技术领域

本实用新型涉及修剪装置技术领域，具体为一种便携式果树修剪装置。

背景技术

果树树冠随树龄增长而扩大，枝叶过多，势必造成外密内空、树势早衰、大小年严重和果实产量、质量降低等后果。及时的修剪可平衡群体植株之间和一植株上各主枝之间的生长势，从而达到产量均衡，便于管理，现有的果树修剪装置，外置接线电源不便使用，体积较大不便携带，因此需要一种便携式果树修剪装置对上述问题做出改善。

实用新型内容

本实用新型的目的在于提供一种便携式果树修剪装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种便携式果树修剪装置，包括修剪装置主体和活动刀片以及固定刀片，所述修剪装置主体的中心处设有手柄套，所述修剪装置主体的顶部通过固定轴从左至右依次安装有活动刀片和固定刀片，所述修剪装置主体的内部安装有液压器，所述液压器的顶部安装有连接组件，所述连接组件与活动刀片之间通过活动轴固定连接，所述修剪装置主体的内部位于液压器的下侧安装有控制器，所述修剪装置主体的左侧上端设有工作开关，所述修剪装置主体的左侧下端安装有蓄电池，所述蓄电池的基面上设有充电接口，所述蓄电池的基面的位于充电接口的下侧设有电量指示灯，所述修剪装置主体上贴近手柄套的一侧设有电源开关，所述修剪装置主体的底部设有固定环，所述固定环的内部安装有腕带。

优选的，所述手柄套采用防滑硅胶材质。

优选的，所述活动刀片和固定刀片的表面涂覆有耐磨抗氧化涂层。

优选的，所述控制器与液压器、工作开关、蓄电池内部电性连接。

优选的，所述蓄电池与电源开关、充电接口、电量指示灯内部电性连接。

优选的，所述电量指示灯等间距分布设有多组。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型中，通过设置的手柄套采用防滑硅胶材质，方便拿取整体装置便于使用，提高舒适握感，有效的减轻长时间工作带来的手部疲劳，提高工作效率。

2、本实用新型中，通过设置的工作开关和活动刀片以及固定刀片，由工作开关配合控制器一键控制液压器带动连接组件通过活动轴以及固定轴改变活动刀片啮合移动至固定刀片处进行修剪枝叶，快速剪切，修剪采摘力度均匀，无需重复操作，不夹皮，切口完整，操作简单，活动刀片与固定刀片的表面涂覆有耐磨抗氧化涂层，不易生锈，保证刀刃的锋利，经久耐用，延长刀片的使用寿命。

3、本实用新型中，通过设置的修剪装置主体小巧一体式设计，同时配合固定环内安装的腕带，便于对整体装置进行携带，方便使用。

4、本实用新型中，通过设置的蓄电池为大容量内置锂电池，无线束缚不用背着电池工作，使用工作方便，一次充电超长续航使用，便于携带使用，同时在不使用的情况下，关闭电源开关，避免出现意外操作，造成安全隐患。

附图说明

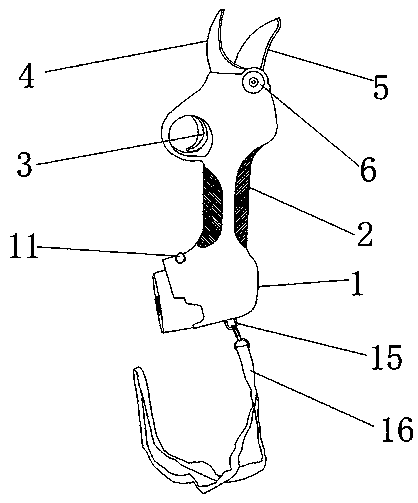

图1是本实用新型整体主视图；

图2是本实用新型整体内部结构示意图；

图3是本实用新型蓄电池结构示意图。

图中：1-修剪装置主体、2-手柄套、3-工作开关、4-活动刀片、5-固定刀片、6-固定轴、7-活动轴、8-连接组件、9-液压器、10-控制器、11-电源开关、12-蓄电池、13-充电接口、14-电量指示灯、15-固定环、16-腕带。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种便携式果树修剪装置，包括修剪装置主体1和活动刀片4以及固定刀片5，修剪装置主体1的中心处设有手柄套2，手柄套2采用防滑硅胶材质，通过设置的手柄套2采用防滑硅胶材质，方便拿取整体装置便于使用，提高舒适握感，有效的减轻长时间工作带来的手部疲劳，提高工作效率，修剪装置主体1的顶部通过固定轴6从左至右依次安装有活动刀片4和固定刀片5，活动刀片4和固定刀片5的表面涂覆有耐磨抗氧化涂层，修剪装置主体1的内部安装有液压器9，液压器9的顶部安装有连接组件8，连接组件8与活动刀片4之间通过活动轴7固定连接，修剪装置主体1的内部位于液压器9的下侧安装有控制器10，控制器10与液压器9、工作开关3、蓄电池12内部电性连接，修剪装置主体1的左侧上端设有工作开关3，通过设置的工作开关3和活动刀片4以及固定刀片5，由工作开关3配合控制器10一键控制液压器9带动连接组件8通过活动轴7以及固定轴6改变活动刀片4啮合移动至固定刀片5处进行修剪枝叶，快速剪切，修剪采摘力度均匀，无需重复操作，不夹皮，切口完整，操作简单，活动刀片4与固定刀片5的表面涂覆有耐磨抗氧化涂层，不易生锈，保证刀刃的锋利，经久耐用，延长刀片的使用寿命，修剪装置主体1的左侧下端安装有蓄电池12，通过设置的蓄电池12为大容量内置锂电池，无线束缚不用背着电池工作，使用工作方便，一次充电超长续航使用，便于携带使用，同时在不使用的情况下，关闭电源开关，避免出现意外操作，造成安全隐患，蓄电池12与电源开关11、充电接口13、电量指示灯14内部电性连接，蓄电池12的基面上设有充电接口13，蓄电池12的基面的位于充电接口13的下侧设有电量指示灯14，电量指示灯14等间距分布设有多组，修剪装置主体1上贴近手柄套2的一侧设有电源开关11，修剪装置主体1的底部设有固定环15，固定环15的内部安装有腕带16，通过设置的修剪装置主体1小巧一体式设计，同时配合固定环15内安装的腕带16，便于对整体装置进行携带，方便使用，整体装置小巧一体式设计，提高舒适握感，有效的减轻长时间工作带来的手部疲劳，提高工作效率，一次充电超长续航使用，便于携带使用，同时配合固定环内安装的腕带，便于进行携带，且稳定性和实用性较高，具有一定的推广价值。

本实用新型工作流程：使用时，通过修剪装置主体1上的手柄套2采用防滑硅胶材质，方便拿取整体装置，由工作开关3配合控制器10一键控制液压器9带动连接组件8通过活动轴7以及固定轴6改变活动刀片4啮合移动至固定刀片5处进行修剪枝叶，快速剪切，修剪采摘力度均匀，无需重复操作，不夹皮，切口完整，操作简单，活动刀片4与固定刀片5的表面涂覆有耐磨抗氧化涂层，不易生锈，保证刀刃的锋利，经久耐用，延长刀片的使用寿命，修剪装置主体1内蓄电池12为大容量内置锂电池，无线束缚不用背着电池工作，使用工作方便，在不使用的情况下，关闭电源开关11，避免出现意外操作，造成安全隐患，整体装置小巧一体式设计，提高舒适握感，有效的减轻长时间工作带来的手部疲劳，提高工作效率，一次充电超长续航使用，便于携带使用，同时配合固定环内安装的腕带，便于进行携带，且稳定性和实用性较高，具有一定的推广价值。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
