技术领域

本实用新型涉及畜牧业技术领域，具体为一种畜牧业用饲舍清洗装置。

背景技术

畜牧业是利用畜禽等已经被人类驯化的动物，或者鹿、麝、狐、貂、水獭、鹌鹑等野生动物的生理机能，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能，以取得肉、蛋、奶、羊毛、山羊绒、皮张、蚕丝和药材等畜产品的生产部门，畜牧业是农业的组成部分之一，与种植业并列为农业生产的两大支柱，圈舍的时常清洗有利于动物的健康生长，目前的圈舍清洗大多依靠一些机械来实现，在清理的时候需要将粪便抽出，然后将粪便运输出去，由于圈舍的内部含有动物粪便较多，在对这些粪便进行运输时比较麻烦，从而使得圈舍的内部清理起来比较麻烦，为此我们提出了一种畜牧业用饲舍清洗装置。

实用新型内容

针对现有技术的不足，本实用新型提供了一种畜牧业用饲舍清洗装置，具备便于对圈舍的内部进行清洗的优点，解决了在清理的时候需要将粪便抽出，然后将粪便运输出去，由于圈舍的内部含有动物粪便较多，在对这些粪便进行运输时比较麻烦，从而使得圈舍的内部清理起来比较麻烦的问题。

本实用新型提供如下技术方案：一种畜牧业用饲舍清洗装置，包括基座和框架，所述框架的底部与基座的顶部固定连接，所述框架的内部包括有钢丝网，所述钢丝网的左右两侧分别与框架左侧和右侧内壁的底部固定连接，所述框架的内部包括有伸缩杆、导流板和高压喷头，所述伸缩杆的顶端与框架的内顶壁固定连接，所述导流板的顶部与伸缩杆的底端固定连接，所述高压喷头的顶部与导流板的底部固定连通，所述基座的顶部包括有水泵和导管，所述水泵的底部与基座顶部的右侧固定连接，所述导管的一端与水泵的输出端固定连通，所述导管远离水泵的一端与导流板顶部的右侧固定连通，所述框架的内部包括有液压缸、推杆和清洗装置，所述液压缸的底部与基座顶部的左侧固定连接，所述推杆的左端与液压缸的右侧固定连接，所述清洗装置的左侧与推杆的右端固定连接。

优选的，所述基座的内部包括有斜坡，所述斜坡位于钢丝网的正下方，所述斜坡的表面为光滑面。

优选的，所述框架的内部包括有防护箱，所述防护箱的左侧与框架左侧内壁的底部固定连接。

优选的，所述框架左右两侧的内壁均包括有滑行机构，所述滑行机构包括有固定板、滑槽、滑杆、滑块、连接杆和空槽，所述固定板的一侧与框架一侧的内壁固定连接，所述滑槽位于固定板的内部，所述滑杆的顶端和底端分别与滑槽的内顶壁和内底壁固定连接，所述滑块的内部与滑杆的外表面活动连接，所述连接杆的一端与滑块的侧表面固定连接，所述连接杆远离滑块的一端与导流板的一侧固定连接，所述空槽位于滑槽靠近导流板一侧的内壁，所述连接杆的侧表面与空槽的内部活动连接。

优选的，所述滑块的内部开设有通孔，所述滑块的内部通过通孔与滑杆的外表面活动套接。

优选的，所述基座的内部包括有出料孔，所述出料孔位于基座底部的右侧，且出料孔的顶部与斜坡右侧的底部连通。

与现有技术对比，本实用新型具备以下有益效果：

1、该畜牧业用饲舍清洗装置，通过水泵可以将外界的水源输送到装置的内部，然后通过高压喷头对装置的内部进行冲洗，然后液压缸可以推动推杆向右侧移动，使得清洗装置向右侧移动，通过高压喷头对钢丝网的表面进行冲洗，然后清洗装置对钢丝网的表面进行清理，使得钢丝网表面的粪便向下掉落到斜坡的内部然后通过出料孔排出。

2、该畜牧业用饲舍清洗装置，通过滑行机构，使得高压喷头在对装置的内部进行冲洗时，伸缩杆可以带动导流板进行上下移动，导流板的两侧通过滑块在滑杆的表面进行上下滑动，通过滑块和滑杆的作用对导流板的位置进行限位，防止导流板在上下移动的过程中发生偏移。

附图说明

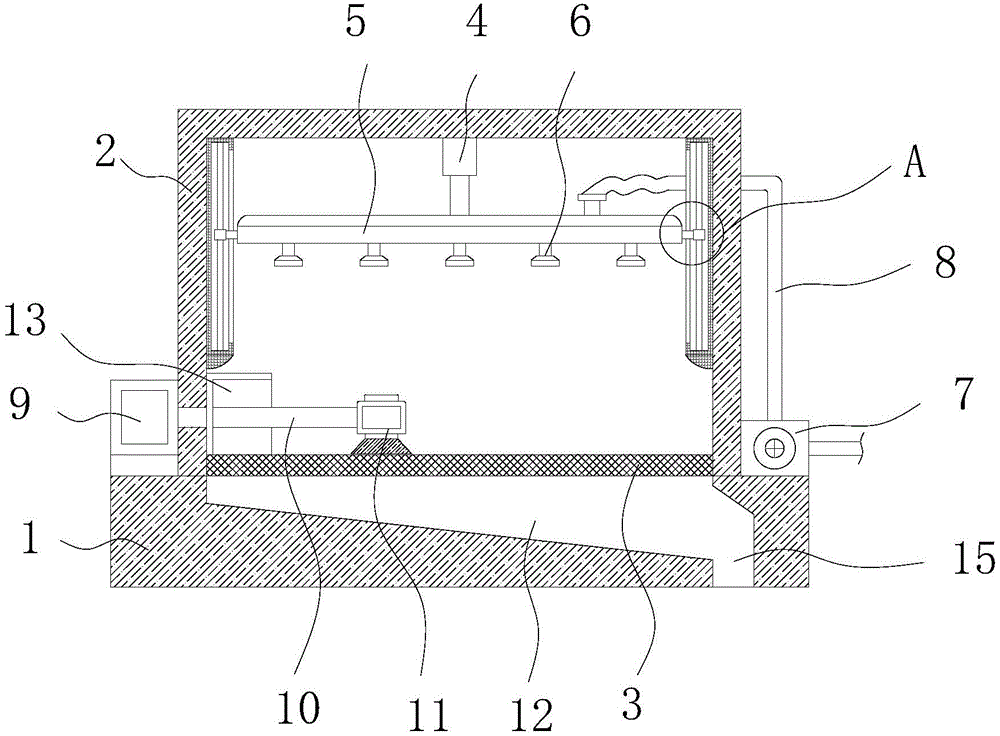

图1为本实用新型结构剖视图；

图2为本实用新型结构示意图；

图3为本实用新型图1中A的结构放大图。

图中：1、基座；2、框架；3、钢丝网；4、伸缩杆；5、导流板；6、高压喷头；7、水泵；8、导管；9、液压缸；10、推杆；11、清洗装置；12、斜坡；13、防护箱；14、滑行机构；1401、固定板；1402、滑槽；1403、滑杆；1404、滑块；1405、连接杆；1406、空槽；15、出料孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种畜牧业用饲舍清洗装置，包括基座1和框架2，框架2的底部与基座1的顶部固定连接，框架2的内部包括有钢丝网3，钢丝网3的左右两侧分别与框架2左侧和右侧内壁的底部固定连接，框架2的内部包括有伸缩杆4、导流板5和高压喷头6，伸缩杆4的顶端与框架2的内顶壁固定连接，导流板5的顶部与伸缩杆4的底端固定连接，高压喷头6的顶部与导流板5的底部固定连通，基座1的顶部包括有水泵7和导管8，水泵7的底部与基座1顶部的右侧固定连接，导管8的一端与水泵7的输出端固定连通，导管8远离水泵7的一端与导流板5顶部的右侧固定连通，框架2的内部包括有液压缸9、推杆10和清洗装置11，液压缸9的底部与基座1顶部的左侧固定连接，推杆10的左端与液压缸9的右侧固定连接，清洗装置11的左侧与推杆10的右端固定连接，清洗装置11有电机和毛刷组成，在使用的过程中电机带动毛刷转动，然后通过毛刷对钢丝网3的表面进行刷洗，然后再配合高压喷头6的作用使得钢丝网3的表面被清理干净，基座1的内部包括有斜坡12，斜坡12位于钢丝网3的正下方，斜坡12的表面为光滑面，框架2的内部包括有防护箱13，防护箱13的左侧与框架2左侧内壁的底部固定连接，清洗装置11在不使用的时候可以收缩到防护箱13的内部进行存放，框架2左右两侧的内壁均包括有滑行机构14，滑行机构14包括有固定板1401、滑槽1402、滑杆1403、滑块1404、连接杆1405和空槽1406，固定板1401的一侧与框架2一侧的内壁固定连接，滑槽1402位于固定板1401的内部，滑杆1403的顶端和底端分别与滑槽1402的内顶壁和内底壁固定连接，滑块1404的内部与滑杆1403的外表面活动连接，连接杆1405的一端与滑块1404的侧表面固定连接，连接杆1405远离滑块1404的一端与导流板5的一侧固定连接，空槽1406位于滑槽1402靠近导流板5一侧的内壁，连接杆1405的侧表面与空槽1406的内部活动连接，滑块1404的内部开设有通孔，滑块1404的内部通过通孔与滑杆1403的外表面活动套接，基座1的内部包括有出料孔15，出料孔15位于基座1底部的右侧，且出料孔15的顶部与斜坡12右侧的底部连通，出料孔15的底部与沼气池连通，使得清理之后的废弃物可以进入到沼气池的内部。

工作原理，通过水泵7可以将外界的水源输送到装置的内部，然后通过高压喷头6对装置的内部进行冲洗，然后液压缸9可以推动推杆10向右侧移动，使得清洗装置11向右侧移动，通过高压喷头6对钢丝网3的表面进行冲洗，然后清洗装置11对钢丝网3的表面进行清理，使得钢丝网3表面的粪便向下掉落到斜坡12的内部然后通过出料孔15排出，通过滑行机构14，使得高压喷头6在对装置的内部进行冲洗时，伸缩杆4可以带动导流板5进行上下移动，导流板5的两侧通过滑块1404在滑杆1403的表面进行上下滑动，通过滑块1404和滑杆1403的作用对导流板5的位置进行限位。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
