技术领域

本实用新型属于一种医疗使用的病员服，具体地说，涉及一种方便固定引流管的病员服。

背景技术

病员服指的是患者在就医过程中，为了方便医护人员操作而进行穿戴的服装，在医院中使用比较广泛，使用量巨大；

现有的病员服的种类很多，主要是根据患者病症的类型不同进行区分，主要有普通病员服以及特殊病员服，普通病员服指的是医院统一规定的病员服装，特殊病员服指的是为了某一类型项目的检查而特质的服装；但是，现有的病员服在使用中还存在以下不便：

现有的病员服在使用中为了方便引流管的穿过，在病员服上开设有公引流管穿过的孔洞，但是该孔洞也只能仅仅供引流管穿过，无法对相应的引流管进行固定，患者在移动过程中容易导致引流管发生松动，给患者以及医护人员的就医以及诊断造成较大的不便。

实用新型内容

1、要解决的问题

针对现有的病员服无法对引流管进行固定的问题，本实用新型提供一种方便固定引流管的病员服，该病员服上开设有供引流管穿过的通孔，该通孔上设置有用于对引流管进行固定的固定器，该固定器可以有效对引流管进行固定，避免了患者在移动过程中导致引流管松动的情况发生，有效地解决了背景技术中提出的问题。

2、技术方案

为解决上述问题，本实用新型采用如下的技术方案。

一种方便固定引流管的病员服，包括病员服本体，在病员服本体上开设有用于穿过引流管的通孔；所述的通孔上安装有用于固定引流管的固定器，固定器包括外壳体，外壳体上贯穿有供引流管穿过的通道，固定器上的通道与病员服本体上通孔的轴心相同，且所述的外壳体为内部中空结构，所述的外壳体内部对称设置有用于固定引流管的夹持板和用于调整夹持板位置的调节组件。

优选地，所述的调节组件包括设置在外壳体内的连接杆、活动板以及调节螺栓；所述的夹持板与外壳体底部滑动连接，夹持板上对称固定安装有连接杆，连接杆末端固定安装有活动板，所述的活动板远离夹持板的一侧上转动安装有调节螺栓，调节螺栓一端延伸到外壳体外侧并且所述的调节螺栓与所述的外壳体螺纹连接。

优选地，所述的调节组件包括固定设置在外壳体内部的固定杆，以及在固定杆上下滑动以驱动夹持板移动的连接件，固定杆两端分别与所述的外壳体内壁固定连接，连接件套设在所述的固定杆上并且与所述的固定杆滑动连接，所述的外壳体上对称开设有安装孔，该安装孔内安装有调节杆，调节杆穿过所述的外壳体并且与所述的外壳体滑动连接，且调节杆与所述的连接件固定连接；所述的固定杆上靠近夹持板的一侧固定安装有滑动导杆，且所述的夹持板靠近滑动导杆的一侧固定安装有滑动套筒，所述的滑动套筒为内部中空且靠近滑动导杆一侧开口，滑动套筒套设在所述的滑动导杆上并且与所述的滑动导杆滑动连接，所述的滑动导杆上滑动安装有滑动套件，滑动套件与所述的滑动套筒之间设置有弹簧，弹簧套设在滑动导杆的外侧，所述的滑动套件上铰接有导向杆，导向杆另一端与所述的连接件相互铰接。

优选地，所述的固定杆上位于调节杆的正下方还安装有用于固定调节杆位置的稳定器。

优选地，所述的稳定器包括固定安装在固定杆上的安装台，安装台上对称设置有用于夹持调节杆的弹性片，所述的调节杆底部设置有用于配合弹性片使用的挡件。

优选地，所述的病员服本体侧边处以及衣袖底部设置有穿戴拉链。

优选地，所述的夹持板相对引流管的一侧表面设置有硅胶层。

3、有益效果

相比于现有技术，本实用新型的有益效果为：

(1)本实用新型中提供的病员服上设置有通孔，该通孔上安装有固定器，固定器通过调节组件用于调节固定器内夹持板的位置以对引流管进行固定，提高了引流管的固定性，避免了患者在使用中由于移动导致引流管发生移动的情况发生，使用方便；

(2)本实用新型中的固定器，包括调节螺栓以及活动板和夹持板，通过调节螺栓操作通过所述的活动板进而调整夹持板的位置，方便操作，使用方便；

(3)本实用新型中的固定器，包括调节杆以及连接件，调节杆带动连接件上下移动进而通过导向杆带动滑动套筒移动，进而带动夹持板移动，通过夹持板相互配合使用对引流管进行夹持，以提高引流管的稳定性，调节杆方便操作，给医护人员对引流管固定的操作提供了便利，实用性强；另外，该病员服上的固定器内还配套设置有稳定器，该稳定器包括弹性片，该调节杆末端设置有挡件，挡件与弹性片的配合使用避免了调节杆的移动，进而提高了调节杆的稳定性，使用方便。

(4)本实用新型中的病员服，该病员服侧边处以及衣袖底部设置有穿戴拉链，该穿戴拉链能够方便将病员服前后面展开，方便患者穿戴，提高了病员服的穿戴效果，操作方便；

(5)本实用新型中的病员服，固定器内的夹持板靠近引流管的一侧设置有硅胶层，硅胶层大大提高了夹持板对引流管的夹持效果，使得引流管的稳定性好。

附图说明

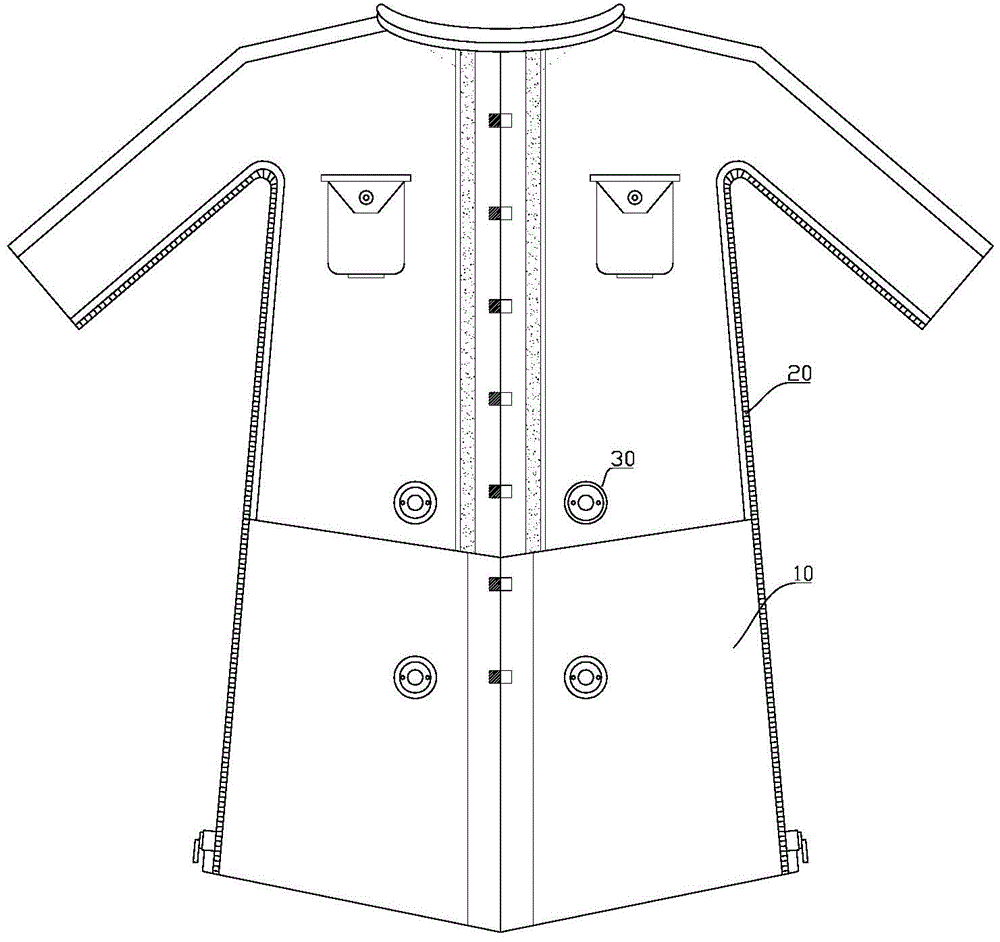

图1为本实用新型中病员服的结构示意图；

图2为实施例1中固定器的结构示意图；

图3为实施例1中固定器的结构剖视图；

图4为实施例2中固定器的结构示意图；

图5为实施例2中固定器的俯视图；

图6为实施例2中固定器的结构剖视图；

图7为实施例2中稳定器的结构示意图；

图中各附图标注与部件名称的对应关系如下：

10、病员服本体；

20、穿戴拉链；

30、固定器；31、外壳体；

40、调节组件；41、调节螺栓；42、活动板；43、连接杆；44、夹持板；45、调节杆；451、挡件；46、固定杆；461、连接件；47、伸缩杆；48、滑动套筒；49、滑动导杆；491、滑动套件；492、导向杆；

50、稳定器；51、安装台；52、弹性片。

具体实施方式

下面结合具体实用新型对本实用新型进一步进行描述。

本实用新型中提供一种方便固定引流管的病员服，包括病员服本体10，所述的病员服本体10侧边处以及衣袖底部设置有穿戴拉链20，通过穿戴拉链20可以将病员服本体10前后两端展开，病员服本体10展开以后穿过患者头部，通过穿戴拉链20拉合将病员服本体10穿戴在患者身上，方便了医护人员对患者穿戴所述的病员服本体10，使用方便；

本实用新型中的一种方便固定引流管的病员服，在病员服本体10上开设有用于穿过引流管的通孔，所述的通孔上安装有用于固定引流管的固定器30，固定器30对所述的引流管做夹持动作避免了引流管的移动，所述的固定器30用于对引流管进行固定，以避免患者在移动过程中导致引流管移动的情况发生。

实施例1

如图1、图2以及图3所示，其为本实用新型一优选实施方式的一种方便固定引流管的病员服中固定器的结构示意图，所述的固定器30包括外壳体31，外壳体31上贯穿有供引流管穿过的通道，且固定器30固定在病员服本体10上以后，固定器30上的通道与病员服本体10上通孔的轴心相同，且所述的外壳体31为内部中空结构；

所述的外壳体31内部对称设置有用于固定引流管的夹持板44和用于调整夹持板44位置的调节组件40，所述的调节组件40包括设置在外壳体31内的连接杆43、活动板42以及调节螺栓41；所述的夹持板44与外壳体31底部滑动连接，夹持板44上对称固定安装有连接杆43，连接杆43末端固定安装有活动板42，所述的活动板42远离夹持板44的一侧上转动安装有调节螺栓41，调节螺栓41一端延伸到外壳体31外侧并且所述的调节螺栓41与所述的外壳体31螺纹连接。

本实施例中，当引流管穿过所述的通孔以及固定器30时，通过调节组件40调节夹持板44的位置以固定引流管，具体的操作步骤是：转动调节螺栓41，调节螺栓41由于与所述的外壳体31螺纹连接，因此，当调节螺栓41转动时调节螺栓41向外壳体31内部移动，调节螺栓41带动活动板42向引流管一侧移动，活动板42通过连接杆43带动所述的夹持板44向引流管一侧移动，直至夹持板44相互配合对引流管进行固定后为止。

实施例2

如图1、图4、图5以及图6所示，其为本实用新型另一优选实施方式的一种方便固定引流管的病员服中固定器的结构示意图，所述的固定器30包括外壳体31，外壳体31上贯穿有供引流管穿过的通道，且固定器30固定在病员服本体10上以后，固定器30上的通道与病员服本体10上通孔的轴心相同，且所述的外壳体31为内部中空结构；

所述的外壳体31内部对称设置有用于固定引流管的夹持板44和用于调整夹持板44位置的调节组件40，所述的调节组件40包括固定设置在外壳体31内部的固定杆46，以及在固定杆46上下滑动以驱动夹持板44移动的连接件461，固定杆46两端分别与所述的外壳体31内壁固定连接，连接件461套设在所述的固定杆46上并且与所述的固定杆46滑动连接，所述的外壳体31上对称开设有安装孔，该安装孔内安装有调节杆45，调节杆45穿过所述的外壳体31并且与所述的外壳体31滑动连接，且调节杆45与所述的连接件461固定连接；所述的固定杆46上靠近夹持板44的一侧固定安装有滑动导杆49，且所述的夹持板44靠近滑动导杆49的一侧固定安装有滑动套筒48，所述的滑动套筒48为内部中空且靠近滑动导杆49一侧开口，滑动套筒48套设在所述的滑动导杆49上并且与所述的滑动导杆49滑动连接，所述的滑动导杆49上滑动安装有滑动套件491，滑动套件491与所述的滑动套筒48之间设置有弹簧，弹簧套设在滑动导杆49的外侧，所述的滑动套件491上铰接有导向杆492，导向杆492另一端与所述的连接件461相互铰接；

本实施例中，所述的固定杆46上位于调节杆45的正下方还安装有用于固定调节杆45位置的稳定器50；

本实施例中，当需要通过调整组件40调节夹持板44的位置进而夹持引流管进行固定时，向下安装调节杆45，调节杆45带动连接件461在固定杆46上向下移动，连接件461通过导向杆492带动滑动套件491在滑动导杆49上向靠近引流管一侧移动，滑动套件491通过弹簧带动滑动套管48以及夹持板44向引流管一侧进行移动，夹持板44相互配合对引流管进行固定，避免了引流管发生移动的情况；

本实施例中，所述的弹簧的设置避免了夹持板44对引流管夹持力过大导致引流管发生堵塞的问题发生，方便了引流管的使用。

实施例3

如图7所示，其为本实用新型另一优选实施方式的一种方便固定引流管的病员服中稳定器的结构示意图；在实施例1的基础上，所述的稳定器50包括固定安装在固定杆46上的安装台51，安装台51上对称设置有用于夹持调节杆45的弹性片52，所述的调节杆45底部设置有用于配合弹性片52使用的挡件451；

本实施例中，当调节杆45向下移动时，调节杆45带动挡件451向下移动，挡件451将弹性片52向两侧挤开进入到弹性片52中间的空间内，弹性片52相互配合使用避免了挡件451向上移动，从而达到固定调节杆45的作用。

实施例4

本实施例的一种方便固定引流管的病员服，在实施例1-3任一个实施例的基础上，所述的夹持板44相对引流管的一侧表面设置有硅胶层，硅胶层大大提高了夹持板44与引流管之间的摩擦力，从而提高了夹持板44对引流管的夹持效果，提高了引流管的固定效果。

以上内容是结合具体实施方式对本实用新型作进一步详细说明，不能认定本实用新型具体实施只局限于这些说明，对于本实用新型所属技术领域的普通技术人员来说，在不脱离本实用新型的构思的前提下，还可以做出若干简单的推演或替换，都应当视为属于本实用新型所提交的权利要求书确定的保护范围。
