技术领域

本实用新型涉及城市绿化领域，尤其涉及一种城市道路立体绿化架。

背景技术

在城市道路绿化工作中，常用的方法是通过设置绿化带来种植花草和树木，但是绿化带占用了路面面积，显然不能设置得太宽，这制约了种植绿化植物的数量，因此需要合理开发更多的种植位置，来增加城市绿化的效果。

实用新型内容

本实用新型的目的是为了解决现有技术中存在种植位置不够的缺点，而提出的一种城市道路立体绿化架。

为达到以上目的，本实用新型采用的技术方案为：一种城市道路立体绿化架，包括安装架，所述安装架呈水平设置的U形架，所述安装架的底部设有多个种植机构，所述安装架的左侧上下两端均通过连接机构与灯杆固定连接，所述连接机构包括一对半圆状的夹持板，两个所述夹持板分别夹持住灯杆的两侧，所述夹持板的两侧均连接有对接板，所述对接板通过紧固螺栓与另一夹持板的对接板固定连接，其中一个所述连接机构的夹持板上设有螺纹套，所述螺纹套内螺纹安装有限位螺栓，所述限位螺栓穿过灯杆侧壁上开设的插孔。

优选的，所述种植机构包括安装环，所述安装环固定在安装架的底部，所述安装架内插装有种植盆，所述种植盆的两侧通过固定机构与安装环固定连接。

优选的，所述固定机构包括限位板，所述限位板固定在种植盆的外壁上，所述安装环的边缘连接有连接板，所述连接板通过连接螺栓与限位板固定连接。

优选的，所述种植盆内通过隔板将种植盆内部分为上下两个独立的空间，所述种植盆的侧壁上开设有排水孔，所述排水孔与隔板下方的种植盆的空间连通，所述隔板上设有多个延伸到种植盆底部的吸水条，所述隔板的上方设有培养土，所述吸水条的上部延伸到培养土内。

优选的，所述安装架与夹持板连接处设有三角形的肋板，所述肋板的两侧分别与夹持板和安装架的表面垂直连接。

与现有技术相比，本实用新型具有以下有益效果：

1、本实用新型能够直接安装到灯杆、电线杆等柱状物上，由于其悬在半空中，不对路面交通通行造成阻碍，从而达到立体绿化的效果；

2、通过U形的安装架来进行安装，其中安装架的一侧上下两端均设置了连接机构，通过一对半圆状的夹持板实现连接，在进行安装时，收到安装架自身偏移的重力的影响，位于上端的连接机构受到安装架的拉力，位于下端的连接机构受到安装架的压力，如此能够增加连接机构与灯杆之间的摩擦力，提升安装的稳定性。

附图说明

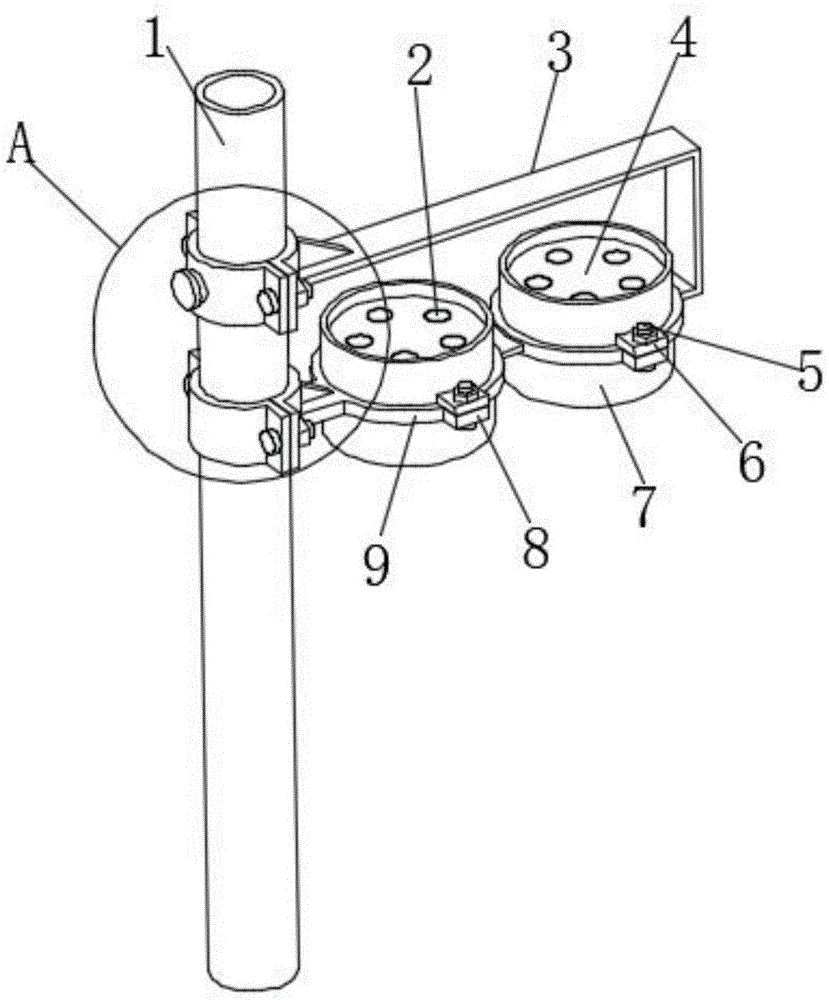

图1为本实用新型的结构示意图；

图2为图1中A处的剖视图；

图3为本实用新型的种植机构处的结构示意图。

图中：灯杆1、吸水条2、安装架3、培养土4、连接螺栓5、限位板6、种植盆7、连接板8、安装环9、紧固螺栓10、活动帽11、限位螺栓12、螺纹套13、夹持板14、对接板15、隔板16、排水孔17、肋板18。

具体实施方式

以下描述用于揭露本实用新型以使本领域技术人员能够实现本实用新型。以下描述中的优选实施例只作为举例，本领域技术人员可以想到其他显而易见的变型。

如图1-3所示的一种城市道路立体绿化架，包括安装架3，安装架3与夹持板14连接处设有三角形的肋板18，肋板18的两侧分别与夹持板14和安装架3的表面垂直连接。安装架3呈水平设置的U形架，安装架3的底部设有多个种植机构，种植机构包括安装环9，安装环9固定在安装架3的底部，安装架3内插装有种植盆7，种植盆7的两侧通过固定机构与安装环9固定连接。种植盆7用于种植绿色植物，通过安装环7对种植盆7进行定位。肋板18用于对连接处进行结构加强。

安装架3的左侧上下两端均通过连接机构与灯杆1固定连接，连接机构包括一对半圆状的夹持板14，两个夹持板14分别夹持住灯杆1的两侧，夹持板14的两侧均连接有对接板15，对接板15通过紧固螺栓10与另一夹持板14的对接板15固定连接，其中一个连接机构的夹持板14上设有螺纹套13，螺纹套13内螺纹安装有限位螺栓12，限位螺栓12穿过灯杆1侧壁上开设的插孔。通过紧固螺栓10对两个夹持板14进行固定连接，通过两个夹持板14从两侧夹持住灯杆1等柱状物，从而实现固定，通过限位螺栓12能够实现对夹持板14进行固定连接。

固定机构包括限位板6，限位板6固定在种植盆7的外壁上，安装环9的边缘连接有连接板8，连接板8通过连接螺栓5与限位板6固定连接。连接螺栓5用于限位板6与连接板8之间的连接，能够增加种植盆7安装的稳定性。

种植盆7内通过隔板16将种植盆7内部分为上下两个独立的空间，种植盆7的侧壁上开设有排水孔17，排水孔17与隔板16下方的种植盆7的空间连通，隔板16上设有多个延伸到种植盆7底部的吸水条2，隔板16的上方设有培养土4，吸水条2的上部延伸到培养土4内。种植盆7的底部用于存储雨水，通过吸水条2用于对存储的雨水进行吸收，通过排水孔17对多余的雨水进行排出。吸水条2可以使用譬如海绵条来进行进行吸水。

工作原理：通过两个加持板14从两侧对灯杆1进行夹持安装，能够方便将安装架3安装在高处，这样能够合理利用空间，并且不影响道路通行，实现立体绿化，通过U形的绿化架对种植盆7进行安装，安装架3的重心偏向一边，从而使得安装架3一侧的连接机构受拉，另一侧的连接机构受压，从而能够增加摩擦力，提高夹持的稳定性。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型的范围内。本实用新型要求的保护范围由所附的权利要求书及其等同物界定。
