技术领域

本实用新型涉及除锈装置技术领域，特别是涉及一种五金加工用除锈设备。

背景技术

五金：传统的五金制品，也称“小五金”。指金、银、铜、铁、锡五种金属。经人工加工可以制成刀、剑等艺术品或金属器件。现代社会的五金更为广泛，例如五金工具、五金零部件、日用五金、建筑五金以及安防用品等。小五金产品大都不是最终消费品。现有的除锈设备往往除锈不够彻底。

实用新型内容

本实用新型的目的就在于为了解决上述问题而提供一种五金加工用除锈设备。

本实用新型通过以下技术方案来实现上述目的：

一种五金加工用除锈设备，包括除锈剂除锈机构、承载机构、排渣机构，所述承载机构下部设置有所述排渣机构，所述承载机构一侧设置有所述除锈剂除锈机构，还包括用于搅拌除锈的搅拌除锈机构，所述搅拌除锈机构设置在所述承载机构的内部。

优选的，所述搅拌除锈机构包括支撑垫、除锈棒、转动叶、电机，所述支撑垫螺栓连接在所述承载机构的内部底面，所述除锈棒设置在所述支撑垫的上表面，所述转动叶焊接在所述除锈棒的圆周上，所述电机通过螺栓连接在所述转动叶的上端，所述除锈棒有三个。

优选的，所述除锈剂除锈机构包括除锈剂箱、连接管、加压泵，所述加压泵螺栓连接在所述承载机构的一侧，所述连接管设置在所述加压泵的一侧，所述除锈剂箱焊接在所述连接管的上部。

优选的，所述除锈剂除锈机构包括除锈罐加压头、连接管，所述承载机构的一侧焊接有所述加压头，所述加压头一侧螺纹连接有所述连接管，所述连接管上部螺栓连接有所述除锈罐。

优选的，所述承载机构包括承载筒、盖板、下件管、支撑脚、滤板，所述滤板设置在所述排渣机构的上部，所述滤板上部焊接有所述承载筒，所述承载筒上部螺钉连接有所述盖板，所述承载筒侧面底部焊接有所述支撑脚，所述盖板中间焊接有所述下件管。

优选的，所述排渣机构包括废渣箱座、出液管、挡圈、风扇，所述挡圈设置在所述承载机构的下部，所述风扇设置在所述挡圈的内部，所述挡圈与所述风扇转动连接，所述挡圈下部螺栓连接有所述废渣箱座，所述废渣箱座的两侧焊接有所述出液管，所述出液管有六个。

有益效果在于：利用搅拌除锈机构的作用能够让五金件与转动叶充分摩擦让锈掉落，并且由于设置了多个除锈棒这样就使得除锈效果更佳。

本实用新型的附加技术特征及其优点将在下面的描述内容中阐述地更加明显，或通过本实用新型的具体实践可以了解到。

附图说明

附图是用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与下面的具体实施方式一起用于解释本实用新型，但并不构成对本实用新型的限制。在附图中：

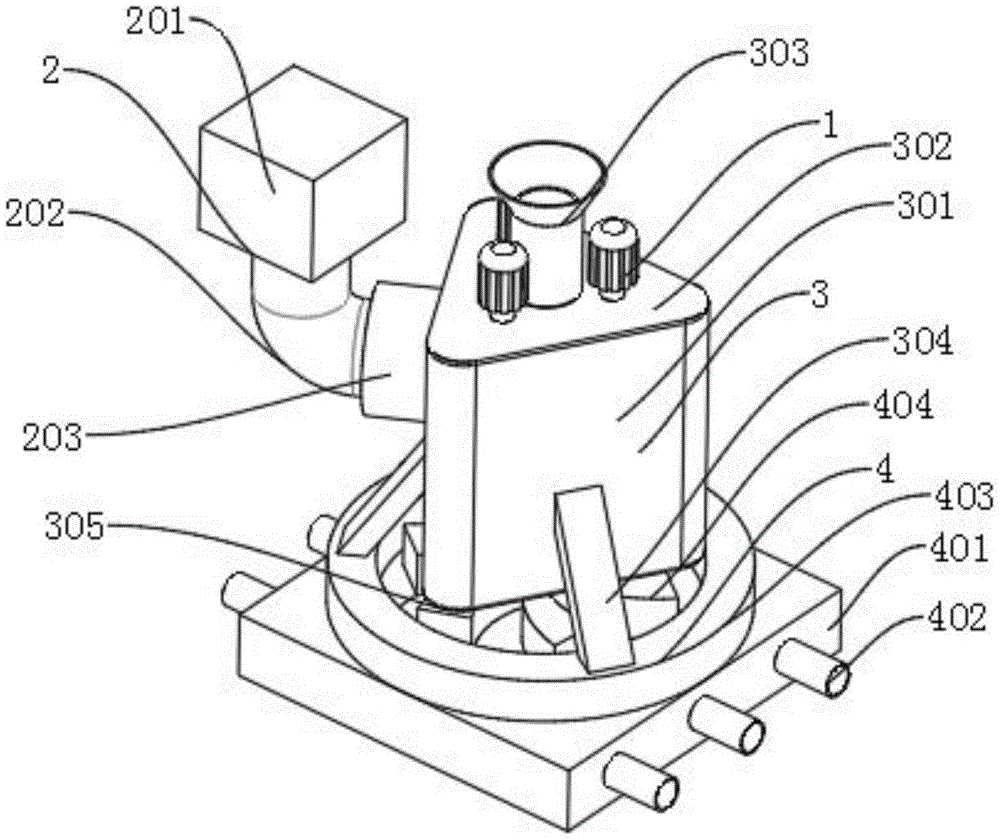

图1是本实用新型所述一种五金加工用除锈设备的第一实施例结构示意图；

图2是本实用新型所述一种五金加工用除锈设备的搅拌除锈机构结构示意图；

图3是本实用新型所述一种五金加工用除锈设备的内部结构示意图；

图4是本实用新型所述一种五金加工用除锈设备的第二实施例结构示意图；

图5是本实用新型所述一种五金加工用除锈设备的排渣机构结构示意图。

附图标记说明如下：

1、搅拌除锈机构；101、支撑垫；102、除锈棒；103、转动叶；104、电机；2、除锈剂除锈机构；201、除锈剂箱；202、连接管；203、加压泵；2001、除锈罐；2002、加压头；3、承载机构；301、承载筒；302、盖板；303、下件管；304、支撑脚；305、滤板；4、排渣机构；401、废渣箱座；402、出液管；403、挡圈；404、风扇。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

下面结合附图对本实用新型作进一步说明：

一种五金加工用除锈设备，包括除锈剂除锈机构2、承载机构3、排渣机构4，承载机构3下部设置有排渣机构4，承载机构3一侧设置有除锈剂除锈机构2，还包括用于搅拌除锈的搅拌除锈机构1，搅拌除锈机构1设置在承载机构3的内部。

实施例1

如图1、图2、图3、图5所示，搅拌除锈机构1包括支撑垫101、除锈棒102、转动叶103、电机104，支撑垫101螺栓连接在承载机构3的内部底面，保证了除锈棒102在转动时不会损伤滤板305，除锈棒102设置在支撑垫101的上表面，通过电机104的转动带动其转动，转动叶103焊接在除锈棒102的圆周上，通过与五金件的摩擦将其上面铁锈除掉，电机104通过螺栓连接在转动叶103的上端，为除锈棒102的转动提供了动力，除锈棒102有三个；除锈剂除锈机构2包括除锈剂箱201、连接管202、加压泵203，加压泵203螺栓连接在承载机构3的一侧，保证了除锈剂喷出时有一定的压力，连接管202设置在加压泵203的一侧，是除锈剂流动的通道，除锈剂箱201焊接在连接管202的上部，内部存放有除锈剂；承载机构3包括承载筒301、盖板302、下件管303、支撑脚304、滤板305，滤板305设置在排渣机构4的上部，使得铁锈能够掉落至废渣箱座401中，滤板305上部焊接有承载筒301，容纳了整个搅拌除锈机构1，承载筒301上部螺钉连接有盖板302，承载筒301侧面底部焊接有支撑脚304，保证了及其工作时的稳定，盖板302中间焊接有下件管303，通过此处将五金件放入；排渣机构4包括废渣箱座401、出液管402、挡圈403、风扇404，挡圈403设置在承载机构3的下部，防止掉落的铁锈与用过的除锈剂飞出工作区域，风扇404设置在挡圈403的内部，将掉落的铁锈出入废渣箱座401中，挡圈403与风扇404转动连接，挡圈403下部螺栓连接有废渣箱座401，废渣箱座401的两侧焊接有出液管402，将用过的除锈剂排出工作区域，出液管402有六个。

工作原理：从下件管303处放入五金件，在除锈棒102的作用下，通过转动叶103摩擦将五金件上面的锈除掉，并且在除锈剂箱201中的除锈剂的作用下对五金件进行喷洒除锈，在加压泵203的作用下加压，将内部的锈除掉，并落入排渣箱座401中，至此全部动作结束。

实施例2

如图2、图3、图4、图5所示，实施例2和实施例1的区别在于，除锈剂除锈机构2包括除锈罐2001、加压头2002、连接管202，承载机构3的一侧焊接有加压头2002，除锈剂快到达承载筒301中时在加压头2002的作用下将除锈剂进行加压，加压头2002一侧螺纹连接有连接管202，连接管202上部螺栓连接有除锈罐2001，内部存放有除锈剂并且从罐内出来时本身就具有一定的压力，工作时从下件管303处放入五金件，在除锈棒102的作用下，通过转动叶103摩擦将五金件上面的锈除掉，并且在除锈剂罐2001中的除锈剂的作用下对五金件进行喷洒除锈，在加压头2002的作用下，将内部的锈除掉，并落入排渣箱座401中，至此全部动作结束。

以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其效物界定。
