技术领域

本实用新型涉及医疗技术领域，具体为一种便于添加刮痧油的康复科用刮痧装置。

背景技术

医疗设备中包括很多，而刮痧工具只是医疗设备中常见的一种，刮痧可以达到活血透痧的作用，因而在临床应用中比较广泛。

但是现有的刮痧装置在使用过程中还是存在一些不足之处，例如不方便添加刮痧油，传统的方式是工作人员一边刮痧一边涂抹刮痧油，不方便操作，而且不便于对刮痧油进行适量存储，从而造成对刮痧装置的实用性降低，所以我们提出了一种便于添加刮痧油的康复科用刮痧装置，以便于解决上述中提出的问题。

发明内容

本实用新型的目的在于提供一种便于添加刮痧油的康复科用刮痧装置，以解决上述背景技术提出的目前市场上的刮痧装置不方便添加刮痧油，传统的方式是工作人员一边刮痧一边涂抹刮痧油，不方便操作，而且不便于对刮痧油进行适量存储，从而造成对刮痧装置的实用性降低的问题。

为实现上述目的，本实用新型提供如下技术方案：一种便于添加刮痧油的康复科用刮痧装置，包括连接板、连接气囊和固定板，所述连接板的下方连接有安装板，且安装板的内部设置有第一连接管，并且第一连接管的内部设置有第二连接管，所述第二连接管的左端连接有封盖，且第二连接管的底部开设有通孔，所述第一连接管的底部连接有第一刮痧棒和第二刮痧棒，所述连接气囊连接于第一连接管的右端，且连接气囊的外侧设置有防护罩，所述防护罩的左端设置有凸块，且凸块的左端连接有第一磁铁，所述第一磁铁通过第二磁铁与凹槽相连接，且凹槽开设于安装板的右侧内壁上，所述固定板连接于第一刮痧棒和第二刮痧棒的外侧。

优选的，所述第一连接管的内部为空心状，且第一连接管和第一刮痧棒的内部之间相互连通，并且第一连接管和第二刮痧棒的连接方式为粘接。

优选的，所述第二连接管底部的通孔的位置和第一刮痧棒的位置一一相对应，且第二连接管和封盖的连接方式为螺纹连接。

优选的，所述第一刮痧棒包括挡板、密封块、弹力弹簧和压板，且挡板的左端与第一刮痧棒为转动连接，并且挡板的右端粘接有密封块，所述挡板的右上方通过弹力弹簧和压板相连接，且压板和第一刮痧棒的右侧内壁为粘接连接。

优选的，所述连接气囊和第一连接管的连接方式为密封粘接，且连接气囊和防护罩为贴合连接。

优选的，所述防护罩上的凸块等角度分布，且凸块通过第一磁铁和第二磁铁与凹槽构成拆卸结构，并且第一磁铁和第二磁铁的磁极相反。

与现有技术相比，本实用新型的有益效果是：该便于添加刮痧油的康复科用刮痧装置；

（1）第二连接管的底部设置有通孔，且通孔的位置与第一刮痧棒的位置一一相对应，从而可以通过第二连接管对第一刮痧棒进行刮痧油的添加，同时可以对刮痧油进行适量存储，方便工作人员的操作；

（2）第一刮痧棒的底部设置有挡板，且挡板与第一刮痧棒为转动连接，并且挡板的右侧粘接有橡胶材质的密封块，同时第一刮痧棒的内部与第一连接管相连通，这样在连接气囊挤压时，可以使气流流通至第一刮痧棒的内部，将挡板打开，进而使刮痧油流出，方便刮痧操作；

（3）连接气囊的外侧设置有防护罩，且防护罩与安装板为拆卸连接，可以通过防护罩对连接气囊进行防护，有效防止工作人员在刮痧工作时误碰到连接气囊，进一步确保该装置的正常使用。

附图说明

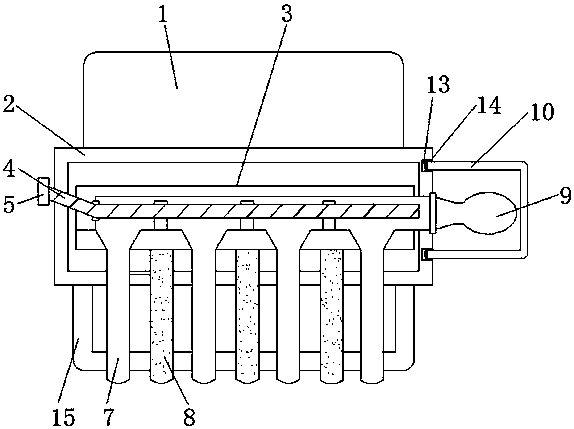

图1为本实用新型整体主剖结构示意图；

图2为本实用新型第一刮痧棒结构示意图；

图3为本实用新型图2中A处放大结构示意图；

图4为本实用新型第二连接管和通孔连接仰视结构示意图；

图5为本实用新型防护罩和凸块连接左视结构示意图。

图中：1、连接板；2、安装板；3、第一连接管；4、第二连接管；5、封盖；6、通孔；7、第一刮痧棒；701、挡板；702、密封块；703、弹力弹簧；704、压板；8、第二刮痧棒；9、连接气囊；10、防护罩；11、凸块；12、第一磁铁；13、第二磁铁；14、凹槽；15、固定板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种技术方案：一种便于添加刮痧油的康复科用刮痧装置，包括连接板1、安装板2、第一连接管3、第二连接管4、封盖5、通孔6、第一刮痧棒7、第二刮痧棒8、连接气囊9、防护罩10、凸块11、第一磁铁12、第二磁铁13、凹槽14和固定板15，连接板1的下方连接有安装板2，且安装板2的内部设置有第一连接管3，并且第一连接管3的内部设置有第二连接管4，第二连接管4的左端连接有封盖5，且第二连接管4的底部开设有通孔6，第一连接管3的底部连接有第一刮痧棒7和第二刮痧棒8，连接气囊9连接于第一连接管3的右端，且连接气囊9的外侧设置有防护罩10，防护罩10的左端设置有凸块11，且凸块11的左端连接有第一磁铁12，第一磁铁12通过第二磁铁13与凹槽14相连接，且凹槽14开设于安装板2的右侧内壁上，固定板15连接于第一刮痧棒7和第二刮痧棒8的外侧。

第一连接管3的内部为空心状，且第一连接管3和第一刮痧棒7的内部之间相互连通，并且第一连接管3和第二刮痧棒8的连接方式为粘接，确保对刮痧油的正常添加操作，同时保证了第二刮痧棒8使用时的牢固性；

第二连接管4底部的通孔6的位置和第一刮痧棒7的位置一一相对应，且第二连接管4和封盖5的连接方式为螺纹连接，可以使添加的刮痧油正常流入第一刮痧棒7的内部，便于后续刮痧时的使用；

第一刮痧棒7包括挡板701、密封块702、弹力弹簧703和压板704，且挡板701的左端与第一刮痧棒7为转动连接，并且挡板701的右端粘接有密封块702，挡板701的右上方通过弹力弹簧703和压板704相连接，且压板704和第一刮痧棒7的右侧内壁为粘接连接，易于对刮痧油进行适量存储，增加了该装置的实用性；

连接气囊9和第一连接管3的连接方式为密封粘接，且连接气囊9和防护罩10为贴合连接，可以通过挤捏连接气囊9使刮痧油流出，从而方便工作人员的刮痧操作；

防护罩10上的凸块11等角度分布，且凸块11通过第一磁铁12和第二磁铁13与凹槽14构成拆卸结构，并且第一磁铁12和第二磁铁13的磁极相反，便于对连接气囊9进行防护，进而有效防止在刮痧工作时误碰到连接气囊9，进一步确保了该装置的正常使用。

工作原理：在使用该便于添加刮痧油的康复科用刮痧装置时，如图1和图3，首先工作人员打开封盖5，向第二连接管4内部倒入适量刮痧油，使刮痧油通过通孔6流至第一刮痧棒7内进行存储，然后关闭封盖5，并且握住连接板1，使第一刮痧棒7和第二刮痧棒8与被刮痧者的皮肤相接触，然后移动该刮痧装置，便可以进行刮痧操作，当需要在被刮痧者的皮肤上涂抹刮痧油时，如图3-5，工作人员先将防护罩10向右移动，使凸块11左端的第一磁铁12与第二磁铁13分离，实现防护罩10与安装板2之间的拆卸，然后工作人员挤捏连接气囊9，由于连接气囊9与第一连接管3和第一刮痧棒7之间相互连通，因而在挤捏连接气囊9时，可以使气流流通至第一刮痧棒7的内部，而第一刮痧棒7的底部设置有挡板701，且挡板701和第一刮痧棒7为转动连接，所以在气流流通至挡板701处，会将挡板701打开，使挡板701向下转动，这样便使第一刮痧棒7内部存储的刮痧油流出，工作人员可以根据需要的量适当控制挤捏连接气囊9的力度，非常方便；

由于挡板701的右上方通过弹力弹簧703和压板704相连接，所以在连接气囊9不受挤捏力度的时候，弹力弹簧703会进行复位，进而带动挡板701向上旋转至初始位置，并且挡板701的右端设置有橡胶材质的密封块702，所以可以保证第一刮痧棒7内部的密封性，之后工作人员继续使用该刮痧装置，整个操作简单、方便，以上便是整个装置的工作过程，本说明书中未作详细描述的内容均属于本领域专业技术人员公知的现有技术。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
