技术领域

本实用新型涉及垃圾处理设备技术领域，具体为一种可压缩垃圾的垃圾桶。

背景技术

随着我国经济的发展，科学技术的不断进步，人们的环境意识在不断的提高，对城市环境卫生提出了更高的需求。城市内现有的垃圾桶结构简单，功能单一，蓬松的垃圾占用空间大，垃圾桶装满时，垃圾容易丢在外面，而且不易工作人员收集，而且垃圾内的污水常常难以进行有效的隔离处理；为此，我们提出了一种可压缩垃圾的垃圾桶。

实用新型内容

本实用新型的目的在于提供一种可压缩垃圾的垃圾桶，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种可压缩垃圾的垃圾桶，包括壳体，其特征在于：所述壳体的上表面固定安装有太阳能板，所述壳体的右表面开设有垃圾进口和垃圾出口，且垃圾进口设置在垃圾出口的上方，所述垃圾出口的后侧壁铰接有门，所述壳体的左侧壁上端嵌入安装有蓄电池，且蓄电池与太阳能板电连接，所述壳体的内腔顶面固定安装有电动伸缩杆，且电动伸缩杆与蓄电池电连接，所述电动伸缩杆的下端固定安装有压板，且压板的侧表面与壳体的内侧壁紧密贴合，所述壳体的右侧壁固定安装有控制开关，且控制开关分别与蓄电池和电动伸缩杆电连接，所述壳体的内侧壁下侧固定安装有分隔板，所述分隔板将壳体内腔的上下两侧分为垃圾腔和废液腔，且分隔板的上表面开设有圆孔，所述垃圾腔的左侧壁开设有矩形槽，所述矩形槽的左侧壁固定安装有第一弹簧的一端，所述第一弹簧的另一端固定安装有推板，所述推板滑动安装在矩形槽内，所述推板的右表面上侧开设有滑轨，所述门的上端左侧壁固定安装有推杆，所述推杆的左端铰接有滚轮，所述滚轮卡接在滑轨内，所述垃圾腔的后侧壁开设有推杆槽，所述推杆卡接在推杆槽内，所述废液腔的右侧壁底端开设有废液出口；

所述垃圾出口的下侧壁开设有安装槽，所述安装槽的右侧壁固定安装有滑槽，所述安装槽内插接有卡柱，所述卡柱的下表面固定安装有第二弹簧的一端，所述第二弹簧的另一端固定安装在安装槽的底面，所述门的下表面开设有卡槽，所述卡柱的上端卡进卡槽内，所述卡柱的右侧壁固定安装有踩板，所述踩板的右端伸出滑槽外。

优选的，所述门的右表面固定安装有把手。

优选的，所述推板的高度高于垃圾出口的高度。

优选的，所述废液出口内插接有密封塞。

与现有技术相比，本实用新型的有益效果是：本新型设计巧妙，方便实用，通过电动伸缩杆、控制开关和压板的配合使用，可以压缩蓬松的垃圾，减少垃圾占用的空间；通过第一弹簧、门、推板、推杆和滚轮的配合使用，可以在打开门时，将压缩的垃圾块推出垃圾箱，方便工作人员收集处理；通过分隔板、圆孔、废液腔和废液出口的配合使用，可以在压缩垃圾时，使垃圾内的废液分离开；通过太阳能板和蓄电池的配合使用，可以利用太阳能供电，节约环保。

附图说明

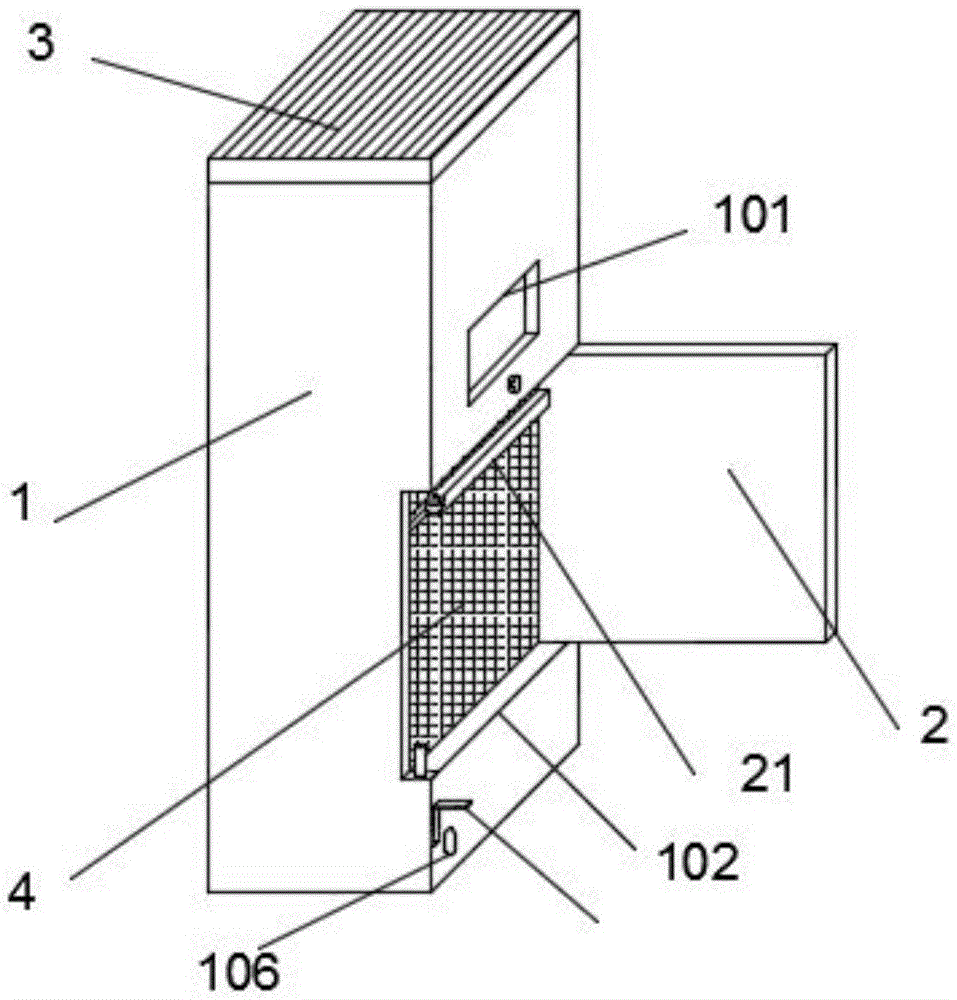

图1为本实用新型立体示意图；

图2为本实用新型结构示意图；

图3为本实用新型内部结构右视图；

图4为图2中a处放大示意图。

图中：1、壳体、101、垃圾进口、102、垃圾出口、103、垃圾腔、104、废液腔、105、矩形槽、106、废液出口、107、推杆槽、108、安装槽、109、滑槽、2、门、21、推杆、22、滚轮、23、把手、24、卡槽、3、太阳能板、4、蓄电池、5、电动伸缩杆、6、压板、7、控制开关、8、分隔板、81、圆孔、9、推板、91、滑轨、10、第一弹簧、11、密封塞、12、卡柱、13、踩板、14、第二弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1、图2、图3和图4，本实用新型提供一种可压缩垃圾的垃圾桶，包括壳体1，其特征在于：所述壳体1的上表面固定安装有太阳能板3，所述壳体1的右表面开设有垃圾进口101和垃圾出口102，且垃圾进口101设置在垃圾出口102的上方，将垃圾通过垃圾进口101扔进垃圾桶内，所述垃圾出口102的后侧壁铰接有门2，所述壳体1的左侧壁上端嵌入安装有蓄电池4，且蓄电池4与太阳能板3电连接，太阳能板3将太阳能转换为电能，为蓄电池4充电，所述壳体1的内腔顶面固定安装有电动伸缩杆5，且电动伸缩杆5与蓄电池4电连接，蓄电池4为电动伸缩杆5提供电源，所述电动伸缩杆5的下端固定安装有压板6，且压板6的侧表面与壳体1的内侧壁紧密贴合，所述壳体1的右侧壁固定安装有控制开关7，且控制开关7分别与蓄电池4和电动伸缩杆5电连接，通过控制开关7控制电动伸缩杆5工作，使压板6上下移动，所述壳体1的内侧壁下侧固定安装有分隔板8，所述分隔板8将壳体1内腔的上下两侧分为垃圾腔103和废液腔104，且分隔板8的上表面开设有圆孔81，垃圾腔103内收集垃圾，压板6对垃圾压缩时，垃圾内的液体通过圆孔81流进废液腔104内收集，所述垃圾腔103的左侧壁开设有矩形槽105，所述矩形槽105的左侧壁固定安装有第一弹簧10的一端，所述第一弹簧10的另一端固定安装有推板9，所述推板9滑动安装在矩形槽105内，所述推板9的右表面上侧开设有滑轨91，所述门2的上端左侧壁固定安装有推杆21，所述推杆21的左端铰接有滚轮22，所述滚轮22卡接在滑轨91内，所述垃圾腔103的后侧壁开设有推杆槽107，所述推杆21卡接在推杆槽107内，打开门2时，推杆21转动90°，第一弹簧10使推板9向外推出，使垃圾块推出垃圾桶，关上门2时，推杆21转回，将推板9推回矩形槽105内，所述废液腔104的右侧壁底端开设有废液出口106，用于排出废液；

所述垃圾出口102的下侧壁开设有安装槽108，所述安装槽108的右侧壁固定安装有滑槽109，所述安装槽108内插接有卡柱12，所述卡柱12的下表面固定安装有第二弹簧14的一端，所述第二弹簧14的另一端固定安装在安装槽108的底面，所述门2的下表面开设有卡槽24，所述卡柱12的上端卡进卡槽24内，所述卡柱12的右侧壁固定安装有踩板13，所述踩板13的右端伸出滑槽109外，打开门2时，下压踩板13，使卡柱12移出卡槽24内，打开门2，关上门2时，下压踩板13，关上门2，松开踩板13，第二弹簧14使卡柱12上移插进卡槽24内，使门3固定。

具体而言，所述门2的右表面固定安装有把手23，方便开、关门2。

具体而言，所述推板9的高度高于垃圾出口102的高度，防止推板9弹出垃圾箱。

具体而言，所述废液出口106内插接有密封塞11，方便密封、打开废液出口106。

工作原理：使用本新型时，将垃圾通过垃圾进口101扔进垃圾桶内；太阳能板3将太阳能转换为电能，为蓄电池4充电，蓄电池4为电动伸缩杆5提供电源，当垃圾装满或需要收集处理时，通过控制开关7控制电动伸缩杆5工作，使压板6向下移动，压缩垃圾，垃圾内的液体通过圆孔81流进废液腔104内收集；工作人员需要收集处理时，下压踩板13，使卡柱12移出卡槽24内，打开门2，推杆21转动90°，第一弹簧10使推板9向外推出，使垃圾块推出垃圾桶，进行收集，完毕后，下压踩板13，关上门2，松开踩板13，第二弹簧14使卡柱12上移插进卡槽24内，使门3固定，使推杆21转回，将推板9推回矩形槽105内，通过废液出口106排出废液。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
