技术领域

本实用新型涉及工具箱技术领域，具体为一种方便携带的五金用工具箱。

背景技术

五金工具种类繁多作用广泛，是维修工人常备的维修工具，随着五金工具的精密程度提高，五金工具的造价也在提高，维修人员为了更好的对五金工具进行收纳携带，一般都用五金用工具箱对其进行存放，现有的五金用工具箱种类较多，功能较为齐全，基本满足人们的需求，但仍存在一些问题；

现有的方便携带的五金用工具箱，一般是上下两个箱体转动合并后，采用锁扣将其固定，通过把手即可将工具箱移走，其内部虽设置有分类固定结构，但当两个箱体闭合后，由于两个箱体之间可能会有轻微移动，且其内部固定的五金器工具在移动时可能会产生松动，使得两个箱体之间的五金工具可能会碰撞磨损，长期使用后，可能会导致工具磨损严重，影响其使用精度，甚至使得工具无法继续使用，降低了工具箱的实用性，因此亟需一种方便携带的五金用工具箱来解决上述问题。

实用新型内容

本实用新型的目的在于提供一种方便携带的五金用工具箱，以解决上述背景技术中提出现有的五金用工具箱上下箱体合并时其内部五金工具相互磨损的问题。

为实现上述目的，本实用新型提供如下技术方案：一种方便携带的五金用工具箱，包括下箱体、上箱体、放置腔、把手和锁扣，所述下箱体顶端设置哟上箱体，所述下箱体和上箱体内部皆设置有放置腔，所述下箱体外侧壁上固定有把手，所述下箱体和上箱体之间通过锁扣进行固定，所述下箱体和上箱体内部皆设置有防护垫，所述下箱体和上箱体内侧壁上皆开设有与防护垫配合的收纳腔，所述防护垫一端皆固定有转轴，所述收纳腔两侧皆开设有与转轴配合的放置槽，所述转轴的两侧皆通过轴承与放置槽侧壁连接，所述放置槽内部的转轴上皆套接有涡卷弹簧，且涡卷弹簧的内端皆固定在转轴外侧壁上，所述涡卷弹簧的外端皆固定在放置槽侧壁上。

优选的，所述防护垫的长度大于收纳腔到下箱体侧壁之间的长度，所述防护垫的宽度大于下箱体和上箱体内侧壁之间的宽度，所述防护垫的宽度皆小于下箱体和上箱体外侧壁之间的宽度。

优选的，所述防护垫一端与转轴之间皆通过魔术贴进行粘合，所述防护垫一端缝接有引导带。

优选的，所述收纳腔外侧皆开设有与防护垫配合的出口槽，所述防护垫延伸至收纳腔外侧的一端皆固定有限位板。

优选的，所述限位板上对称固定有挂环，所述下箱体和上箱体的侧壁上皆固定有与挂环配合的固定杆。

优选的，所述限位板的长度大于出口槽的长度，所述挂环的内壁直径皆大于固定杆的外壁直径。

与现有技术相比，本实用新型的有益效果是：

1、该方便携带的五金用工具箱设置有防护垫、收纳腔、转轴、放置槽、涡卷弹簧、挂环和固定杆，当需要将下箱体和上箱体闭合锁定时，首先通过挂环拉动防护垫，使得防护垫在转轴的配合下转动伸出，从而使得防护垫将下箱体和上箱体的表面完全分割，再将挂环挂接在固定杆上，使得防护垫固定在下箱体和上箱体内部即可，避免了下箱体和上箱体内部的五金工具在其闭合时碰撞摩擦，且在不使用时可以在涡卷弹簧的作用下转动收回，不会影响维修人员拿工具，解决了现有的五金用工具箱的上下箱体内的五金工具磨损的问题，提高了装置的实用性。

2、该方便携带的五金用工具箱设置有转轴、魔术贴和引导带，当防护垫长期使用后，由于五金工具上有时会粘有油污，可能会导致防护垫表面也粘有油污，需要对防护垫进行清洗时，拉动挂环将防护垫完全拉出收纳腔内部，从而使得引导带延伸至收纳腔外部，拉动引导带使得防护垫与转轴之间的固定解除，从而将防护垫从转轴上取下，方便对防护垫进行清洗，使得防护垫在长期使用后可以进行清洗或者更换，提高了防护装置的使用寿命。

附图说明

图1为本实用新型的结构正视剖面示意图；

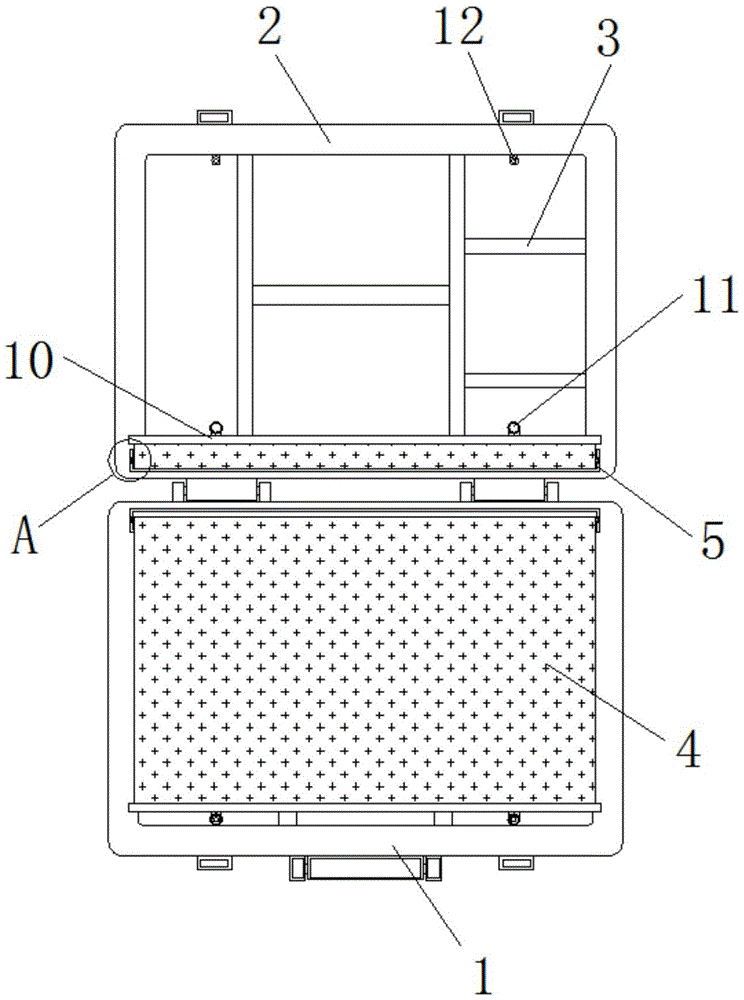

图2为本实用新型的结构打开状态示意图；

图3为本实用新型的图1中的A处的结构放大示意图；

图4为本实用新型的图防护垫和转轴连接状态侧视剖面示意图。

图中：1、下箱体；2、上箱体；3、放置腔；4、防护垫；5、收纳腔；6、转轴；7、放置槽；8、涡卷弹簧；9、出口槽；10、限位板；11、挂环；12、固定杆；13、魔术贴；14、引导带；15、把手；16、锁扣。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供的一种实施例：一种方便携带的五金用工具箱，包括下箱体1、上箱体2、放置腔3、把手15和锁扣16，下箱体1顶端设置哟上箱体2，下箱体1和上箱体2内部皆设置有放置腔3，下箱体1外侧壁上固定有把手15，下箱体1和上箱体2之间通过锁扣16进行固定，下箱体1和上箱体2内部皆设置有防护垫4，下箱体1和上箱体2内侧壁上皆开设有与防护垫4配合的收纳腔5，防护垫4的长度大于收纳腔5到下箱体1侧壁之间的长度，防护垫4的宽度大于下箱体1和上箱体2内侧壁之间的宽度，防护垫4的宽度皆小于下箱体1和上箱体2外侧壁之间的宽度，其作用为保证收纳腔5伸开后可以将下箱体1或者上箱体2的表面覆盖完全，从而保证放置腔3内部固定的工具在下箱体1和上箱体2合并时，不会直接接触碰撞磨损，从而对放置腔3内部的五金工具进行防护，且保证防护垫4会影响上箱体2和下箱体1闭合，防护垫4一端皆固定有转轴6，收纳腔5两侧皆开设有与转轴6配合的放置槽7，转轴6的两侧皆通过轴承与放置槽7侧壁连接，放置槽7内部的转轴6上皆套接有涡卷弹簧8，且涡卷弹簧8的内端皆固定在转轴6外侧壁上，涡卷弹簧8的外端皆固定在放置槽7侧壁上，收纳腔5外侧皆开设有与防护垫4配合的出口槽9，防护垫4延伸至收纳腔5外侧的一端皆固定有限位板10，限位板10的长度大于出口槽9的长度，其作用为通过出口槽9对防护垫4进行限位，保证防护垫4可以移出收纳腔5的同时，使得防护垫4始终能够对上箱体2或者下箱体1进行较好的覆盖，且通过限位板10对出口槽9进行限位，避免松开防护垫4时，在涡卷弹簧8的带动下，防护垫4完全移动至收纳腔5内部，保证防护垫4可以反复使用，限位板10上对称固定有挂环11，下箱体1和上箱体2的侧壁上皆固定有与挂环11配合的固定杆12，挂环11的内壁直径皆大于固定杆12的外壁直径，其作用为当防护垫4被拉出并覆盖在下箱体1或者上箱体2上后，可以通过将挂环11挂接在固定杆12上，使得防护垫4被固定在下箱体1或者上箱体2内部，从而使得防护垫4能够避免下箱体1和上箱体2合并时，放置腔3内部的五金工具直接接触磨损。

防护垫4一端与转轴6之间皆通过魔术贴13进行粘合，防护垫4一端缝接有引导带14，其作用为当通过魔术贴13使得防护垫4与转轴6之间方便拆分，当防护垫4长期使用后，拉动防护垫4使得其与转轴6之间的粘合解除，从而方便将防护垫4从转轴6上拆卸下进行清洗或者更换，提高了防护结构的使用寿命。

工作原理：当需要将下箱体1和上箱体2闭合锁定时，首先通过挂环11拉动防护垫4，使得防护垫4在转轴6的配合下拉伸涡卷弹簧8转动伸出，从而使得防护垫4将下箱体1和上箱体2的表面完全分割，再将挂环11挂接在固定杆12上，使得防护垫4固定在下箱体1和上箱体2内部即可，当需要使用五金工具时，分别将挂环11从固定杆12上拉开，在涡卷弹簧8的弹性势能的作用下，转轴6反向转动，使得防护垫4重新保证在其外侧，从而使得防护垫4内部收纳至收纳腔5内部，且通过限位板10进行限位，避免防护垫4完全移至收纳腔5内部，保证防护垫4可以继续拉出使用。

当需要对防护垫4进行清洗时，拉动挂环11将防护垫4完全拉出收纳腔5内部，从而使得引导带14延伸至收纳腔5外部，拉动引导带14使得防护垫4与转轴6之间的固定解除，从而将防护垫4从转轴6上取下，方便对防护垫4进行清洗或者更换，当清洗或者更换结束后，转动转轴6，并将设置有魔术贴13的防护垫4的一端对齐伸入收纳腔5内部，并将按压防护垫4伸入的一端，使得其与转轴6之间固定，轻微松开转轴6，在涡卷弹簧8的带动下，使得防护垫4包裹转轴6后，通过引导带14对防护垫4进行调整使得其完全包裹固定在转轴6上，再完全松开转轴6即可。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
