技术领域

本实用新型涉及一种坐便器，具体为一种方便擦拭的医院康复科用坐便器。

背景技术

现在社会越来越老龄化，住院的老年病人越来越多，大多数老年病人腿脚不便，上厕所需要护士陪同照顾，而病人在大便结束后，不能独立的从坐便器上起身，自己用纸巾擦拭；需要在护士的搀扶下从马桶上移开和下蹲，然后用纸巾擦拭，但是护士搀扶病人移动和下蹲的过程比较费力，增加了护理工作的劳动强度。

实用新型内容

有鉴于此，本实用新型的目的是提供一种方便擦拭的医院康复科用坐便器，通过在地面上可滑动设置用于连接座圈的支撑装置；病人在大便结束后，可通过滑动支撑装置，将病人需要擦拭部位裸露在坐便器的外部，便于护理人员或病人自己用纸巾擦拭。

本实用新型通过以下技术手段解决上述技术问题：

一种方便擦拭的医院康复科用坐便器，包括坐便器本体、与地面滑动相连的支撑装置和设置在所述支撑装置的顶部的座圈，所述支撑装置包括用于连接所述座圈的架体、设置在所述架体的底部的多个支腿和可转动设置在所述支腿的下端的滚轮，所述地面上设置有多个与所述滚轮一一对应的导轨。

进一步，所述导轨上设置便于滚轮滚动导向的条形槽。

进一步，所述支腿为三个，一个设置在所述架体的左端的下端、两个设置在所述架体的中部的前后两侧的下端；左端的所述支腿与中部的两个所述支腿间均设置有连接筋；所述连接筋位于所述支腿的下部。

进一步，所述架体的外轮廓比对应的所述坐便器本体的外轮廓大。

进一步，所述坐便器本体上还可转动设置有盖板。

与现有技术相比，本实用新型的有益效果是：

通过在地面上可滑动设置用于连接座圈的支撑装置；病人在大便结束后，可通过滑动支撑装置，将病人需要擦拭部位裸露在坐便器的外部，便于护理人员或病人自己用纸巾擦拭。

附图说明

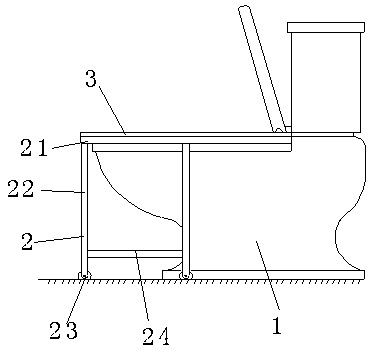

图1是本实用新型的一种方便擦拭的医院康复科用坐便器的滑动式坐板分离后的示意图；

图2是支撑装置从坐便器本体上滑出的结构示意图；

图3是导轨与坐便器本体的布置结构示意图；

图4是架体的结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种方便擦拭的医院康复科用坐便器，包括坐便器本体1、与地面滑动相连的支撑装置2和设置在所述支撑装置2的顶部的座圈3，所述支撑装置2包括用于连接所述座圈3的架体21、设置在所述架体21的底部的多个支腿22和可转动设置在所述支腿22的下端的滚轮23，所述地面上设置有多个与所述滚轮23一一对应的导轨4；通过设置导轨限制支撑装置的滑动方向，便于支撑装置轻松滑动；通过设置滚轮便于支撑装置滑出；通过在地面上上可滑动设置用于连接座圈的支撑装置；病人在大便结束后，可通过滑动支撑装置，将病人需要擦拭部位裸露在坐便器的外部，便于护理人员或病人自己用纸巾擦拭。

进一步，所述导轨4上设置便于滚轮23滚动导向的条形槽；通过设置条形槽，限制滚轮在条形槽中滑动；限制支撑装置的滑动方向和滑动距离。

进一步，所述支腿22为三个，一个设置在所述架体21的左端的下端、两个设置在所述架体21的中部的前后两侧的下端；左端的所述支腿22与中部的两个所述支腿22间均设置有连接筋24；所述连接筋24位于所述支腿22的下部，通过设置连接筋，增强支撑装置的刚性。

进一步，所述架体21的外轮廓比对应的所述坐便器本体1的外轮廓大，便于在架体的下端设置支腿，使得支腿在移动过程中不与坐便器本体相干涉。

进一步，所述坐便器本体1上还可转动设置有盖板5。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
