技术领域

本实用新型涉及农作物染色包衣技术领域，尤其涉及一种粮食种子自动处理设备。

背景技术

高质量的种子是玉米高产的基础，玉米果穗收获后要经过一系列的处理和挑选过程才能够达到国家对商品种子规定的指标的要求，才能在市场上进行销售，这一过程称为种子的加工，通过种子挑选和加工，提高玉米种子的质量，达到保苗、壮苗、增产、增收的目的。在玉米播种前，需要对玉米种子的表面进行染色筛选处理，主要是提高玉米种子的发芽率，而在现有技术中在对玉米种子进行染色筛选处理时，不能够保证玉米种子表面的染色剂均匀分布，导致染色效果差，影响农作物的产量。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种谷物烘干设备。

为了实现上述目的，本实用新型采用了如下技术方案：

一种粮食种子自动处理设备，包括水平设置的底板，所述底板上侧的一端竖直固定连接第一立板，所述底板上侧的另一端竖直固定连接第二立板，所述第一立板和第二立板平行设置，所述第一立板上端设有第一转动孔，所述第二立板上端设有第二转动孔，所述第一转动孔和第二转动孔同轴设置，所述第一转动孔内转动连接第一转动轴，所述第二转动孔内转动连接第二转动轴，所述第一转动轴和第二转动轴之间共同固定连接染色罐，所述染色罐内对称固定连接两个半球形的隔板，每个所述隔板的底部均设有贯穿的滑孔，两个所述隔板的底部之间共同固定连接第一圆管，所述第一圆管的内径大于滑孔的直径，两个所述隔板通过第一圆管和两个滑孔相连通，所述第一圆管外侧均匀设有一组贯穿的通气孔，所述染色罐上设有出入口，所述出入口上侧铰接连接密封板；

所述第一转动轴远离染色罐的一端从第一转动孔内穿过并伸出到第一立板外侧，所述第一转动轴远离染色罐的一侧固定连接第一齿轮，所述第一立板上侧水平固定连接安装板，所述安装板上固定连接电机，所述电机的输出轴上固定连接第二齿轮，所述第一齿轮和第二齿轮相啮合，所述染色罐外侧和第二转动轴接触处设有贯穿的圆孔，所述第二转动轴内设有通孔，所述通孔内设有第二圆管，所述第二圆管的一端从通孔和圆孔内穿过并伸入到染色罐内，所述第二立板外侧固定连接固定块，所述固定块中心处设有贯穿的让位孔，所述第二圆管的另一端从通孔和让位孔内穿过并伸出到固定块外侧，所述第二圆管与固定块固定连接；

所述底板上侧固定连接储药箱，所述储药箱外侧底部设有出水管，所述出水管固定连接雾化器，所述雾化器和第二圆管相连通。

优选地，所述染色罐为球形。

优选地，所述底板下侧对称固定连接一组行走轮。

优选地，每个隔板分别与染色罐形成球型腔，所述球型腔内转动连接挡板，所述挡板的两侧分别固定连接一个旋转轴，所述旋转轴与染色罐内壁转动连接。

优选地，所述旋转轴到挡板一端的距离为其到挡板另一端距离的两倍，每个所述球型腔内固定连接两个挡柱，两个所述挡柱分别对应挡板两端设置。

本实用新型的优点在于：本实用新型所提供的一种粮食种子自动处理设备，通过电机带动染色罐旋转，玉米种子不停的通过第一圆管在两个隔板之间滚动，经过雾化的染色剂从通气孔进入到第一圆管内与玉米种子充分接触，提高染色质量。

附图说明

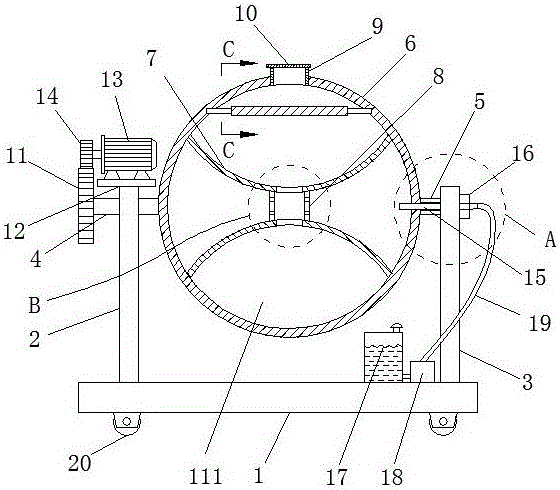

图1是本实用新型所提供的一种粮食种子自动处理设备的基本机构示意图；

图2是图1中A处局部放大图；

图3是图1中B处局部放大图；

图4是图1的C-C剖视图；

图5是图4中的挡板翻转后的状态示意图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。

如图1-图5所示，本实用新型提供的一种粮食种子自动处理设备，包括水平设置的底板1，底板1上侧的一端竖直焊接第一立板2，底板1上侧的另一端竖直焊接第二立板3，第一立板2和第二立板3平行设置，第一立板2上端设有第一转动孔，第二立板3上端设有第二转动孔，第一转动孔和第二转动孔同轴设置，第一转动孔和第二转动孔内均装有轴承，第一转动孔内转动连接第一转动轴4，第二转动孔内转动连接第二转动轴5，第一转动轴4和第二转动轴5之间共同焊接固定球形的染色罐6，染色罐6内对称焊接固定两个半球形的隔板7，每个隔板7的底部均设有贯穿的滑孔，两个隔板7的底部之间共同焊接固定第一圆管8，第一圆管8的内径大于滑孔的直径，两个隔板7通过第一圆管8和两个滑孔相连通，第一圆管8外侧均匀设有一组贯穿的通气孔30，染色罐6上设有出入口9，出入口9一侧固定连接铰链的一端，铰链的另一端固定连接密封板10，出入口9另一侧设有螺纹孔，密封板10上设有圆孔，圆孔和螺纹孔内设有螺栓，通过螺栓实现对密封板10的固定。

第一转动轴4远离染色罐6的一端从第一转动孔内穿过并伸出到第一立板2外侧，第一转动轴4远离染色罐6的一侧固定连接第一齿轮11，第一立板2上侧水平焊接固定安装板12，安装板12上固定连接电机13，电机13的输出轴上固定连接第二齿轮14，第一齿轮11和第二齿轮14相啮合，染色罐6外侧和第二转动轴5接触处设有贯穿的圆孔，第二转动轴5内设有通孔，通孔内设有第二圆管15，第二圆管15的一端从通孔和圆孔内穿过并伸入到染色罐6内，第二立板3外侧固定连接固定块16，固定块16中心处设有贯穿的让位孔，第二圆管15的另一端从通孔和让位孔内穿过并伸出到固定块16外侧，第二圆管15与固定块16焊接固定,防止第二圆管15跟随第二转动轴5一起转动。

底板1上侧固定连接储药箱17，储药箱17外侧底部设有出水管，出水管固定连接雾化器18，雾化器18和第二圆管15上均固定连接一个水管接头，两个水管接头之间通过水管19相连通，底板1下侧对称固定连接四个行走轮20。

每个隔板7分别与染色罐6形成球型腔111，所述球型腔111内转动连接挡板112，所述挡板112的两侧分别固定连接一个旋转轴113，所述旋转轴113与染色罐6内壁转动连接。玉米种子在球型腔111内翻滚时，挡板112形成阻挡效果，使得玉米种子不会集中到一起，玉米种子分散的更加充分，便于染色均匀。

所述旋转轴113到挡板112一端的距离为其到挡板112另一端距离的两倍，挡板112的重心居中，即在染色罐6翻转时，挡板112交替倾斜，对玉米种子形成拨动，每个所述球型腔111内固定连接两个挡柱114，两个所述挡柱114分别对应挡板112两端设置，挡板112倾斜碰撞到挡柱114上，使得挡板112振动，带动玉米种子振动，从而使得玉米种子得到翻动，翻动充分从而染色均匀。

在使用时，从出入口9倒入需要染色的玉米种子到染色罐6内，关闭密封板9，开启电机13和雾化器18，电机13通过齿轮14带动齿轮11和染色罐6转动，染色罐6转动的同时，玉米种子不断的在两个隔板7之间滚动，雾化器18将雾化的药剂通过水管19、第二圆管15输送到染色罐3内隔板7之外的空腔内，并通过第一圆管8侧壁上的通气孔进入到第一圆管8内与滚动的玉米种子充分接触。
