技术领域

本实用新型涉及农业污水处理领域，尤其涉及防治农业面源污染的清污分流装置。

背景技术

农业面源污染是指由沉积物、农药、废料、致病菌等分散污染源引起的对水层、湖泊、河岸、滨岸、大气等生态系统的污染，与点源污染相比，面源污染的时空范围更广，不确定性更大，成分、过程更复杂，更难以控制。当前，在我国农业活动中，非科学的经管理念和落后的生产方式是造成农业环境面源污染的重要因素。

现有的防治农业面源污染的清污分流装置如申请号为201721292

836.9的实用新型专利中所述，通过设置分流池体，高浓度面源污水直接在分流池体内净化处理流出，但对污水净化后的杂质未进行自行清理，在长时间处理一些带有大量杂质的水源后，分流池体内会存在大量的污水杂质，会影响对面源污水的过滤净化效果，此时就需要人工及时的对杂质进行处理，工作量大。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的防治农业面源污染的清污分流装置。

为了实现上述目的，本实用新型采用了如下技术方案：

防治农业面源污染的清污分流装置，包括清理箱，所述清理箱相对内壁开设有上下分布的第一凹槽，所述第一凹槽内固定连接有连接块，所述连接块侧壁固定连接有过滤网，所述清理箱侧壁固定连接有电机，所述电机上安装有对过滤网进行抖动的抖动装置，所述清理箱上安装有对过滤网进行清理的清理装置。

优选地，所述抖动装置包括连接轴，所述电机输出轴贯穿清理箱侧壁并延伸至其内部，所述电机输出端与连接轴侧壁固定连接，所述连接轴位移连接块正下方的侧壁通过拉绳固定连接有钢珠。

优选地，所述清理装置包括横板，所述清理箱相对内壁倾斜开设有滑槽，所述横板与滑槽侧壁滑动连接，所述横板下端侧壁均布固定连接有多个刷毛，所述横板一端贯穿清理箱侧壁并延伸至其外部，所述清理箱上安装有驱动横板滑动的第一驱动装置。

优选地，所述第一驱动装置包括通过连接杆转动连接在横板位于清理箱外壁侧壁的第一横杆，所述清理箱侧壁转动连接有横柱，所述横柱一端固定连接有圆盘，所述圆盘侧壁通过连接杆转动连接有第二横杆，所述第二横杆远离连接杆的一端转动连接有第三横杆，所述第三横杆远离第二横杆的一端与第一横杆侧壁的转动连接，所述清理箱上安装有驱动圆盘转动的第二驱动装置。

优选地，所述第二驱动装置包括第一锥齿轮，所述清理箱侧壁开设有第二凹槽，所述连接轴贯穿清理箱侧壁并延伸至第二凹槽内，所述连接轴远离电机侧壁的一端与第一锥齿轮固定连接，所述横杆远离圆盘的一端固定连接有与第一锥齿轮啮合的第二锥齿轮。

优选地，所述连接块与第一凹槽之间设有减震垫。

本实用新型具有以下有益效果：

1、通过设置与拉绳固定连接的钢珠，在电机转动下钢珠在连接轴转动过程中做离心运动对连接块间歇式的进行敲打撞击，将过滤网上网孔内的杂质敲打出来，使得对水源的过滤速度增快；

2、通过设置固定连接在横板侧壁的刷毛，在电机转动过程中使得与横杆固定连接的圆盘转动，在第一横杆、第二横杆和第三横杆的作用下拉动横板在滑槽内往复移动，对过滤网上的杂质进行清理，避免过滤网上杂质积聚过多需要人工对其进行清理。

附图说明

图1为本实用新型提出的防治农业面源污染的清污分流装置的结构示意图；

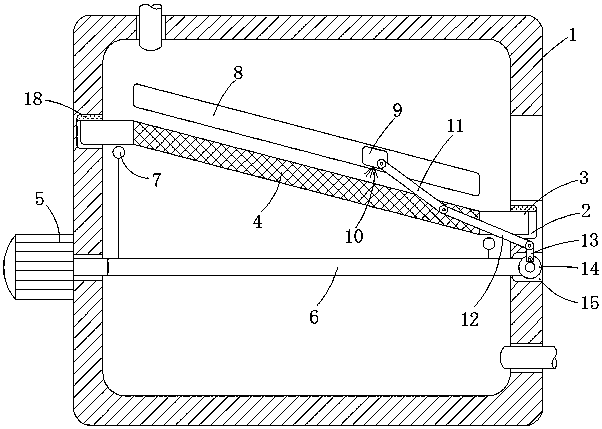

图2为本实用新型提出的防治农业面源污染的清污分流装置的侧面剖视结构示意图。

图中：1清理箱、2第一凹槽、3连接块、4过滤网、5电机、6连接轴、7钢珠、8滑槽、9横板、10刷毛、11第一横杆、12第三横杆、13第二横杆、14圆盘、15第二凹槽、16第一锥齿轮、17第二锥齿轮、18减震垫。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

参照图1-2，防治农业面源污染的清污分流装置，包括清理箱1，清理箱1上端和下端侧壁均连通有进水口和出水口，清理箱1相对内壁开设有上下分布的第一凹槽2，第一凹槽2内固定连接有连接块3，连接块3侧壁固定连接有过滤网4，清理箱1位于过滤网4下方侧壁的上开设有框口，清理箱1侧壁固定连接有电机5，电机5上安装有对过滤网4进行抖动的抖动装置，抖动装置包括连接轴6，电机5输出轴贯穿清理箱1侧壁并延伸至其内部，电机5输出端与连接轴6侧壁固定连接，连接轴6位移连接块3正下方的侧壁通过拉绳固定连接有钢珠7。

清理箱1上安装有对过滤网4进行清理的清理装置，清理装置包括横板9，清理箱1相对内壁倾斜开设有滑槽8，横板9与滑槽8侧壁滑动连接，横板9下端侧壁均布固定连接有多个刷毛10，横板9一端贯穿清理箱1侧壁并延伸至其外部，清理箱1上安装有驱动横板9滑动的第一驱动装置，第一驱动装置包括通过连接杆转动连接在横板9位于清理箱1外壁侧壁的第一横杆11，清理箱1侧壁转动连接有横柱，横柱一端固定连接有圆盘14，圆盘14侧壁通过连接杆转动连接有第二横杆13，第二横杆13远离连接杆的一端转动连接有第三横杆12，第三横杆12远离第二横杆13的一端与第一横杆11侧壁的转动连接，清理箱1上安装有驱动圆盘14转动的第二驱动装置，第二驱动装置包括第一锥齿轮16，清理箱1侧壁开设有第二凹槽15，连接轴6贯穿清理箱1侧壁并延伸至第二凹槽15内，连接轴6远离电机5侧壁的一端与第一锥齿轮16固定连接，横杆远离圆盘14的一端固定连接有与第一锥齿轮16啮合的第二锥齿轮17。

本实用新型中，在对农业水源进行过滤净化时，在电机5的作用下与通过连接杆与连接轴6侧壁固定连接的钢珠7会敲打撞击连接块3，从而将过滤网4上网孔内的杂质敲打出来，连接轴6转动带动横杆转动，从而使得圆盘14转动，圆盘14侧壁通过连接杆转动连接的第二横杆13会带动第一横杆11拉动横板9在滑槽8内来回滑动，使得刷毛10对过滤网4上的杂质进行清理。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
