技术领域

本发明涉及一种自动控制筷子快干设备。

背景技术

筷子是人们每天都需要使用的，将使用过的筷子清洗之后插入筷子笼里进行自然晾干需要一定的时间，在此过程中如果环境非常干燥，筷子干得比较快还可以，如果筷子笼所处的环境比较湿润，在自然干燥的过程中筷子非常容易滋生细菌，容易给使用者造成感染。

发明内容

本发明的目的是提供一种自动控制筷子快干设备，用以解决上述问题，使用安全，干燥速度快，使用效果好。

上述的目的通过以下的技术方案实现：

一种自动控制筷子快干设备，其组成包括:底板1，所述的底板1连接竖围板2，所述的竖围板2连接竖挡板3，所述的竖围板2与所述的竖挡板3之间形成卡台27，所述的竖挡板3的内侧连接一组横卡杆4，所述的竖挡板3内插入竖插板5，所述的竖插板5的底部卡在所述的卡台27上，所述的竖插板5开有一组卡口6，所述的横卡杆4卡入所述的卡口6，所述的竖插板5的顶部具有斜面，所述的竖插板5的顶部连接底框板7，所述的底框板7连接斜向设置的筛网8，所述的底板1开有插槽9，所述的插槽9连接风道围板10，所述的风道围板10连接风道盖板11，所述的风道盖板11连接所述的竖围板2，所述的风道围板10开有一组出风口12，所述的竖围板2开有进风口13。

进一步的，所述的进风口13连接进风管14，所述的进风管14连接吹风机15，所述的吹风机15连接感应开关16，所述的感应开关16连接固定装置，所述的固定装置连接在筷子笼壁板17上。

进一步的，所述的底框板7连接所述的筷子笼壁板17，所述的筷子笼壁板17开有一组通风孔18，所述的筷子笼壁板17的顶部一侧连接Ω形挂件19、并通过螺钉20固定，所述的Ω形挂件19的内侧顶部粘接加固板21，所述的加固板21开有挂接卡槽22。

进一步的，所述的固定装置包括半口形固定板23，所述的半口形固定板23连接所述的感应开关16，所述的半口形固定板23连接左固定板24和右固定板25，所述的左固定板24和所述的右固定板25均开有固定孔26，所述的固定孔26通过螺钉固定在所述的筷子笼壁板17上。

有益效果：

1、本发明的吹风机能够根据需要进行自动开启，并且感应开关能够设定接通的时间，待设定的时间到了吹风机自动关闭，自动化程度高，控制准确，节省电源，使用效果好；

2、本发明由风道围板、风道盖板、竖围板组成的风道能够给装筷子装置内均匀的送风，并能够快速烘干筷子，杜绝了筷子被细菌污染的可能，提高了筷子的卫生条件，使用效果非常的好；

3、本发明的底板、竖围板、筛网组成的空间能够完全接收沿着筛网流下的水分、并能够快速烘干。

附图说明

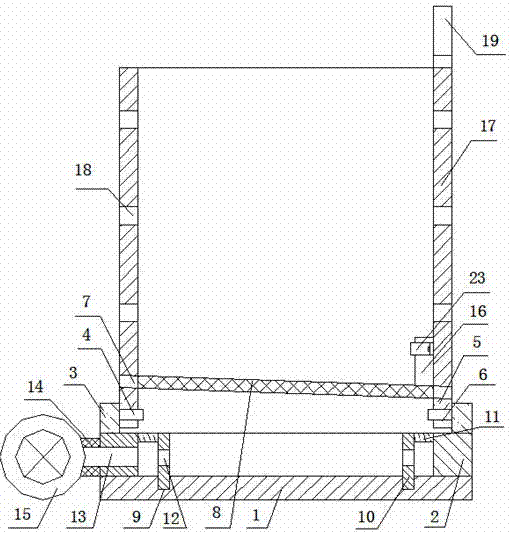

附图1是本发明的结构示意图。

附图2是附图1中固定装置与感应开关的连接结构示意图。

附图3是附图1的外观视图。

附图4是附图1中风道的结构示意图。

具体实施方式

实施例1：

一种自动控制筷子快干设备，其组成包括:底板1，所述的底板1连接竖围板2，所述的竖围板2连接竖挡板3，所述的竖围板2与所述的竖挡板3之间形成卡台27，所述的竖挡板3的内侧连接一组横卡杆4，所述的竖挡板3内插入竖插板5，所述的竖插板5的底部卡在所述的卡台27上，所述的竖插板5开有一组卡口6，所述的横卡杆4卡入所述的卡口6，所述的竖插板5的顶部具有斜面、方便洗筷子的水流下，所述的竖插板5的顶部连接底框板7，所述的底框板7连接斜向设置的筛网8，所述的底板1开有插槽9，所述的插槽9连接风道围板10，所述的风道围板10连接风道盖板11，所述的风道盖板11连接所述的竖围板2，所述的风道围板10开有一组出风口12，所述的竖围板2开有进风口13。

进一步的，所述的进风口13连接进风管14，所述的进风管14连接吹风机15，所述的吹风机15连接感应开关16，所述的感应开关16连接固定装置，所述的固定装置连接在筷子笼壁板17上。

进一步的，所述的底框板7连接所述的筷子笼壁板17，所述的筷子笼壁板17开有一组通风孔18，通风孔能够帮助筷子快速干燥，所述的筷子笼壁板17的顶部一侧连接Ω形挂件19、并通过螺钉20固定，所述的Ω形挂件19的内侧顶部粘接加固板21，所述的加固板21开有挂接卡槽22。

进一步的，所述的固定装置包括半口形固定板23，所述的半口形固定板23连接所述的感应开关16，所述的半口形固定板23连接左固定板24和右固定板25，所述的左固定板24和所述的右固定板25均开有固定孔26，所述的固定孔26通过螺钉固定在所述的筷子笼壁板17上。

感应开关16为中联仪表电器生产的微电脑雨光控TB-10YG带探头感应的定时开关。

工作原理：

将筷子插入由底框板、筛网、筷子笼壁板组成的装筷子装置内，筷子插入装筷子装置内，筷子挡住光，使感应开关启动吹风机，进行烘干筷子。

当然，上述说明并非是对本发明的限制，本发明也并不仅限于上述举例，本技术领域的技术人员在本发明的实质范围内所做出的变化、改型、添加或替换，也应属于本发明的保护范围。
