技术领域

本发明涉及一种光波与电磁炉组合的铁锅灶。

背景技术

目前，使用尖底铁锅炒菜或烹饪食物，大多是用电热炉、石油气炉、煤气炉等，用这种炉具加热炒菜或烹饪食物，具有热能大，均匀，炒菜或烹饪食物出来的食物口感好，但这样的炉具加热方式存在不安全、不卫生、不环保的缺点，特别是电热炉是直接使用220V电网的电源，存在安全隐患，如电热管被腐蚀穿孔会导致漏电事故，或是在家庭供电电源线不规范不合格情况下，也会发生漏电触电事故等。而电磁炉是目前最安全的一种加热电器具，但电磁炉由于发热源是集中在炉的中间部位，热能不够大且不均匀，烹饪食物口感差，而且电磁炉使用的锅具也是专用的，尖底铁锅或普通锅具没法用于电磁炉上，在使用上有一定的局限性。

发明内容

本发明的目的是利用电磁炉的使用的安全性能，发明一种能克服上述的不足，具有使用安全、节能、环保、综合成本低，功率大，烹饪食物热能均匀的光波与电磁炉组合的铁锅灶。

本发明的一种光波与电磁炉组合的铁锅灶，包括电磁炉，铁锅，锅灶台，高频电磁感应安全电源；其特征在于所述的铁锅为尖底铁锅，所述的锅灶台包括带内圈套和外圈套的陶瓷灶体、圆形光波管、电热丝；在陶瓷灶体的内圈套外壁与外圈套内壁之间装有灶壁石棉保温层，在灶壁石棉保温层上方安装电热丝，电热丝由陶瓷珠固定围绕在内套外壁与外圈套之间，在陶瓷灶体的内圈套内装有灶内石棉保温层，灶内石棉保温层的形状与尖底铁锅外壁相配，在灶内石棉保温层上方装有圆形光波管，圆形光波管和电热丝两端的导电线用连接电线连接于插头，插头插入高频电磁感应安全电源的插座内，陶瓷灶体的底面设有支撑脚，锅灶台由陶瓷灶体的支撑脚放置于电磁炉上。

本发明所述的高频电磁感应安全电源是使用已申请专利的高频电磁感应安全电源（专利申请号为：201510571097.6），是由高频电磁能发射装置和高频电磁能接收装置组成；所述的高频电磁能发射装置是使用现有的电磁炉，其中，电磁炉内部的线圈盘改为与陶瓷面板紧贴；所述的高频电磁能接收装置包括线圈盘固定架，外部线圈盘，连接电线，插座，其中，线圈盘固定架放在陶瓷面板上，外部线圈盘装在线圈盘固定架上，并使外部线圈盘比电磁炉陶瓷面板高出3-4㎜，与电磁炉内部的线圈盘相对应，外部线圈盘通过连接电线与插座连接，所述电磁炉内部的线圈盘作为高频电磁发射源，外部线圈盘作为感应源，外部线圈盘感应产生的电源输送到插座。

使用时，将尖底铁锅直接放置于锅灶台的陶瓷灶体内腔，使锅底尖部与陶瓷灶体内底接触，圆形光波管和电热丝围在铁锅下部外壁。再将锅灶台由陶瓷灶体的支撑脚放置于电磁炉上，将锅灶台的圆形光波管和电热丝的连接插头插入高频电磁感应安全电源的插座内，将高频电磁感应安全电源的电磁炉通电，获得的感应电源输送到铁锅灶的圆形光波管和电热丝，圆形光波管和电热丝所产生的热能对尖底铁锅加热，即可烹饪食物，当要进一步加大烹饪所需功率或热能时，将锅灶台下面电磁炉通电即可，烹饪所需的温度或加热时间由电磁炉面板上的调节装置进行调节。

本发明的一种光波与电磁炉组合的铁锅灶，使用时，可单用高频电磁感应安全电源作加热源加热烹饪，也可以单用锅灶台下面的电磁炉作加热源烹饪，也可同时用高频电磁感应安全电源和锅灶台下面电磁炉共同作加热源烹饪。

本发明的一种光波与电磁炉组合的铁锅灶，是用高频电磁感应安全电源和电磁炉作加热源，铁锅灶的圆形光波管和电热丝是用感应电源产生热能对铁锅加热烹饪，加热所需的温度或加热时间由电磁炉面板上的调节装置进行调节。因此，使用光波与电磁炉组合的铁锅灶，具有使用安全、节能、环保、综合成本低，功率大，火力均匀，烹饪出来的食物口感极佳。

附图说明

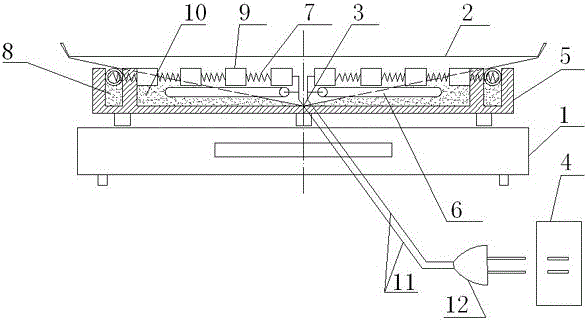

附图1是本发明的一种光波与电磁炉组合的铁锅灶；

图中的1是电磁炉，2是铁锅，3是锅灶台，4是高频电磁感应安全电源，5是陶瓷灶体，6是圆形光波管，7是电热丝，8是灶壁石棉保温层，9是陶瓷珠，10是灶内石棉保温层，11是连接电线，12是插头。

具体实施方式

下面结合附图进一步说明本发明的的具体结构：

参见附图，一种光波与电磁炉组合的铁锅灶，包括电磁炉1，铁锅2，锅灶台3，高频电磁感应安全电源4；所述的铁锅2为尖底铁锅，所述的锅灶台3包括带内圈套和外圈套的陶瓷灶体5、圆形光波管6、电热丝7，其中陶瓷灶体5总高38mm，外直径为220mm，外圈套内直径为210mm，内圈套的内直径为180mm，外直径为190mm，圆形光波管6的功率为1000瓦，电热丝7的功率为1000瓦；在陶瓷灶体5的内圈套外壁与外圈套内壁之间装有灶壁石棉保温层8，石棉保温层8高为34mm，宽为20mm，在灶壁石棉保温层8上方安装电热丝7，电热丝7由陶瓷珠9固定围绕在内套外壁与外圈套之间，在陶瓷灶体5的内圈套内装有灶内石棉保温层10，灶内石棉保温层10形状与尖底铁锅下部外壁相配，最高处为23mm，在灶内石棉保温层10最高处上方装圆形光波管6，圆形光波管6和电热丝7两端的导线用连接电线11接于插头12，插头12插入高频电磁感应安全电源4的插座内，陶瓷灶体5的底面设有支撑脚，锅灶台3由陶瓷灶体5的支撑脚放置于电磁炉1上。
