技术领域

本发明涉及一种通信设备，具体是一种抗震通信塔。

背景技术

通信塔属于信号发射塔的一种，也叫信号发射塔或信号塔，主要功能支持信号发射，为信号发射天线做支撑。用途移动/联通/交通卫星定位系统(GPS)等通讯部门。通讯塔由塔体、平台、避雷针、爬梯、天线支撑等钢构件组成，并经热镀锌防腐处理，主要用于微波、超短波、无线网络信号的传输与发射等。

现有的通信塔的塔体与基座之间大多为刚性连接，这样在大风或地震的情况下，受到风力或地震的影响，塔体与基座连接处受到的作用力非常大，而刚性连接的塔体与基座没有缓冲空间，存在着安全隐患。

为了解决通信塔抗震性能差的问题，中国专利（CN206722511U）公布了一种具有强抗震功能的通信塔，该通信塔的下端通过固定座固定在地面以下，且固定架的两侧通过钢丝绳固定在地面下端的稳固块上，以增强了通信塔的抗震能力，但由于塔体与底座为刚性连接，仅靠钢丝绳进行缓冲减震，容易造成塔体倾斜。

发明内容

本发明的目的在于提供一种抗震通信塔，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种抗震通信塔，包括塔体，所述塔体底部固定安装有塔座，塔座底部设有减震装置，减震装置底部固定安装有底座，所述减震装置包括主杆，主杆前侧固定连接有凸柱，凸柱转动连接有第二连接杆，第二连接杆转动连接有第三连接杆，第三连接杆转动连接有固定座，所述第三连接杆内侧与主杆外侧均固定连接弹簧座，弹簧座之间固定连接有第二弹簧，所述主杆底部固定连接有弹簧柱，弹簧柱外侧套有第三弹簧。

作为本发明进一步的方案：所述塔体顶部固定安装有避雷针。

作为本发明进一步的方案：所述底座底部固定连接有固定桩。

作为本发明进一步的方案：所述底座内部两侧设有空腔，空腔内固定连接有固定杆，固定杆外侧套有第一弹簧，第一弹簧向内一侧固定连接有滑块，滑块顶部转动连接有第一连接杆，第一连接杆上端转动连接有连接座，

作为本发明进一步的方案：所述滑块滑动连接到固定杆。

作为本发明进一步的方案：所述连接座固定连接在塔座外侧。

作为本发明进一步的方案：所述主杆顶部固定连接到塔座。

作为本发明进一步的方案：所述固定座固定连接到底座内。

作为本发明再进一步的方案：所述第二弹簧顶部固定连接到主杆，其底部固定连接到底座。

与现有技术相比，本发明的有益效果是：

本发明，通过将固定桩打入地面下，起到稳固底座的作用，震动时减震装置中的第二弹簧和第三弹簧受拉伸与挤压产生回复力，显著减少塔体受到的震动，同时，塔体两侧的第一弹簧也产生回复力，驱使塔体恢复平稳，提高了塔体的抗风抗震能力，增强了通信塔的稳定可靠性。

附图说明

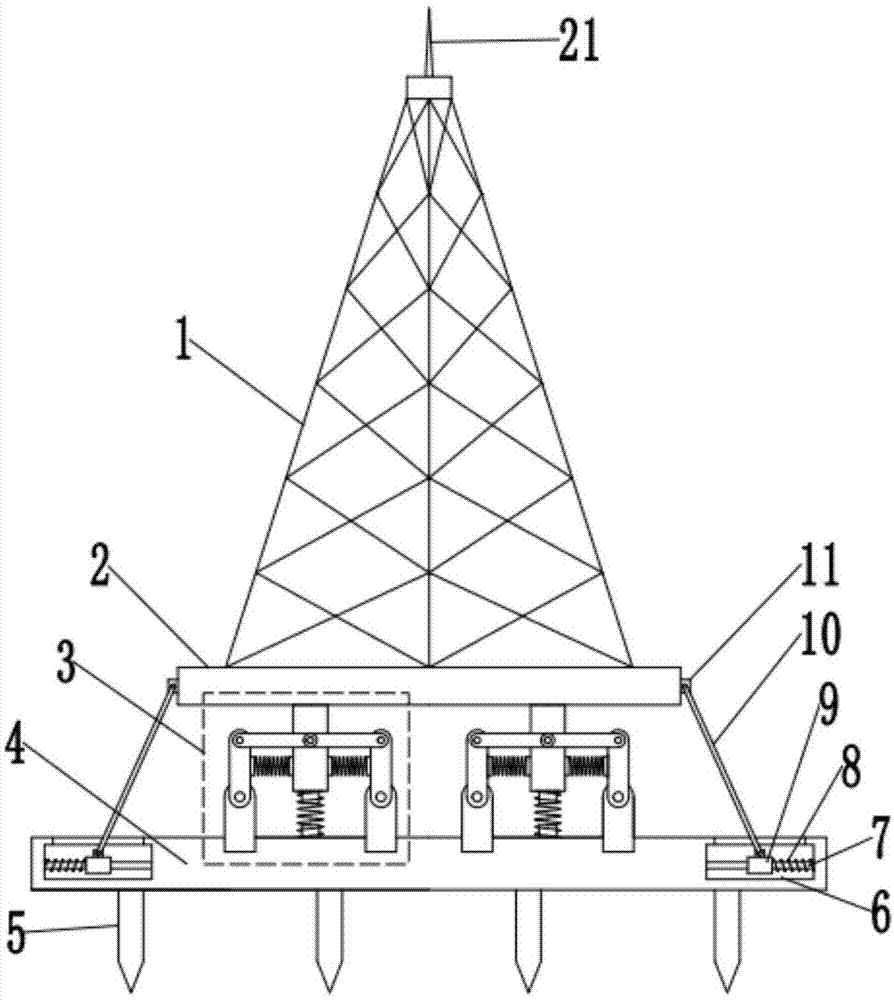

图1为一种抗震通信塔的结构示意图。

图2为一种抗震通信塔中侧视图。

图3为一种抗震通信塔中减震装置的结构示意图。

图中：1-塔体、2-塔座、3-减震装置、4-底座、5-固定桩、6-空腔、7-固定杆、8-第一弹簧、9-滑块、10-第一连接杆、11-连接座、12-主杆、13-凸柱、14-第二连接杆、15-第三连接杆、16-固定座、17-弹簧座、18-第二弹簧、19-弹簧柱、20-第三弹簧、21-避雷针。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1和图2，一种抗震通信塔，包括塔体1，塔体1顶部固定安装有避雷针21，起到避雷的作用，所述塔体1底部固定安装有塔座2，塔座2底部设有减震装置3，减震装置3底部固定安装有底座4，底座4底部固定连接有固定桩5，固定桩5打入地面以下，保证底座4的稳固，底座4内部两侧设有空腔6，空腔6内固定连接有固定杆7，固定杆7外侧套有第一弹簧8，第一弹簧8向内一侧固定连接有滑块9，滑块9滑动连接到固定杆7，滑块9顶部转动连接有第一连接杆10，第一连接杆10上端转动连接有连接座11，连接座11固定连接在塔座3外侧。

请参阅图3，一种抗震通信塔，所述减震装置3包括主杆12，主杆12顶部固定连接到塔座3，所述主杆12前侧固定连接有凸柱13，凸柱13转动连接有第二连接杆14，第二连接杆14转动连接有第三连接杆15，第三连接杆15转动连接有固定座16，固定座16固定连接到底座4内，所述第三连接杆15内侧与主杆12外侧均固定连接弹簧座17，弹簧座17之间固定连接有第二弹簧18，第二弹簧18顶部固定连接到主杆12，其底部固定连接到底座4，所述主杆12底部固定连接有弹簧柱19，弹簧柱19外侧套有第三弹簧20。

本发明，当塔体1受到震动时，主杆12在垂直方向上产生位移，固定连接在主杆12上的第二弹簧18与第三弹簧20受力形变并产生回复力，驱使塔体1回复初始状态；与此同时，第一连接杆10运动，带动滑块9在固定杆7上滑动，第一弹簧7发生形变产生回复力，驱使塔体1恢复原状，本发明，通过将固定桩5打入地面下，起到稳固底座4的作用，震动时减震装置3中的第二弹簧18和第三弹簧20受拉伸与挤压产生回复力，显著减少塔体1受到的震动，同时，塔体1两侧的第一弹簧8也产生回复力，驱使塔体1恢复平稳，提高了塔体1的抗风抗震能力，增强了通信塔的稳定可靠性。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
