技术领域

本发明涉及洁面设备技术领域，具体涉及可调压式自动洗脸刷。

背景技术

洗脸刷是一种洁面仪，是近年来兴起的最新洁面工具，洗脸刷的清洁效果来自于机械摩擦，通过细刷毛触及手不能触及到的皮纹、毛囊口来达到优于手部清洁的效果，无论是往复式震动，还是圆周式旋动，都是如此。

现有洗脸刷均为植设有刷毛的一体式刷头，难以根据脸部弧形来适度形变以达到贴合脸部弧形的目的。

发明内容

本发明针对现有技术中存在的缺陷，提供了可调压式自动洗脸刷。

为实现上述目的，本发明提供了如下技术方案：可调压式自动洗脸刷，包括机筒、刷头、连接环和马达，刷头和马达的转轴连接，所述机筒上端设置有连接环，所述连接环上端设置有刷头，所述机筒左右两侧开孔设置有插槽，所述插槽内卡接有卡板，所述机筒通过卡板固定连接有刷头环，所述连接环嵌入设置于刷头环中，所述机筒与刷头环连接处套接有胶环，所述连接环内开槽设置有连接内腔，所述刷头环中部开孔设置有刷头口，所述刷头卡接于刷头口内壁；所述机筒底端开槽设置有接口，所述接口下端插接有接插块，所述机筒通过接插块固定连接有底盘，所述接口内侧通过接插块电性连接有蓄电池，所述蓄电池上端电性连接有马达，所述马达中部套接有马达盘，所述马达盘左右两端对称设置有升降板；所述马达盘为环状结构套接于马达外侧壁，所述连接环的连接内腔左右两端嵌接有胶垫块，所述胶垫块下端连接有立柱，所述升降板上端开槽设置有立柱槽，所述立柱位于所述立柱槽内并且和所述升降板顶靠，所述刷头中部环形分布有软刷毛，所述软刷毛下端固定连接有刷头座，所述刷头上端套接有刷盘架，所述刷盘架底端固定连接有底架，所述刷盘架和所述刷头之间设置有弹性软胶件，所述胶垫块和所述底架顶靠,所述刷头上表面均匀分布有海绵刷毛，所述海绵刷毛底端固定连接有毛刷块，所述毛刷块设置于活动腔，所述活动腔内嵌接有软质弹簧片，且活动腔内弹簧片与毛刷块连接且软刷毛通过刷头座与刷盘架固接，并且刷头座与底架固定连接。

上述技术方案中，所述刷盘架为一种圆盘塑片，且刷盘架横向设置于刷头上端，所述刷盘架表面均匀分布有若干个圆孔，且海绵刷毛与软刷毛均贯穿于刷盘架圆孔。

上述技术方案中，所述软刷毛为软羊毛，

上述技术方案中，所述马达盘内侧卡接有铜圈圆盘，并且马达盘内部铜圈圆盘套接于马达内电驱绕组。

上述技术方案中，所述机筒上表面开槽设置有安装槽，且刷头环侧壁均匀分布有磨孔，所述机筒正面嵌接有按钮，且刷头中部开孔设置有轴口，所述马达下端连接有马达轴承座。

上述技术方案中，所述底架为圆盘状，且底架卡接于连接内腔内壁。

本发明具有如下有益效果：1.在使用时不单以刷头与皮肤接触后的反作用力反馈进行纵向伸缩，能以其软刷毛与肌肤接触后，经由与之刷头座相连的底盘受软刷毛作用力而改变与刷头的纵向间距，以通过纵向间距的改变实现刷头与连接环的弹性伸缩，软刷毛经由纵向收缩后能与海绵刷毛形成高低差，从而在使用时能以其动态变化的高低差更好贴合人脸表面菱角及弧面T型区域，提高了洗脸刷的适用性；

2.相比于现有的洗脸刷的长柄喷头式横向结构设计，该种洗脸刷采用相比于长柄结构横截面积较小的筒式结构，以其整体体积的缩小使得洗脸刷便携性上有所提升，方便于携带。

3.使用者在进行洁面时，其刷头结构采用以海绵刷毛为主、羊毛软刷毛为次的交错分布面以与使用者面皮肤进行接触，通过海绵刷毛的易吸收特性能在刷毛与肌肤毛孔接触时对深沉微小细孔内杂质进行吸附，在保证洁面效果的同时，能以海绵刷毛之间设有的羊毛软刷毛的弹性摩擦特性来辅助海绵刷毛接触清洁，并且相比于海绵刷毛，其更柔软的特性能提高使用者洁面体验。

附图说明

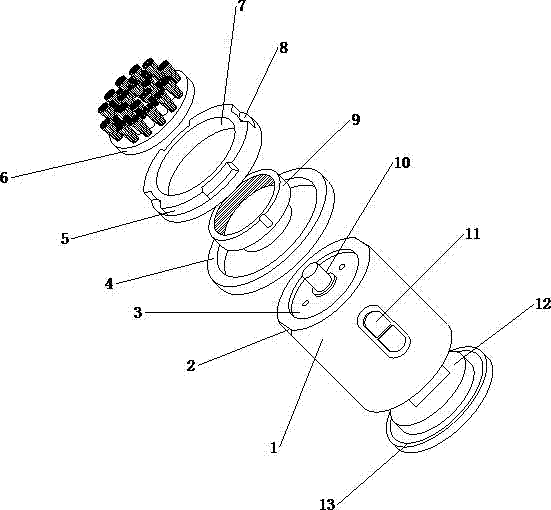

图1为本发明实施例的整体结构示意图。

图2为本发明实施例的刷头内部结构示意图。

图3为本发明实施例的连接环局部结构示意图。

图4为本发明实施例的机筒内部结构示意图。

具体实施方式

参见图1-4，本发明公开的可调压式自动洗脸刷，包括机筒1、刷头6和连接环9，所述机筒1上端设置有连接环9，所述连接环9上端设置有刷头6，所述机筒1左右两侧开孔设置有插槽2，其机筒1的立式筒结构体积小，使用时仅需简易握持机筒1筒身，方便使用的同时以体积小的特点方便携带，所述插槽2内卡接有卡板25，所述机筒1通过卡板25固定连接有刷头环5，所述连接环9嵌入设置于刷头环5中，所述机筒1与刷头环5连接处套接有胶环4，所述连接环9内开槽设置有连接内腔23，所述刷头环5中部开孔设置有刷头口7，所述刷头6卡接于刷头口7内壁；所述机筒1底端开槽设置有接口30，所述接口30下端插接有接插块12，所述机筒1通过接插块12固定连接有底盘13，所述接口30内侧通过接插块12电性连接有蓄电池29，所述蓄电池29上端电性连接有马达26，所述马达26包括转轴10，所述马达26中部套接有马达盘32，所述马达盘32左右两端对称设置有升降板28；所述马达盘32为环状结构套接于马达26外侧壁，且马达盘32内侧卡接有铜圈圆盘，并且马达盘32内部铜圈圆盘套接于马达26内电驱绕组，所述连接环9的连接内腔23左右两端嵌接有胶垫块22，所述胶垫块22下端连接有立柱24，所述升降板28上端开槽设置有立柱槽27，所述立柱24位于所述立柱槽内并且和所述升降板28顶靠，所述刷头6中部环形分布有软刷毛16，所述软刷毛16下端固定连接有刷头座19，所述刷头6上端套接有刷盘架17，所述刷盘架17底端固定连接有底架21，所述刷盘架17和所述刷头之间设置有弹性软胶件200，所述胶垫块22和所述底架21顶靠。

所述立柱槽27槽口位置与立柱24横向位置一致，且立柱24侧壁与立柱槽27内壁滑动连接，所述升降板28与立柱24连接，且升降板28呈左右对称纵向设置于立柱槽27内。上述结构，在当刷头6与使用者面部进行物理接触后，经由刷头6接触后力的反馈（具体的，经由刷盘架17和底架接触后反馈接触力），以立柱24与之升降板28接触后于立柱槽27中作纵向伸缩时，依照旋转磁场原则，能通过立柱24纵向伸缩过程改变与之马达盘32相连的铜圈圆盘于马达26中的位置，在铜圈圆盘受马达盘32活动而以铜圈圆盘压缩马达26内部空间时，以内部空间的压缩影响马达26电驱绕组活动区间，后通过马达26电驱绕组经由旋转磁场的变化改变其转速，从而实现刷头6与使用者面部接触的差异度来动态改变洗脸刷贴合皮肤时反馈的震动频率，避免了使用者使用不当导致刷头6与面部过度接触造成面部角质层受损的情况发生。

所述刷头6上表面均匀分布有海绵刷毛15，通过海绵刷毛15的易吸收特性，能在海绵刷毛15与使用者面部皮肤接触时以海绵压缩膨胀后的吸力吸附毛孔中脏污杂质，提高了洗脸刷的洁面效果，在保证洁面效果的同时，所述海绵刷毛15底端固定连接有毛刷块14，所述毛刷块14设置于活动腔20内，所述活动腔20内嵌接有软质弹簧片，所述软质弹簧片整体提供的弹力小于所述弹性软胶200整体所提供的弹力。且活动腔20内弹簧片与毛刷块14连接，在海绵刷毛15与面部肌肤接触后，通过接触时产生的反作用力影响固定海绵刷毛15的毛刷块14，从而通过毛刷块14受力后在活动腔20中挤压内部软质弹簧片的动态伸缩过程来平衡海绵刷毛15经由转轴产生的震动，保证了洗脸刷在工作时刷头的稳定性。

为使本发明结构更加合理，作为优选的，本实施例所述软刷毛16为软羊毛，且软刷毛16通过刷头座19与刷盘架17固接，并且刷头座19与底架21固定连接，通过软刷毛16羊毛峰毛长、弹性强、毛峰厚实的特性，能保证软刷毛16在与面部肌肤接触后以细微震动通过弹性补偿快速清洁接触面，并通过软刷毛16通过刷头座19与之刷盘架17的固定方式保证软刷毛16的整体平整度，从而进一步保证软刷毛16的清洁效果。

所述刷盘架17为一种圆盘塑片，其具有包围所述刷头的包边，且刷盘架17横向设置于刷头6上端，所述刷盘架17表面均匀分布有若干个圆孔，且海绵刷毛15与软刷毛16均贯穿于刷盘架17圆孔，当海绵刷毛15与软刷毛16经由底架21进行纵向伸缩时，能以其海绵刷毛15与软刷毛16伸缩过程中经过刷盘架17圆孔时通过圆孔进行收束，以刷盘架17的动态伸缩收束来压缩海绵刷毛15与软刷毛16刷毛间距，从而将水分挤出，方便刷毛的干燥再使用，为日常的高频率使用提供了便利。

作为优选的，所述机筒1上表面开槽设置有安装槽3，且刷头环5侧壁均匀分布有磨孔8，所述机筒1正面嵌接有按钮11，且刷头6中部开孔设置有轴口18，所述马达26下端连接有马达轴承座31。

上述实施例对本发明的具体描述，只用于对本发明进行进一步说明，不能理解为对本发明保护范围的限定，本领域的技术工程师根据上述发明的内容对本发明作出一些非本质的改进和调整均落入本发明的保护范围之内。
