技术领域

本发明涉及公共设施领域，具体是一种公用厕所小便器。

背景技术

小便器多用于公共建筑的卫生间。现在有些家庭的卫浴间也装有小便器。按结构分为：冲落式、虹吸式。按安装方式分为：斗式、落地式、壁挂式，虽然小便器种类繁多，结构各异，但是由于其在根本结构上依然采用一体化的结构设计，且人性化设计缺失，使其在实际使用中出现种种问题。

为了解决上述问题，提出本发明，克服了当前使用的公共小便器，由于采用一体式设计结构和安装结构，使得用户在使用时，由于小便器型号大小不同造成小便过程溅射，和外溢等问题，解决了当前使用的公共小便器，由于采用独立式结构设计，造成其难以针对不同的用户，不能快速针对性的变化，造成小便姿势适应小便器，且易弄脏鞋裤等问题，使得本发明具有结构设计新颖，传动稳定高效，适应性强，降低了溅射概率，人性化强等优点。

发明内容

本发明的目的在于提供一种公用厕所小便器，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种公用厕所小便器，包括竖直设置的弧面安装板，所述弧面安装板的左侧设置有弧面导向安装板，弧面导向安装板的左侧通过下半段设置的适应驱动结构和中间位置设置的转动导向结构活动设置有弧形导流安装板，弧形导流安装板的左侧均匀设置有若干防溅菱形块，弧形导流安装板的右侧覆盖设置有转动齿条，且弧形导流安装板的内部沿弧度镶嵌设置有输液导流管，弧面安装板的左上角和左下角均竖直伸出设置有固定安装板，输液导流管的上半段均向左侧等角度伸出设置有均匀射流结构，弧形导流安装板的下半段中间位置竖直相向设置有锥面导流孔，锥面导流孔得上端设置有弧面导流滤网，弧面导向安装板的左下角配合向上设置有范围性集流槽，范围性集流槽的下端向右下倾斜贯穿伸出设置有排水管，输液导流管的下端配合弧形导流安装板的下端向右伸出设置有雾化清洗结构，弧形导流安装板的下端左侧设置有红外传感器，弧形导流安装板的上端左侧设置有身高检测仪，身高检测仪右侧的弧形导流安装板内镶嵌设置有总控制器。

作为本发明进一步的方案：所述输液导流管的上端向右伸出设置有橡胶弹性导流管，橡胶弹性导流管的右端贯穿弧面导向安装板和弧面安装板设置有进液管，进液管的中间位置配合弧面安装板和弧面导向安装板镶嵌设置有加速导流结构。

作为本发明进一步的方案：所述加速导流结构包括进液管中间位置配合弧面安装板和弧面导向安装板水平镶嵌设置的导流安装筒，导流安装筒的中间位置通过电机安装筒水平设置有加速电机，电机安装筒的外侧配合导流安装筒等角度设置有若干导流安装柱，加速电机的左右两端均通过伸出的电机转轴设置有加速叶轮。

作为本发明进一步的方案：所述适应驱动结构包括弧面导向安装板的下半段等角度通过三角安装板及其上端设置的驱动电机同轴安装的驱动齿轮，驱动齿轮与转动齿条啮合。

作为本发明进一步的方案：所述转动导向结构包括弧面导向安装板中间位置配合弧形导流安装板等角度通过三角安装板及其上端设置的转轴同轴安装的限位导向轮。

作为本发明进一步的方案：所述均匀射流结构包弧形导流安装板上半段连通输液导流管向左等角度设置的若干均流筒，均流筒与输液导流管连接处均设置有电磁阀，均流筒的下侧等间距竖直向下设置有射流管。

作为本发明再进一步的方案：所述雾化清洗结构包括弧形导流安装板的左端内部连通输液导流管镶嵌设置的弧形分流管，弧形分流管与输液导流管连接处均设置有电磁阀，弧形分流管向右等角度设置有若干雾化射流管，且输液导流管配合红外传感器镶嵌设置有启闭电磁阀。

与现有技术相比，本发明的有益效果是：克服了当前使用的公共小便器，由于采用一体式设计结构和安装结构，使得用户在使用时，由于小便器型号大小不同造成小便过程溅射，和外溢等问题，解决了当前使用的公共小便器，由于采用独立式结构设计，造成其难以针对不同的用户，不能快速针对性的变化，造成小便姿势适应小便器，且易弄脏鞋裤等问题，使得本发明具有结构设计新颖，传动稳定高效，适应性强，降低了溅射概率，人性化强等优点。

附图说明

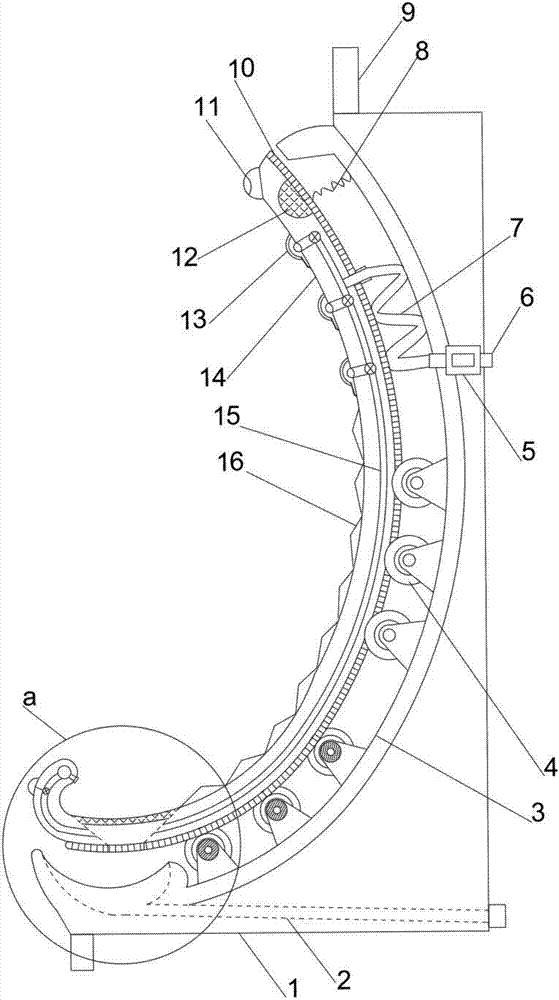

图1为一种公用厕所小便器的结构示意图。

图2为一种公用厕所小便器的局部结构示意图。

图3为一种公用厕所小便器中均匀射流结构的结构示意图。

图4为一种公用厕所小便器中雾化清洗结构的结构示意图。

图5为一种公用厕所小便器中加速导流结构的结构示意图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1～5，本发明实施例中，一种公用厕所小便器，包括竖直设置的弧面安装板1，所述弧面安装板1的左侧设置有弧面导向安装板3，弧面导向安装板3的左侧通过下半段设置的适应驱动结构和中间位置设置的转动导向结构活动设置有弧形导流安装板14，所述适应驱动结构包括弧面导向安装板3的下半段等角度通过三角安装板及其上端设置的驱动电机23同轴安装的驱动齿轮24，驱动齿轮24与转动齿条10啮合，所述转动导向结构包括弧面导向安装板3中间位置配合弧形导流安装板14等角度通过三角安装板及其上端设置的转轴同轴安装的限位导向轮4，弧形导流安装板14的左侧均匀设置有若干防溅菱形块16，弧形导流安装板14的右侧覆盖设置有转动齿条10，且弧形导流安装板14的内部沿弧度镶嵌设置有输液导流管15，所述输液导流管15的上端向右伸出设置有橡胶弹性导流管7，橡胶弹性导流管7的右端贯穿弧面导向安装板3和弧面安装板1设置有进液管6，进液管6的中间位置配合弧面安装板1和弧面导向安装板3镶嵌设置有加速导流结构，所述加速导流结构包括进液管6中间位置配合弧面安装板1和弧面导向安装板3水平镶嵌设置的导流安装筒5，导流安装筒5的中间位置通过电机安装筒水平设置有加速电机29，电机安装筒的外侧配合导流安装筒5等角度设置有若干导流安装柱28，加速电机29的左右两端均通过伸出的电机转轴设置有加速叶轮27，弧面安装板1的左上角和左下角均竖直伸出设置有固定安装板9，输液导流管15的上半段均向左侧等角度伸出设置有均匀射流结构，所述均匀射流结构包弧形导流安装板14上半段连通输液导流管15向左等角度设置的若干均流筒13，均流筒13的下侧等间距竖直向下设置有射流管26，弧形导流安装板14的下半段中间位置竖直相向设置有锥面导流孔17，锥面导流孔17得上端设置有弧面导流滤网18，弧面导向安装板3的左下角配合向上设置有范围性集流槽22，范围性集流槽22的下端向右下倾斜贯穿伸出设置有排水管2，输液导流管15的下端配合弧形导流安装板14的下端向右伸出设置有雾化清洗结构，所述雾化清洗结构包括弧形导流安装板14的左端内部连通输液导流管15镶嵌设置的弧形分流管19，弧形分流管19向右等角度设置有若干雾化射流管25，且输液导流管15配合红外传感器21镶嵌设置有启闭电磁阀20，弧形导流安装板14的下端左侧设置有红外传感器21，弧形导流安装板14的上端左侧设置有身高检测仪11，身高检测仪右侧的弧形导流安装板14内镶嵌设置有总控制器12。

本发明的工作原理是：用户站立于装置前端，通过红外传感器21检测，随后启动身检测仪11，通过总控制器12内设置的单片机及程序控制，启动驱动齿轮24转动，使其配合转动齿条10使得弧形导流安装板14在限位导向轮4转动限位下，实现转动，盖面下端伸出的面积，适应不同身高人群的小便需求，并配合防溅菱形块16缓慢流下，通过弧面导流滤网18和锥面导流孔17落入范围性集流槽22并从排水管2排出，当红外传感器21检测用户离开时，通过启动电磁阀20，使得水进入弧形分流管19和均流筒13，并通过射流管26和雾化射流管25对弧形导流安装板14的内侧进行冲刷，为了解决水流动力不足，通过加速电机29得电驱动加速叶轮27实现，克服了当前使用的公共小便器，由于采用一体式设计结构和安装结构，使得用户在使用时，由于小便器型号大小不同造成小便过程溅射，和外溢等问题，解决了当前使用的公共小便器，由于采用独立式结构设计，造成其难以针对不同的用户，不能快速针对性的变化，造成小便姿势适应小便器，且易弄脏鞋裤等问题，使得本发明具有结构设计新颖，传动稳定高效，适应性强，降低了溅射概率，人性化强等优点。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
