技术领域

本发明涉及通讯设备技术领域，尤其涉及一种通讯设备生产用便于散热的焊接装置。

背景技术

通讯设备，英文简称ICD，全称IndustrialCommunicationDevice。本栏目将全面介绍适用于工控环境的有线通讯设备和无线通讯设备。有线通讯设备主要介绍解决工业现场的串口通讯、专业总线型的通讯、工业以太网的通讯以及各种通讯协议之间的转换设备。无线通讯设备主要是无线AP、无线网桥、无线网卡、无线避雷器、天线等设备。

通讯设备包含很多种器械设备，且通讯设备的制作材质使用较为广泛，现有的一些通讯设备在制作过程中需要进行焊接处理，现有的焊接装置多为人工使用焊机焊接，使用时移动不便，且焊接的劳动强度大，且焊机工作时容易产热，不及时散热容易造成设备损伤。

经检索，中国专利申请号为CN201721201218.9的专利，公开了一种手推的焊接装置，包括焊接小车、焊接装置、供电装置、二氧化碳气体瓶、远程控制装置、遥控器；所述的焊接小车下端安装有前轮子、后轮子；所述的焊接小车的左侧安装有手推型的把手；所述的焊接小车从左至右依次安装有焊接装置、供电装置、二氧化碳气体瓶。上述专利中的一种手推的焊接装置存在以下不足：焊机散热不足容易损坏，同时焊接产生的废渣和废气不便集中处理，容易污染环境。

发明内容

基于通讯设备生产用焊接装置散热不足、污染严重的技术问题，本发明提出了一种通讯设备生产用便于散热的焊接装置。

本发明提出的一种通讯设备生产用便于散热的焊接装置，包括底座，所述底座顶部外部的四侧均通过螺钉固定有减震柱，且四个减震柱的顶部外部通过螺钉固定有同一个支撑板，所述支撑板顶部外壁的四角均通过螺钉固定有第一液压杆，且四个第一液压杆的顶部外壁通过螺钉固定有同一个防护箱，所述防护箱一侧外壁的顶部焊接有第一支撑框，且第一支撑框一侧外壁的两边均开有滑动孔，滑动孔的内壁滑动连接有滑动杆，两个所述滑动杆的一侧外壁通过螺钉固定有同一个第二支撑框，且第二支撑框的底部外壁通过螺钉固定有驱动箱，所述驱动箱的一侧外壁开有散热口，且散热口的内壁通过螺钉固定有防尘网，所述防护箱的一侧外壁通过螺钉固定有集尘箱，且集尘箱的一侧外壁插接有第一导尘管，集尘箱的底部内壁通过螺钉固定有空气净化器，所述防护箱一侧外壁的底部焊接有支撑台，且支撑台的顶部外壁通过螺钉固定有吸尘机，所述吸尘机的输出端插接有第二导尘管，所述防护箱的一侧外壁开有第一开口，且第一开口的两侧内壁均通过铰链连接有侧门，侧门的一侧外壁通过螺钉固定有把手。

优选地，所述驱动箱顶部内壁的一侧通过螺钉固定有第一伺服电机，且驱动箱顶部内壁的另一侧转动连接有转动柱，第一伺服电机的输出轴通过皮带与转动柱形成传动配合，驱动箱的底部内壁通过螺钉固定有散热扇。

优选地，所述转动柱的底部外壁通过螺钉固定有第三液压杆，且第三液压杆的底部外壁通过螺钉固定有电控滑轨。

优选地，所述电控滑轨的内壁滑动连接有滑块，且滑块的底部外壁通过螺钉固定有固定板，固定板的一侧外壁通过螺钉固定有两个第二液压杆，且两个第二液压杆的一端通过铰链连接有同一个焊枪固定架，焊枪固定架的一侧外壁通过螺钉固定有焊枪。

优选地，所述固定板的一侧外壁通过螺钉固定有第一管体固定座，且焊枪固定架的一侧外壁通过螺钉固定有第二管体固定座，第一管体固定座的一侧外壁开有第一通孔，第二管体固定座的一侧外壁开有第二通孔，第二导尘管依次穿过第一通孔和第二通孔，第二导尘管靠近第二管体固定座的一端插接有吸尘罩。

优选地，所述底座顶部内壁的四角均通过螺钉固定有第四液压杆，且四个第四液压杆的底部外壁通过螺钉固定有同一个底板，底板的底部外壁的四角均通过螺栓固定有万向轮。

优选地，所述第一支撑框的一侧内壁通过螺钉固定有第二伺服电机，且第二伺服电机的输出轴通过联轴器连接有丝杠，丝杠的外壁通过螺纹连接有联动架，联动架的一端通过螺钉固定有第二支撑框的一侧内壁。

优选地，所述防护箱的内壁通过螺钉固定有隔音板，且隔音板为框型结构，隔音板的底部内壁通过螺栓固定有焊机，焊机的输出端通过导管与焊枪相连接，隔音板的顶部内壁通过螺钉固定有制冷压缩机。

优选地，所述第一液压杆、吸尘机、第二液压杆、电控滑轨、第一伺服电机、第三液压杆、散热扇、第四液压杆、第二伺服电机、制冷压缩机和隔音板均连接有开关，且开关连接有处理器。

优选地，所述隔音板顶部内壁通过螺钉固定有温度传感器，且温度传感器的信号输出端通过信号线与处理器的信号输入端相连接。

本发明中的有益效果为：

1、通过设置防护箱、隔音板和减震柱，提高了设备工作时的减震效果，同时有效隔离噪音，降低了设备工作时的噪音污染，提高了工人的工作环境。

2、通过设置吸尘机、空气净化器和集尘箱，能够将焊接工作时产生的废渣和废气，集中收集处理，降低了焊接过程中对环境的污染，方便废渣的处理。

3、通过设置散热扇和制冷压缩机，能够对伺服电机和焊机进行散热处理，避免设备工作时产热损坏的现象发生，提高了设备的使用寿命。

4、通过设置第二液压杆、第三液压杆和电控滑轨能够自由调节焊接的位置移动，提高了设备调节的灵活度和焊接范围，同时第二液压杆，能够自由调节焊枪的焊接角度，半自动化焊接，降低了人工劳动强度。

附图说明

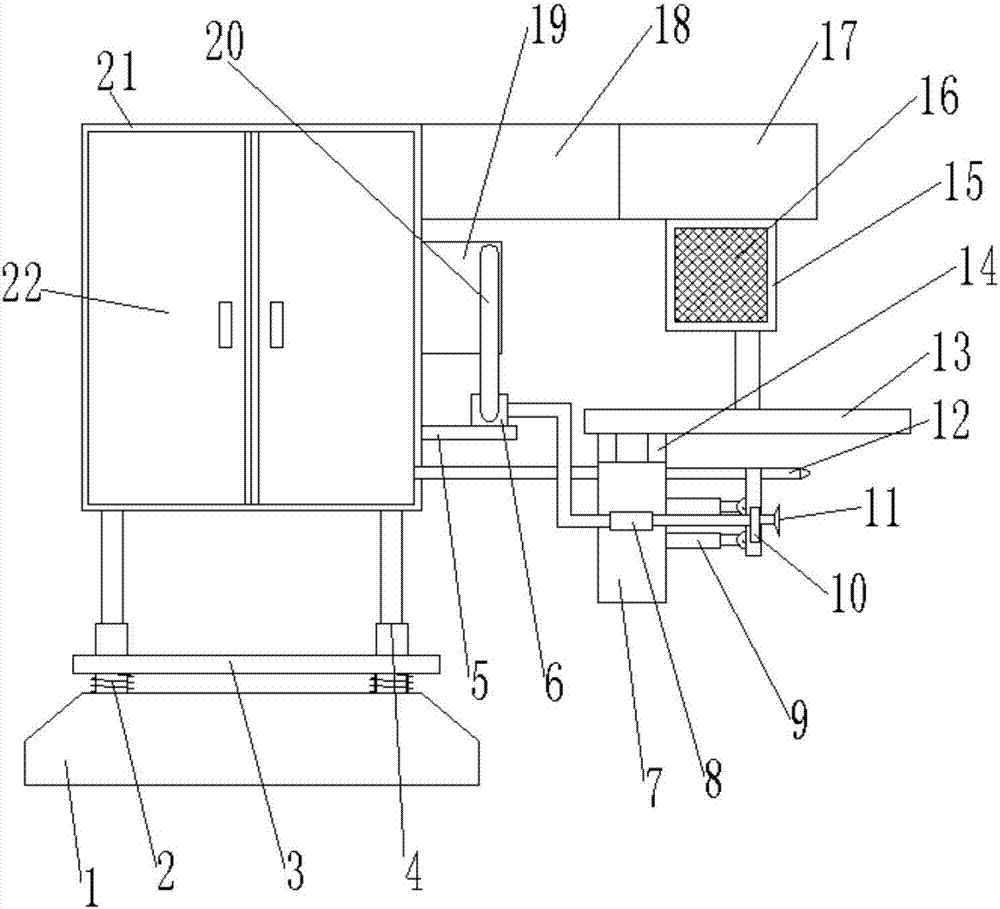

图1为本发明提出的一种通讯设备生产用便于散热的焊接装置的整体结构示意图；

图2为本发明提出的一种通讯设备生产用便于散热的焊接装置的驱动箱结构示意图；

图3为本发明提出的一种通讯设备生产用便于散热的焊接装置的底座结构示意图；

图4为本发明提出的一种通讯设备生产用便于散热的焊接装置的第一支撑框和第二支撑框结构剖视图；

图5为本发明提出的一种通讯设备生产用便于散热的焊接装置的防护箱结构示意图。

图中：1底座、2减震柱、3支撑板、4第一液压杆、5支撑台、6吸尘机、7固定板、8第一管体固定座、9第二液压杆、10第二管体固定座、11吸尘罩、12焊枪、13电控滑轨、14滑块、15驱动箱、16防尘网、17第二支撑框、18第一支撑框、19集尘箱、20第一导尘管、21防护箱、22侧门、23转动柱、24第一伺服电机、25第三液压杆、26散热扇、27第四液压杆、28底板、29万向轮、30第二伺服电机、31丝杠、32联动架、33滑动杆、34制冷压缩机、35隔音板、36焊机。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-5，一种通讯设备生产用便于散热的焊接装置，包括底座1，底座1顶部外部的四侧均通过螺钉固定有减震柱2，且四个减震柱2的顶部外部通过螺钉固定有同一个支撑板3，支撑板3顶部外壁的四角均通过螺钉固定有第一液压杆4，且四个第一液压杆4的顶部外壁通过螺钉固定有同一个防护箱21，防护箱21一侧外壁的顶部焊接有第一支撑框18，且第一支撑框18一侧外壁的两边均开有滑动孔，滑动孔的内壁滑动连接有滑动杆33，两个滑动杆33的一侧外壁通过螺钉固定有同一个第二支撑框17，且第二支撑框17的底部外壁通过螺钉固定有驱动箱15，驱动箱15的一侧外壁开有散热口，且散热口的内壁通过螺钉固定有防尘网16，防护箱21的一侧外壁通过螺钉固定有集尘箱19，且集尘箱19的一侧外壁插接有第一导尘管20，集尘箱19的底部内壁通过螺钉固定有空气净化器，防护箱21一侧外壁的底部焊接有支撑台5，且支撑台5的顶部外壁通过螺钉固定有吸尘机6，吸尘机6的输出端插接有第二导尘管，防护箱21的一侧外壁开有第一开口，且第一开口的两侧内壁均通过铰链连接有侧门22，侧门22的一侧外壁通过螺钉固定有把手。

本发明中，驱动箱15顶部内壁的一侧通过螺钉固定有第一伺服电机24，且驱动箱15顶部内壁的另一侧转动连接有转动柱23，第一伺服电机24的输出轴通过皮带与转动柱23形成传动配合，驱动箱15的底部内壁通过螺钉固定有散热扇26，转动柱23的底部外壁通过螺钉固定有第三液压杆25，且第三液压杆25的底部外壁通过螺钉固定有电控滑轨13，电控滑轨13的内壁滑动连接有滑块14，且滑块14的底部外壁通过螺钉固定有固定板7，固定板7的一侧外壁通过螺钉固定有两个第二液压杆9，且两个第二液压杆9的一端通过铰链连接有同一个焊枪固定架，焊枪固定架的一侧外壁通过螺钉固定有焊枪12，固定板7的一侧外壁通过螺钉固定有第一管体固定座8，且焊枪固定架的一侧外壁通过螺钉固定有第二管体固定座10，第一管体固定座8的一侧外壁开有第一通孔，第二管体固定座10的一侧外壁开有第二通孔，第二导尘管依次穿过第一通孔和第二通孔，第二导尘管靠近第二管体固定座10的一端插接有吸尘罩11，底座1顶部内壁的四角均通过螺钉固定有第四液压杆27，且四个第四液压杆27的底部外壁通过螺钉固定有同一个底板28，底板28的底部外壁的四角均通过螺栓固定有万向轮29，第一支撑框18的一侧内壁通过螺钉固定有第二伺服电机30，且第二伺服电机30的输出轴通过联轴器连接有丝杠31，丝杠31的外壁通过螺纹连接有联动架32，联动架32的一端通过螺钉固定有第二支撑框17的一侧内壁，防护箱21的内壁通过螺钉固定有隔音板35，且隔音板35为框型结构，隔音板35的底部内壁通过螺栓固定有焊机36，焊机36的输出端通过导管与焊枪12相连接，隔音板35的顶部内壁通过螺钉固定有制冷压缩机34，第一液压杆4、吸尘机6、第二液压杆9、电控滑轨13、第一伺服电机24、第三液压杆25、散热扇26、第四液压杆27、第二伺服电机30、制冷压缩机34和隔音板35均连接有开关，且开关连接有处理器，隔音板35顶部内壁通过螺钉固定有温度传感器，且温度传感器的信号输出端通过信号线与处理器的信号输入端相连接，处理器的型号为ARM9TDMI。

使用时，通过万向轮29移动设备至合适位置，并通过第四液压杆27将万向轮收回，通过第一液压杆4调节设备的高度至合适位置，通过第三液压杆25下压电控滑轨13，并通过第一伺服电机24转动电控滑轨13的位置，通过第二液压杆9调节焊枪12的角度，启动焊机36进行焊接工作，当出现温度过高时，散热扇26和制冷压缩机34进行散热。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
