技术领域

本发明涉及管道清淤技术领域，具体是一种家用的管道手持型清淤装置。

背景技术

管道清淤是指将管道进行疏通，清理管道里面的淤泥等废物，保持长期畅通。管道清淤在市政部门的清理中，以及在日常工作生活中，都会经常的进行。在居民居住生活中，城市的下水管道需要集中并输送居民及道路污水，所以其中淤泥杂质非常多，极易淤结堵塞。而每一户居民或单位个体的管道中，因为长时间的排污也会有管道淤结堵塞的问题。

市政的管道清淤工作可以采用大型的管道清淤机械，而小单位个体的管道清淤，不便于使用大型的清淤机械，而且因为管道尺径以及淤泥杂质的容量相对不多，所以采用机械清淤会造成一定程度的能源浪费，而且机械清淤的成本较高，对于普通个体居民生活中管道清淤并不适用。

现有普通的手工清淤装置又太过于简单，一般为利用负压抽拉推送的装置，如搋子，这种一般适用于并不牢固的完全型堵塞，一旦堵塞并不完全或者黏性附着型堵塞，这种装置就无法适用；另一类如手持的铁链铁索，可以利用铁链铁索等推动转动进行清淤，适用较为方便，但是其适用性也较差，对于黏性附着物不便清理，只能够作为疏通适用，应用范围过小。

发明内容

本发明的目的在于提供一种家用的管道手持型清淤装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种家用的管道手持型清淤装置，包括筒体，所述筒体一端通过连接线连接设置有把手环，另一端贯穿设置有调节螺栓，所述筒体内还通过弹簧连接设置有垫片，所述垫片上端连接设置有限位杆，所述调节螺栓末端通过轴承转动连接设置有滑动块，所述滑动块由通过焊接或一体化成型组成的底板和推动部组成；所述滑动块位于筒体内靠近调节螺栓一侧时，所述垫片侧边贴合设置在所述推动部远离调节螺栓的末端两侧，所述滑动块位于筒体内远离调节螺栓一侧时，所述垫片侧边贴合设置在推动部靠近调节螺栓的末端两侧。

进一步的，所述筒体为圆柱形空腔结构，所述筒体为可拆卸结构，所述筒体和调节螺栓通过螺纹配合活动连接。

进一步的，所述底板和筒体内壁滑动配合，且所述底板两侧对称通过焊接或一体化成型方式固定设置有滑动凸起，所述滑动凸起与筒体内壁嵌入设置的滑动槽对应配合设置，所述滑动槽在筒体内壁沿调节螺栓的移动方向延伸设置，所述底板和调节螺栓转动连接。

进一步的，所述垫片为筒体内沿推动部侧面贴合设置有多组，所述垫片和推动部贴合面滑动配合，所述垫片靠近筒体的侧面固定连接设置有多组限位杆，所述限位杆滑动贯穿筒体侧壁向外延伸，所述弹簧位于相邻所述限位杆之间的垫片上。

进一步的，所述限位杆末端还连接设置有多组刷毛。

进一步的，所述连接线为挠性管道包裹尼龙绳组成，所述连接线末端与筒体连接固定。

进一步的，所述限位杆末端呈半圆球形，所述限位杆末端还嵌入设置有球槽，所述球槽呈开口设置，所述球槽中滑动配合设置有滚珠，所述球槽和滚珠的半径小于所述限位杆末端半圆球的半径。

与现有技术相比，本发明的有益效果是：在通过调节螺栓带动滑动块移动时，可以将限位杆末端调节至于管道内壁滑动贴合，手持把手环带动连接线向管道中推筒体，并施加轴向力，即可通过限位杆和刷毛将管道内附着杂质刮下，与此同时调节螺栓和筒体末端还可以将附着堵塞物不断推动，转动式的推动更加容易将杂质清除，配合向管道中注水即可清淤排污；在推动时，可以通过滚珠和球槽的配合减小阻力，便于筒体的转动，从而可以提高筒体的转动效率，更好的通过刷毛清除管道内的附着物；活动调节方式可以便于适应不同尺径的管道，在家庭使用中更加灵活方便；结构简单易于装配清理，无需供能可手持使用，方便在各种情况下使用。

附图说明

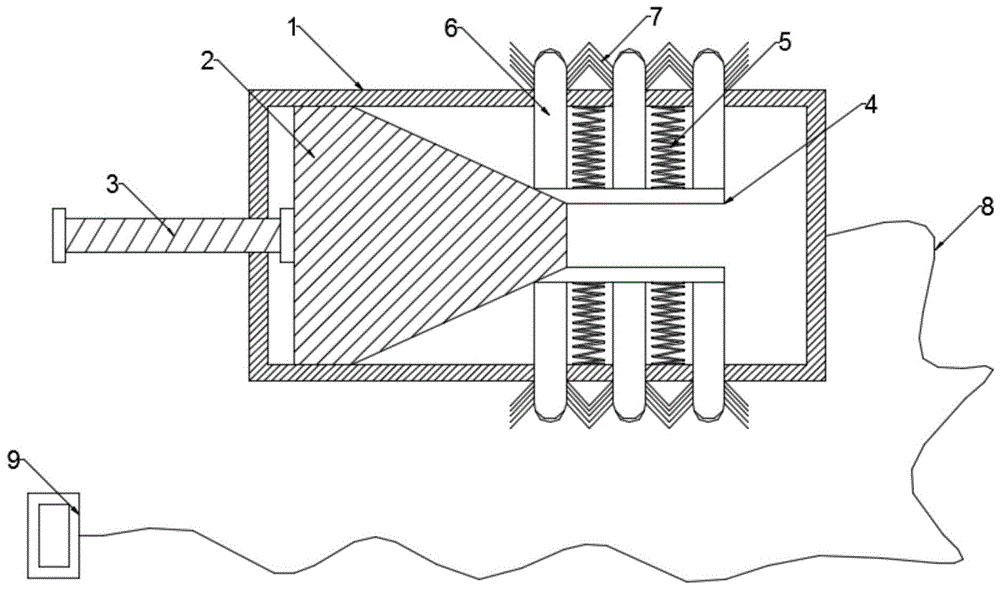

图1为一种家用的管道手持型清淤装置的结构示意图。

图2为一种家用的管道手持型清淤装置中滑动块的结构示意图。

图3为一种家用的管道手持型清淤装置中限位杆的结构示意图。

图中：1-筒体，2-滑动块，21-底板，22-推动部，23-滑动凸起，3-调节螺栓，4-垫片，5-弹簧，6-限位杆，61-球槽，62-滚珠，7-刷毛，8-连接线，9-把手环。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

实施例1

请参阅图1～2，本发明实施例中，一种家用的管道手持型清淤装置，包括筒体1，所述筒体1一端通过连接线8连接设置有把手环9，另一端贯穿设置有调节螺栓3，所述筒体1内还通过弹簧5连接设置有垫片4，所述垫片4上端连接设置有限位杆6，所述调节螺栓3末端通过轴承转动连接设置有滑动块2，所述滑动块2由通过焊接或一体化成型组成的底板21和推动部22组成；所述滑动块2位于筒体1内靠近调节螺栓3一侧时，所述垫片4侧边贴合设置在所述推动部22远离调节螺栓3的末端两侧，所述滑动块2位于筒体1内远离调节螺栓3一侧时，所述垫片4侧边贴合设置在推动部22靠近调节螺栓3的末端两侧。

所述筒体1为圆柱形空腔结构，所述筒体1为可拆卸结构，可以为圆筒配合螺纹盖组成，所述筒体1和调节螺栓3通过螺纹配合活动连接，使用时将调节螺栓3一端塞入到管道中。

所述底板21和筒体1内壁滑动配合，且所述底板21两侧对称通过焊接或一体化成型方式固定设置有滑动凸起23，所述滑动凸起23与筒体1内壁嵌入设置的滑动槽对应配合设置，所述滑动槽在筒体1内壁沿调节螺栓3的移动方向延伸设置，所述底板21和调节螺栓3转动连接。

所述垫片4为筒体1内沿推动部22侧面贴合设置有多组，所述垫片4和推动部22贴合面滑动配合，所述垫片4靠近筒体1的侧面固定连接设置有多组限位杆6，所述限位杆6滑动贯穿筒体1侧壁向外延伸，所述弹簧5位于相邻所述限位杆6之间的垫片4上。

所述限位杆6末端还连接设置有多组刷毛7。这样在限位杆6末端和管道接触时，刷毛7可以清刷管道内的粘稠附着物，从而在清淤时能够更加彻底。

所述连接线8为挠性管道包裹尼龙绳组成，所述连接线8末端与筒体1连接固定，所述连接线8具有柔性特质，但是在施加沿连接线8的轴向力时，可以带动筒体1进行转动，且连接线8还具有一定的硬度，便于通过连接线8将筒体1推入管道内，这样在通过调节螺栓3带动滑动块2移动时，可以将限位杆6末端调节至于管道内壁滑动贴合，手持把手环9带动连接线8向管道中推筒体1，并施加轴向力，即可通过限位杆6和刷毛7将管道内附着杂质刮下，与此同时调节螺栓3和筒体1末端还可以将附着堵塞物不断推动，转动式的推动更加容易将杂质清除，配合向管道中注水即可清淤排污。

实施例2

请参阅图3，本发明实施例中，一种家用的管道手持型清淤装置，在实施例1的基础上，为了避免限位杆6和管道内壁阻力过大造成推动清淤困难，所述限位杆6末端呈半圆球形，所述限位杆6末端还嵌入设置有球槽61，所述球槽61呈开口设置，所述球槽61中滑动配合设置有滚珠62，所述球槽61和滚珠62的半径小于所述限位杆6末端半圆球的半径。这样在推动时，可以通过滚珠62和球槽61的配合减小阻力，便于筒体1的转动，从而可以提高筒体1的转动效率，更好的通过刷毛7清除管道内的附着物。

本发明的工作原理是：在通过调节螺栓3带动滑动块2移动时，可以将限位杆6末端调节至于管道内壁滑动贴合，手持把手环9带动连接线8向管道中推筒体1，并施加轴向力，即可通过限位杆6和刷毛7将管道内附着杂质刮下，与此同时调节螺栓3和筒体1末端还可以将附着堵塞物不断推动，转动式的推动更加容易将杂质清除，配合向管道中注水即可清淤排污；在推动时，可以通过滚珠62和球槽61的配合减小阻力，便于筒体1的转动，从而可以提高筒体1的转动效率，更好的通过刷毛7清除管道内的附着物；活动调节方式可以便于适应不同尺径的管道，在家庭使用中更加灵活方便；结构简单易于装配清理，无需供能可手持使用，方便在各种情况下使用。

本发明使用到的标准零件均可以从市场上购买，异形件根据说明书的和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中，常规的型号，加上电路连接采用现有技术中常规的连接方式，在此不再详述。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
