技术领域
本发明涉及节能环保技术领域,具体为一种节能环保家用粉碎排水管。
背景技术
现在家庭厨房用的排水管,包括进水管、出水管及连接它们的弯头,弯头一般为S状或者V状,这样设计是在不排水时还在弯头里面存有部分水,这部分水可以起到防臭等作用。但是该部分水里面会有沉淀,长时间积累,会堵塞弯头影响下水,现有技术的粉碎机排水管的排水结构,是通过排水管压盖将排水管与密封圈通过螺钉固装在粉碎腔排水口处,在家用污水排放中,对污水中的固体垃圾处理不佳,容易堵塞排放管道,不经过处理的污水直接排放会加重城市排放系统的负担。
发明内容
(一)解决的技术问题
针对现有技术的不足,本发明提供了一种节能环保家用粉碎排水管,解决了污水中的固体垃圾处理不佳,容易堵塞排放管道,不经过处理的污水直接排放会加重城市排放系统的负担的问题。
(二)技术方案
为实现以上目的,本发明通过以下技术方案予以实现:一种节能环保家用粉碎排水管,包括下排管,所述下排管内部上方设置有下水粉碎装置,所述下排管内部下方设置有固液分离漏网,所述下排管侧面开设有排水连接件,所述排水连接件外侧固定连接有转接头,所述转接头下方设置有U型排污水管,所述下水粉碎装置顶部固定连接有排污进料口,所述下水粉碎装置顶部外侧设置有固定翼,所述下排管内侧上方设置有固定架,所述固定翼通过安装螺栓与固定架固定连接,所述下排管下方设置有巨型颗粒分离腔,所述巨型颗粒分离腔内侧设置有分离盛放漏网,所述分离盛放漏网一侧设置有固定连接座,所述固定连接座外侧固定连接有拉动架,所述巨型颗粒分离腔位于固定连接座上方设置有固定装置,所述分离盛放漏网侧面设置有拉出口,所述固定连接座外圈设置有防漏胶圈,所述防漏胶圈位于固定连接座与分离盛放漏网之间的位置,所述下排管顶部固定连接有支撑顶架,所述下排管与支撑顶架之间螺纹连接,所述支撑顶架顶部两侧设置有连接架,所述连接架底部和顶部分别通过安装螺栓固定连接有底板连接件和顶部连接件,所述底板连接件底部与支撑顶架固定连接,所述顶部连接件设置有固定螺栓。
优选的,所述下水粉碎装置包括下水外壳,所述下水外壳内侧固定连接有连接支架,所述连接支架之间设置有粉碎电机,所述粉碎电机外侧设置有防水壳,所述粉碎电机通过输出轴转动连接有粉碎刀片。
优选的,所述下水外壳外侧设置有添加剂箱,所述添加剂箱通过导液管与下水外壳连通。
优选的,所述固液分离漏网上方设置有拉起把手,所述拉起把手与固液分离漏网转动连接。
优选的,所述下排管内侧设置有斜形放置架,所述固液分离漏网顶部设置有延伸台,所述固液分离漏网顶部的延伸台与斜形放置架连接。
优选的,所述固定装置包括外框架,所述外框架内侧设置有限位框一和限位框二,所述限位框一和限位框二内侧均设置有回位弹簧,所述限位框一和限位框二内侧的回位弹簧分别设置有移动杆和限位杆,所述移动杆和限位杆之间转动连接有推动杆。
优选的,所述外框架顶部设置有移动轨道槽,所述外框架通过移动轨道槽滑动连接有推动块,所述推动块底部与移动杆固定连接。
优选的,所述固定连接座位于限位杆正下方开设有限位卡槽。
优选的,所述巨型颗粒分离腔下方设置有排放腔,所述排放腔底部设置有排放管。
优选的,所述支撑顶架中间设置有下水管,所述下水管底部与排污进料口连接。
(三)有益效果
本发明提供了一种节能环保家用粉碎排水管。具备以下有益效果:
(1)、该节能环保家用粉碎排水管,通过生活污水排放从下水管排到下水粉碎装置上方的排污进料口中,下水粉碎装置内侧的粉碎电机启动带动粉碎刀片对污水中的较大的颗粒进行粉碎,粉碎后排放到下排管中,下排管内侧设置的固液分离漏网可以将固体垃圾和液体分开,一部分液体从排水连接件流出,通过U型排污水管直接排放出去,一部分带有固体的污水通过固液分离漏网后排放到巨型颗粒分离腔,巨型颗粒分离腔内侧的分离盛放漏网设置有较为巨大的孔洞,将一些比较大可能多堵塞排放管道的垃圾过滤,通过拉动架可以将分离盛放漏网从巨型颗粒分离腔取出,将垃圾直接倒入垃圾桶,达到了对生活污水内侧的垃圾进行粉碎处理分类排放的目的,固液分离的排放可以快速的排放走大量的水,不会出现液体堆积,固体颗粒根据大小进行选择排放,防止堵塞排水管,有效的防止加重对排放系统的负担,起到节能环保的目的,并且可以防止U型堵塞。
(2)、该节能环保家用粉碎排水管,推动固定装置的推动块移动移动杆,移动杆通过推动杆带动限位杆向上移动,限位杆离开固定连接座的限位卡槽,方便分离盛放漏网拉出,反之可以将分离盛放漏网固定在巨型颗粒分离腔内部,可以将固定连接座和分离盛放漏网稳定的固定,并且固定连接座内侧设置有防漏胶圈可以防止污水泄漏,下水粉碎装置两侧设置的添加剂箱可以同来添加分解液和除臭剂或者其他使用者需要的东西,方便后期使用。
附图说明

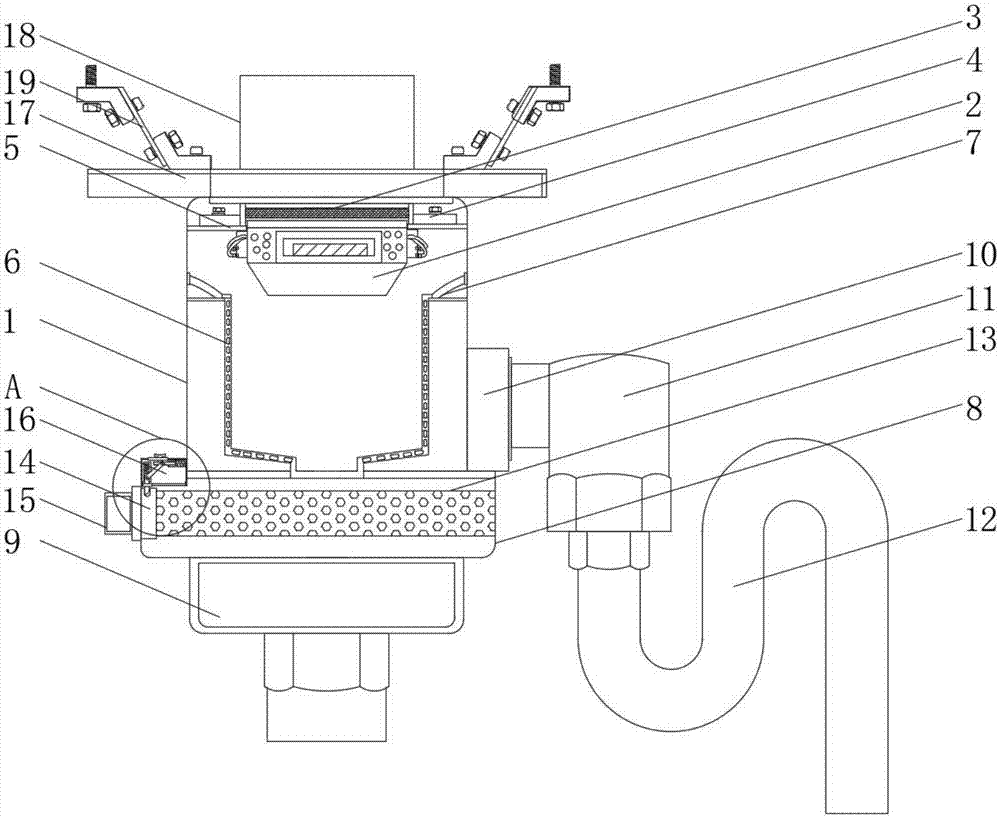

图1为本发明整体的结构示意图;
图2为本发明下水粉碎装置的结构示意图;
图3为本发明固液分离漏网的结构示意图;
图4为本发明固定装置的结构示意图;
图5为本发明连接架的结构示意图。
图中:1下排管、2下水粉碎装置、201下水外壳、202连接支架、203粉碎电机、204粉碎刀片、205添加剂箱、206导液管、3排污进料口、4固定翼、5固定架、6固液分离漏网、61拉起把手、7斜形放置架、8巨型颗粒分离腔、9排放腔、10排水连接件、11转接头、12U型排污水管、13分离盛放漏网、14固定连接座、141限位卡槽、15拉动架、16固定装置、161外框架、162限位框一、163移动杆、164推动块、165推动杆、166限位框二、167限位杆、17支撑顶架、18下水管、19连接架、191底板连接件、192顶部连接件、193固定螺栓。
具体实施方式
下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本发明一部分实施例,而不是全部的实施例。基于本发明中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本发明保护的范围。
请参阅图1-5,本发明提供一种技术方案:一种节能环保家用粉碎排水管,包括下排管1,下排管1内部上方设置有下水粉碎装置2,下排管1内部下方设置有固液分离漏网6,下排管1侧面开设有排水连接件10,排水连接件10外侧固定连接有转接头11,转接头11下方设置有U型排污水管12,下水粉碎装置2顶部固定连接有排污进料口3,下水粉碎装置2顶部外侧设置有固定翼4,下排管1内侧上方设置有固定架5,固定翼4通过安装螺栓与固定架5固定连接,下排管1下方设置有巨型颗粒分离腔8,巨型颗粒分离腔8内侧设置有分离盛放漏网13,分离盛放漏网13一侧设置有固定连接座14,固定连接座14外侧固定连接有拉动架15,巨型颗粒分离腔8位于固定连接座14上方设置有固定装置16,分离盛放漏网13侧面设置有拉出口,固定连接座14外圈设置有防漏胶圈,防漏胶圈位于固定连接座14与分离盛放漏网13之间的位置,下排管1顶部固定连接有支撑顶架17,下排管1与支撑顶架17之间螺纹连接,支撑顶架17顶部两侧设置有连接架19,连接架19底部和顶部分别通过安装螺栓固定连接有底板连接件191和顶部连接件192,底板连接件191底部与支撑顶架17固定连接,顶部连接件192设置有固定螺栓193。
下水粉碎装置2包括下水外壳201,下水外壳201内侧固定连接有连接支架202,连接支架202之间设置有粉碎电机203,粉碎电机203外侧设置有防水壳,粉碎电机203通过输出轴转动连接有粉碎刀片204。
下水外壳201外侧设置有添加剂箱205,添加剂箱205通过导液管206与下水外壳201连通。
固液分离漏网6上方设置有拉起把手61,拉起把手61与固液分离漏网6转动连接。
下排管1内侧设置有斜形放置架7,固液分离漏网6顶部设置有延伸台,固液分离漏网6顶部的延伸台与斜形放置架7连接。
固定装置16包括外框架161,外框架161内侧设置有限位框一162和限位框二166,限位框一162和限位框二166内侧均设置有回位弹簧,限位框一162和限位框二166内侧的回位弹簧分别设置有移动杆163和限位杆167,移动杆163和限位杆167之间转动连接有推动杆165。
外框架161顶部设置有移动轨道槽,外框架161通过移动轨道槽滑动连接有推动块164,推动块164底部与移动杆163固定连接。
固定连接座14位于限位杆167正下方开设有限位卡槽141。
巨型颗粒分离腔8下方设置有排放腔9,排放腔9底部设置有排放管。
支撑顶架17中间设置有下水管18,下水管18底部与排污进料口3连接。
使用时,生活污水排放从下水管18排到下水粉碎装置2上方的排污进料口3中,下水粉碎装置2内侧的粉碎电机203启动带动粉碎刀片204对污水中的较大的颗粒进行粉碎,粉碎后排放到下排管1中,下排管1内侧设置的固液分离漏网6可以将固体垃圾和液体分开,一部分液体从排水连接件10流出,通过U型排污水管12直接排放出去,一部分带有固体的污水通过固液分离漏网6后排放到巨型颗粒分离腔8,巨型颗粒分离腔8内侧的分离盛放漏网13设置有较为巨大的孔洞,将一些比较大可能多堵塞排放管道的垃圾过滤,通过拉动架15可以将分离盛放漏网13从巨型颗粒分离腔8取出,将垃圾直接倒入垃圾桶,推动固定装置16的推动块164移动移动杆163,移动杆163通过推动杆165带动限位杆167向上移动,限位杆167离开固定连接座14的限位卡槽141,方便分离盛放漏网13拉出,反之可以将分离盛放漏网13固定在巨型颗粒分离腔8内部,下水粉碎装置2两侧设置的添加剂箱205可以同来添加分解液和除臭剂或者其他使用者需要的东西,方便后期使用。
需要说明的是,在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素,并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素”。
尽管已经示出和描述了本发明的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本发明的范围由所附权利要求及其等同物限定。
