专利名: 一种酸雾泄露及时补救的稀土萃取设备 出售状态: 未出售
专利号: 2019103353597 专利类型: 发明专利 专利分类: 其他
专利权人: 联系人 出售价格: 面议
详细介绍:


技术领域

本发明是一种酸雾泄露及时补救的稀土萃取设备,属于稀土萃取设备领域。


背景技术

稀土是共十七种金属元素的总称,稀土具有优良的光电磁等物理特性,改善钢的加工性能,抗重金属中毒能力强的优点,广泛使用于军事、冶金、石油化工、玻璃陶瓷等领域,同时稀土的加工也格式各样,根据稀土特性分别使用湿浸法和火炼法,其中湿浸法,又分有酸湿浸和碱湿浸,现有传统技术考虑不全面,具有以下弊端:

硅铍钇矿和氟碳铈矿湿浸的法制备流程中,采用酸来溶解稀土中的其他物质,浸出更为纯净的稀土氯化物溶液,除去杂质后,再进行浓缩结晶得到稀土氯化物,该操作流程中所采用的高浓度的盐酸,极易产生酸雾,在湿浸的过程中,需要将酸雾另外导入除酸设备中,但酸雾的腐蚀性极强,极易腐蚀引导的管道,导致酸雾泄露,影响周围的工作环境,一旦不慎接触到会造成不可逆的损伤。


发明内容

针对现有技术存在的不足,本发明目的是提供一种酸雾泄露及时补救的稀土萃取设备,以解决。

为了实现上述目的,本发明是通过如下的技术方案来实现:一种酸雾泄露及时补救的稀土萃取设备,其结构包括防护盖、添料管、防泄装置、引导管、酸溶罐、罐盖、支脚、排液管。

所述防护盖的底面与添料管的上表面相贴合,所述防泄装置的底面与罐盖的上表面相焊接,所述引导管的首端嵌入安装于防泄装置的内部,所述酸溶罐的上表面与罐盖的底面相贴合,所述支脚的上表面垂直焊接于酸溶罐的底面,所述排液管的末端与酸溶罐的底端相焊接。

作为本发明的进一步优化,所述防泄装置设有装置外壳、连接管道、吹哨、回弹器、隔离板、电磁铁、常闭开关、蓄电池、触发杆、导气道,所述装置外壳的内部设有连接管道,所述连接管道的内部与隔离板铰链连接,所述吹哨的底端嵌入安装于导气道的内部,所述回弹器嵌入安装于连接管道的内部,所述电磁铁的侧面与连接管道相贴合,所述电磁铁与常闭开关电连接,所述常闭开关与蓄电池电连接,所述触发杆上端嵌入安装于导气道的内部。

作为本发明的进一步优化,所述引导管设有管体、制气室、柠檬酸带、挡板、小苏打,所述管体的上表面与制气室的底面相焊接,所述柠檬酸带位于小苏打的正上方,所述挡板与制气室的内部铰链连接。

作为本发明的进一步优化,所述回弹器设有回弹器主体、推钮、卡球、回弹座、弹簧,所述推钮安装于回弹器主体右端,所述回弹器主体的内部设有卡球,所述弹簧套于回弹座的表面。

作为本发明的进一步优化,所述回弹座设有缓冲头、主杆、卡槽、限位杆,所述缓冲头的底面与主杆的上表面相连接,所述主杆侧面两端均设有卡槽,所述限位杆的上端嵌入安装于主杆的内部。

作为本发明的进一步优化,所述连接管道与引导管贴合处设有防止泄圈,且连接管道的直径要小于引导管的直径,且底端对齐。

作为本发明的进一步优化,所述挡板安装于制气室的气道壁上,且挡板的左端设有与内部空间导通的气孔。

作为本发明的进一步优化,所述管体管壁内设有气道空间,且与制气室导通。

作为本发明的进一步优化,所述限位杆的底面固定安装于回弹器主体内,且位于气道之中,且与主杆之间的连接有一定的空隙。

作为本发明的进一步优化,所述卡槽的末端设有通孔,与主杆内部的空间呈导通状态。

有益效果

本发明一种酸雾泄露及时补救的稀土萃取设备,在使用酸溶的过程中,盐酸产生的酸雾向上上飘动,从防泄装置内进入引导管,最后从引导管排入除酸装置内进行处理,同时酸雾也会不断的腐蚀管体内壁,从而酸雾便会从管体的内的气道内蔓延进制气室的内部,腐蚀掉柠檬酸带的包装盒,使柠檬酸流出与小苏打接触,产生大量的气体,气体进入导气道内,在积蓄了一定压力便会推动触发杆,气体则会吹响吹哨,同时也使电磁铁断电,让隔离板挡住酸溶罐的酸雾出口,在此期间便可对引导管进行更换,避免的酸雾大量的泄露,保护周围的环境。

本发明一种酸雾泄露及时补救的稀土萃取设备,在触发杆被推动后,变下向下移动触发常闭开关,使电磁铁断电,隔离板则会随着重心的影响向右下落,将酸雾出口挡住,同时也将回弹座打入回弹器主体的内部。

本发明一种酸雾泄露及时补救的稀土萃取设备,在回弹座被打入回弹器主体内部后,卡球卡入卡槽内,将主杆限制住,使弹簧的回弹力进行积蓄,同时主杆将回弹器主体的气道堵住,在触发推钮时,便可将气压推入主杆的内腔空间,推开卡球,使其进行回弹,将隔离板向上推器,在隔离板开过至高处时,便会被重新通电的电磁铁吸引。


附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述,本发明的其它特征、目的和优点将会变得更明显:

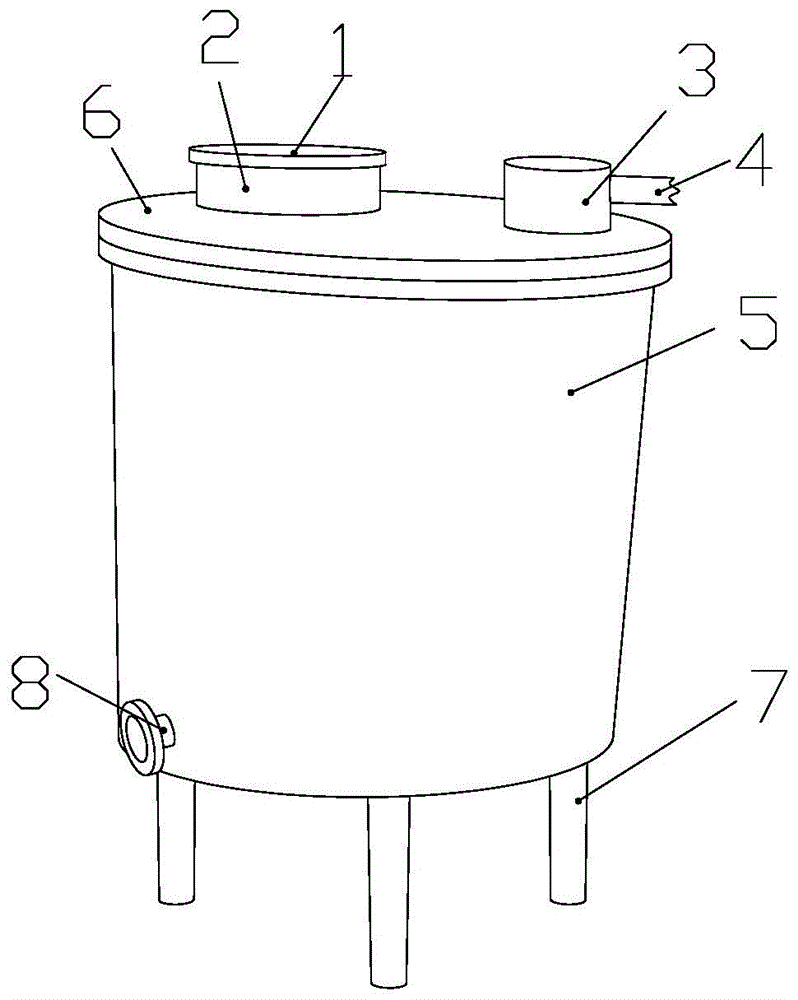

图1为本发明一种酸雾泄露及时补救的稀土萃取设备的结构示意图;

图2为本发明一种防泄装置剖面的结构示意图;

图3为本发明一种引导管剖面的结构示意图;

图4为本发明一种回弹器剖面的结构示意图;

图5为本发明一种回弹座的结构示意图。

图中:防护盖-1、添料管-2、防泄装置-3、引导管-4、酸溶罐-5、罐盖-6、支脚-7、排液管-8、装置外壳-31、连接管道-32、吹哨-33、回弹器-34、隔离板-35、电磁铁-36、常闭开关-37、蓄电池-38、触发杆-39、导气道-310、管体-41、制气室-42、柠檬酸带-43、挡板-44、小苏打-45、回弹器主体-341、推钮-342、卡球-343、回弹座-344、弹簧-345、缓冲头-3441、主杆-3442、卡槽-3443、限位杆-3444。


具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解,下面结合具体实施方式,进一步阐述本发明。

请参阅图1-图5,本发明提供一种酸雾泄露及时补救的稀土萃取设备技术方案:其结构包括防护盖1、添料管2、防泄装置3、引导管4、酸溶罐5、罐盖6、支脚7、排液管8。

所述防护盖1的底面与添料管2的上表面相贴合,所述防泄装置3的底面与罐盖6的上表面相焊接,所述引导管4的首端嵌入安装于防泄装置3的内部,所述酸溶罐5的上表面与罐盖6的底面相贴合,所述支脚7的上表面垂直焊接于酸溶罐5的底面,所述排液管8的末端与酸溶罐5的底端相焊接。

作为本发明的进一步优化,所述防泄装置3设有装置外壳31、连接管道32、吹哨33、回弹器34、隔离板35、电磁铁36、常闭开关37、蓄电池38、触发杆39、导气道310,所述装置外壳31的内部设有连接管道32,所述连接管道32的内部与隔离板35铰链连接,所述吹哨33的底端嵌入安装于导气道310的内部,所述回弹器34嵌入安装于连接管道32的内部,所述电磁铁36的侧面与连接管道32相贴合,所述电磁铁36与常闭开关37电连接,所述常闭开关37与蓄电池38电连接,所述触发杆39上端嵌入安装于导气道310的内部,隔离板35收凸块的限制重心偏右,在电磁铁36磁性的作用下处于稳定状态。

作为本发明的进一步优化,所述引导管4设有管体41、制气室42、柠檬酸带43、挡板44、小苏打45,所述管体41的上表面与制气室42的底面相焊接,所述柠檬酸带43位于小苏打45的正上方,所述挡板44与制气室42的内部铰链连接,在酸雾泄露时,能腐蚀掉柠檬酸带43的外包装,使柠檬酸流出与小苏打45接触产生剧烈的反应,产生大量的气体。

作为本发明的进一步优化,所述回弹器34设有回弹器主体341、推钮342、卡球343、回弹座344、弹簧345,所述推钮342安装于回弹器主体341右端,所述回弹器主体341的内部设有卡球343,所述弹簧345套于回弹座344的表面,回弹座344在受力后收进弹器主体341的内部,被卡球343卡住,积蓄足够回弹隔离板35的力。

作为本发明的进一步优化,所述回弹座344设有缓冲头3441、主杆3442、卡槽3443、限位杆3444,所述缓冲头3441的底面与主杆3442的上表面相连接,所述主杆3442侧面两端均设有卡槽3443,所述限位杆3444的上端嵌入安装于主杆3442的内部,主杆3442内的空间,用于限位杆3444限位的配合,且卡槽3443上具有一定的弧度,在只需要施加较小的力便能让卡槽3443脱离限制。

作为本发明的进一步优化,所述连接管道32与引导管4贴合处设有防止泄圈,且连接管道32的直径要小于引导管4的直径,且底端对齐,利用位置的偏差使制气室42内部的产生的气体,能进入导气道310的内部。

作为本发明的进一步优化,所述挡板44安装于制气室42的气道壁上,且挡板44的左端设有与内部空间导通的气孔,在制气室42充满气体后通过气体动推动,使挡板44向右倒下,挡住气道,避免气体的泄露。

作为本发明的进一步优化,所述管体41管壁内设有气道空间,且与制气室42导通,能让腐蚀了管道主内壁的酸雾通过气道进入制气室42。

作为本发明的进一步优化,所述限位杆3444的底面固定安装于回弹器主体341内,且位于气道之中,且与主杆3442之间的连接有一定的空隙,使主杆3442在下降时与限位杆3444之间不会产生密闭的空间,减小空气阻力的影响。

作为本发明的进一步优化,所述卡槽3443的末端设有通孔,与主杆3442内部的空间呈导通状态,方便在触发推钮342时,让空气进入,利用气压来推动卡槽3443上的卡球343。

酸雾腐蚀了引导管4内部的关闭后,酸雾便会沿着内部气道空间进入制气室42的内部,同时腐蚀破坏掉柠檬酸带43的包装袋,使柠檬酸流出与小苏打45接触,产生大量的气体,由于气体的产生快于气体排出的速度,在增大的气压下挡板44被推动向右倒下挡住酸雾的进入的气道,同时产生的气体沿着管体41左端的气道进入导气道310内,在气压达到一定程度时,气压便会推开触发杆39,大量的气体从吹哨33中涌出,发出声响进行提示,在触发杆39被推开后推压到常闭开关37,使电磁铁36断电,失去磁力的隔离板35在重心的作用下盖住酸雾出口,同时也将回弹座344打入回弹器主体341的内部,积蓄回弹力,在更换完引导管4后,导气道310内的气体也排空了,触发杆39复位,电磁铁36重新通电,推动推钮342在气压的推动下回弹座344弹出,将隔离板35弹起,而隔离板35的被磁力吸引重新贴合在连接管道32的管壁上,能有效的在酸雾泄露时,抑制酸雾的继续蔓延,以及进行管道更换的提醒,有效的保护的周围的环境不被酸雾破坏。

本发明一种酸雾泄露及时补救的稀土萃取设备,在使用酸溶的过程中,盐酸产生的酸雾向上上飘动,从防泄装置3内进入引导管4,最后从引导管4排入除酸装置内进行处理,同时酸雾也会不断的腐蚀管体41内壁,从而酸雾便会从管体41的内的气道内蔓延进制气室42的内部,腐蚀掉柠檬酸带43的包装盒,使柠檬酸流出与小苏打45接触,产生大量的气体,气体进入导气道310内,在积蓄了一定压力便会推动触发杆39,气体则会吹响吹哨33,同时也使电磁铁36断电,让隔离板35挡住酸溶罐的酸雾出口,在此期间便可对引导管4进行更换,避免的酸雾大量的泄露,保护周围的环境。

本发明一种酸雾泄露及时补救的稀土萃取设备,在触发杆39被推动后,变下向下移动触发常闭开关37,使电磁铁36断电,隔离板35则会随着重心的影响向右下落,将酸雾出口挡住,同时也将回弹座344打入回弹器主体341的内部。

本发明一种酸雾泄露及时补救的稀土萃取设备,在回弹座344被打入回弹器主体341内部后,卡球343卡入卡槽3443内,将主杆3442限制住,使弹簧345的回弹力进行积蓄,同时主杆3442将回弹器主体341的气道堵住,在触发推钮342时,便可将气压推入主杆3442的内腔空间,推开卡球343,使其进行回弹,将隔离板35向上推器,在隔离板35开过至高处时,便会被重新通电的电磁铁36吸引。

对于本领域技术人员而言,显然本发明不限于上述示范性实施例的细节,而且在不背离本发明的精神或基本特征的情况下,能够以其他的具体形式实现本发明。因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本发明的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外,应当理解,虽然本说明书按照实施方式加以描述,但并非每个实施方式仅包含一个独立的技术方案,说明书的这种叙述方式仅仅是为清楚起见,本领域技术人员应当将说明书作为一个整体,各实施例中的技术方案也可以经适当组合,形成本领域技术人员可以理解的其他实施方式。
