专利名: 一种高压锅辅助排气装置 出售状态: 未出售
专利号: 2018108149652 专利类型: 发明专利 专利分类: 家居用品
专利权人: 联系人 出售价格: 面议
详细介绍:

技术领域

本发明涉及厨房炊具领域,具体为一种高压锅辅助排气装置。

背景技术

高压锅是一种厨房用锅具,由于高压锅密封性较好,高压锅加热时由于锅内气压较大这样会将锅内部的水可以达到较高温度而不沸腾,可以加快炖煮食物的效率。

为了保护使用者的安全高压锅在炖煮食物完成后需要静置一段时间锅内的气压才会排出锅盖才能打开,为了方便将锅内气体进行排出高压锅上设置有排气阀,通过将高压锅上的限位阀上提可快速将锅内的气体进行排出,但由于锅内的压强迅速降低会使锅内的液体沸腾,锅内沸腾的液体会通过排气阀喷出,高温的蒸汽携带者高温液体溢出或喷出难免会造成烫伤的情况发生,锅内食物混合液体溢出会干燥在锅体上,这样清洗也比较困难,如对比专利CN107397432A公开了一种用于高压锅排气的装置,该装置可将高压锅限位阀进行排气但锅内液体的溢出易对人体造成烫伤。

发明内容

(一)解决的技术问题

针对现有技术的不足,本发明提供了一种高压锅辅助排气装置,解决了高温的蒸汽携带者高温液体溢出或喷出难免会造成烫伤的情况发生,锅内食物混合液体溢出会干燥在锅体上,这样清洗也比较困难的问题。

(二)技术方案

为实现以上目的,本发明通过以下技术方案予以实现:一种高压锅辅助排气装置,包括防护罩,所述防护罩外表面开设有排气孔,所述防护罩的底部开设有卡接槽,所述卡接槽上连接有吸附装置,所述防护罩的外表面连通有排水管,所述防护罩的内部设置有排气阀套接装置,所述排气阀套接装置上设置有排气机构。

优选的,所述吸附装置包括硅胶圈、卡接销和吸附槽,所述卡接槽的内部与卡接销活动卡接,所述卡接销远离卡接槽内壁的一端贯穿卡接槽并与防护罩下方设置的硅胶圈固定连接,所述吸附槽开设在硅胶圈的底部。

优选的,所述排气阀套接装置包括连接管和排气阀套接腔体,所述排气阀套接腔体设置在防护罩的内部,所述排气阀套接腔体的顶部与连接管固定连接,所述连接管远离排气阀套接腔体的一端贯穿防护罩并与防护罩的外部连通,所述连接管的外表面与防护罩固定连接。

优选的,所述排气阀套接腔体与高压锅限压阀相适配。

优选的,所述排气机构包括铰接座一、拨动块、铰接座二、传动杆、铰接座三、固定块、连接杆、套管、连接销、排气杆和铰接座四,所述排气阀套接腔体的内壁通过铰接座一与拨动块活动铰接,所述拨动块的左侧通过铰接座二与传动杆活动铰接,所述传动杆远离铰接座二的一端通过铰接座三与固定块活动铰接,所述固定块的顶部与连接杆固定连接,所述连接杆远离固定块的一端贯穿连接管并与连接管的上方设置的套管固定连接,所述套管的内圈与连接销活动铰接,所述连接销的外表面与排气杆固定连接,所述排气杆的外表面并位于套管的右侧与铰接座四活动铰接,所述铰接座四的底部与防护罩固定连接。

优选的,所述排气阀套接腔体的内壁与拨动块接触。

(三)有益效果

本发明提供了一种高压锅辅助排气装置。具备以下有益效果:

1、该高压锅辅助排气装置,通过硅胶圈底部开设的吸附槽,通过按压防护罩使硅胶圈与高压锅的锅盖接触可将硅胶圈与锅盖进行吸附连接,一方面将排气辅助装置固定在锅盖上,另一方面将高压锅排气阀在排气时锅内溢出液体进行收集,防止高压锅排气时有液体流出干燥后锅体难以清洗的问题。

2、该高压锅辅助排气装置,通过防护罩外表面开设的排气孔,防护罩和排气孔的设置可将高压锅排出的蒸汽进行保护,可防止高压锅排气阀打开时将蒸汽和液体直接喷向人体,减少烫伤的问题发生。

3、该高压锅辅助排气装置,防护罩可将高压锅限位阀进行盖住,防护罩盖住限位阀时限位阀套接在排气阀套接腔体的内部,通过按压排气杆可带动两个拨动块沿着铰接座一进行活动,拨动块在排气阀套接腔体内部活动可将限位阀进上提操作,限位阀的上移可将高压锅内部高压进行排出,并通过防护罩的保护可减少高温蒸汽烫伤人体的情况发生。

4、该高压锅辅助排气装置,通过设置排水管可将高压锅排出的高温液体通过排水管进行排出并收集,可减少锅内食物混合液体流到锅盖上干燥后造成难以清洗的问题发生。

5、该高压锅辅助排气装置,通过卡接销与卡接槽活动卡接,可方便将吸附装置与防护罩进行脱离,便于将吸附装置进行清洗。

附图说明

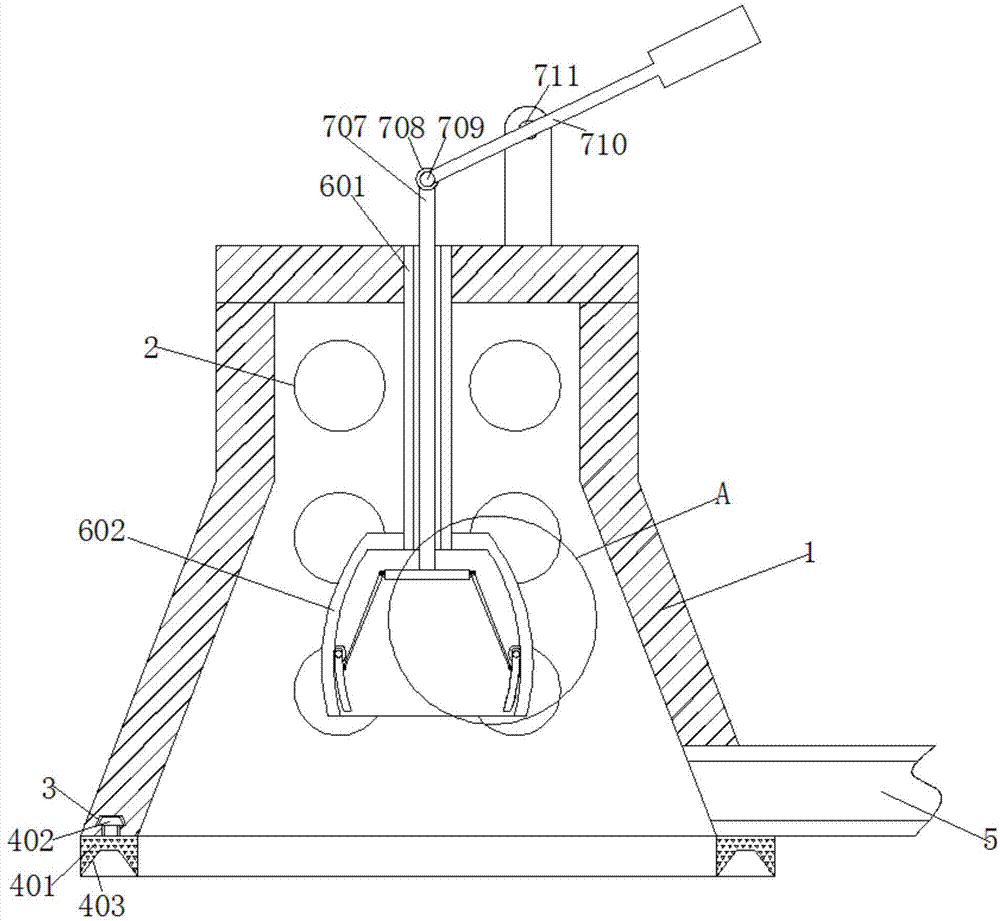

图1为本发明结构示意图;

图2为本发明结构图1中A处局部放大图。

其中,1防护罩、2排气孔、3卡接槽、4吸附装置、401硅胶圈、402卡接销、403吸附槽、5排水管、6排气阀套接装置、601连接管、602排气阀套接腔体、7排气机构、701铰接座一、702拨动块、703铰接座二、704传动杆、705铰接座三、706固定块、707连接杆、708套管、709连接销、710排气杆、711铰接座四。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

本发明实施例提供一种高压锅辅助排气装置,如图1-2所示,包括防护罩1,防护罩1外表面开设有排气孔2,通过防护罩1外表面开设的排气孔2,防护罩1和排气孔2的设置可将高压锅排出的蒸汽进行保护,可防止高压锅排气阀打开时将蒸汽和液体直接喷向人体,减少烫伤的问题发生,防护罩1的底部开设有卡接槽3,卡接槽3上连接有吸附装置4,防护罩1的外表面连通有排水管5,通过设置排水管5可将高压锅排出的高温液体通过排水管5进行排出并收集,可减少锅内食物混合液体流到锅盖上干燥后造成难以清洗的问题发生,防护罩1的内部设置有排气阀套接装置6,排气阀套接装置6上设置有排气机构7。

吸附装置4包括硅胶圈401、卡接销402和吸附槽403,卡接槽3的内部与卡接销402活动卡接,通过卡接销402与卡接槽3活动卡接,可方便将吸附装置4与防护罩1进行脱离,便于将吸附装置4进行清洗,卡接销402远离卡接槽3内壁的一端贯穿卡接槽3并与防护罩1下方设置的硅胶圈401固定连接,吸附槽403开设在硅胶圈401的底部,通过硅胶圈401底部开设的吸附槽403,通过按压防护罩1使硅胶圈401与高压锅的锅盖接触可将硅胶圈401与锅盖进行吸附连接,一方面将排气辅助装置6固定在锅盖上,另一方面将高压锅排气阀在排气时锅内溢出液体进行收集,防止高压锅排气时有液体流出干燥后锅体难以清洗的问题。

排气阀套接装置6包括连接管601和排气阀套接腔体602,排气阀套接腔体602设置在防护罩1的内部,排气阀套接腔体602与高压锅限压阀相适配,排气阀套接腔体602的顶部与连接管601固定连接,连接管601远离排气阀套接腔体602的一端贯穿防护罩1并与防护罩1的外部连通,连接管601的外表面与防护罩1固定连接。

排气机构7包括铰接座一701、拨动块702、铰接座二703、传动杆704、铰接座三705、固定块706、连接杆707、套管708、连接销709、排气杆710和铰接座四711,排气阀套接腔体602的内壁通过铰接座一701与拨动块702活动铰接,排气阀套接腔体602的内壁与拨动块702接触,拨动块702的左侧通过铰接座二703与传动杆704活动铰接,传动杆704远离铰接座二703的一端通过铰接座三705与固定块706活动铰接,固定块706的顶部与连接杆707固定连接,连接杆707远离固定块706的一端贯穿连接管601并与连接管601的上方设置的套管708固定连接,套管708的内圈与连接销709活动铰接,连接销709的外表面与排气杆710固定连接,排气杆710的外表面并位于套管708的右侧与铰接座四711活动铰接,铰接座四711的底部与防护罩1固定连接,防护罩1可将高压锅限位阀进行盖住,防护罩1盖住限位阀时限位阀套接在排气阀套接腔体602的内部,通过按压排气杆710可带动两个拨动块702沿着铰接座一701进行活动,拨动块702在排气阀套接腔体602内部活动可将限位阀进上提操作,限位阀的上移可将高压锅内部高压进行排出,并通过防护罩1的保护可减少高温蒸汽烫伤人体的情况发生。

工作原理:使用时,将防护罩1盖在高压锅排气限位阀上,通过按压防护罩1可使硅胶圈401与锅盖接触,硅胶圈401的底部开设有吸附槽403,通过吸附槽403的设置可将其与锅盖进行紧密吸附接触,防护罩1在盖住限位阀的同时,限位阀1的顶部进入到排气阀套接腔体602中,通过按压防护罩1顶部的排气杆710,排气杆710的活动带动连接杆707和固定块706进行上移,固定块706的上移可带动拨动块702沿着铰接座一701进行活动,拨动块702的传动可将高压锅上的限位阀进行上推,限位阀的上推可将锅内的气体和液体进行排出,防护罩1内部的堆积的液体可通过排水管5进行排出,气体则会从排气孔2处进行排出。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点。本行业的技术人员应该了解,本发明不受上述实施例的限制,上述实施例和说明书中描述的只是说明本发明的原理,在不脱离本发明精神和范围的前提下,本发明还会有各种变化和改进,这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
