技术领域

本发明涉及生活用具技术领域，尤其涉及一种便捷式刷牙装置。

背景技术

刷牙是使用牙刷去除牙菌斑、软垢和食物残渣，保持口腔清洁的重要自我口腔保健方法，也是人们自我清除菌斑，预防牙周病发生、发展和复发的最主要手段。现在基本都是采用牙刷进行刷牙，其需要手持牙刷对牙齿的里里外外、上上下下进行刷洗，目前还出现了电动牙刷，使得刷牙的更加方便和快捷，但是无论是普通牙刷还是电动牙刷都需要手持来使用，这使得刷洗的好坏很大程度上取决于手部的运动，特别对于刷牙习惯不好的用户，可能会出现清洁不到位的情况，长此以往容易出现各种牙科问题。

发明内容

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种便捷式刷牙装置，其在刷牙时，只需将牙套套在牙齿上，利用牙齿上下的咬合运动进行刷洗，无需手持牙刷进行刷洗，使牙齿的里里外外，上上下下都可得到清理，清理效果更佳。

为了实现上述目的，本发明采用了如下技术方案：

一种便捷式刷牙装置，包括两个上下设置的牙套，两个所述牙套相背的侧壁均设有牙槽，两个所述牙套之间共同固定连接有条形气囊，所述条形气囊的前端侧壁设有进气孔，所述进气孔内设有单向进气阀，所述牙槽相对的侧壁均设有装置槽，所述牙套内等间距设有多组出气通道，所述出气通道内安装有单向出气阀，所述牙套内还设有与出气通道一一连通的叶轮腔，所述叶轮腔内转动连接有叶轮，且叶轮的轮轴贯穿腔室底面的上的出气孔延伸至装置槽内并与其侧壁转动连接，所述轮轴位于装置槽内部分的外侧固定套设有筒刷，且筒刷的部分延伸至装置槽的外侧。

优选地，所述条形气囊内设有弹性气囊，所述弹性气囊的一侧固定连接有进料管，所述进料管贯穿条形气囊的侧壁，所述进料管内设有单向阀，所述弹性气囊的另一侧固定连接有排料管，所述排料管的末端连接主管，所述连接主管的上下两侧等间距连接有多根出料管，所述出料管的末端贯穿条行气囊和牙套并延伸至牙槽内。

优选地，所述牙套、条形气囊和弹性气囊均采用食品级硅胶材料制成。

优选地，所述进气孔位于条形气囊的前端，所述进料管位于条形气囊的后端。

本发明与现有技术相比，其有益效果为：

1、采用两个牙套的形式，牙套中间设置有条形气囊，利用牙齿的咬合将条形气囊内的气体挤压进叶轮腔内，驱动叶轮转动，最终带动筒刷对牙齿进行刷洗，无需手持牙刷，解放双手，使用起来更加方便。

2、牙槽的两侧等间距排列设置有多个筒刷，能够同时转动，对牙齿里外两面同时进行刷洗，刷洗速度快。

3、设置有弹性气囊，将牙膏注入弹性气囊内，能够在咬合条形气囊时，利用负压将弹性气囊内的牙膏吸入牙槽内，不仅省去了手动向牙槽内挤入牙膏的过程，更加方便快捷，同时牙膏在牙槽内分布更均匀，可有效提高了牙齿清洁的效果。

4、咬合条形气囊的过程中排出的气体通过出气孔吹向筒刷，能够产生更多的牙膏气泡，即可对牙龈起到良好的保护，同时牙膏与牙齿接触面积更大，牙齿的清洁效果更佳。

附图说明

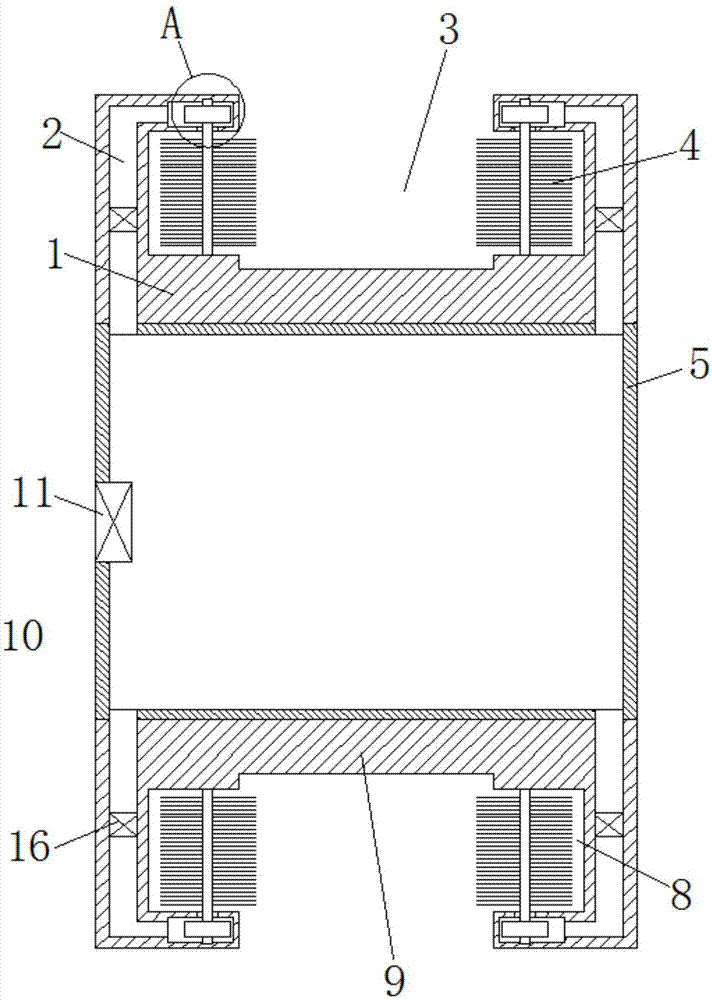

图1为本发明中实施例一侧面透视图；

图2为图1种A处结构放大示意图；

图3为图1的俯视示意图；

图4为本发明中实施例二的侧面透视图。

图中：1牙套、2出气通道、3牙槽、4筒刷、5条形气囊、6进料管、7弹性气囊、8装置槽、9出料管、10连接主管、11进气孔、12轮轴、13叶轮、14出气孔、15叶轮腔、16单向出气阀。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

实施例一：

参照图1-3，一种便捷式刷牙装置，包括两个上下设置的牙套1，两个牙套1相背的侧壁均设有牙槽3，两个牙套1之间共同固定连接有条形气囊5，条形气囊5的前端侧壁设有进气孔11，进气孔11内设有单向进气阀，牙槽3相对的侧壁均设有装置槽8，牙套1内等间距设有多组出气通道2，每组两个出气通道2对称设置在牙槽3的两侧，出气通道2内安装有单向出气阀16，牙套1内还设有与出气通道2一一连通的叶轮腔15，叶轮腔15内转动连接有叶轮13，且叶轮13的轮轴12贯穿腔室底面的上的出气孔14延伸至装置槽8内并与其侧壁转动连接，轮轴12位于装置槽8内部分的外侧固定套设有筒刷4，且筒刷4的部分延伸至装置槽8的外侧。

本发明中，牙套1、条形气囊5和弹性气囊7均采用食品级硅胶材料制成，能够弯曲成合适的形状，适应不同使用者的牙型，材质更加柔软避免清洗的不适性，且采用食品级，更加安全，进气孔11位于条形气囊5的前端，含上刷牙装置时，进气孔11位于口腔外侧，保证进气量的充足。

本发明使用时，先将牙膏分别挤出上下量那个牙槽3内，然后弯曲刷牙装置，张开嘴巴将刷牙装置放入口腔内，上下两排的牙齿分别对应放入上下两个牙套1上的牙槽3内，快速的咬合两个牙套1，将条形气囊5内的气体挤入出气通道2内，再进入叶轮腔15内，由于风量充足能够带动叶轮13快速的转动，叶轮13带动筒刷4快速的转动，对牙齿进行刷洗，设置有两排的筒刷4，能够同时对牙齿的正反面进行刷洗，挤压条形气囊5内的气体通过出气孔14排出，出气孔14的方向朝装置槽8，将气体吹入牙槽3内，使筒刷4对牙齿刷洗过程中产生更多的气泡，不仅可对牙龈起到有效保护，同时增大牙膏泡沫与牙齿的接触面积，从而使得清洗效果更佳。

实施例二：

参照图4，条形气囊5内设有弹性气囊7，弹性气囊7的一侧固定连接有进料管6，值得一提的是，进料管6位于条形气囊5的后端，与进气孔11前后对应，且互不影响，进料管6贯穿条形气囊5的侧壁且与其密封连接，进料管6内设有只供牙膏挤入的单向阀，弹性气囊7的另一侧固定连接有排料管，排料管的末端连接主管10，连接主管10的上下两侧等间距连接有多根出料管9，出料管9的末端贯穿条行气囊5和牙套1并延伸至牙槽3内。

本实施例中，先将牙膏通过进料管6挤入弹性气囊7内，当口腔张开时，条形气囊5处于充气状态，利用负压将弹性气囊7内的牙膏吸出，最终通过多根出料管9排入牙槽3内，使牙膏均匀的涂抹在牙齿上，随着上下牙齿的咬合和松开，牙膏间歇排至牙槽3内，省去了手动向牙槽3内挤入牙膏的过程，相比于实施例一，本实施例更加的方便快捷，且牙膏在牙槽3内分布更均匀，可有效提高了牙齿清洁的效果。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
