技术领域

本发明涉及家居技术领域，具体为一种家用洗碗池。

背景技术

目前洗碗池的滤网用于收集清洗后的残渣，防止残渣会影响到洗碗池的排水系统。

目前滤网在收集清洗后的残渣时，一般都需要通过手动对收集后的残渣进行清理，使得残渣在清理时非常的不方便，申请人在发明本专利时，经过检索，发现中国专利公开了一种“半自动易排污水槽”，其申请号为“201610331472.4”，该专利公开了一种水槽，让水槽在排水的同时能够对过滤的残渣进行自动清理，但是残渣在通过自动清理时，滑动的残渣容易出现清理不完整的情况，并且清洗后的污水在排出时，由于排水系统内的长时间发酵，排水系统的内壁上难免会有呈青苔状的污物，污物通过发酵后会产生异味，虽然现有的洗碗池拥有水封的防臭措施，但是内壁上的污物还是容易发臭。

发明内容

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种家用洗碗池，解决了残渣在清理时不完整，并且残渣引起的污物会出现发臭的问题。

(二)技术方案

为实现以上目的，本发明通过以下技术方案予以实现：一种家用洗碗池，包括洗碗池本体和箱体，所述洗碗池本体底部的中部连接有排水管，所述排水管外侧的底部开设有外螺纹，所述箱体顶部的中部连接有螺纹套A，所述螺纹套A的内侧开设有与排水管外侧底部螺纹相适配的内螺纹，所述排水管的底部与螺纹套A螺纹连接，所述箱体内壁四周均安装有清污机构，所述箱体内腔的中部贯穿设置有活动杆，所述活动杆的顶部贯穿排水管并连接有挡污板，所述挡污板的顶部连接有拉环，所述活动杆的外侧连接有过滤机构，所述活动杆的底部连接有带动板，所述箱体底部的两侧均连接有排渣管，所述箱体底部的中部连接有螺纹套B，所述螺纹套B的内侧开设有内螺纹，所述螺纹套B的底部螺纹连接有U形管，所述U形管外部左侧的顶部开设有外螺纹，所述U形管内腔的底部设置有水流路径半环带动机构。

优选的，所述清污机构包括四个滚珠和四根拉线，所述箱体四个内侧壁的中部均开设有穿槽，所述穿槽内壁远离穿槽开口的一侧开设有滑动卡槽，所述滚珠的外侧与滑动卡槽的内侧滑动连接，所述滚珠靠近穿槽的一侧通过支杆连接有刷板，所述刷板的靠近箱体内壁的一侧等间隔连接有三角框架，所述三角框架的内侧连接有刷毛，所述刷毛的一侧与箱体的内壁相接触，所述滚珠的顶部通过小杆连接有安装环，所述安装环的顶部与拉线相连接，所述拉线远离安装环的一端与活动杆固定连接。

优选的，所述过滤机构包括过滤网，所述过滤网为铁丝网，且过滤网呈锥形分布，所述过滤网的底部连接有橡胶拉伸套，所述橡胶拉伸套的底部与箱体内壁的底部固定连接，所述过滤网顶部的表面等间隔固定粘接有橡胶半弧挡板，所述橡胶半弧挡板远离与过滤网相连接的一端位于过滤网滤孔的上方，且橡胶半弧挡板的内侧连接有顶动弹簧，所述顶动弹簧远离橡胶半弧挡板的一端与过滤网板的表面连接，且顶动弹簧呈倾斜分布。

优选的，所述水流路径半环带动机构包括半环板，所述半环板的底部与U形管内腔的底部相接触，所述半环板的顶部等间隔开设有槽口，所述槽口内壁的底部开设有活动槽，所述活动槽的内侧设置有活动珠，所述活动珠的顶部连接有贯穿杆，所述贯穿杆的顶部连接有三角挡板，所述三角挡板底部表面的两侧均呈倾斜分布，所述半环板左侧的顶部通过带动线与带动板的底部固定连接。

优选的，所述穿槽内壁相对应的两侧均连接有胶板，两个胶板相对应的一侧均连接有磁条，两个磁条相对应一侧的磁性相反。

优选的，所述三角框架的底边朝上设置，三角框架的顶角位于刷板正面的下侧。

优选的，所述带动板的内侧等间隔开设有漏水孔。

优选的，所述挡污板为泡沫漂浮板。

工作原理：使用时，洗碗池本体内的水分通过排水管流进箱体内，活动杆上的过滤机构过滤掉水分中的残渣，水分流到U型管中，水流路径半环带动机构在受到水流的冲击时，水流路径半环带动机构向U形管的出水方向进行滑动，水流路径半环带动机构带动带动板进行拉动，拉动拉环时，活动杆带动清污机构对箱体内壁上的污物进行清理。

清污机构在使用时，活动杆通过拉线拉动安装环上连接的滚珠，滚珠在滑动卡槽内向上进行移动，支杆在带动刷板进行移动，刷板上三角框架内的刷毛进行刷除污物。

过滤机构在使用时，水流冲击到过滤网上，橡胶半弧挡板通过水流的挤压，橡胶半弧挡板通过顶动弹簧的下压，让橡胶半弧挡板的一端伸进滤孔内，残渣掉落到过滤网上，过滤网通过橡胶半弧挡板带动残渣滑落。

水流路径半环带动机构在使用时，U形管内的水流带动半环板向U形管的出水方向进行移动，半环板上的三角挡板通过活动珠在活动槽内进行转动，三角挡板进行倾斜。

(三)有益效果

本发明提供了一种家用洗碗池。具备以下有益效果：

1、该家用洗碗池，通过过滤机构的使用，使得过滤机构在自动清理过滤的残渣时，过滤网上的残渣能够通过倾斜设置的过滤网能够自动掉落外，过滤网上残留的残渣能够通过活动杆的上下移动，让过滤网产生振动的状态，让残留的残渣能够更完整的进行清除，从而保证了残渣在清除后的效果。

2、该家用洗碗池，通过清污机构的使用，使得清污机构能够将排水系统内壁上发酵粘附的青苔状污物进行清除掉，从而防止发酵的污物会散发出异味，保证了排水系统的清洁效果。

3、该家用洗碗池，通过路径半环带动机构的使用，使得路径半环带动机构在使用时受到排水的冲击时，路径半环带动机构能够在进行水封进行防臭的U形管中进行移动，从而能够带动活动杆进行上下移动，让过滤机构能够不停的进行振动。

4、该家用洗碗池，通过三角框架的使用，使得三角框架上连接的刷毛能够对内壁上的青苔状污物进行清理之外，三角框架的底边进行朝上后，能够保证在向上移动时对污物的清理效果，同时顶角进行朝下，能够降低向下移动时的摩擦力，方便让清污机构进行回位。

5、该家用洗碗池，通过顶动弹簧的使用，使得顶动弹簧在使用时，橡胶半弧挡板受到水利的冲击后，顶动弹簧产生的缓冲能够将掉落的残渣压住橡胶半弧挡板，从而有利于残渣进行滑落，同时当过滤网在通过拉动振动时，顶动弹簧的振幅有助于残留的残渣进行振动掉落。

6、该家用洗碗池，通过橡胶半弧挡板的使用，使得橡胶半弧挡板能够将掉落的残渣通过振动时进行滑动，同时橡胶半弧挡板在受到水利的冲击时，橡胶半弧挡板的一端能够伸进过滤网的滤孔内，从而能够有效的防止滤孔出现堵塞的情况。

7、该家用洗碗池，通过带动板的使用，使得带动板在受到水流的冲击时，带动板能够进行挤压下降，同时带动板在使用时，带动板受到U行管的浮力后能够进行上升，让过滤网在进行过滤时能够不停的进行振动。

8、该家用洗碗池，通过三角挡板的使用，使得U形管内的水流在进行排出和倒灌时，三角挡板能够起到移动的阻挡作用，同时三角挡板会随着水的流向进行倾斜。

9、该家用洗碗池，通过磁条的使用，使得磁条在进行吸附后，能够防止箱体的穿槽与滑动槽内容易沉积残渣，保证排水时的洁净度。

10、该家用洗碗池，通过挡污板的使用，使得挡污板能够通过上下移动让水分同残渣进行排走，通过挡污板能够挡住洗碗池内的物品不会掉落到排水管中。

附图说明

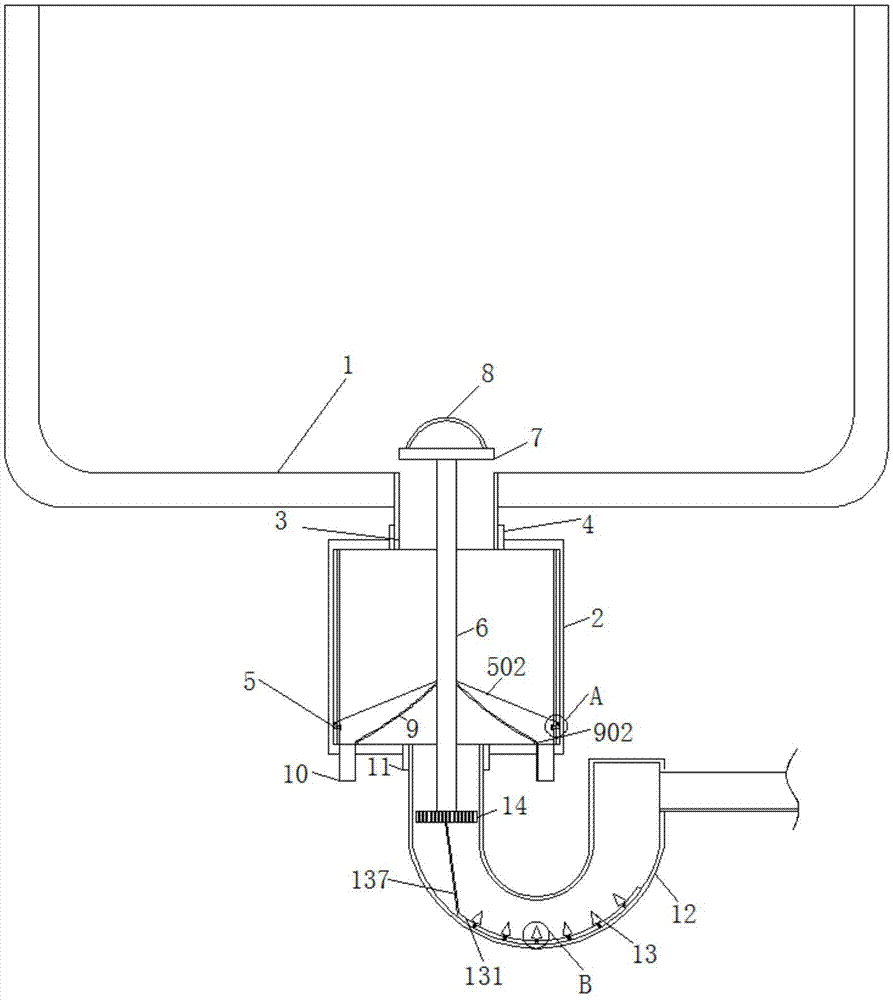

图1为本发明结构示意图；

图2为图1中A处放大图；

图3为图1中B处放大图；

图4为本发明刷板的局部侧视图；

图5为本发明过滤网的局部示意图；

图6为本发明穿槽的局部侧视图。

其中，1洗碗池本体、2箱体、3排水管、4螺纹套A、5清污机构、501滚珠、502拉线、503穿槽、504滑动卡槽、505支杆、506刷板、507三角框架、508刷毛、509安装环、510磁条、511胶板、6活动杆、7挡污板、8拉环、9过滤机构、901过滤网、902橡胶拉伸套、903顶动弹簧、904橡胶半弧挡板、10排渣管、11螺纹套B、12U形管、13水流路径半环带动机构、131半环板、132槽口、133活动槽、134三角挡板、135贯穿杆、136三角挡板、137带动线、14带动板。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图1-6所示，本发明实施例提供一种家用洗碗池，包括洗碗池本体1和箱体2，洗碗池本体1底部的中部连接有排水管3，排水管3外侧的底部开设有外螺纹，箱体2顶部的中部连接有螺纹套A4，螺纹套A4的内侧开设有与排水管3外侧底部螺纹相适配的内螺纹，排水管3的底部与螺纹套A4螺纹连接，箱体2内壁四周均安装有清污机构5，箱体2内腔的中部贯穿设置有活动杆6，活动杆6的顶部贯穿排水管3并连接有挡污板7，挡污板7为泡沫漂浮板，挡污板7的顶部连接有拉环8，活动杆6的外侧连接有过滤机构9，活动杆6的底部连接有带动板14，带动板14的内侧等间隔开设有漏水孔，箱体2底部的两侧均连接有排渣管10，箱体2底部的中部连接有螺纹套B11，螺纹套B11的内侧开设有内螺纹，螺纹套B11的底部螺纹连接有U形管12，U形管12外部左侧的顶部开设有外螺纹，U形管12内腔的底部设置有水流路径半环带动机构13。

清污机构5包括四个滚珠501和四根拉线502，箱体2四个内侧壁的中部均开设有穿槽503，穿槽503内壁相对应的两侧均连接有胶板511，两个胶板511相对应的一侧均连接有磁条510，两个磁条510相对应一侧的磁性相反穿槽503内壁远离穿槽503开口的一侧开设有滑动卡槽504，滚珠501的外侧与滑动卡槽504的内侧滑动连接，滚珠501靠近穿槽503的一侧通过支杆505连接有刷板506，刷板506的靠近箱体2内壁的一侧等间隔连接有三角框架507，三角框架507的底边朝上设置，三角框架507的顶角位于刷板506正面的下侧，三角框架507的内侧连接有刷毛508，刷毛508的一侧与箱体2的内壁相接触，滚珠501的顶部通过小杆连接有安装环509，安装环509的顶部与拉线502相连接，拉线502远离安装环509的一端与活动杆6固定连接。

过滤机构9包括过滤网901，过滤网901为铁丝网，且过滤网901呈锥形分布，过滤网901的底部连接有橡胶拉伸套902，橡胶拉伸套902的底部与箱体1内壁的底部固定连接，过滤网901顶部的表面等间隔固定粘接有橡胶半弧挡板904，橡胶半弧挡板904远离与过滤网901相连接的一端位于过滤网902滤孔的上方，且橡胶半弧挡板904的内侧连接有顶动弹簧903，顶动弹簧903远离橡胶半弧挡板904的一端与过滤网板902的表面连接，且顶动弹簧903呈倾斜分布。

水流路径半环带动机构13包括半环板131，半环板131的底部与U形管12内腔的底部相接触，半环板131的顶部等间隔开设有槽口132，槽口132内壁的底部开设有活动槽133，活动槽133的内侧设置有活动珠134，活动珠134的顶部连接有贯穿杆135，贯穿杆135的顶部连接有三角挡板136，三角挡板136底部表面的两侧均呈倾斜分布，半环板131左侧的顶部通过带动线137与带动板14的底部固定连接。

使用时，洗碗池本体1内的水分通过排水管3流进箱体2内，活动杆6上的过滤机构9过滤掉水分中的残渣，水分流到U型管12中，水流路径半环带动机构13在受到水流的冲击时，水流路径半环带动机构13向U形管12的出水方向进行滑动，水流路径半环带动机构13带动带动板14进行拉动，拉动拉环8时，活动杆6带动清污机构5对箱体2内壁上的污物进行清理。

清污机构5在使用时，活动杆6通过拉线502拉动安装环509上连接的滚珠501，滚珠501在滑动卡槽504内向上进行移动，支杆505在带动刷板506进行移动，刷板506上三角框架507内的刷毛508进行刷除污物。

过滤机构9在使用时，水流冲击到过滤网901上，橡胶半弧挡板904通过水流的挤压，橡胶半弧挡板904通过顶动弹簧903的下压，让橡胶半弧挡板904的一端伸进滤孔内，残渣掉落到过滤网901上，过滤网901通过橡胶半弧挡板904带动残渣滑落。

水流路径半环带动机构13在使用时，U形管12内的水流带动半环板131向U形管12的出水方向进行移动，半环板131上的三角挡板136通过活动珠134在活动槽133内进行转动，三角挡板136进行倾斜。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
