技术领域

本发明涉及婴儿车技术领域，尤其涉及一种便于婴儿车用上扶梯装置。

背景技术

婴儿车是一种便于父母带婴儿出门的载具。但是，目前的婴儿车不易上扶梯，因为扶梯的台阶呈倾斜设置，且在上和下的过程中扶梯的台阶具有收缩性，首先，由于扶梯的台阶具有收缩性导致婴儿车不易稳住，其次扶梯的台阶呈倾斜设置，这样导致婴儿车无法水平放置，即其需要家长用手持续扶持，这样导致家长和婴儿车的重心不稳，特别是女性家长，极易出现家长和婴儿车从扶梯上滑落的事故。

为此，我们设计了一种便于婴儿车用上扶梯装置

发明内容

本发明的目的是为了解决现有技术中婴儿车不易乘坐扶梯的问题，而提出的一种便于婴儿车用上扶梯装置。

为了实现上述目的，本发明采用了如下技术方案：

一种便于婴儿车用上扶梯装置，包括支撑板，所述支撑板的一端固定连接有连接机构，所述支撑板的顶部固定连接有竖直设置的支撑杆，所述支撑杆的顶部固定连接有挡块，所述支撑杆的外侧壁套设有第一连接杆，所述第一连接杆上设有与支撑杆对应的运动槽，所述运动槽的内侧壁固定连接有水平设置的固定杆，所述固定杆上滑动连接有两个缓冲机构，两个所述缓冲机构位于支撑杆的两侧，所述支撑杆上设有与固定杆对应的滑口，所述固定杆的上下外侧壁均固定连接有第一弹簧，所述第一弹簧远离固定杆的一端与滑口的内侧壁固定连接，所述第一连接杆远离支撑杆的一端底部转动连接有第二连接杆，所述第一连接杆的底部设有与第二连接杆对应的呈方形的安装槽，所述安装槽的内侧壁固定连接有转轴，所述第二连接杆靠近转轴的一端转动套接在转轴上，所述第二连接杆靠近第一连接杆的一侧固定连接有多根卡块。

优选地，所述连接机构包括固定连接在支撑板一端的安装板，所述安装板上螺纹连接有多根固定螺丝。

优选地，所述缓冲机构包括滑动套接在固定杆上的抵压块，所述抵压块靠近支撑杆的一侧呈弧形设置，所述抵压块通过第二弹簧与运动槽的内侧壁连接，所述第二弹簧的两端分别与抵压块和运动槽的内侧壁固定连接，所述第二弹簧套设在固定杆的外侧壁上。

优选地，所述第二连接杆的两侧均固定连接有磁铁，所述安装槽的内侧壁上分别固定连接有与两个磁铁对应的铁块。

本发明的有益效果为：

1、通过连接机构将本装置安装在婴儿车上，当上扶梯时，将第二连接杆向上转动，从而通过磁铁与铁块的配合保证第二连接杆的稳定，接着通过卡块与卡槽的配合作用依次通过第二连接杆和第一连接杆保证婴儿车的稳定性，则支撑杆由于婴儿车的自身重力调节前后上下的位置，从而保证婴儿车的平稳，这样便于婴儿车上扶梯；

2、通过缓冲机构和第一弹簧的作用避免婴儿车在扶梯倾斜向上时出现大幅度的晃动而导致婴儿车的运动，进而避免婴儿与婴儿车的碰撞，从而对婴儿起到保护的作用。

附图说明

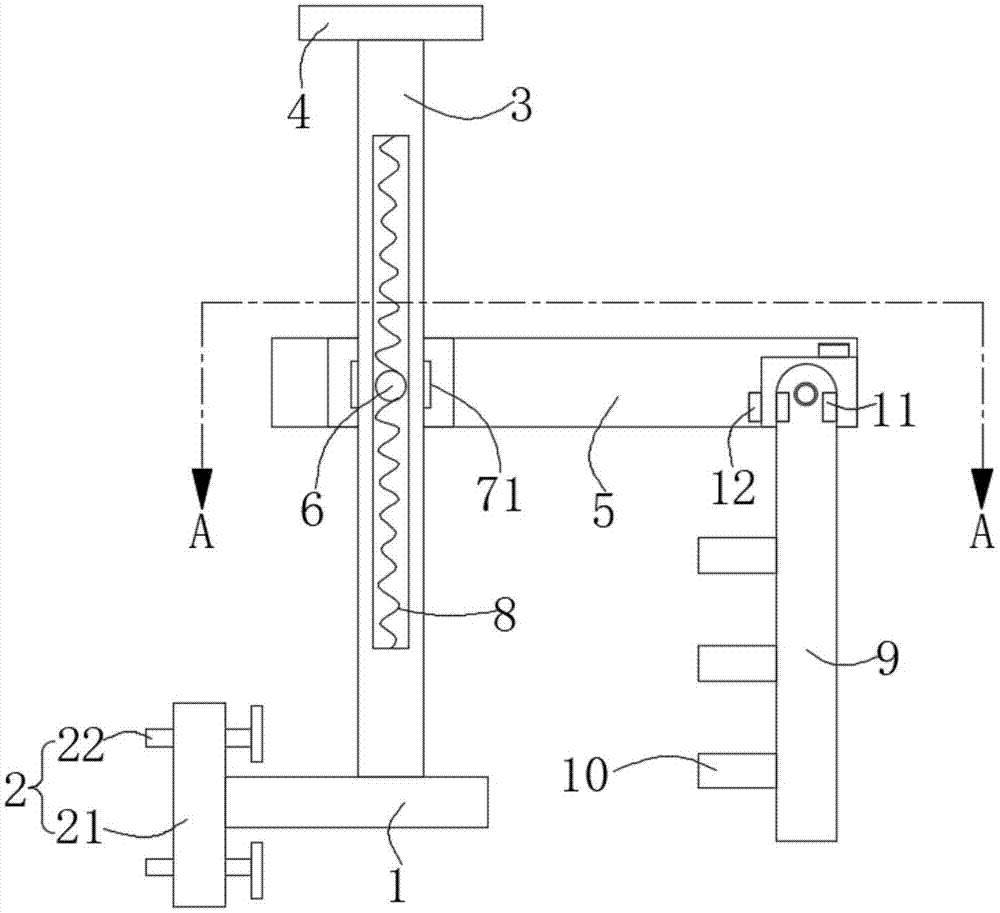

图1为本发明提出的一种便于婴儿车用上扶梯装置的结构示意图；

图2为图1中A-A的向视图；

图3为本发明提出的一种便于婴儿车用上扶梯装置中本装置与婴儿车的连接结构示意图；

图4为本发明提出的一种便于婴儿车用上扶梯装置中扶手带的结构示意图；

图5为一种便于婴儿车用上扶梯装置中本装置与扶手带连接的俯视结构示意图；

图6为一种便于婴儿车用上扶梯装置中本装置与扶手带连接的侧面结构示意图。

图中：1支撑板、2连接机构、21安装板、22固定螺丝、3支撑杆、4挡块、5第一连接杆、6固定杆、7缓冲机构、71抵压块、72第二弹簧、8第一弹簧、9第二连接杆、10卡块、11磁铁、12铁块、13婴儿车、14扶手带。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

参照图1-2，一种便于婴儿车用上扶梯装置，包括支撑板1，支撑板1的一端固定连接有连接机构2，连接机构2包括固定连接在支撑板1一端的安装板21，安装板21上螺纹连接有多根固定螺丝22，这样通过连接机构2的作用便于本装置与婴儿车13的外侧壁固定连接，其连接图可以参考图3。

其中，支撑板1的顶部固定连接有竖直设置的支撑杆3，支撑杆3的顶部固定连接有挡块4，其中通过挡块4的作用起到防止支撑杆3过度向下运动，且挡块4的宽度大于运动槽的宽度，支撑杆3的外侧壁套设有第一连接杆5，第一连接杆5上设有与支撑杆3对应的运动槽，运动槽的内侧壁固定连接有水平设置的固定杆6，固定杆6上滑动连接有两个缓冲机构7，两个缓冲机构7位于支撑杆3的两侧，缓冲机构7包括滑动套接在固定杆6上的抵压块71，抵压块71靠近支撑杆3的一侧呈弧形设置，抵压块71通过第二弹簧72与运动槽的内侧壁连接，第二弹簧72的两端分别与抵压块71和运动槽的内侧壁固定连接，第二弹簧72套设在固定杆6的外侧壁上，这样通过缓冲机构7的作用可以对支撑杆3起到前后缓冲的效果，这样保证婴儿车13不会受到太大的前后晃动，进而避免由于婴儿车13由于巨大晃动而使婴儿在惯性的作用下与婴儿车13产生碰撞，其中抵压块71靠近支撑杆3的一侧呈弧形设置的作用是便于支撑杆3前后和向下偏转，从而保证支撑杆3可以前后上下的进行运动。

其中，支撑杆3上设有与固定杆6对应的滑口，固定杆6的上下外侧壁均固定连接有第一弹簧8，第一弹簧8远离固定杆6的一端与滑口的内侧壁固定连接，这样可以减小支撑杆3的上下晃动程度，其作用和缓冲机构7的作用相同，即避免婴儿受到碰撞损伤。

其中，第一连接杆5远离支撑杆3的一端底部转动连接有第二连接杆9，第一连接杆5的底部设有与第二连接杆9对应的呈方形的安装槽，第二连接杆9的两侧均固定连接有磁铁11，安装槽的内侧壁上分别固定连接有与两个磁铁11对应的铁块12，这样可以保证第二连接杆9在使用时和不使用时的稳定性，即通过磁铁11与铁块12的吸力进行稳定，安装槽的内侧壁固定连接有转轴，第二连接杆9靠近转轴的一端转动套接在转轴上，第二连接杆9靠近第一连接杆5的一侧固定连接有多根卡块10，需要说明的是：扶手带14的外侧壁上等距设有多个与卡块10对应的卡槽，这样通过卡块10与卡槽的结合保证第二连接杆9的稳定性，其中扶手带14可以参考图4，进而依次通过两侧的第二连接杆9和第一连接杆5对婴儿车13进行支撑，其支撑状态可以参考图5和图6。

本发明中，首先通过连接机构2将本装置固定连接在婴儿车13的外表面上，即通过拧紧多个固定螺丝22将安装板21与婴儿车13固定连接，从而保证支撑杆3的稳定性，则不使用时，将第二连接杆9向下弯折，则通过一侧的磁铁11与铁块12的配合保证第二连接杆9的稳定性，这样避免第二连接杆9向外延伸而影响人们使用的问题，当上扶梯时，将第二连接杆9向上转动，则通过另外一侧的磁铁11与铁块12保证第二连接杆9展开后的稳定性，接着家长将婴儿车抬起放置在扶手带14上，则通过卡块10与卡槽的配合将第二连接杆9搭设在扶手带14上，这样随着扶手带14的运动而依次通过第二连接杆9和第一连接杆5带动婴儿车13的运动，且通过卡块10与卡槽的配合保证第二连接杆9的稳定性，则保证第一连接杆5的稳定性，而婴儿车13由于自生的重力通过支撑杆3自动进行调整，即支撑杆3由于婴儿车13的重力缘故，保证竖直状态，不会受到第二连接杆9和第一连接杆5的倾斜状态而出现大幅度的倾斜，这样可以有效的保证婴儿的平稳性，再配合缓冲机构7和第一弹簧8的作用不会使婴儿与婴儿车13出现碰撞的问题，从而便于婴儿车13在扶梯上的运动和放置，当下扶梯时，只需将婴儿车13从扶手带14上取下即可。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
