技术领域

本发明属于衣架技术领域，尤其是涉及一种用于毛衣晾干的衣架。

背景技术

衣架是用来搭披衣衫的架子。《鲁班经匠镜》讲到有素衣架和花衣架两种，外间较为少见。当时的衣架与现在的衣架不同。现代衣架大多采用挂钩式或枝叉式，衣物多以脖领处挂在衣钩上。

现有的衣服在晾晒时，衣服挂于衣架上，再将衣架挂在晾衣杆上进行晾晒，对于清洗后的领口较大的毛衣挂在衣架上晾晒时，由于毛衣清洗后很湿重，挂在衣架上时在其重力的作用下能缓慢的从衣架上滑落，现有的衣架不能对其进行有效的固定。

为此，我们提出一种用于毛衣晾干的衣架来解决上述问题。

发明内容

本发明的目的是针对上述问题，提供一种可对毛衣进行固定且具有撑开作用的用于毛衣晾干的衣架。

为达到上述目的，本发明采用了下列技术方案：一种用于毛衣晾干的衣架，包括衣架本体，所述衣架本体的上端固定连接有竖杆，所述竖杆的上端固定连接有挂钩，所述衣架本体和竖杆内分别设有第一腔室和第二腔室，所述第一腔室和第二腔室连通设置，所述第一腔室和第二腔室内填塞有同一块吸水膨胀的橡胶块，所述第二腔室内设有镂空板，所述镂空板的侧壁与第二腔室的内壁固定连接，所述第二腔室的左右两端内壁上均设有开口，且开口内固定贯穿设有第一气囊，所述第一气囊的上下两端分别与镂空板和吸水膨胀的橡胶块相抵接触，所述竖杆的左右两端侧壁上均固定连接有限制罩，所述限制罩内设有卡设有第二气囊，所述第二气囊与第一气囊相抵接触，所述第二气囊的下端固定连接有压板，所述第二气囊上连通设置有导气管，所述导气管的进气端穿过限制罩的顶面并与第二腔室连用设置，所述导气管的进气端位于镂空板的上方，所述第一腔室的左右两端内壁上均设有第一进水孔，所述第一进水孔的顶面上设有多个内外连通的第二进水孔。

在上述的用于毛衣晾干的衣架中，所述第一气囊和第二气囊均为弹性气囊。

在上述的用于毛衣晾干的衣架中，所述第一腔室的下端连通设置有导管，所述导管的下端连通设置有波纹管，所述波纹管垂直衣架本体设置。

与现有的技术相比，本用于毛衣晾干的衣架的优点在于：

1、本发明在将湿重的毛衣挂于衣架本体上时，毛衣内的水经过第一进水孔和第二进水孔进入到第一腔室内，吸收膨胀橡胶在吸水后膨胀体积变大，使得第二腔室内的气体压入至第二气囊内，配合第一气囊对第二气囊的挤压作用，使得在第二气囊膨胀体积变大的同时带动压板向下运动的同时，又能向远离竖杆的方向运动，通过压板能对挂于衣架上的毛衣进行压紧固定，能有效的防止晾晒的毛衣从衣架上脱落。

2、本发明中在吸水膨胀的橡胶块在膨胀体积变大时，通过向下延伸的橡胶块能将导管内的气体挤压入波纹管内，使得波纹在水平方向上膨胀体积变大，能对毛衣进行撑开，便于毛衣内的空气进行流动，便于毛衣进行晾晒。

附图说明

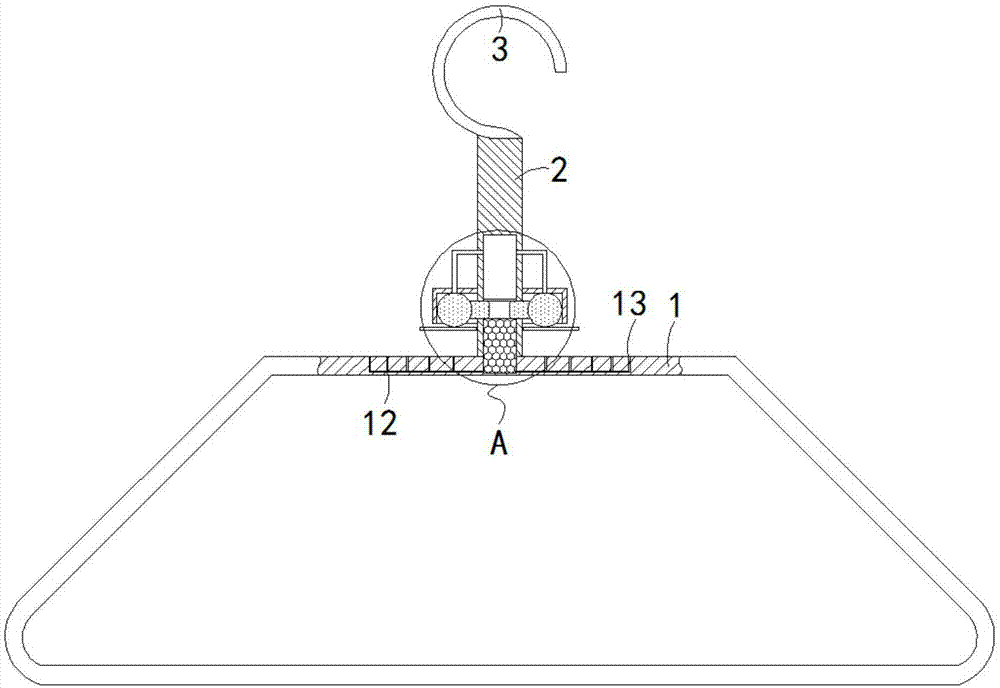

图1是本发明实施例1中提供的一种用于毛衣晾干的衣架的透视图；

图2是图1中A处的局部放大图；

图3是本发明实施例2中提供的一种用于毛衣晾干的衣架的透视图；

图4是本发明实施例2中提供的一种用于毛衣晾干的衣架中第三气囊的侧面结构示意图。

图中，1衣架本体、2竖杆、3挂钩、4第二腔室、5橡胶块、6镂空板、7第一气囊、8限制罩、9第二气囊、10压板、11导气管、12第一进水孔、13第二进水孔、14第一腔室、15导管、16波纹管。

具体实施方式

以下实施例仅处于说明性目的，而不是想要限制本发明的范围。

实施例1

如图1-2所示，一种用于毛衣晾干的衣架，包括衣架本体1，衣架本体1的上端固定连接有竖杆2，竖杆2的上端固定连接有挂钩3，衣架本体1和竖杆2内分别设有第一腔室14和第二腔室4，第一腔室14和第二腔室4连通设置，第一腔室14和第二腔室4内填塞有同一块吸水膨胀的橡胶块5，其中，橡胶块5吸水时会膨胀体积变大，由于第一腔室14的内壁和第二腔室4的内壁对其具有限制作用，使得橡胶块5在吸收膨胀后体积只能在竖直方向上变化，第二腔室4内设有镂空板6，镂空板6的侧壁与第二腔室4的内壁固定连接。

第二腔室4的左右两端内壁上均设有开口，且开口内固定贯穿设有第一气囊7，其中，第一气囊7的侧壁与开口的内壁固定密封连接，确保第二期腔室4内的密封性，第一气囊7的上下两端分别与镂空板6和吸水膨胀的橡胶块5相抵接触，竖杆2的左右两端侧壁上均固定连接有限制罩8，限制罩8内设有卡设有第二气囊9，第二气囊9与第一气囊7相抵接触，第二气囊9的下端固定连接有压板10，需要说明的是，第一气囊7受到橡胶块5挤压，第一气囊7位于第二腔室4外的一端膨胀变大，首先，对第二气囊9进行挤压，便于压板10向远离竖杆2的方向运动，其次，配合限制罩8的作用，使得第二气囊9充气体积变化时，只能在竖直方向上进行变化，第二气囊9上连通设置有导气管11，导气管11的进气端穿过限制罩8的顶面并与第二腔室4连用设置，导气管11的进气端位于镂空板6的上方，值得一提的是，橡胶块5吸水膨胀后，其上端对第一气囊7进行挤压，使得第一气囊7位于限制罩8内的一端变大，而位于第二腔室4内的一端变小，与此同时，橡胶块5能将其上方的气体压人第二气囊9内，便于第二气囊9带动压板10向下运动，能对毛衣配合衣架本体1对其进出夹持固定，第一腔室14的左右两端内壁上均设有第一进水孔12，第一进水孔12的顶面上设有多个内外连通的第二进水孔13，需要说明的是，在湿重的毛衣挂于衣架本体1上是，毛衣上的水经过第二进水孔13和第一进水孔12能进入到第一腔室14内，便于橡胶块5与水接触，其中，衣架本体1和竖杆2的材质均为透明玻璃，便于在毛衣晾干时，橡胶块5内的水随着蒸发，解除压板10对毛衣固定作用，此时晾干的毛衣不会受到水的作用下滑，橡胶块5膨胀时并不能将第一进水孔13堵塞，由于镂空板6对其具有限制作用，不会使得第二气囊9内充气过量，影响正常使用。

其中，第一气囊7和第二气囊9均为弹性气囊，其中，第一气囊7和第二气囊9在撤销外力对其的作用时，便于进行复位。

本发明通过将湿重的毛衣挂于衣架本体1上，毛衣上的水经过第二进水孔13和第一进水孔12进入到第一腔室14内，使得橡胶块5吸水，吸水后的橡胶块5膨胀体积变大，橡胶块5的上端对第一气囊7进行挤压，使得第一气囊7位于限制罩8内的一端变大，能对第二气囊9进行挤压，使得压板10向远离竖杆2的一端运动，与此同时，在橡胶块5膨胀时能将其上方的第二腔室4内的气体挤压至第二气囊9内，使得第二气囊9在竖直方向上膨胀体积变大，带动压板10向下运动，使得压板10能配合衣架本体1对毛衣夹持固定。

实施例2

如图3-4所示，本实施例与实施例1的区别在于：第一腔室14的下端连通设置有导管15，导管15的下端连通设置有波纹管16，波纹管16垂直衣架本体1设置，需要说明的是，波纹管16垂直于纸面设置，在波纹管16只能在水平方向上膨胀伸长，波纹管16伸长时便于在纵向上将毛衣撑开，利于毛衣内的空气流动，便于进行晾干。

本发明通过橡胶块5在吸水膨胀后，其体积在竖直方向上变化，橡胶块5的下端由于膨胀延伸至导管15内，能将导管15内的气体挤压至波纹管16内，使得波纹管16充气膨胀，在纵向上能对毛衣进行撑开，便于毛衣进行晾晒，在橡胶块5内的水分蒸发后，橡胶块5体积缩小并复位至第一腔室14内，

尽管本文较多地使用了衣架本体1、竖杆2、挂钩3、第二腔室4、橡胶块5、镂空板6、第一气囊7、限制罩8、第二气囊9、压板10、导气管11、第一进水孔12、第二进水孔13、第一腔室14、导管15和波纹管16等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本发明的本质；把它们解释成任何一种附加的限制都是与本发明精神相违背的。
