技术领域

本发明涉及一种储液器上壳体用外径卡规，属于外径卡规技术领域。

背景技术

在工厂批量制造过程中，只有加工出高精度的机械零件，才可能制造出高质量的设备。高精度零件尺寸是高精度零件的基本要求。在对空调储液器进行外径检测时中，高精度的外圆尺寸一般是磨削出来的，零件的尺寸有一个公差带，加工完成后，再用卡规检查加工尺寸是否合格，普通卡规测空调储液器时外径时有一个通端，有一个止端，检查工件时，只要通端能过而止端不能过就为合格产品。该卡规的不足之处在于：1)只能检查零件是否在公差范围，不能检测实际尺寸，属于定性检测。如果零件的加工尺寸在公差中值附近与在公差的两个极限尺寸附近，虽然都是合格的，但对设备的性能还是有一定的影响；2)一旦检测不合格，只能返修或报废，浪费较大；3)不符合现代制造业中将质量控制环节前移的发展趋势；检测不合格后不具备粗量设备，而且不能够对其厚度进行检测，从而对空调储液器的外径检测不准确，因此，需要进一步改进。

发明内容

本发明要解决的技术问题克服现有的缺陷，提供一种储液器上壳体用外径卡规，通过限位块可以保护在测量时由于用力过大导致整个卡规嵌入壳体导致碰撞，通过伸缩工具尺在测量时检测出不合格时，可以粗略估计该壳体的直径，能够及时的反馈信息，通过厚度检测块的增设，不仅可以测量壳体的直径，还可以用来检测壳体的厚度是否合格，可以有效解决背景技术中的问题。

为了解决上述技术问题，本发明提供了如下的技术方案：

一种储液器上壳体用外径卡规，包括卡规本体，所述卡规本体上设有尺寸刻区与公差刻区，所述卡规本体内壁底部两侧均设有防磨垫，所述防磨垫上方设有限位杆，所述限位杆底部设有限位块，所述卡规本体底部一侧设有工具尺盛放箱，所述工具尺盛放箱内腔设有伸缩工具尺，所述工具尺盛放箱一侧设有开口，且开口一侧通过活动转轴连接挡板，所述卡规本体一侧设有厚度检测块，所述厚度检测块底部设有厚度检测开口。

进一步而言，所述卡规本体顶部设有握块，所述握块外壁上设有防滑纹理，所述卡规本体上还设有若干挂孔。

进一步而言，所述挡板一侧设有把手，所述把手上还设有防滑纹理。

进一步而言，所述厚度检测块一侧设有厚度尺寸刻区与厚度公差刻区。

进一步而言，所述卡规本体内腔为中空结构，所述伸缩工具尺上设有刻度线，所述刻度线的单位为毫米。

本发明有益效果：在对空调储液器外径进行检测时，通过限位块可以保护在测量时由于用力过大导致整个卡规嵌入壳体导致碰撞，通过伸缩工具尺在测量时检测出不合格时，可以粗略估计该壳体的直径，能够及时的反馈信息，通过厚度检测块的增设，不仅可以测量壳体的直径，还可以用来检测壳体的厚度是否合格，功能多样化，从而实现对空调储液器的外径检测更精确，实用性强。

附图说明

附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制。

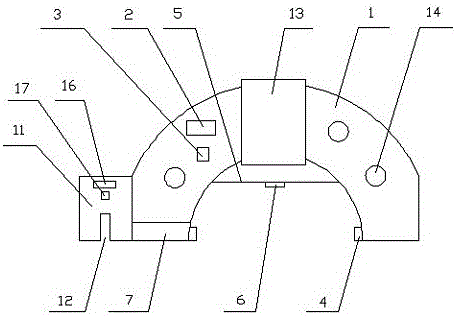

图1是本发明一种储液器上壳体用外径卡规整体结构图。

图2是本发明一种储液器上壳体用外径卡规工具尺盛放箱结构图。

图3为卡规本体内腔的结构示意图。

图中标号：1、卡规本体；2、尺寸刻区；3、公差刻区；4、防磨垫；5、限位杆；6、限位块；7、工具尺盛放箱；8、伸缩工具尺；9、活动转轴；10、挡板；11、厚度检测块；12、厚度检测开口；13、握块；14、挂孔；15、把手；16、厚度尺寸刻区；17、厚度公差刻区；18、刻度线。

具体实施方式

以下结合附图对本发明的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本发明，并不用于限定本发明。

如图1-图2所示，一种储液器上壳体用外径卡规，包括卡规本体1，所述卡规本体1上设有尺寸刻区2与公差刻区3，所述卡规本体1内壁底部两侧均设有防磨垫4，所述防磨垫4上方设有限位杆5，所述限位杆5底部设有限位块6，所述卡规本体1底部一侧设有工具尺盛放箱7，所述工具尺盛放箱7内腔设有伸缩工具尺8，所述工具尺盛放箱7一侧设有开口，且开口一侧通过活动转轴9连接挡板10，所述卡规本体1一侧设有厚度检测块11，所述厚度检测块11底部设有厚度检测开口12。

更具体而言，所述卡规本体1顶部设有握块13，所述握块13外壁上设有防滑纹理，所述卡规本体1上还设有若干挂孔14，通过握块13方便拿起使用，挂孔14方便悬挂。

更具体而言，所述挡板10一侧设有把手15，所述把手15上还设有防滑纹理，通过把手15方便对挡板进行打开关闭。

更具体而言，所述厚度检测块11一侧设有厚度尺寸刻区16与厚度公差刻区17，通过厚度尺寸刻区16与厚度公差刻区17，可对厚度的标准进行检测反馈。

更具体而言，所述卡规本体1内腔为中空结构，所述伸缩工具尺8上设有刻度线18，所述刻度线18的单位为毫米，通过刻度线18方便对其进行粗略量取。

本发明改进与：在对空调储液器外径进行检测时，通过限位块5可以保护在测量时由于用力过大导致整个卡规嵌入壳体导致碰撞，通过伸缩工具尺8在测量时检测出不合格时，可以粗略估计该壳体的直径，能够及时的反馈信息，通过厚度检测块11的增设，不仅可以测量壳体的直径，还可以用来检测壳体的厚度是否合格，功能多样化，从而实现对空调储液器的外径检测更精确，实用性强。

以上为本发明较佳的实施方式，本发明所属领域的技术人员还能够对上述实施方式进行变更和修改，因此，本发明并不局限于上述的具体实施方式，凡是本领域技术人员在本发明的基础上所作的任何显而易见的改进、替换或变型均属于本发明的保护范围。
