技术领域

本发明涉及衬布收卷装置技术领域，具体为一种衬布生产用收卷装置及收卷方法。

背景技术

衬布是以机织物、针织物和非织造布为基布，采用热塑性高分子化合物，经过专门机械进行特殊整理加工，用于服装的内层起到补强、挺括的作用，与面料粘合或非粘合的专用服装辅料，衬布在生产过程中首先需要进行收卷，现有技术中收卷装置的转轴是通过电机带动转轴进行收卷，然而转轴都是通过螺栓或者焊接在固定加上，导致在收卷结束后，拆卸不方便，固定可靠性差，降低工作效率，同时内衬布的长度不同，在收卷时需要调节收卷辊之间的距离，导致操作者需要不断的更换收卷辊，不便于使用者的使用，降低了内衬布生产用收卷装置的实用性，因此，我们提出一种衬布生产用收卷装置及收卷方法。

发明内容

本发明的目的在于提供一种衬布生产用收卷装置及收卷方法，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种衬布生产用收卷装置，包括底板，所述底板的顶部左右两侧分别安装左侧板和右侧板，所述左侧板的左侧外壁安装电机底座，所述电机底座的顶部安装电机，所述电机的输出端贯穿左侧板的右侧并安装套杆，所述套杆的内腔中套接收卷辊左轴体，所述收卷辊左轴体上开设有卡槽，所述套杆上开设有与卡槽相匹配的矩形滑槽，且矩形滑槽的顶部安装限位块，所述卡槽内安装有卡块，所述卡块的顶部安装推杆，所述推杆延伸至套杆的外侧并安装手柄，所述推杆的底部安装弹簧，所述弹簧的一端连接限位块，且弹簧的另一端连接卡块，所述收卷辊左轴体的右侧安装收卷辊本体，所述收卷辊本体包括左滑动板和右滑动板，所述左滑动板和右滑动板的相对外壁均开设有滑槽，所述滑槽的顶部和底部均安装有滑块，两组对称的所述滑块之间安装收卷板，两组所述收卷板的相对外壁均安装固定轴，两组所述固定轴之间安装支撑柱，所述固定轴的左右两侧活动连接有连接杆，所述连接杆远离固定轴的一端连接螺母，所述螺母内腔中螺纹连接有螺栓，且螺栓固定安装在左滑动板和右滑动板的相对外壁上，所述收卷辊本体的右侧安装收卷辊右轴体，所述收卷辊右轴体的右侧顶端安装固定装置，且固定装置的底部固定在右侧板的右侧外壁上，所述右侧板的顶部前后两侧均安装支撑块，所述支撑块上安装有滚珠，且收卷辊右轴体安装在两组滚珠之间。

优选的，所述固定装置包括横板，所述横板的顶部安装竖板，所述竖板的顶部安装固定套，所述固定套的一端通过铰链连接，且固定套的另一端通过螺栓固定，所述固定套的内壁均匀开设有凹槽，所述凹槽内安装有滚轮。

优选的，所述支撑柱包括支撑杆，所述支撑杆的顶部和底部均安装套管，所述支撑杆的外壁安装压缩弹簧。

优选的，所述电机底座包括两层橡胶板，两层所述橡胶板之间安装减震球，所述减震球与两组橡胶板之间的空隙填充橡胶颗粒。

优选的，所述底板的底部安装防滑垫，所述防滑垫的底部安装半圆形防滑颗粒，且半圆形防滑颗粒呈矩形阵列排布。

优选的，一种衬布生产用收卷方法包括如下步骤：

S1：检查装置各个部位是否工作正常，根据所要收卷的衬布的长度，通过拧紧螺母，带动连接杆运动，利用滑块在滑槽上移动，使收卷板移动，方便调节收卷板之间的距离，不需要更换收卷辊本体，便于使用，调节好之后进行收卷；

S2：启动电机，电机产生的震动，通过电机底座缓冲减少，延长电机的使用寿命，电机输出端安装的套杆转动带动收卷辊左轴体转动，收卷辊本体和收卷辊右轴体转动，对衬布进行收卷；

S3：收卷结束时，拉动手柄，使卡块移出卡槽，接着拧松固定装置上的螺栓，打开固定套，使收卷辊本体向右移动，直至收卷辊左轴体移出套杆外，卸下卷辊本体，将衬布运送到存放处，有利于下一次的使用。

与现有技术相比，本发明的有益效果是：

1、该装置结构简单，通过套杆、卡槽、卡块和固定装置的设置，使收卷装置本体在收卷结束后，拆卸方便，固定可靠性高，提高工作效率，同时固定套内开设的凹槽配合滚轮转动，使收卷辊右轴体在收卷的时候更易转动，且稳定性高，不易晃动。

2、通过收卷装置本体上滑槽、滑块、收卷板、固定轴、螺栓、螺母和连接杆的设置，使衬布生产用收卷装置达到了可以根据衬布的长度调节收卷辊之间距离的目的，避免了不能根据内衬布的长度调节收卷辊之间的距离的缺点，操作者不需要更换收卷辊，有利于便于使用者的使用，增加了实用性。

附图说明

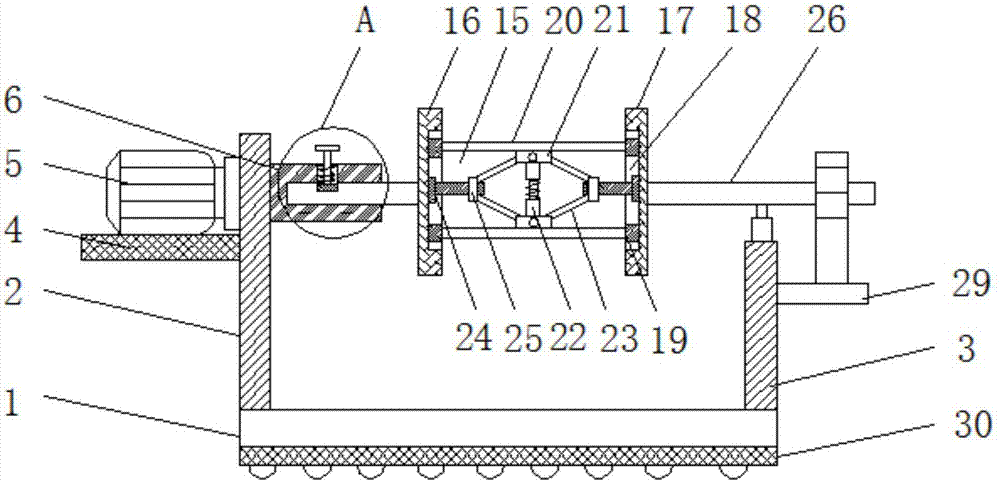

图1为本发明结构示意图；

图2为本发明结构A部结构放大图；

图3为本发明右侧板侧视图；

图4为本发明固定装置结构示意图；

图5为本发明支撑柱结构示意图；

图6为本发明电机底座结构示意图。

图中：1底板、2左侧板、3右侧板、4电机底座、41橡胶板、42减震球43橡胶颗粒、5电机、6套杆、7收卷辊左轴体、8卡槽、9矩形滑槽、10卡块、11推杆、12手柄、13限位块、14弹簧、15收卷辊本体、16左滑动板、17右滑动板、18滑槽、19滑块、20收卷板、21固定轴、22支撑柱、221支撑杆、222套管、223压缩弹簧、23连接杆、24螺栓、25螺母、26收卷辊右轴体、27支撑块、28滚珠、29固定装置、291横板、292竖板、293固定套、294凹槽、295滚轮、30防滑垫。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-6，本发明提供一种技术方案：一种衬布生产用收卷装置，包括底板1，底板1的顶部左右两侧分别安装左侧板2和右侧板3，左侧板2的左侧外壁安装电机底座4，电机底座4的顶部安装电机5，电机5的输出端贯穿左侧板2的右侧并安装套杆6，套杆6的内腔中套接收卷辊左轴体7，收卷辊左轴体7上开设有卡槽8，套杆6上开设有与卡槽8相匹配的矩形滑槽9，且矩形滑槽9的顶部安装限位块13，卡槽8内安装有卡块10，卡块10的顶部安装推杆11，推杆11延伸至套杆6的外侧并安装手柄12，推杆11的底部安装弹簧14，弹簧14的一端连接限位块13，且弹簧14的另一端连接卡块10，收卷辊左轴体7的右侧安装收卷辊本体15，收卷辊本体15包括左滑动板16和右滑动板17，左滑动板16和右滑动板17的相对外壁均开设有滑槽18，滑槽18的顶部和底部均安装有滑块19，两组对称的滑块19之间安装收卷板20，两组收卷板20的相对外壁均安装固定轴21，两组固定轴21之间安装支撑柱22，防止收卷板20在调节过程中调节过度，有利于提高调节的稳定性，固定轴21的左右两侧活动连接有连接杆23，连接杆23远离固定轴21的一端连接螺母25，螺母25内腔中螺纹连接有螺栓24，且螺栓24固定安装在左滑动板16和右滑动板17的相对外壁上，有利于通过旋转螺母25在螺栓24收上运动带动连接杆23移动，卷辊本体15的右侧安装收卷辊右轴体26，收卷辊右轴体26的右侧顶端安装固定装置29，防止收卷辊右轴体26在收卷过程中滑落，提到装置稳定性，且固定装置29的底部固定在右侧板3的右侧外壁上，右侧板3的顶部前后两侧均安装支撑块27，支撑块27上安装有滚珠28，且收卷辊右轴体26安装在两组滚珠28之间，使收卷辊右轴体26更便于转动。

其中，固定装置29包括横板291，横板291的顶部安装竖板292，竖板292的顶部安装固定套293，有利于收卷辊右轴体26的固定，防止在收卷时掉落，固定套293的一端通过铰链连接，且固定套293的另一端通过螺栓固定，有利于拆卸，固定套293的内壁均匀开设有凹槽294，凹槽294内安装有滚轮295，有利于收卷辊右轴体26的转动；

支撑柱22包括支撑杆221，支撑杆221的顶部和底部均安装套管222，支撑杆221的外壁安装压缩弹簧223，防止收卷板20在调节过程中调节过度，有利于提高调节的稳定性；

电机底座4包括两层橡胶板41，两层橡胶板41之间安装减震球42，减震球42与两组橡胶板41之间的空隙填充橡胶颗粒43，有利于减少电机5产生的震动，延长了电机5的使用寿命，提高收卷过程中的平稳性；

底板1的底部安装防滑垫30，防滑垫30的底部安装半圆形防滑颗粒，且半圆形防滑颗粒呈矩形阵列排布，增大底板1与地面之间的摩擦力，防止底板1在地面上移动。

一种衬布生产用收卷方法包括如下步骤：

S1：检查装置各个部位是否工作正常，根据所要收卷的衬布的长度，通过拧紧螺母25，带动连接杆23运动，利用滑块19在滑槽18上移动，使收卷板20移动，方便调节收卷板20之间的距离，不需要更换收卷辊本体15，便于使用，调节好之后进行收卷；

S2：启动电机5，电机15产生的震动，通过电机底座4缓冲减少，延长电机15的使用寿命，电机5输出端安装的套杆6转动带动收卷辊左轴体7转动，收卷辊本体15和收卷辊右轴体26转动，对衬布进行收卷；

S3：收卷结束时，拉动手柄12，使卡块10移出卡槽8，接着拧松固定装置29上的螺栓，打开固定套293，使收卷辊本体15向右移动，直至收卷辊左轴体7移出套杆6外，卸下卷辊本体15，将衬布运送到存放处，有利于下一次的使用。
