技术领域

本发明涉及洁具技术领域，尤其涉及一种自冲水蹲便器。

背景技术

随着城市化的进程加快，以及城市的人口急剧增加，使得城市住房的价格一直高居不下，小户型的住房因为价格较低受到人们的青睐。但是，小户型住房的卫生间空间较小，为充分利用空间，一般家庭的卫生间和浴室共用。由于蹲便器不占用地面以上的空间，因此成为小户型家庭卫生间的首选。

蹲便器在安装时，为防止管路堵塞，通常采用冲落式冲水方式，其管径粗大故不易堵塞，但所需冲水量较高，造成了水资源的浪费。

发明内容

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种自冲水蹲便器，其通过储水囊内的高压水，增大水从冲水口排出时的冲力，更加利于粪便冲掉，同时可在如厕完毕后，自动进行冲水，更加方便使用。

为了实现上述目的，本发明采用了如下技术方案：

一种自冲水蹲便器，包括蹲便器本体以及设置在蹲便器本体右下端的排便口，所述蹲便器本体的上端设有凹槽，所述凹槽的内壁转动连接有踏板，所述蹲便器本体的侧壁中设有滑腔，所述滑腔内密封滑动连接有滑塞，所述凹槽的内底部开设有装置槽，所述滑塞的侧壁固定连接有滑塞杆，且滑塞杆贯穿滑腔的内壁并延伸至装置槽内，所述滑塞杆位于滑塞与滑腔内壁之间的部分套设有弹簧，所述踏板的下端转动连接有竖杆，所述竖杆的下端转动连接在滑塞杆位于装置槽内的一端，所述蹲便器本体的左端设有圆腔，所述圆腔内安装有储水囊，所述储水囊的下端开设有与蹲便器本体连通的冲水口，所述滑腔通过连通腔与储水囊连通，且滑腔与连通腔的连通处安装有仅允许水进入连通腔内的第一单向阀，所述蹲便器本体的上端面设有与滑腔连通的进水腔，且进水腔与滑腔的连通处安装有仅允许水进入滑腔内的第二单向阀,所述滑腔的内壁开设有与冲水口连通的滑槽，所述滑槽内密封滑动连接有用于密封冲水口的挡板，所述滑槽内还密封滑动连接有活塞，所述活塞通过推杆固定连接在滑塞的侧壁上。

优选地，所述挡板与滑塞均采用磁性材料制成，且磁性挡板与磁性滑塞同极相斥。

优选地，所述挡板移动到左极限端时，完全堵住所述冲水口，而所述挡板移动到右极限端时，所述冲水口完全连通所述储水囊。

优选地，所述凹槽的内壁固定连接有用于防止踏板转动至凹槽内的限位块。

本发明具有以下有益效果：

1、通过脚踩压踏板，踏板下移通过竖杆推动滑塞杆移动，滑塞杆移动推动滑塞移动，滑塞移动将滑腔内的水压入储水囊内，随着水的压入，储水囊膨胀变大，当如厕完毕后，在弹簧的作用下滑塞复位，滑塞复位推杆带动活塞复位，进而使挡板不再挡住冲水口，通过储水囊内的水通过冲水口排出，将粪便冲掉，由于储水囊被压缩，会增大水从冲水口排出时的冲力，更加利于粪便冲掉；

2、通过将滑腔内的水压缩到储水囊内时，磁性材料制成的滑塞在移动时会推动同为磁性材料制成的挡板将冲水口挡住，如厕完毕后，在弹簧的作用下滑塞复位，进而使挡板复位，使挡板不再挡住冲水口，进而使如厕完毕后，可自动进行冲水，更加方便使用。

附图说明

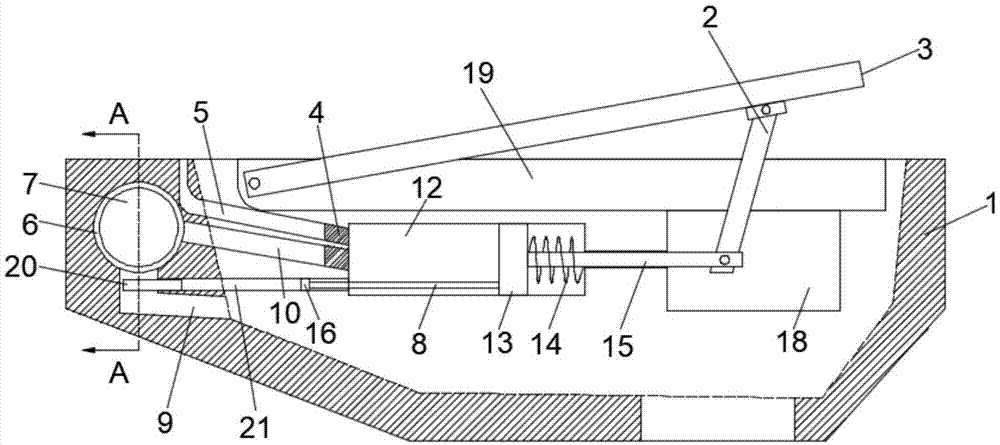

图1为本发明提出的一种自冲水蹲便器的结构示意图；

图2为实施例2的结构示意图；

图3为图2中的A-A处剖面结构示意图。

图中：1蹲便器本体、2竖杆、3踏板、4第二单向阀、5进水腔、6圆腔、7储水囊、8推杆、9冲水口、10连通腔、11第一单向阀、12滑腔、13滑塞、14弹簧、15滑塞杆、16活塞、17排便口、18装置槽、19凹槽、20挡板、21滑槽。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

参照图1，一种自冲水蹲便器，包括蹲便器本体1以及设置在蹲便器本体1右下端的排便口17，蹲便器本体1的上端设有凹槽19，凹槽19的内壁转动连接有踏板3，凹槽19的内壁固定连接有用于防止踏板3转动至凹槽19内的限位块,蹲便器本体1的侧壁中设有滑腔12，滑腔12内密封滑动连接有滑塞13，凹槽19的内底部开设有装置槽18，滑塞13的侧壁固定连接有滑塞杆15，且滑塞杆15贯穿滑腔12的内壁并延伸至装置槽18内，滑塞杆15位于滑塞13与滑腔12内壁之间的部分套设有弹簧14，踏板3的下端转动连接有竖杆2，竖杆2的下端转动连接在滑塞杆15位于装置槽18内的一端，蹲便器本体1的左端设有圆腔6，圆腔6内安装有储水囊7，储水囊7的下端开设有与蹲便器本体1连通的冲水口9，滑腔12通过连通腔10与储水囊7连通，且滑腔12与连通腔10的连通处安装有仅允许水进入连通腔10内的第一单向阀11，蹲便器本体1的上端面设有与滑腔12连通的进水腔5，且进水腔5与滑腔12的连通处安装有仅允许水进入滑腔12内的第二单向阀4,滑腔12的内壁开设有与冲水口9连通的滑槽21，滑槽21内密封滑动连接有用于密封冲水口9的挡板20，挡板20移动到左极限端时，完全堵住冲水口9，而挡板20移动到右极限端时，冲水口9完全连通储水囊7,滑槽21内还密封滑动连接有活塞16，活塞16通过推杆8固定连接在滑塞13的侧壁上。

本发明中，在使用蹲便器时，通过脚踩压踏板3，踏板3下移通过竖杆2推动滑塞杆15移动，滑塞杆15移动推动滑塞13移动，滑塞13移动将滑腔12内的水压入储水囊7内，随着水的压入，储水囊7膨胀变大，当如厕完毕后，在弹簧14的作用下滑塞13复位，滑塞13复位推杆8带动活塞16复位，进而使挡板20不再挡住冲水口9，通过储水囊7内的水通过冲水口9排出，将粪便冲掉，由于储水囊7被压缩，会增大水从冲水口9排出时的冲力，更加利于粪便冲掉。

实施例2

参照图2-3，与实施例1不同的是，挡板20与滑塞13均采用磁性材料制成，且磁性挡板20与磁性滑塞13同极相斥。

本实施例中，采用磁性传动代替实施例1中的气压传动，杜绝了活塞16与挡板20之间的空腔发生漏气时，使挡板20无法对冲水口进行密封，提高了产品的稳定性，增加了蹲便器的使用寿命，滑塞13在将滑腔12内的水压缩到储水囊7内时，磁性材料制成的滑塞13在移动时会推动同为磁性材料制成的挡板20将冲水口9挡住，如厕完毕后，在弹簧14的作用下滑塞13复位，进而使挡板20复位，使挡板20不再挡住冲水口9，进而使如厕完毕后，可自动进行冲水，更加方便使用。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
