技术领域

本发明涉及一种游戏装置，尤其涉及一种儿童射水游戏装置。

背景技术

儿科是全面研究小儿时期身心发育、保健以及疾病防治的综合医学科学。凡涉及儿童和青少年时期的健康与卫生问题都属于儿科范围。其医治对象处于生长发育期。

儿童生病后，为了使儿童能更快的好，除了吃药就是适当的时候让儿童玩耍，儿童都喜欢玩水，而儿童玩水时，容易被水弄湿衣服，水溅在身上时间长了容易着凉，进而加重病情，因此亟需研发一种无需直接与水接触，而不容易弄湿衣服，水也不会溅在身上，进而不会着凉加重病情，还能对水进行调色的儿童射水游戏装置。

发明内容

(1)要解决的技术问题

本发明为了克服儿童玩水时，容易被水弄湿衣服，水溅在身上时间长了容易着凉，进而加重病情的缺点，本发明要解决的技术问题是提供一种无需直接与水接触，而不容易弄湿衣服，水也不会溅在身上，进而不会着凉加重病情，还能对水进行调色的儿童射水游戏装置。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种儿童射水游戏装置，包括有水箱、进水管、吸头、单向阀、抽水装置和射水装置，水箱外顶部中间设有抽水装置，抽水装置上连接有进水管，进水管尾端贯穿水箱顶部中间位于水箱内，进水管尾端安装有吸头，进水管上设有单向阀，水箱外顶部左侧设有射水装置，射水装置与抽水装置连接。

优选地，抽水装置包括有箱体、活动板、活动杆、固定板、第一弹簧和软水管，水箱外顶部中间安装有箱体，箱体底部右侧与进水管连接，进水管与箱体内连通，箱体左侧下部连接有软水管，软水管与箱体内连通，软水管尾端与射水装置连接，箱体内设有活动板，活动板呈水平设置，活动板与箱体内滑动配合，箱体顶部中间开有第一通孔，第一通孔内设有活动杆，活动杆底端与活动板顶部中间连接，活动杆顶端安装有固定板，固定板底部左右两侧与箱体外顶部左右两侧之间都连接有第一弹簧。

优选地，射水装置包括有固定块、螺杆、滑杆、空心套筒、出水管和竖板，水箱外顶部左侧安装有固定块，固定块顶部中间开有滑槽，滑槽内设有滑杆，滑杆与滑槽滑动配合，滑杆顶端安装有空心套筒，空心套筒内设有出水管，软水管尾端与出水管连接，软水管与出水管内连通，空心套筒右侧面安装有竖板，固定块左侧面上部开有螺纹孔，螺纹孔内设有螺杆，螺杆位于滑杆左侧。

优选地，还包括有调色装置，调色装置包括有下料斗、盖板、第一挡板和第一推杆，水箱外左侧面上部安装有下料斗，下料斗顶部设有盖板，盖板左端与下料斗左侧顶部通过销钉连接，盖板与下料斗配合，下料斗右侧下部与水箱左侧上部都开有第三通孔，两个第三通孔相通，下料斗底部安装有第一挡板，下料斗左侧下部开有第二通孔，第二通孔内设有第一推杆，第一推杆位于第三通孔左侧。

优选地，还包括有推动装置，推动装置包括有第二推杆、推板、接触滚轮、第二挡板、第二弹簧、L型杆、第一电机和凸轮，水箱左侧中部开有第四通孔，第四通孔内设有第二推杆，第二推杆右端安装有推板，第二推杆左端安装有接触滚轮，第二推杆左部安装有第二挡板，第二挡板右侧面上部与第一推杆左端连接，第二挡板右侧面与水箱外左侧面中部之间连接有第二弹簧，第二弹簧套在第二推杆上，水箱外左侧面下部安装有L型杆，L型杆尾端安装有第一电机，第一电机的输出轴通过联轴器连接有凸轮，凸轮位于接触滚轮左侧。

优选地，还包括有横板和风扇，水箱外右侧面中部安装有横板，横板底部安装有风扇。

优选地，还包括有网框和电热丝，横板顶部安装有网框，网框内左侧面与右侧面之间安装有电热丝。

优选地，水箱的材质为不锈钢。

优选地，固定板的材质为Q235钢。

工作原理：首先操作人员将水倒入水箱内，即可让儿童站在抽水装置上，手拿射水装置，当儿童上下跳动时，儿童通过吸头将水箱内的水抽入进水管内，进而进水管内的水被抽入抽水装置内，进而抽水装置将水抽入射水装置内，儿童即可通过射水装置射出水进行玩耍。当儿童玩耍后，从抽水装置上下来即可。

因为抽水装置包括有箱体、活动板、活动杆、固定板、第一弹簧和软水管，水箱外顶部中间安装有箱体，箱体底部右侧与进水管连接，进水管与箱体内连通，箱体左侧下部连接有软水管，软水管与箱体内连通，软水管尾端与射水装置连接，箱体内设有活动板，活动板呈水平设置，活动板与箱体内滑动配合，箱体顶部中间开有第一通孔，第一通孔内设有活动杆，活动杆底端与活动板顶部中间连接，活动杆顶端安装有固定板，固定板底部左右两侧与箱体外顶部左右两侧之间都连接有第一弹簧，当儿童站在固定板上跳动时，手捏着软水管，因第一弹簧的作用，固定板上下移动通过活动杆带动活动板上下移动，当活动板向上移动时，活动板通过吸头将水箱内的水抽入进水管内，进而抽入箱体内，当活动板向下移动时，活动板将箱体内的水推入软水管内，即可将软水管松开，进而软水管内的水通过射水装置射出，儿童即可手拿射水装置进行玩耍。当儿童玩耍够了，从固定板上下来即可。

因为射水装置包括有固定块、螺杆、滑杆、空心套筒、出水管和竖板，水箱外顶部左侧安装有固定块，固定块顶部中间开有滑槽，滑槽内设有滑杆，滑杆与滑槽滑动配合，滑杆顶端安装有空心套筒，空心套筒内设有出水管，软水管尾端与出水管连接，软水管与出水管内连通，空心套筒右侧面安装有竖板，固定块左侧面上部开有螺纹孔，螺纹孔内设有螺杆，螺杆位于滑杆左侧，首先操作人员通过儿童的身高调节滑杆的位置，当滑杆调节到合适位置时，操作人员扭动螺杆向内移动，进而螺杆向内移动与滑杆接触将其固定，儿童即可手握竖板。当松开软水管时，软水管内的水抽入出水管内时，出水管内的水喷出，儿童即可通过出水管喷出水进行玩耍。

因为还包括有调色装置，调色装置包括有下料斗、盖板、第一挡板和第一推杆，水箱外左侧面上部安装有下料斗，下料斗顶部设有盖板，盖板左端与下料斗左侧顶部通过销钉连接，盖板与下料斗配合，下料斗右侧下部与水箱左侧上部都开有第三通孔，两个第三通孔相通，下料斗底部安装有第一挡板，下料斗左侧下部开有第二通孔，第二通孔内设有第一推杆，第一推杆位于第三通孔左侧，首先操作人员将盖板打开，将调色粉倒入下料斗内，关闭盖板，拉动第一推杆左右移动，第一推杆左右移动将下料斗内的调色粉通过第三通孔推入水箱内，进而调色粉与水融合将水变色。如此，使水变色可使儿童玩耍起来更加开心。

因为还包括有推动装置，推动装置包括有第二推杆、推板、接触滚轮、第二挡板、第二弹簧、L型杆、第一电机和凸轮，水箱左侧中部开有第四通孔，第四通孔内设有第二推杆，第二推杆右端安装有推板，第二推杆左端安装有接触滚轮，第二推杆左部安装有第二挡板，第二挡板右侧面上部与第一推杆左端连接，第二挡板右侧面与水箱外左侧面中部之间连接有第二弹簧，第二弹簧套在第二推杆上，水箱外左侧面下部安装有L型杆，L型杆尾端安装有第一电机，第一电机的输出轴通过联轴器连接有凸轮，凸轮位于接触滚轮左侧，当调色粉位于下料斗内时，操作人员即可启动第一电机转动，第一电机转动带动凸轮转动，凸轮转动与接触滚轮接触，因第二弹簧的作用，接触滚轮左右移动带动第二推杆左右移动，第二推杆左右移动带动第二挡板左右移动，第二挡板左右移动带动第一推杆左右移动，进而第一推杆将调色粉推入水箱内，同时，第二推杆左右移动带动推板左右移动，推板左右移动对调色粉和水进行混合。当调色粉和水混合完成后，关闭第一电机即可。如此，能加快水和调色粉的混合，同时，无需操作人员拉动第一推杆左右移动，省时省力。

因为还包括有横板和风扇，水箱外右侧面中部安装有横板，横板底部安装有风扇，当儿童玩耍的很热时，儿童即可站在风扇下，启动风扇，风扇吹出风吹在儿童身上，进而使儿童更凉快。当儿童无需风扇时，关闭风扇即可。如此，使儿童凉快，能使儿童玩的舒服，不会那么热。

因为还包括有网框和电热丝，横板顶部安装有网框，网框内左侧面与右侧面之间安装有电热丝，当风扇吹出的风温度低时，操作人员即可启动电热丝，电热丝将空气加热，进而风扇吹出的风与热风一起吹在儿童身上。如此，恒温的风能防止儿童吹到凉风导致感冒。

因为水箱的材质为不锈钢，不锈钢耐腐蚀性和耐酸性强，使水箱的使用寿命更长。

因为固定板的材质为Q235钢，Q235钢的承重能力强，耐酸耐腐蚀，增加了固定板的使用寿命。

(3)有益效果

本发明通过对水进行调色，使儿童玩的更加开心，进而使生病好的更快，达到了无需直接与水接触，而不容易弄湿衣服，水也不会溅在身上，进而不会着凉加重病情，还能对水进行调色的效果。

附图说明

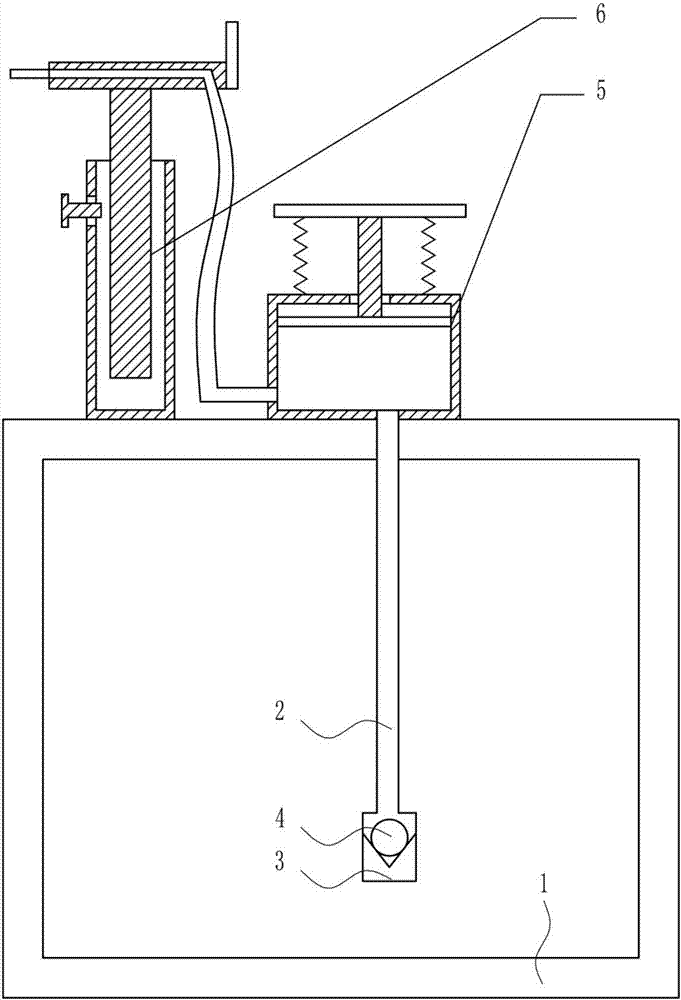

图1为本发明的主视结构示意图。

图2为本发明抽水装置的主视结构示意图。

图3为本发明射水装置的主视结构示意图。

图4为本发明调色装置的主视结构示意图。

图5为本发明推动装置的主视结构示意图。

图6为本发明的第一种部分主视结构示意图。

图7为本发明的第二种部分主视结构示意图。

附图中的标记为：1-水箱，2-进水管，3-吸头，4-单向阀，5-抽水装置，51-箱体，52-第一通孔，53-活动板，54-活动杆，55-固定板，56-第一弹簧，57-软水管，6-射水装置，61-固定块，62-滑槽，63-螺纹孔，64-螺杆，65-滑杆，66-空心套筒，67-出水管，68-竖板，7-调色装置，71-下料斗，72-盖板，73-第一挡板，74-第二通孔，75-第三通孔，76-第一推杆，8-推动装置，81-第四通孔，82-第二推杆，83-推板，84-接触滚轮，85-第二挡板，86-第二弹簧，87-L型杆，88-第一电机，89-凸轮，9-横板，10-风扇，11-网框，12-电热丝。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种儿童射水游戏装置，如图1-7所示，包括有水箱1、进水管2、吸头3、单向阀4、抽水装置5和射水装置6，水箱1外顶部中间设有抽水装置5，抽水装置5上连接有进水管2，进水管2尾端贯穿水箱1顶部中间位于水箱1内，进水管2尾端安装有吸头3，进水管2上设有单向阀4，水箱1外顶部左侧设有射水装置6，射水装置6与抽水装置5连接。

实施例2

一种儿童射水游戏装置，如图1-7所示，包括有水箱1、进水管2、吸头3、单向阀4、抽水装置5和射水装置6，水箱1外顶部中间设有抽水装置5，抽水装置5上连接有进水管2，进水管2尾端贯穿水箱1顶部中间位于水箱1内，进水管2尾端安装有吸头3，进水管2上设有单向阀4，水箱1外顶部左侧设有射水装置6，射水装置6与抽水装置5连接。

抽水装置5包括有箱体51、活动板53、活动杆54、固定板55、第一弹簧56和软水管57，水箱1外顶部中间安装有箱体51，箱体51底部右侧与进水管2连接，进水管2与箱体51内连通，箱体51左侧下部连接有软水管57，软水管57与箱体51内连通，软水管57尾端与射水装置6连接，箱体51内设有活动板53，活动板53呈水平设置，活动板53与箱体51内滑动配合，箱体51顶部中间开有第一通孔52，第一通孔52内设有活动杆54，活动杆54底端与活动板53顶部中间连接，活动杆54顶端安装有固定板55，固定板55底部左右两侧与箱体51外顶部左右两侧之间都连接有第一弹簧56。

实施例3

一种儿童射水游戏装置，如图1-7所示，包括有水箱1、进水管2、吸头3、单向阀4、抽水装置5和射水装置6，水箱1外顶部中间设有抽水装置5，抽水装置5上连接有进水管2，进水管2尾端贯穿水箱1顶部中间位于水箱1内，进水管2尾端安装有吸头3，进水管2上设有单向阀4，水箱1外顶部左侧设有射水装置6，射水装置6与抽水装置5连接。

抽水装置5包括有箱体51、活动板53、活动杆54、固定板55、第一弹簧56和软水管57，水箱1外顶部中间安装有箱体51，箱体51底部右侧与进水管2连接，进水管2与箱体51内连通，箱体51左侧下部连接有软水管57，软水管57与箱体51内连通，软水管57尾端与射水装置6连接，箱体51内设有活动板53，活动板53呈水平设置，活动板53与箱体51内滑动配合，箱体51顶部中间开有第一通孔52，第一通孔52内设有活动杆54，活动杆54底端与活动板53顶部中间连接，活动杆54顶端安装有固定板55，固定板55底部左右两侧与箱体51外顶部左右两侧之间都连接有第一弹簧56。

射水装置6包括有固定块61、螺杆64、滑杆65、空心套筒66、出水管67和竖板68，水箱1外顶部左侧安装有固定块61，固定块61顶部中间开有滑槽62，滑槽62内设有滑杆65，滑杆65与滑槽62滑动配合，滑杆65顶端安装有空心套筒66，空心套筒66内设有出水管67，软水管57尾端与出水管67连接，软水管57与出水管67内连通，空心套筒66右侧面安装有竖板68，固定块61左侧面上部开有螺纹孔63，螺纹孔63内设有螺杆64，螺杆64位于滑杆65左侧。

实施例4

一种儿童射水游戏装置，如图1-7所示，包括有水箱1、进水管2、吸头3、单向阀4、抽水装置5和射水装置6，水箱1外顶部中间设有抽水装置5，抽水装置5上连接有进水管2，进水管2尾端贯穿水箱1顶部中间位于水箱1内，进水管2尾端安装有吸头3，进水管2上设有单向阀4，水箱1外顶部左侧设有射水装置6，射水装置6与抽水装置5连接。

抽水装置5包括有箱体51、活动板53、活动杆54、固定板55、第一弹簧56和软水管57，水箱1外顶部中间安装有箱体51，箱体51底部右侧与进水管2连接，进水管2与箱体51内连通，箱体51左侧下部连接有软水管57，软水管57与箱体51内连通，软水管57尾端与射水装置6连接，箱体51内设有活动板53，活动板53呈水平设置，活动板53与箱体51内滑动配合，箱体51顶部中间开有第一通孔52，第一通孔52内设有活动杆54，活动杆54底端与活动板53顶部中间连接，活动杆54顶端安装有固定板55，固定板55底部左右两侧与箱体51外顶部左右两侧之间都连接有第一弹簧56。

射水装置6包括有固定块61、螺杆64、滑杆65、空心套筒66、出水管67和竖板68，水箱1外顶部左侧安装有固定块61，固定块61顶部中间开有滑槽62，滑槽62内设有滑杆65，滑杆65与滑槽62滑动配合，滑杆65顶端安装有空心套筒66，空心套筒66内设有出水管67，软水管57尾端与出水管67连接，软水管57与出水管67内连通，空心套筒66右侧面安装有竖板68，固定块61左侧面上部开有螺纹孔63，螺纹孔63内设有螺杆64，螺杆64位于滑杆65左侧。

还包括有调色装置7，调色装置7包括有下料斗71、盖板72、第一挡板73和第一推杆76，水箱1外左侧面上部安装有下料斗71，下料斗71顶部设有盖板72，盖板72左端与下料斗71左侧顶部通过销钉连接，盖板72与下料斗71配合，下料斗71右侧下部与水箱1左侧上部都开有第三通孔75，两个第三通孔75相通，下料斗71底部安装有第一挡板73，下料斗71左侧下部开有第二通孔74，第二通孔74内设有第一推杆76，第一推杆76位于第三通孔75左侧。

还包括有推动装置8，推动装置8包括有第二推杆82、推板83、接触滚轮84、第二挡板85、第二弹簧86、L型杆87、第一电机88和凸轮89，水箱1左侧中部开有第四通孔81，第四通孔81内设有第二推杆82，第二推杆82右端安装有推板83，第二推杆82左端安装有接触滚轮84，第二推杆82左部安装有第二挡板85，第二挡板85右侧面上部与第一推杆76左端连接，第二挡板85右侧面与水箱1外左侧面中部之间连接有第二弹簧86，第二弹簧86套在第二推杆82上，水箱1外左侧面下部安装有L型杆87，L型杆87尾端安装有第一电机88，第一电机88的输出轴通过联轴器连接有凸轮89，凸轮89位于接触滚轮84左侧。

还包括有横板9和风扇10，水箱1外右侧面中部安装有横板9，横板9底部安装有风扇10。

还包括有网框11和电热丝12，横板9顶部安装有网框11，网框11内左侧面与右侧面之间安装有电热丝12。

水箱1的材质为不锈钢。

固定板55的材质为Q235钢。

工作原理：首先操作人员将水倒入水箱1内，即可让儿童站在抽水装置5上，手拿射水装置6，当儿童上下跳动时，儿童通过吸头3将水箱1内的水抽入进水管2内，进而进水管2内的水被抽入抽水装置5内，进而抽水装置5将水抽入射水装置6内，儿童即可通过射水装置6射出水进行玩耍。当儿童玩耍后，从抽水装置5上下来即可。

因为抽水装置5包括有箱体51、活动板53、活动杆54、固定板55、第一弹簧56和软水管57，水箱1外顶部中间安装有箱体51，箱体51底部右侧与进水管2连接，进水管2与箱体51内连通，箱体51左侧下部连接有软水管57，软水管57与箱体51内连通，软水管57尾端与射水装置6连接，箱体51内设有活动板53，活动板53呈水平设置，活动板53与箱体51内滑动配合，箱体51顶部中间开有第一通孔52，第一通孔52内设有活动杆54，活动杆54底端与活动板53顶部中间连接，活动杆54顶端安装有固定板55，固定板55底部左右两侧与箱体51外顶部左右两侧之间都连接有第一弹簧56，当儿童站在固定板55上跳动时，手捏着软水管57，因第一弹簧56的作用，固定板55上下移动通过活动杆54带动活动板53上下移动，当活动板53向上移动时，活动板53通过吸头3将水箱1内的水抽入进水管2内，进而抽入箱体51内，当活动板53向下移动时，活动板53将箱体51内的水推入软水管57内，即可将软水管57松开，进而软水管57内的水通过射水装置6射出，儿童即可手拿射水装置6进行玩耍。当儿童玩耍够了，从固定板55上下来即可。

因为射水装置6包括有固定块61、螺杆64、滑杆65、空心套筒66、出水管67和竖板68，水箱1外顶部左侧安装有固定块61，固定块61顶部中间开有滑槽62，滑槽62内设有滑杆65，滑杆65与滑槽62滑动配合，滑杆65顶端安装有空心套筒66，空心套筒66内设有出水管67，软水管57尾端与出水管67连接，软水管57与出水管67内连通，空心套筒66右侧面安装有竖板68，固定块61左侧面上部开有螺纹孔63，螺纹孔63内设有螺杆64，螺杆64位于滑杆65左侧，首先操作人员通过儿童的身高调节滑杆65的位置，当滑杆65调节到合适位置时，操作人员扭动螺杆64向内移动，进而螺杆64向内移动与滑杆65接触将其固定，儿童即可手握竖板68。当松开软水管57时，软水管57内的水抽入出水管67内时，出水管67内的水喷出，儿童即可通过出水管67喷出水进行玩耍。

因为还包括有调色装置7，调色装置7包括有下料斗71、盖板72、第一挡板73和第一推杆76，水箱1外左侧面上部安装有下料斗71，下料斗71顶部设有盖板72，盖板72左端与下料斗71左侧顶部通过销钉连接，盖板72与下料斗71配合，下料斗71右侧下部与水箱1左侧上部都开有第三通孔75，两个第三通孔75相通，下料斗71底部安装有第一挡板73，下料斗71左侧下部开有第二通孔74，第二通孔74内设有第一推杆76，第一推杆76位于第三通孔75左侧，首先操作人员将盖板72打开，将调色粉倒入下料斗71内，关闭盖板72，拉动第一推杆76左右移动，第一推杆76左右移动将下料斗71内的调色粉通过第三通孔75推入水箱1内，进而调色粉与水融合将水变色。如此，使水变色可使儿童玩耍起来更加开心。

因为还包括有推动装置8，推动装置8包括有第二推杆82、推板83、接触滚轮84、第二挡板85、第二弹簧86、L型杆87、第一电机88和凸轮89，水箱1左侧中部开有第四通孔81，第四通孔81内设有第二推杆82，第二推杆82右端安装有推板83，第二推杆82左端安装有接触滚轮84，第二推杆82左部安装有第二挡板85，第二挡板85右侧面上部与第一推杆76左端连接，第二挡板85右侧面与水箱1外左侧面中部之间连接有第二弹簧86，第二弹簧86套在第二推杆82上，水箱1外左侧面下部安装有L型杆87，L型杆87尾端安装有第一电机88，第一电机88的输出轴通过联轴器连接有凸轮89，凸轮89位于接触滚轮84左侧，当调色粉位于下料斗71内时，操作人员即可启动第一电机88转动，第一电机88转动带动凸轮89转动，凸轮89转动与接触滚轮84接触，因第二弹簧86的作用，接触滚轮84左右移动带动第二推杆82左右移动，第二推杆82左右移动带动第二挡板85左右移动，第二挡板85左右移动带动第一推杆76左右移动，进而第一推杆76将调色粉推入水箱1内，同时，第二推杆82左右移动带动推板83左右移动，推板83左右移动对调色粉和水进行混合。当调色粉和水混合完成后，关闭第一电机88即可。如此，能加快水和调色粉的混合，同时，无需操作人员拉动第一推杆76左右移动，省时省力。

因为还包括有横板9和风扇10，水箱1外右侧面中部安装有横板9，横板9底部安装有风扇10，当儿童玩耍的很热时，儿童即可站在风扇10下，启动风扇10，风扇10吹出风吹在儿童身上，进而使儿童更凉快。当儿童无需风扇10时，关闭风扇10即可。如此，使儿童凉快，能使儿童玩的舒服，不会那么热。

因为还包括有网框11和电热丝12，横板9顶部安装有网框11，网框11内左侧面与右侧面之间安装有电热丝12，当风扇10吹出的风温度低时，操作人员即可启动电热丝12，电热丝12将空气加热，进而风扇10吹出的风与热风一起吹在儿童身上。如此，恒温的风能防止儿童吹到凉风导致感冒。

因为水箱1的材质为不锈钢，不锈钢耐腐蚀性和耐酸性强，使水箱1的使用寿命更长。

因为固定板55的材质为Q235钢，Q235钢的承重能力强，耐酸耐腐蚀，增加了固定板55的使用寿命。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
