技术领域

本发明涉及垃圾的回收处理，具体的说是分布式驱动垃圾废弃物传送系统。

背景技术

人们在进行户外活动时，常常伴随着垃圾的产生，但周围可能并没有垃圾箱来盛放垃圾，特别是在一些风景区，人们需要携带垃圾行进较远的距离，严重影响游玩的体验，更有甚者将垃圾随地丢弃，污染景区的环境，给景区的环保人员增加工作的难题。

发明内容

针对现有技术中的问题，本发明提供了分布式驱动垃圾废弃物传送系统，以解决上述问题。

本发明解决其技术问题所采用的技术方案是：分布式驱动垃圾废弃物传送系统，包括钢缆、运输车、驱动装置、垃圾清空装置和承重塔。所述的运输车数量为若干并固定在钢缆上，所述的驱动装置和承重塔数量均为若干并设置在钢缆下方。

所述的钢缆为闭合环形。

所述的运输车包括连接座、车架和垃圾箱；所述的连接座呈倒“山”字形且钢缆从倒“山”字形中间的凸起穿过并固定；所述车架的顶端固定在连接座的一侧；所述的垃圾箱位于钢缆的下方且设置在车架的底端。

所述的驱动装置包括一号支架、电机、连接轴、一号传动辊、二号传动辊、连接杆和一号伸缩杆；所述的一号支架的截面呈倒“L”型且分为侧板和顶板，其底端固定在地面上；所述的电机设置在一号支架的侧壁上；所述的连接轴一端与电机输出端相联；所述的一号传动辊设置在连接轴的另一端，该一号传动辊的中部侧壁上设置有截面为半球形的凹环；所述的二号传动辊位于一号传动辊的正上方，且二号传动辊的中部侧壁上设置有截面为半球形的凹环；所述的连接杆一端与二号传动辊旋转连接，该连接杆上设置有通孔；所述的一号伸缩杆一端设置在一号支架的顶板下侧且另一端穿过连接杆上的通孔。驱动装置通过一号传动辊和二号传动辊与钢缆之间的摩擦力驱动钢缆传动。

所述的垃圾清空装置设置在钢缆下方。

所述的承重塔设置在地面上且与运输车位于钢缆的不同侧，该承重塔包括三号支架、活动台、液压装置、压杆、软管、二号液压缸、活动条、齿轮和螺杆；所述的三号支架设置在地面上且三号支架的顶部设置有平台，且该平台上设置有孔；所述的活动台数量为二，其对称设置在三号支架顶部平台上且与该平台滑动连接，活动台上设置有横向贯穿的螺孔，这两个活动台相对面的顶端均设置有凹槽；所述的液压装置数量为二且这两个液压装置分别位于两个活动台相背的两侧，该液压装置包括一号液压缸、压板和活塞杆；所述的一号液压缸设置在三号支架顶部平台上；所述的压板的一侧位于一号液压缸上方；所述的活塞杆一端连接压板的底面且另一端为活塞端并安装在一号液压缸的内腔内；所述的压杆数量为二，其一端设置在压板另一侧的底面上，且压杆穿过三号支架顶部平台上的孔，压杆上设置有复位弹簧；所述的复位弹簧一端抵住压板的底面且另一端抵在三号支架的平台上；所述的二号液压缸设置在三号支架的平台上；所述的软管分别将一号液压缸和二号液压缸连通；所述的活动条与二号液压缸的内腔滑动连接，且活动条的底面上设置有齿；所述的螺杆设置在三号支架的顶面上且以螺杆的中间为分界点分为两段，这两段螺杆上设置有旋向相反的螺纹，且这两段螺杆分别穿过活动台上的螺孔并与其配合，当螺杆转动时，两个活动台在三号支架的顶部平台上做等距离的相对或相向滑动；所述的齿轮设置在螺杆的一端，且齿轮与活动条底面的齿啮合。

优选的，所述垃圾箱内腔底面为斜坡，且垃圾箱的前壁设置有通槽；所述的通槽呈条形且数量为N。

所述的垃圾清空装置包括二号支架、二号伸缩杆和收集叉；所述的二号支架呈倒“L”形且分为顶杆和侧杆，该二号支架设置在地面上且与车架位于钢缆的不同侧；所述的二号伸缩杆一端设置在二号支架顶杆的下方；所述的收集叉设置在二号伸缩杆的另一端，该收集叉上设置有若干个条形杆，这些条形杆位置与垃圾箱前壁的通槽对应。钢缆下方设置有垃圾收集站，该垃圾清空装置设置在垃圾收集站旁边，且收集叉将垃圾箱中的垃圾沿垃圾箱弧形的底面铲下，之后运输车继续随钢缆运动，流动式地收集垃圾。

优选的，所述的一号伸缩杆上设置有弹簧，该弹簧一端抵在一号支架顶板上，其另一端抵在连接杆上。

优选的，所述的钢缆与一号传动辊和二号传动辊的凹环所夹的空腔配合，且钢缆与两个活动台的凹槽所夹的空腔配合。

优选的，所述的一号传动辊和二号传动辊为同型号辊，且该辊的长度小于连接座所呈“山”字形的两侧壁之间的距离。

优选的，所述的连接座两边侧壁的底部设置有斜坡，且所述的压板顶面设置有斜坡，当运输车随钢缆运动至承重塔位置处时，这两个斜坡这可以便于连接座与压板接触并将压板压下。

本发明的有益效果是：本发明的分布式驱动垃圾废弃物传送系统，利用传动辊摩擦驱动环形的钢缆运动，进而驱动运输车运动，实现流动式收集垃圾的模式。流动的垃圾箱上设置有密集排列的凹槽，保证垃圾不会掉落的情况下，使收集叉可以和凹槽配合并将垃圾铲下，之后在垃圾收集站中集中进行处理。对于占地面积较大的景区来说，承重塔可以对钢缆起到支撑作用，使钢缆悬空。

附图说明

下面结合附图和实施例对本发明进一步说明。

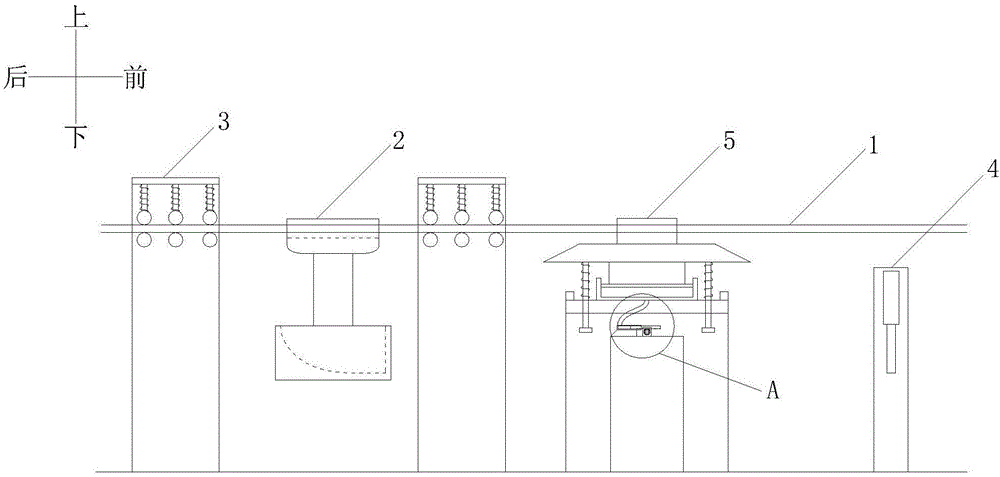

图1是本发明的整体结构示意图；

图2是图1中运输车的结构示意图；

图3是图1中驱动装置的结构示意图；

图4是图1中垃圾清空装置的结构示意图；

图5是图1中承重塔的结构示意图；

图6是图1中A处的放大示意图；

图中：1.钢缆、2.运输车、3.驱动装置、4.垃圾清空装置、5.承重塔、21.连接座、22.车架、23.垃圾箱、31.一号支架、32.电机、33.连接轴、34.一号传动辊、35.二号传动辊、36.连接杆、37一号伸缩杆、41.二号支架、42.二号伸缩杆、43.收集叉、51.三号支架、52.活动台、53.液压装置、54.压杆、55.软管、56.二号液压缸、57.活动条、58.齿轮、59.螺杆、231.通槽、531.一号液压缸、532.压板、533.活塞杆、541.复位弹簧。

具体实施方式

为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

如图1，本实施例的分布式驱动垃圾废弃物传送系统，包括钢缆1、运输车2、驱动装置3、垃圾清空装置4和承重塔5。所述的运输车2数量为若干并固定在钢缆1上，所述的驱动装置3和承重塔5数量均为若干并设置在钢缆1下方。

如图1-2，所述的钢缆1为闭合环形。所述的运输车2包括连接座21、车架22和垃圾箱23；所述的连接座21呈倒“山”字形且钢缆1从倒“山”字形中间的凸起穿过并固定；所述车架22的顶端固定在连接座21的一侧；所述的垃圾箱23位于钢缆1的下方且设置在车架22的底端。

如图1、图3，所述的驱动装置3包括一号支架31、电机32、连接轴33、一号传动辊34、二号传动辊35、连接杆36和一号伸缩杆37；所述的一号支架31的截面呈倒“L”型且分为侧板和顶板，其底端固定在地面上；所述的电机32设置在一号支架31的侧壁上；所述的连接轴33一端与电机32输出端相联；所述的一号传动辊34设置在连接轴33的另一端，该一号传动辊34的中部侧壁上设置有截面为半球形的凹环；所述的二号传动辊35位于一号传动辊34的正上方，且二号传动辊35的中部侧壁上设置有截面为半球形的凹环；所述的连接杆36一端与二号传动辊35旋转连接，该连接杆36上设置有通孔；所述的一号伸缩杆37一端设置在一号支架31的顶板下侧且另一端穿过连接杆36上的通孔。驱动装置3通过一号传动辊34和二号传动辊35与钢缆1之间的摩擦力驱动钢缆1传动。

如图1、图5、图6所述的承重塔5设置在地面上且与运输车2位于钢缆1的不同侧，该承重塔5包括三号支架51、活动台52、液压装置53、压杆54、软管55、二号液压缸56、活动条57、齿轮58和螺杆59；所述的三号支架51设置在地面上且三号支架51的顶部设置有平台，且该平台上设置有孔；所述的活动台52数量为二，其对称设置在三号支架51顶部平台上且与该平台滑动连接，活动台52上设置有横向贯穿的螺孔，这两个活动台52相对面的顶端均设置有凹槽；所述的液压装置53数量为二且这两个液压装置53分别位于两个活动台52相背的两侧，该液压装置53包括一号液压缸531、压板532和活塞杆533；所述的一号液压缸531设置在三号支架51顶部平台上；所述的压板532的一侧位于一号液压缸531上方；所述的活塞杆533一端连接压板532的底面且另一端为活塞端并安装在一号液压缸531的内腔内；所述的压杆54数量为二，其一端设置在压板532另一侧的底面上，且压杆54穿过三号支架51顶部平台上的孔，压杆54上设置有复位弹簧541；所述的复位弹簧541一端抵住压板532的底面且另一端抵在三号支架51的平台上；所述的二号液压缸56设置在三号支架51的平台上；所述的软管55分别将一号液压缸531和二号液压缸56连通；所述的活动条57与二号液压缸56的内腔滑动连接，且活动条57的底面上设置有齿；所述的螺杆59设置在三号支架51的顶面上且以螺杆59的中间为分界点分为两段，这两段螺杆59上设置有旋向相反的螺纹，且这两段螺杆59分别穿过活动台52上的螺孔并与其配合，当螺杆59转动时，两个活动台52在三号支架51的顶部平台上做等距离的相对或相向滑动；所述的齿轮58设置在螺杆59的一端，且齿轮58与活动条57底面的齿啮合。

如图1、图2、图4，所述垃圾箱23内腔底面为斜坡，且垃圾箱23的前壁设置有通槽231；所述的通槽231呈条形且数量为N。所述的垃圾清空装置4设置在钢缆1下方。所述的垃圾清空装置4包括二号支架41、二号伸缩杆42和收集叉43；所述的二号支架41呈倒“L”形且分为顶杆和侧杆，该二号支架42设置在地面上且与车架22位于钢缆1的不同侧；所述的二号伸缩杆42一端设置在二号支架41顶杆的下方；所述的收集叉43设置在二号伸缩杆42的另一端，该收集叉43上设置有若干个条形杆，这些条形杆位置与垃圾箱23前壁的通槽231对应。钢缆1下方设置有垃圾收集站，该垃圾清空装置4设置在垃圾收集站旁边，且收集叉43将垃圾箱23中的垃圾沿垃圾箱23弧形的底面铲下，之后运输车2继续随钢缆1运动，流动式地收集垃圾。

如图1-6，所述的一号伸缩杆33上设置有弹簧，该弹簧一端抵在一号支架31顶板上，其另一端抵在连接杆36上。所述的钢缆1与一号传动辊34和二号传动辊35的凹环所夹的空腔配合，且钢缆1与两个活动台52的凹槽所夹的空腔配合。所述的一号传动辊34和二号传动辊35为同型号辊，且该辊的长度小于连接座21所呈“山”字形的两侧壁之间的距离。所述的连接座21两边侧壁的底部设置有斜坡，且所述的压板532顶面设置有斜坡，当运输车2随钢缆1运动至承重塔5位置处时，这两个斜坡这可以便于连接座21与压板532接触并将压板532压下。

本发明在使用时，使用者开启电机32，钢缆1从一号传动辊34和二号传动辊35的凹槽所夹的空腔中穿过并被摩擦力驱动传动，运输车2经过驱动装置时，由于一号伸缩杆37上设置有弹簧，连接座21可以将二号传动辊35顶起，运输车2即可通过驱动装置3，运输车2随着钢缆1的移动经过承重塔5时，垃圾箱23的底面首先与压板532接触，且相互接触的两个面为斜面，发生相对滑动的同时，垃圾箱23将压板532压下，一号液压缸531中的液压油被活塞杆533压入二号液压缸56中，故活动条57从二号液压缸56的内腔被推出，活动条57底面的齿与齿轮58啮合并带动齿轮58旋转，齿轮58带动螺杆59旋转，两个活动台52发生相背的运动，两个活动台52顶端的两个凹槽处所夹的空腔变大，便于配合连接座21中间的下凸部分使运输车2通过，当运输车2离开承重塔5时，压板532不再受垃圾箱23的压力，同理，活动台52完成复位；在没有运输车2经过时，所述的承重塔5可以自锁，两个活动台52不会分开致使钢缆1下垂。当运输车2经过垃圾清空装置4时，收集叉43与垃圾箱23前壁的通槽231配合，并沿垃圾箱23内腔的弧形底面将垃圾从垃圾箱23的后侧铲下，垃圾清空装置设置在垃圾收集站的旁边，被铲下的垃圾可在收集站集中处理。被清空的运输车2继续随钢缆1运动，实现循环流动式收集垃圾。

以上显示和描述了本发明的基本原理、主要特征和优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施方式和说明书中的描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入本发明要求保护的范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
