技术领域

本发明属于游泳器材领域，尤其是涉及一种防雾泳镜。

背景技术

游泳是人在水的浮力作用下产生向上漂浮，凭借浮力通过肢体有规律的运动，使身体在水中有规律运动的技能。游泳过程中，人们一般需要佩戴眼镜，来保证在水下的视野。

现有的泳镜结构比较简单，通常由镜框、镜片和绑带组成，由于镜片的内侧靠近人的面部，而镜片的外侧与水直接接触，造成镜片内外有较大的温度差，从而导致镜片的内侧壁上会产生较多的水雾，影响泳镜的正常使用，当前采用的方法一般是通过在镜片上涂抹防雾剂，但是，由于防雾剂的质量参差不齐，不仅防雾效果难以预料，而且镜框内空间狭小且密闭，防雾剂挥发后会对人的眼睛造成伤害。

为此，我们提出一种防雾泳镜来解决上述问题。

发明内容

本发明的目的是针对泳镜容易起雾问题，提供一种通过降低温差减少雾气发生，利用水流动力实现机械刮雾的防雾泳镜。

为达到上述目的，本发明采用了下列技术方案：一种防雾泳镜，包括镜框，所述镜框上固定连接有绑带，所述镜框内安装有镜片，所述镜框的后侧壁上固定连接有密封罩，所述镜框内设有与镜片平行的环形腔，所述环形腔的上端设有进水口，所述环形腔的下端设有出水口，所述环形腔的两侧均设有阻水板，所述阻水板通过转轴与环形腔的后侧壁转动连接，所述转轴的另一端贯穿镜框并与镜框转动密封连接，所述转轴位于环形腔外的一端固定连接有用于刮除镜片上水雾的刮条，所述镜框的内顶面上设有用于收纳刮条的收纳槽，所述阻水板的上侧壁上固定连接有弹性波纹管，所述环形腔的后侧壁上设有与外部相连通的通孔，所述弹性波纹管远离阻水板的一端与通孔固定连接。

在上述的防雾泳镜中，所述环形腔内固定连接有导水块，所述导水块设于进水口的正下方。

在上述的防雾泳镜中，所述环形腔的后侧壁设有与外部连通的开口，所述开口内固定连接有环形导热片。

在上述的防雾泳镜中，所述环形导热片的后侧壁呈褶皱状设置。

与现有的技术相比，本防雾泳镜的优点在于：

1、本发明通过设置阻水板和刮条，当游泳者在游泳过程中，水流会推动阻水板转动，从而使刮条转动至镜片的上方，在游泳者中途休息的过程中，在弹性波纹管的弹力以及刮条自身重力的作用下，使刮条沿着镜片的内侧壁由上至下刮下，将附着在镜片上的水雾刮除，起到除雾的效果。

2、本发明通过设置弹性波纹管，不仅能够起到复位的作用，而且在阻水板发生转动时，弹性波纹管会伸长，使弹性波纹管、密封罩以及人眼眶共同形成的密闭空间变大，气压变小，使泳镜能够紧紧吸附在人的面部，防止出现由于游泳者动作过于激烈，导致泳镜从面部脱落的情况。

3、本发明通过设置环形导热片，能够快速吸收人体散发处的热量，减少镜片内外的温差，从而减少水雾的产生，起到预防起雾的效果。

附图说明

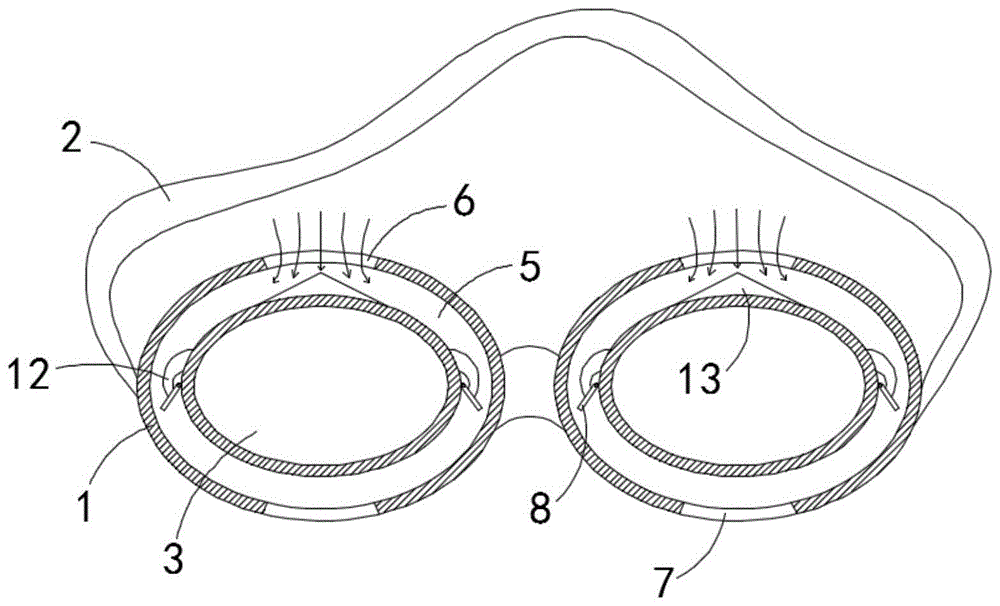

图1是本发明提供的一种防雾泳镜实施例1的游泳状态结构示意图；

图2是本发明提供的一种防雾泳镜实施例1的休息状态结构示意图；

图3是本发明提供的一种防雾泳镜实施例1的外部结构示意图；

图4是本发明提供的一种防雾泳镜实施例1中阻水板、转轴和刮条之间的连接关系结构示意图；

图5是本发明提供的一种防雾泳镜实施例1中镜框的剖视示意图；

图6是本发明提供的一种防雾泳镜实施例2中镜框的剖视示意图；

图7是本发明提供的一种防雾泳镜实施例3中镜框的剖视示意图。

图中，1镜框、2绑带、3镜片、4密封罩、5环形腔、6进水口、7出水口、8阻水板、9转轴、10刮条、11收纳槽、12弹性波纹管、13导水块、14环形导热片。

具体实施方式

为使本发明的上述目的、特征和优点能够更加明显易懂，下面结合附图对本发明的具体实施方式做详细的说明。在下面的描述中阐述了很多具体细节以便于充分理解本发明。但是本发明能够以很多不同于在此描述的其他方式来实施，本领域技术人员可以在不违背本发明内涵的情况下做类似改进，因此本发明不受下面公开的具体实施的限制。

需要说明的是，当元件被称为“固定于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的，并不表示是唯一的实施方式。

除非另有定义，本文所使用的所有的技术和科学术语与属于本发明的技术领域的技术人员通常理解的含义相同。本文中在本发明的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本发明。本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。

实施例1

如图1-5所示，一种防雾泳镜，包括镜框1，镜框1上固定连接有绑带2，镜框1内安装有镜片3，需要说明的是，镜片3凹设于镜框1内，能够对镜片3起到更好的保护作用，镜框1的后侧壁上固定连接有密封罩4，镜框1内设有与镜片3平行的环形腔5，环形腔5的上端设有进水口6，需要说明的是，环形腔5内固定连接有导水块13，导水块13设于进水口6的正下方，导水块13的上端设有左右对称的斜面，能够将由进水口6进入的水流分成左右两股，提高水流的冲击力，环形腔5的下端设有出水口7，环形腔5的两侧均设有阻水板8，阻水板8通过转轴9与环形腔5的后侧壁转动连接，阻水板8的板面与水流的方向垂直，使水流能够驱动阻水板8发生转动，转轴9的另一端贯穿镜框1并与镜框1转动密封连接，转轴9位于环形腔5外的一端固定连接有用于刮除镜片3上水雾的刮条10，刮条10可采用橡胶材质，且刮条10的长度大于阻水板8的长度，根据杠杆原理可知，在自然状态下，刮条10会落在镜框1的最下端，镜框1的内顶面上设有用于收纳刮条10的收纳槽11，能够避免刮条10对游泳者的视野造成阻挡，阻水板8的上侧壁上固定连接有弹性波纹管12，弹性波纹管12可采用橡胶材质，环形腔5的后侧壁上设有与外部相连通的通孔，弹性波纹管12远离阻水板8的一端与通孔固定连接。

本实施例中，当游泳者佩戴泳镜游泳时，镜片3与水面保持接近平行的状态，水流从进水口6处涌入，水流在导水块13的作用下被分成两股，水流冲击阻水板8，使阻水板8克服重力以及弹性波纹管12的弹力发生转动，阻水板8通过转轴9带动刮条10转动至镜框1的最上侧；

在游泳者中途休息时，镜片3与水面呈垂直状态，在刮条10重力以及弹性波纹管12弹力的作用下，使刮条10由上至下复位，在此过程中，刮条10掠过镜片3的内侧壁，将镜片3的内侧壁上的水雾刮除，实现机械除雾的效果。

值得一提的是，在游泳者游泳过程中，弹性波纹管12伸长，使密封罩4内的密闭空间变大，在外部水压的作用下，能够使泳镜紧紧地吸附在游泳者的面部，满足游泳者完成各种高难度的动作。

实施例2

如图6所示，本实施例与实施例1的不同之处在于：环形腔5的后侧壁设有与外部连通的开口，开口内固定连接有环形导热片14，环形导热片14可采用铜片。

本实施例中，由于设有环形导热片14，能够及时将游泳者面部产生的热量传导至环形腔5内，快速流动的水流能够将热量及时带走，使镜片3的内外温差变小，从而减少雾气的产生。

实施例3

如图7所示，本实施例与实施例1的不同之处在于：环形导热片14的后侧壁呈褶皱状设置。

本实施例中，由于环形导热片14呈褶皱状设置，能够增加环形导热片14的表面积，提高散热效果。

以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
