技术领域

本发明涉及蹲便式马桶技术领域，尤其涉及一种蹲便式马桶臭味去除装置。

背景技术

蹲式马桶是马桶的一种类型，其包括一体成型在一端的凸起前挡、中央凹陷的长槽、由前挡底部沿着长槽延伸的踏座，以及围于该前挡及该踏座外周围的外缘部，在相对于使用者排泄物落下的区域，具有一较其他长槽部位的槽宽，以扩大排泄物的承接效果。又，上述蹲式马桶的外缘部的顶面与该蹲式马桶安置周围的地面齐平，加上该踏座低于或齐平于该外缘部，使地面的水可轻易流入长槽中排出。

目前写字楼、商场、车站等场地厕所一般都采用蹲便式马桶，但是蹲便式马桶由于长槽与臀部位置间距较大，槽口较大，所以排泄物的臭味会迅速弥漫在空气中，并且蹲便式马桶使用时排泄物会堆积在长槽内，气味也会一直弥漫在空气中，造成使用者以及厕所内人员的不适。

发明内容

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种蹲便式马桶臭味去除装置，其能够自动的将空气清新剂加注入纯净水中并搅拌产生大量泡沫，同时吹入蹲便式马桶的长槽内，能够很好抑制臭味的飘散。

为了实现上述目的，本发明采用了如下技术方案：

一种蹲便式马桶臭味去除装置，包括蹲便式马桶本体，所述蹲便式马桶本体的两侧均设有脚部放置板，所述脚部放置板上贯穿设有储液罐，所述储液罐内装有纯净水，所述储液罐的内底部转动连接有螺纹套筒，所述螺纹套筒内螺纹连接有螺纹杆，所述螺纹杆的上端贯穿储液罐的顶部并固定连接有踏板，所述储液罐的上端粘接有环形弹性气囊，所述螺纹杆贯穿环形弹性气囊的中空部位，所述螺纹杆位于储液罐与踏板的下端间套设有弹簧，所述螺纹杆的下端与储液罐的内底部间连接有折叠气囊，所述螺纹套筒的外壁固定连接有多组搅拌叶，所述储液罐的底部设有与折叠气囊连通的出液管，所述折叠气囊的底部连接有吸液管，所述吸液管与出液管内均安装有单向阀，所述蹲便式马桶本体的外部可拆卸安装有储液盒，所述储液盒与吸液管连通，所述储液罐的上端侧壁固定连接有水平设置的出泡管，所述环形弹性气囊的底部连有延伸至储液罐内的吹泡管，所述出泡管的末端延伸至蹲便式马桶本体内。

优选地，所述吹泡管的管口朝向出泡管的管口，所述吹泡管的管口与出泡管的管口处在一条直线上。

优选地，所述螺纹套筒的高度远高于水面。

优选地，所述出泡管延伸至蹲便式马桶本体内的一端位置接近蹲便式马桶本体的马桶口位置。

本发明与现有技术相比，其有益效果为：

1、通过设置螺纹套筒、螺纹杆以及踏板，螺纹套筒的外壁设有多组搅拌叶，螺纹杆底部连接折叠气囊，折叠气囊连接吸液管与出液管，能够在使用蹲便式马桶本体时，脚部踩在踏板上，能够自动的将空气清新剂加入入纯净水中，并自动的搅拌产生大量泡沫。

2、通过设置环形弹性气囊、吹泡管以及出泡管，能够在产生大量泡沫后，自动的将泡沫吹至蹲便式马桶的长槽内，与散发的臭味中和，并且能够包裹住堆积的排泄物，避免气味的飘散。

附图说明

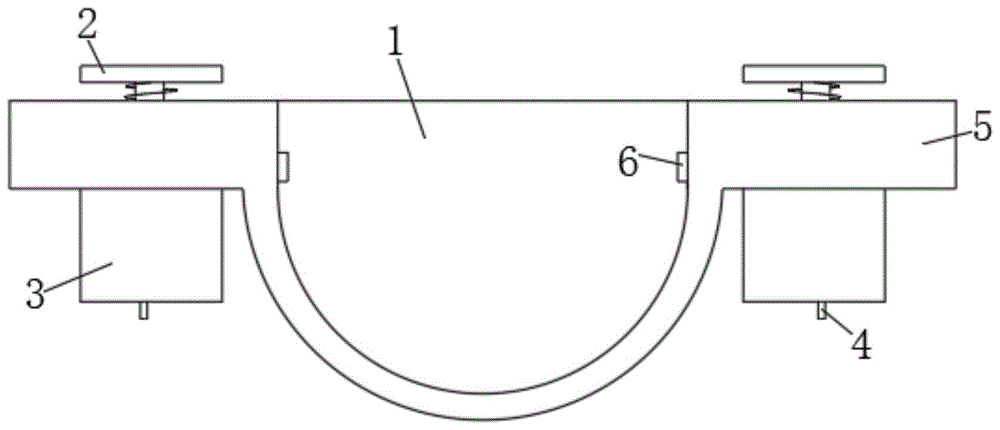

图1为本发明提出的一种蹲便式马桶臭味去除装置的结构示意图；

图2为本发明提出的一种蹲便式马桶臭味去除装置的储液罐内部结构示意图；

图3为本发明提出的一种蹲便式马桶臭味去除装置的俯视示意图。

图中：1蹲便式马桶本体、2踏板、3储液罐、4吸液管、5脚部放置板、6出泡管、7螺纹杆、8螺纹套筒、9搅拌叶、10出液管、11环形弹性气囊、12折叠气囊、13纯净水、14弹簧、15吹泡管。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-3，一种蹲便式马桶臭味去除装置，包括蹲便式马桶本体1，蹲便式马桶本体1的两侧均设有脚部放置板5，脚部放置板5上贯穿设有储液罐3，储液罐3内装有纯净水13，储液罐3的内底部转动连接有螺纹套筒8，螺纹套筒8内螺纹连接有螺纹杆7，螺纹杆7的上端贯穿储液罐3的顶部并固定连接有踏板2，储液罐3的上端粘接有环形弹性气囊11，螺纹杆7贯穿环形弹性气囊11的中空部位，螺纹杆7位于储液罐3与踏板2的下端间套设有弹簧14，螺纹杆7的下端与储液罐3的内底部间连接有折叠气囊12，螺纹套筒8的外壁固定连接有多组搅拌叶9，带动螺纹套筒8快速转动，螺纹套筒8带动多组搅拌叶9搅拌，使储液罐3内部液体在快速搅拌的情况下，在液面产生大量泡沫。

储液罐3的底部设有与折叠气囊12连通的出液管10，折叠气囊12的底部连接有吸液管4，吸液管4与出液管10内均安装有单向阀，蹲便式马桶本体1的外部可拆卸安装有储液盒，储液盒与吸液管4连通，储液罐3的上端侧壁固定连接有水平设置的出泡管6，环形弹性气囊11的底部连有延伸至储液罐3内的吹泡管15，出泡管6的末端延伸至蹲便式马桶本体1内，踏板2继续下降压缩环形弹性气囊11后，环形弹性气囊11内的气体被瞬间挤入吹泡管15，吹出的气流将泡沫吹入出泡管6内，最终排至蹲便式马桶本体1的长槽内，一方面能够与飘散的臭味气体中和，另一方面能够在长槽内堆积，将堆积的排泄物包裹住，避免气味飘散至空气中。

本发明中，吹泡管15的管口朝向出泡管6的管口，吹泡管15的管口与出泡管6的管口处在一条直线上，能够保证吹出的气流将泡沫带入出泡管6内，螺纹套筒8的高度远高于水面，避免泡沫进入螺纹套筒8内，出泡管6延伸至蹲便式马桶本体1内的一端位置接近蹲便式马桶本体1的马桶口位置。

本发明中，使用前，将储液盒内装满空气清新剂与水的混合液，先初始按压踏板2再松开，使混合液吸入折叠气囊12内，使用时，使用者蹲在蹲便式马桶本体1上方，两脚踩在两个踏板2上，踏板2带动螺纹杆7下移，螺纹杆7带动折叠气囊12压缩，将内部的混合液通过出液管10挤入储液罐3内与纯净水13混合，与此同时，由于螺纹杆7与螺纹套筒8的内壁螺纹连接，从而带动螺纹套筒8快速转动，螺纹套筒8带动多组搅拌叶9搅拌，使储液罐3内部液体在快速搅拌的情况下，在液面产生大量泡沫，泡沫堆积的高度没过吹泡管15，当踏板2继续下降压缩环形弹性气囊11后，环形弹性气囊11内的气体被瞬间挤入吹泡管15，吹出的气流将泡沫吹入出泡管6内，最终排至蹲便式马桶本体1的长槽内，一方面能够与飘散的臭味气体中和，另一方面能够在长槽内堆积，将堆积的排泄物包裹住，避免气味飘散至空气中，当使用完毕后，离开蹲便式马桶本体1，踏板2以及螺纹杆7在弹簧14的作用下复位，折叠气囊12被拉伸，从而将储液盒内的混合液通过吸液管4吸入，环形弹性气囊11恢复至初始位置，以供下次使用。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
