技术领域

本发明涉及家居技术领域，具体为一种低能源家庭洗菜池的废水自动过滤收集装置。

背景技术

做饭是每家每户每天需要进行工作的事情，做饭的过程中难免就会需要使用到水分，使用完的水分就变成了废水。

每次在洗菜或者洗碗时，发现洗菜池的底部都会有一个滤网的罩子进行过滤，每次在洗完菜或者洗完碗后都需要通过手动将滤网罩子内过滤掉的残渣清理掉，在清理残渣的过程中都需要手动清理，并且有些残渣长时间的不清理后会产生异味，一些人可能是因为自身具有洁癖的毛病，使得自身非常的不愿意通过手动清理掉滤网罩子内的残渣。

目前通过滤网过滤掉洗菜或者洗碗的残渣，不让残渣排到下水道内，残渣在清理的过程中要不就是通过手动进行清理，要不一些专利上就是通过一些能源带动过滤后的残渣进行排掉，使得残渣在清理时会非常的不方便，因此目前亟需一种不需要通过能源来带动残渣进行自动清理的洗菜废水过滤装置。

发明内容

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种低能源家庭洗菜池的废水自动过滤收集装置，解决了平常需要通过手动清理掉洗菜或者洗碗时过滤残渣的问题。

(二)技术方案

为实现以上目的，本发明通过以下技术方案予以实现：一种低能源家庭洗菜池的废水自动过滤收集装置，包括安装管筒，所述安装管筒的底部连通有排污管，所述安装管筒的顶部连接有倒U管，所述倒U管底部的两侧分别与安装管筒顶部的两侧相连通，所述安装管筒内腔的中部固定连接有橡胶圆锥形过滤网，所述橡胶圆锥形过滤网底部的中部连接有滤网顶动机构，所述橡胶圆锥形过滤网顶部的中部连接有水量指示机构，所述安装管筒的外侧壁开设有环形槽，所述环形槽位于橡胶圆锥形过滤网外侧的顶部，所述安装管筒的外侧固定套接有导流罩，所述导流罩内壁的底部为倾斜面，所述导流罩的两侧均连通有导污管。

优选的，所述滤网顶动机构包括驱动小杆，所述驱动小杆的长度大于橡胶圆锥形过滤网的深度，所述驱动小杆的底部连接有泡沫板，所述泡沫板的底部连接有长杆，所述长杆的底部连接有封板，所述封板的内侧等距离开设有透水孔，所述封板的外侧与排污管的内侧滑动连接。

优选的，所述水量指示机构包括电池安装架、筒罩和导杆，所述导杆的底部与橡胶圆锥形过滤网顶部的中部固定连接，所述导杆的顶部贯穿安装管筒并固定连接有导电铜杆，所述导电铜杆的两端均为半圆头，所述筒罩的左侧等间隔插接有第一导电杆，所述筒罩的右侧等间隔插接有第二导电杆，所述筒罩内腔的两侧均设置有橡胶板，所述橡胶板的顶部与底部分别与倒U管和安装管筒连接，所述第一导电杆和第二导电杆分别贯穿在两个橡胶板的内侧，所述电池安装架的内侧卡接有锂电池，所述电池安装架的正极端通过导线连接有支线所述支线的右侧等间隔电连接有电线，所述电线的右侧与第一导电杆电连接，所述筒罩的右侧设置有二极管安装架，所述二极管安装架的右侧等间隔安装有指示二极管，所述第二导电杆的右侧均与二极管安装架的左侧连接，所述电池安装架的负极端连接有长线，所述长线远离电池安装架的一端与二极管安装架连接。

优选的，所述导电铜杆的顶部固定连接有拉杆，所述拉杆的顶部固定连接有拉板，所述拉板的底部连接有弹簧，所述弹簧套设在拉杆的外侧，所述弹簧的底部与倒U管的顶部搭接。

优选的，所述导流罩包裹在环形槽的外侧，且导流罩的倾斜内壁呈六十度进行设置。

优选的，所述倒U管顶部中部的左侧连通有进水管，且进水管位于拉板的左侧。

优选的，所述导电铜杆位于两个橡胶板之间，所述第一导电杆的右侧与第二导电杆的左侧均开设有半圆槽。

工作原理：使用时，将本装置安装在洗菜池的出水管上，废水倒U管从洗菜池流到安装管筒内，橡胶圆锥形过滤网过滤掉废水中的残渣，过滤后的废水流到橡胶圆锥形过滤网底部，废水不断沉积，滤网顶动机构顶起橡胶圆锥形过滤网，橡胶圆锥形过滤网上过滤的残渣通过橡胶圆锥形过滤网的倾斜从环形槽滑落到导流罩内。

滤网顶动机构在使用时，废水不断沉积，废水将泡沫板进行顶动上升，驱动小杆带动橡胶圆锥形过滤网进行顶起，封板在排污管内进行滑动。

数量指示机构在使用时，橡胶圆锥形过滤网在进行顶起时，导杆上的导电铜杆在两个橡胶板之间滑动，导电铜杆在滑动时让第一导电杆与第二导电杆之间能够进行通电，电池安装架上安装的锂电池将二极管安装架上安装的指示二极管进行点亮。

拉起拉板，拉板带动拉杆进行上升，松开拉板，弹簧产生的弹力让橡胶圆锥形过滤网进行振动，加快橡胶圆锥形过滤网上的残差进行掉落。

(三)有益效果

本发明提供了一种低能源家庭洗菜池的废水自动过滤收集装置。具备以下有益效果：

1、该低能源家庭洗菜池的废水自动过滤收集装置，通过橡胶圆锥形过滤网和滤网顶动机构的配合使用，使得在洗菜池进行洗菜或者洗碗的废水在流入到安装管筒内时，滤网顶动机构能够顶起橡胶圆锥形过滤网，让橡胶圆锥形过滤网上过滤的杂物流到导流罩内，从而让导流罩内的排出的残渣能够通过掉落进行自动收集，不需要手动清理到洗菜或者洗碗后流下的残渣。

2、该低能源家庭洗菜池的废水自动过滤收集装置，滤网顶动机构的使用，使得泡沫板能够通过废水水量的上升进行自动顶起橡胶圆锥形过滤网，不需要通过其他能源进行自动清理残渣。

3、该低能源家庭洗菜池的废水自动过滤收集装置，通过水量指示机构的使用，使得水量指示机构能够直观的观察到过滤后的废水有没有出现堵塞的情况，同时能够进一步的带动橡胶圆锥形过滤网上的残渣进行掉落。

4、该低能源家庭洗菜池的废水自动过滤收集装置，通过封板的使用，使得在过滤废水时，封板能够让过滤后的废水进行缓慢的流走，同时方便泡沫板进行提升。

5、该低能源家庭洗菜池的废水自动过滤收集装置，通过弹簧的使用，使得弹簧自身的弹力能够方便泡沫板带动橡胶圆锥形过滤网进行上升，同时弹簧在拉动后的弹力能够加快橡胶圆锥形过滤网对残渣的排出。

6、该低能源家庭洗菜池的废水自动过滤收集装置，通过导流罩的倾斜面能够加快从橡胶圆锥形过滤网流出的残渣进行掉落，从而方便残渣进行收集。

附图说明

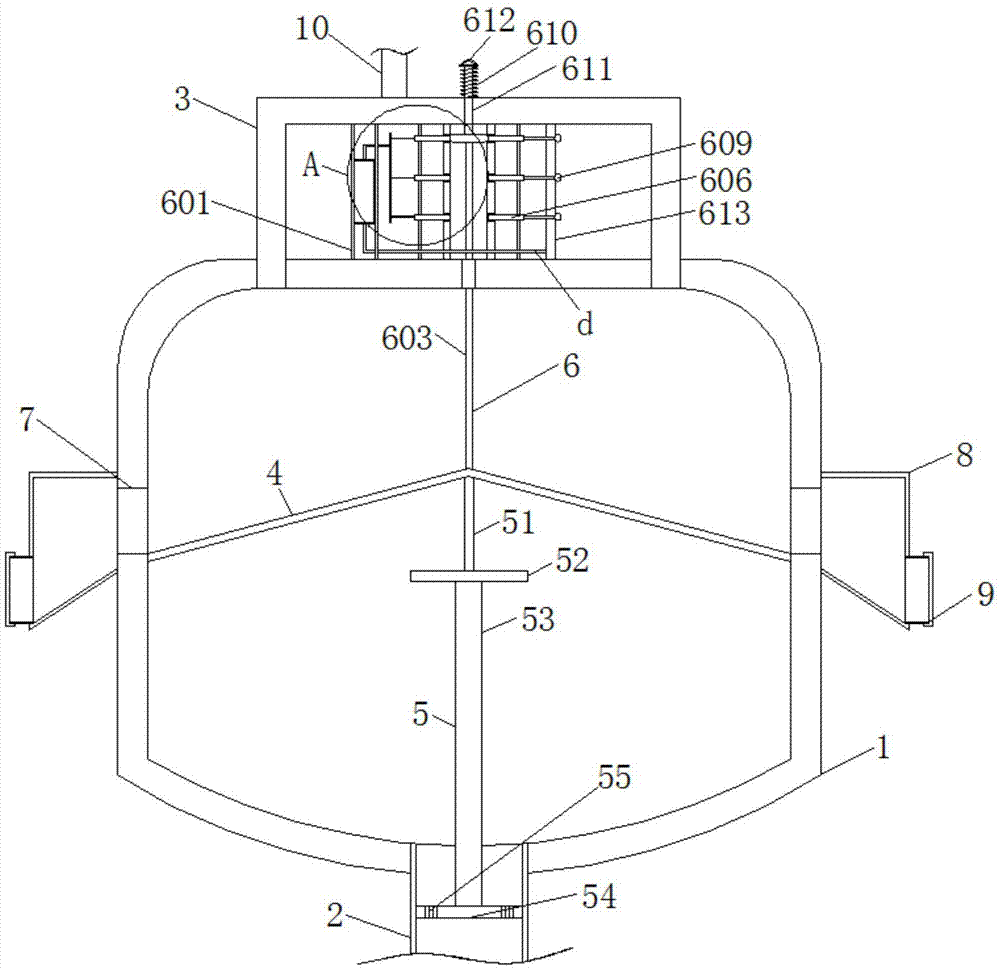

图1为本发明结构示意图；

图2为图1中A处放大图；

图3为本发明橡胶圆锥形过滤网的俯视图。

其中，1安装管筒、2排污管、3倒U管、4橡胶圆锥形过滤网、5滤网顶动机构、51驱动小杆、52泡沫板、53长杆、54封板、55透水孔、6水量指示机构、601电池安装架、602筒罩、603导杆、604导电铜杆、605第一导电杆、606第二导电杆、607橡胶板、608锂电池、609指示二极管、a导线、b支线、c电线、d长线、610弹簧、611拉杆、612拉板、613二极管安装架、7环形槽、8导流罩、9导污管、10进水管。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图1-3所示，本发明实施例提供一种低能源家庭洗菜池的废水自动过滤收集装置，包括安装管筒1，安装管筒1的底部连通有排污管2，安装管筒1的顶部连接有倒U管3，倒U管3顶部中部的左侧连通有进水管10，且进水管10位于拉板612的左侧，倒U管3底部的两侧分别与安装管筒1顶部的两侧相连通，安装管筒1内腔的中部固定连接有橡胶圆锥形过滤网4，橡胶圆锥形过滤网4底部的中部连接有滤网顶动机构5，橡胶圆锥形过滤网4顶部的中部连接有水量指示机构6，安装管筒1的外侧壁开设有环形槽7，环形槽7位于橡胶圆锥形过滤网4外侧的顶部，安装管筒1的外侧固定套接有导流罩8，导流罩8包裹在环形槽7的外侧，且导流罩8的倾斜内壁呈六十度进行设置，导流罩8内壁的底部为倾斜面，导流罩8的两侧均连通有导污管9。

滤网顶动机构5包括驱动小杆51，驱动小杆51的长度大于橡胶圆锥形过滤网4的深度，驱动小杆51的底部连接有泡沫板52，泡沫板52的底部连接有长杆53，长杆53的底部连接有封板54，封板54的内侧等距离开设有透水孔55，封板54的外侧与排污管2的内侧滑动连接。

水量指示机构6包括电池安装架601、筒罩602和导杆603，导杆603的底部与橡胶圆锥形过滤网4顶部的中部固定连接，导杆603的顶部贯穿安装管筒1并固定连接有导电铜杆604，导电铜杆604的两端均为半圆头，筒罩602的左侧等间隔插接有第一导电杆605，导电铜杆604位于两个橡胶板607之间，第一导电杆605的右侧与第二导电杆606的左侧均开设有半圆槽，筒罩602的右侧等间隔插接有第二导电杆606，筒罩602内腔的两侧均设置有橡胶板607，橡胶板607的顶部与底部分别与倒U管3和安装管筒1连接，第一导电杆605和第二导电杆606分别贯穿在两个橡胶板607的内侧，电池安装架601的内侧卡接有锂电池608，电池安装架601的正极端通过导线a连接有支线b，支线b的右侧等间隔电连接有电线c，电线c的右侧与第一导电杆606电连接，筒罩602的右侧设置有二极管安装架613，二极管安装架613的右侧等间隔安装有指示二极管609，第二导电杆606的右侧均与二极管安装架613的左侧连接，电池安装架601的负极端连接有长线d，长线d远离电池安装架601的一端与二极管安装架613连接。

导电铜杆604的顶部固定连接有拉杆611，拉杆611的顶部固定连接有拉板612，拉板612的底部连接有弹簧610，弹簧610套设在拉杆611的外侧，弹簧610的底部与倒U管3的顶部搭接。

使用时，将本装置安装在洗菜池的出水管上，废水倒U管3从洗菜池流到安装管筒1内，橡胶圆锥形过滤网4过滤掉废水中的残渣，过滤后的废水流到橡胶圆锥形过滤网4底部，废水不断沉积，滤网顶动机构5顶起橡胶圆锥形过滤网4，橡胶圆锥形过滤网4上过滤的残渣通过橡胶圆锥形过滤网4的倾斜从环形槽7滑落到导流罩8内。

滤网顶动机构5在使用时，废水不断沉积，废水将泡沫板52进行顶动上升，驱动小杆51带动橡胶圆锥形过滤网4进行顶起，封板54在排污管2内进行滑动。

数量指示机构6在使用时，橡胶圆锥形过滤网4在进行顶起时，导杆603上的导电铜杆604在两个橡胶板607之间滑动，导电铜杆604在滑动时让第一导电杆605与第二导电杆606之间能够进行通电，电池安装架601上安装的锂电池608将二极管安装架608上安装的指示二极管609进行点亮。

拉起拉板612，拉板612带动拉杆611进行上升，松开拉板612，弹簧610产生的弹力让橡胶圆锥形过滤网4进行振动，加快橡胶圆锥形过滤网4上的残差进行掉落。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
