技术领域

本发明涉及一种干燥装置，尤其涉及一种梅雨季节衣服快速干燥装置。

背景技术

在中国长江中下游地区、中国台湾、日本中南部以及韩国南部等地，每年6、7月份都会出现持续天阴有雨的气候现象，由于正是江南梅子的成熟期，故称其为“梅雨”，此时段便被称作梅雨季节。梅雨季里空气湿度大、气温高、衣物等容易发霉，所以也有人把梅雨称为同音的“霉雨”。

衣服是指人类或通过人类来完成遮掩身体、载体的用布料(如棉布、丝绸、天鹅绒、化学纤维等)等材质做成的各种样式的遮挡物，同时在不同的场合有不同的穿着，样式非常的多，衣服在当今已经成为了不可或缺的东西，中国常说的“衣食住行”中排在首位。

衣服在穿着后需要清洗干净并晒干或晾干，在梅雨季节，雨水多，空气变得潮湿，衣服很难干透，导致衣服发臭、发霉，目前的干衣机效率较低、时间长、干衣量少，因此亟需研发一种效率高、时间短、干衣量多的梅雨季节衣服快速干燥装置。

发明内容

(1)要解决的技术问题

本发明为了克服目前的干衣机效率较低、时间长、干衣量少的缺点，本发明要解决的技术问题是提供一种效率高、时间短、干衣量多的梅雨季节衣服快速干燥装置。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种梅雨季节衣服快速干燥装置，包括有箱体、驱动装置、转动装置、气缸、第一支杆、支架和挂环，箱体内设有驱动装置，箱体的顶部设有转动装置，转动装置上设有气缸，气缸的伸缩杆末端通过螺栓连接的方式连接有第一支杆，第一支杆的顶部通过螺栓连接的方式连接有支架，支架的底部边缘均匀连接有多个挂环。

优选地，驱动装置包括有第一电机、转轴、L型杆和轴承座，箱体内底部中间分别通过螺栓连接的方式连接有第一电机和L型杆，第一电机的输出轴通过联轴器连接有转轴，L型杆的右端通过螺栓连接的方式安装有轴承座，转轴的中部外侧与轴承座内的轴承过盈连接。

优选地，转动装置包括有环形滑轨、滑块和转板，箱体顶部中间通过螺栓连接的方式连接有环形滑轨，环形滑轨上滑动式的安装有滑块，滑块与环形滑轨滑动式配合，滑块的顶部通过螺栓连接的方式连接有转板，气缸的底部通过螺栓连接的方式与转板的顶部中间连接。

优选地，还包括有喷气装置，喷气装置包括有缸体、活塞、推杆、第一弹簧、凸轮、单向阀、出气管、喷嘴和进气管，箱体内右侧中部通过螺栓连接的方式连接有缸体，缸体内滑动式的设有活塞，活塞与缸体滑动式配合，活塞的左侧中部连接有推杆，活塞的左侧与缸体内左侧之间连接有第一弹簧，转轴的中部外侧通过键连接的方式连接有凸轮，凸轮位于轴承座的上方，推杆左端与凸轮接触，缸体的顶部右端和底部右端均连接有单向阀，顶部单向阀连接有出气管，出气管贯穿箱体顶部，出气管的末端连接有喷嘴，底部单向阀连接有进气管，进气管贯穿箱体右侧下部。

优选地，还包括有加热装置，加热装置包括有盒体和加热板箱体右侧下部通过螺栓连接的方式连接有盒体，进气管与盒体左侧连通，盒体内侧通过螺栓连接的方式连接有加热板，盒体的右侧中部开有通孔。

优选地，还包括有拨动装置，拨动装置包括有第二支杆、导套、导杆、接触板、第二弹簧、转杆、第三弹簧和拨杆，箱体内底部左侧通过螺栓连接的方式连接有第二支杆，第二支杆的顶部连接有导套，导套内滑动式的设有导杆，导杆与导套滑动式配合，导杆的右端连接有接触板，接触板与凸轮接触，位于导套与接触板之间的导杆外侧套有第二弹簧，第二弹簧的一端与接触板连接，另一端与导套连接，箱体顶部左侧转动式的连接有转杆，转杆的中部与箱体连接，转杆的左侧底部与箱体内左侧之间连接有第三弹簧，导杆的左端与转杆接触，转杆的顶部连接有拨杆。

优选地，还包括有第三连杆，转板顶部的左右两端与气缸的中部之间均通过螺栓连接的方式连接有第三连杆。

优选地，第一电机为伺服电机。

工作原理：使用时，将衣服用衣架挂在挂环上，启动气缸伸缩杆伸长，从而将衣服升高，启动驱动装置，驱动装置带动转动装置转动，从而带动气缸转动，进而带动支架转动，如此即可带动挂在挂环上的衣服转动，加快衣服干燥速度。

因为驱动装置包括有第一电机、转轴、L型杆和轴承座，箱体内底部中间分别通过螺栓连接的方式连接有第一电机和L型杆，第一电机的输出轴通过联轴器连接有转轴，L型杆的右端通过螺栓连接的方式安装有轴承座，转轴的中部外侧与轴承座内的轴承过盈连接。使用时，启动第一电机，第一电机转动带动转轴转动。

因为转动装置包括有环形滑轨、滑块和转板，箱体顶部中间通过螺栓连接的方式连接有环形滑轨，环形滑轨上滑动式的安装有滑块，滑块与环形滑轨滑动式配合，滑块的顶部通过螺栓连接的方式连接有转板，气缸的底部通过螺栓连接的方式与转板的顶部中间连接。转轴转动带动转板转动，从而带动气缸转动，如此即可带动衣服转动，加快衣服干燥速度。

因为还包括有喷气装置，喷气装置包括有缸体、活塞、推杆、第一弹簧、凸轮、单向阀、出气管、喷嘴和进气管，箱体内右侧中部通过螺栓连接的方式连接有缸体，缸体内滑动式的设有活塞，活塞与缸体滑动式配合，活塞的左侧中部连接有推杆，活塞的左侧与缸体内左侧之间连接有第一弹簧，转轴的中部外侧通过键连接的方式连接有凸轮，凸轮位于轴承座的上方，推杆左端与凸轮接触，缸体的顶部右端和底部右端均连接有单向阀，顶部单向阀连接有出气管，出气管贯穿箱体顶部，出气管的末端连接有喷嘴，底部单向阀连接有进气管，进气管贯穿箱体右侧下部。转轴转动带动凸轮转动，在第一弹簧的作用下，凸轮转动带动活塞左右移动，在单向阀的作用下，活塞左右移动，空气从进气管吸入从出气管压出，空气经喷嘴喷出吹向上方衣服，进一步提高衣服干燥效率。

因为还包括有加热装置，加热装置包括有盒体和加热板箱体右侧下部通过螺栓连接的方式连接有盒体，进气管与盒体左侧连通，盒体内侧通过螺栓连接的方式连接有加热板，盒体的右侧中部开有通孔。使用时，启动加热板加热，缸体吸气时，进气管将盒体内热量吸入，并经出气管从喷嘴喷出，更进一步提高衣服干燥效率。

因为还包括有拨动装置，拨动装置包括有第二支杆、导套、导杆、接触板、第二弹簧、转杆、第三弹簧和拨杆，箱体内底部左侧通过螺栓连接的方式连接有第二支杆，第二支杆的顶部连接有导套，导套内滑动式的设有导杆，导杆与导套滑动式配合，导杆的右端连接有接触板，接触板与凸轮接触，位于导套与接触板之间的导杆外侧套有第二弹簧，第二弹簧的一端与接触板连接，另一端与导套连接，箱体顶部左侧转动式的连接有转杆，转杆的中部与箱体连接，转杆的左侧底部与箱体内左侧之间连接有第三弹簧，导杆的左端与转杆接触，转杆的顶部连接有拨杆。在第二弹簧的作用下，凸轮转动带动导杆在导套内左右滑动，在第三弹簧的作用下，导杆左右移动带动转杆左右摆动，从而带动拨杆左右摆动，进而拨动衣服，更进一步地提高衣服干燥效率。

因为还包括有第三连杆，转板顶部的左右两端与气缸的中部之间均通过螺栓连接的方式连接有第三连杆。转板带动气缸转动时，第三连杆起支撑作用，从而提高本装置稳定性。

因为第一电机为伺服电机，伺服电机能更加精确的控制转速，使运行更加平稳。

(3)有益效果

本发明通过转动装置带动衣服转动，喷气装置和加热装置对衣服吹热气，拨动装置拨动衣服，达到了效率高、时间短、干衣量多的效果。

附图说明

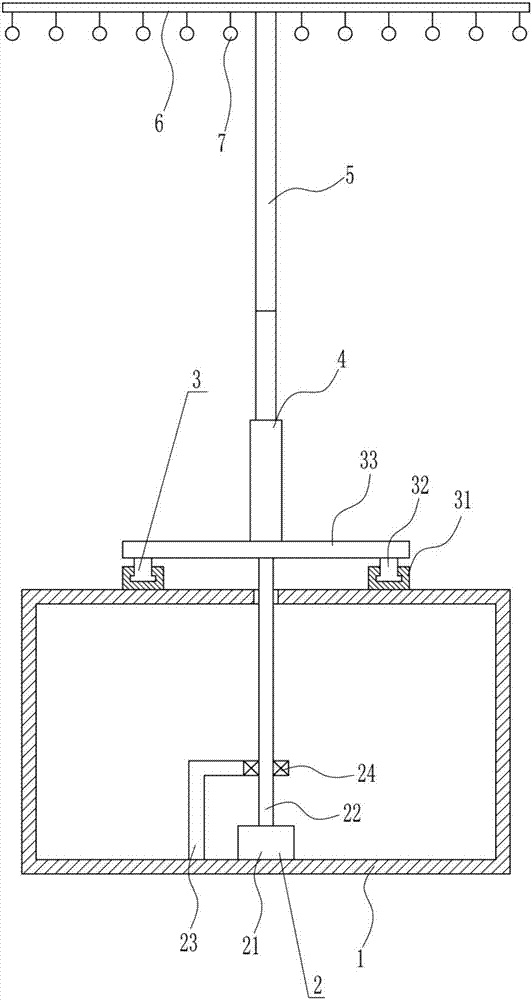

图1为本发明的第一种主视图的剖视示意图。

图2为本发明的第二种主视图的剖视示意图。

图3为本发明的第三种主视图的剖视示意图。

图4为本发明的第四种主视图的剖视示意图。

图5为本发明拨动装置主视图的剖视示意图。

图6为本发明的第五种主视图的剖视示意图。

附图中的标记为：1-箱体，2-驱动装置，21-第一电机，22-转轴，23-L型杆，24-轴承座，3-转动装置，31-环形滑轨，32-滑块，33-转板，4-气缸，5-第一支杆，6-支架，7-挂环，8-喷气装置，81-缸体，82-活塞，83-推杆，84-第一弹簧，85-凸轮，86-单向阀，87-出气管，88-喷嘴，89-进气管，9-加热装置，91-盒体，92-加热板，10-拨动装置，101-第二支杆，102-导套，103-导杆，104-接触板，105-第二弹簧，106-转杆，107-第三弹簧，108-拨杆，11-第三连杆。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种梅雨季节衣服快速干燥装置，如图1-6所示，包括有箱体1、驱动装置2、转动装置3、气缸4、第一支杆5、支架6和挂环7，箱体1内设有驱动装置2，箱体1的顶部设有转动装置3，转动装置3上设有气缸4，气缸4的伸缩杆末端通过螺栓连接的方式连接有第一支杆5，第一支杆5的顶部通过螺栓连接的方式连接有支架6，支架6的底部边缘均匀连接有多个挂环7。

实施例2

一种梅雨季节衣服快速干燥装置，如图1-6所示，包括有箱体1、驱动装置2、转动装置3、气缸4、第一支杆5、支架6和挂环7，箱体1内设有驱动装置2，箱体1的顶部设有转动装置3，转动装置3上设有气缸4，气缸4的伸缩杆末端通过螺栓连接的方式连接有第一支杆5，第一支杆5的顶部通过螺栓连接的方式连接有支架6，支架6的底部边缘均匀连接有多个挂环7。

驱动装置2包括有第一电机21、转轴22、L型杆23和轴承座24，箱体1内底部中间分别通过螺栓连接的方式连接有第一电机21和L型杆23，第一电机21的输出轴通过联轴器连接有转轴22，L型杆23的右端通过螺栓连接的方式安装有轴承座24，转轴22的中部外侧与轴承座24内的轴承过盈连接。

实施例3

一种梅雨季节衣服快速干燥装置，如图1-6所示，包括有箱体1、驱动装置2、转动装置3、气缸4、第一支杆5、支架6和挂环7，箱体1内设有驱动装置2，箱体1的顶部设有转动装置3，转动装置3上设有气缸4，气缸4的伸缩杆末端通过螺栓连接的方式连接有第一支杆5，第一支杆5的顶部通过螺栓连接的方式连接有支架6，支架6的底部边缘均匀连接有多个挂环7。

驱动装置2包括有第一电机21、转轴22、L型杆23和轴承座24，箱体1内底部中间分别通过螺栓连接的方式连接有第一电机21和L型杆23，第一电机21的输出轴通过联轴器连接有转轴22，L型杆23的右端通过螺栓连接的方式安装有轴承座24，转轴22的中部外侧与轴承座24内的轴承过盈连接。

转动装置3包括有环形滑轨31、滑块32和转板33，箱体1顶部中间通过螺栓连接的方式连接有环形滑轨31，环形滑轨31上滑动式的安装有滑块32，滑块32与环形滑轨31滑动式配合，滑块32的顶部通过螺栓连接的方式连接有转板33，气缸4的底部通过螺栓连接的方式与转板33的顶部中间连接。

实施例4

一种梅雨季节衣服快速干燥装置，如图1-6所示，包括有箱体1、驱动装置2、转动装置3、气缸4、第一支杆5、支架6和挂环7，箱体1内设有驱动装置2，箱体1的顶部设有转动装置3，转动装置3上设有气缸4，气缸4的伸缩杆末端通过螺栓连接的方式连接有第一支杆5，第一支杆5的顶部通过螺栓连接的方式连接有支架6，支架6的底部边缘均匀连接有多个挂环7。

驱动装置2包括有第一电机21、转轴22、L型杆23和轴承座24，箱体1内底部中间分别通过螺栓连接的方式连接有第一电机21和L型杆23，第一电机21的输出轴通过联轴器连接有转轴22，L型杆23的右端通过螺栓连接的方式安装有轴承座24，转轴22的中部外侧与轴承座24内的轴承过盈连接。

转动装置3包括有环形滑轨31、滑块32和转板33，箱体1顶部中间通过螺栓连接的方式连接有环形滑轨31，环形滑轨31上滑动式的安装有滑块32，滑块32与环形滑轨31滑动式配合，滑块32的顶部通过螺栓连接的方式连接有转板33，气缸4的底部通过螺栓连接的方式与转板33的顶部中间连接。

还包括有喷气装置8，喷气装置8包括有缸体81、活塞82、推杆83、第一弹簧84、凸轮85、单向阀86、出气管87、喷嘴88和进气管89，箱体1内右侧中部通过螺栓连接的方式连接有缸体81，缸体81内滑动式的设有活塞82，活塞82与缸体81滑动式配合，活塞82的左侧中部连接有推杆83，活塞82的左侧与缸体81内左侧之间连接有第一弹簧84，转轴22的中部外侧通过键连接的方式连接有凸轮85，凸轮85位于轴承座24的上方，推杆83左端与凸轮85接触，缸体81的顶部右端和底部右端均连接有单向阀86，顶部单向阀86连接有出气管87，出气管87贯穿箱体1顶部，出气管87的末端连接有喷嘴88，底部单向阀86连接有进气管89，进气管89贯穿箱体1右侧下部。

还包括有加热装置9，加热装置9包括有盒体91和加热板92箱体1右侧下部通过螺栓连接的方式连接有盒体91，进气管89与盒体91左侧连通，盒体91内侧通过螺栓连接的方式连接有加热板92，盒体91的右侧中部开有通孔。

还包括有拨动装置10，拨动装置10包括有第二支杆101、导套102、导杆103、接触板104、第二弹簧105、转杆106、第三弹簧107和拨杆108，箱体1内底部左侧通过螺栓连接的方式连接有第二支杆101，第二支杆101的顶部连接有导套102，导套102内滑动式的设有导杆103，导杆103与导套102滑动式配合，导杆103的右端连接有接触板104，接触板104与凸轮85接触，位于导套102与接触板104之间的导杆103外侧套有第二弹簧105，第二弹簧105的一端与接触板104连接，另一端与导套102连接，箱体1顶部左侧转动式的连接有转杆106，转杆106的中部与箱体1连接，转杆106的左侧底部与箱体1内左侧之间连接有第三弹簧107，导杆103的左端与转杆106接触，转杆106的顶部连接有拨杆108。

还包括有第三连杆11，转板33顶部的左右两端与气缸4的中部之间均通过螺栓连接的方式连接有第三连杆11。

第一电机21为伺服电机。

工作原理：使用时，将衣服用衣架挂在挂环7上，启动气缸4伸缩杆伸长，从而将衣服升高，启动驱动装置2，驱动装置2带动转动装置3转动，从而带动气缸4转动，进而带动支架6转动，如此即可带动挂在挂环7上的衣服转动，加快衣服干燥速度。

因为驱动装置2包括有第一电机21、转轴22、L型杆23和轴承座24，箱体1内底部中间分别通过螺栓连接的方式连接有第一电机21和L型杆23，第一电机21的输出轴通过联轴器连接有转轴22，L型杆23的右端通过螺栓连接的方式安装有轴承座24，转轴22的中部外侧与轴承座24内的轴承过盈连接。使用时，启动第一电机21，第一电机21转动带动转轴22转动。

因为转动装置3包括有环形滑轨31、滑块32和转板33，箱体1顶部中间通过螺栓连接的方式连接有环形滑轨31，环形滑轨31上滑动式的安装有滑块32，滑块32与环形滑轨31滑动式配合，滑块32的顶部通过螺栓连接的方式连接有转板33，气缸4的底部通过螺栓连接的方式与转板33的顶部中间连接。转轴22转动带动转板33转动，从而带动气缸4转动，如此即可带动衣服转动，加快衣服干燥速度。

因为还包括有喷气装置8，喷气装置8包括有缸体81、活塞82、推杆83、第一弹簧84、凸轮85、单向阀86、出气管87、喷嘴88和进气管89，箱体1内右侧中部通过螺栓连接的方式连接有缸体81，缸体81内滑动式的设有活塞82，活塞82与缸体81滑动式配合，活塞82的左侧中部连接有推杆83，活塞82的左侧与缸体81内左侧之间连接有第一弹簧84，转轴22的中部外侧通过键连接的方式连接有凸轮85，凸轮85位于轴承座24的上方，推杆83左端与凸轮85接触，缸体81的顶部右端和底部右端均连接有单向阀86，顶部单向阀86连接有出气管87，出气管87贯穿箱体1顶部，出气管87的末端连接有喷嘴88，底部单向阀86连接有进气管89，进气管89贯穿箱体1右侧下部。转轴22转动带动凸轮85转动，在第一弹簧84的作用下，凸轮85转动带动活塞82左右移动，在单向阀86的作用下，活塞82左右移动，空气从进气管89吸入从出气管87压出，空气经喷嘴88喷出吹向上方衣服，进一步提高衣服干燥效率。

因为还包括有加热装置9，加热装置9包括有盒体91和加热板92箱体1右侧下部通过螺栓连接的方式连接有盒体91，进气管89与盒体91左侧连通，盒体91内侧通过螺栓连接的方式连接有加热板92，盒体91的右侧中部开有通孔。使用时，启动加热板92加热，缸体81吸气时，进气管89将盒体91内热量吸入，并经出气管87从喷嘴88喷出，更进一步提高衣服干燥效率。

因为还包括有拨动装置10，拨动装置10包括有第二支杆101、导套102、导杆103、接触板104、第二弹簧105、转杆106、第三弹簧107和拨杆108，箱体1内底部左侧通过螺栓连接的方式连接有第二支杆101，第二支杆101的顶部连接有导套102，导套102内滑动式的设有导杆103，导杆103与导套102滑动式配合，导杆103的右端连接有接触板104，接触板104与凸轮85接触，位于导套102与接触板104之间的导杆103外侧套有第二弹簧105，第二弹簧105的一端与接触板104连接，另一端与导套102连接，箱体1顶部左侧转动式的连接有转杆106，转杆106的中部与箱体1连接，转杆106的左侧底部与箱体1内左侧之间连接有第三弹簧107，导杆103的左端与转杆106接触，转杆106的顶部连接有拨杆108。在第二弹簧105的作用下，凸轮85转动带动导杆103在导套102内左右滑动，在第三弹簧107的作用下，导杆103左右移动带动转杆106左右摆动，从而带动拨杆108左右摆动，进而拨动衣服，更进一步地提高衣服干燥效率。

因为还包括有第三连杆11，转板33顶部的左右两端与气缸4的中部之间均通过螺栓连接的方式连接有第三连杆11。转板33带动气缸4转动时，第三连杆11起支撑作用，从而提高本装置稳定性。

因为第一电机21为伺服电机，伺服电机能更加精确的控制转速，使运行更加平稳。
