技术领域

本发明属于农业设备技术领域，尤其涉及一种避免水草粘附的水车清理设备。

背景技术

在我国，有不少地区使用水车来作为提水工具对农田进行灌溉，其工作过程是：将水车安装在水流湍急的地方，利用水流来转动车轮，在车轮旋转的过程中，车轮上的水筒将水提到高处并自动倒水，将水注入到渡槽，流到农田里进行灌溉。

由于水车的车轮要没入到水里，在车轮旋转的过程中，车轮的连杆上很容易粘附到水草等杂物，如果不及时清理的话，这些水草会越积越多，最终导致车轮无法正常旋转，但是目前的水车上并没有很好的清除水草的装置，而人们又不可能一直守在水车旁边，因此，在水车工作的过程中，不得不定时来检查水车，对水车的使用和人们的正常工作造成了很大的困扰。

于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供避免水草粘附的水车清理设备，以期达到更具有更加实用价值性的目的。

发明内容

为了解决上述技术问题，本发明提供一种避免水草粘附的水车清理设备，以解决在水车工作的过程中，车轮连杆上容易粘附到水草的问题。

本发明一种避免水草粘附的水车清理设备的目的与功效，由以下具体技术手段所达成：

一种避免水草粘附的水车清理设备，包括支架，所述支架的内部固定连接有连接轴，所述连接轴的外侧活动套接有两个套管，所述套管的外侧通过连杆固定连接有车轮，所述支架的内部固定连接有清理座，所述清理座的内部转动连接有转轴，所述转轴通过齿轮组件与套管啮合连接，所述清理座的内部安装有斜面座，所述斜面座的内部转动连接有活动板，所述清理座的右侧活动插接有伸缩板，所述伸缩板与活动板之间通过连接板活动连接，所述伸缩板的右侧固定连接有磁体一，所述连接轴的顶部固定连接有支撑板，所述支撑板的内部活动铰接有刮板，所述刮板的左侧固定连接有磁体二。

进一步的，所述套管和连杆均包括左右两组，通过设置两组连杆来减少水车受到了水流阻力。

进一步的，所述斜面座包括左右两个安装轴和倾斜的连接座，且左边的安装轴与转轴固定连接，右边的安装轴与清理座转动连接，转轴旋转时，通过斜面座带动活动板左右来回偏转。

进一步的，所述活动板包括主板，所述主板的左侧和右侧均固定连接有延伸至斜面座内部的转动柱，所述主板的顶部滚动连接有球体，且球体与连接板活动铰接。

进一步的，所述刮板的铰接轴上安装有扭簧，所述磁体一与磁体二相对面的一侧磁性相同，刮板在两个磁体间的斥力和扭簧的回转力作用下左右来回偏转。

与现有技术相比，本发明具有如下有益效果：

1.水车工作时，旋转的车轮通过套管和带动转轴旋转，转轴通过斜面座和活动板带动伸缩板左右移动，伸缩板左右移动的过程中，通过磁体斥力和扭簧带动刮板来回摆动，进而对两组连杆进行挂刷，将连杆上的水草等杂物刮掉，有效的解决了水草粘附在连杆上的问题。

2.由于刮板的摆动是通过伸缩板的移动来控制，而伸缩板的移动由套管来控制，套管的转动又与车轮的旋转保持一致，因此，刮板的摆动挂刷也与车轮保持一致，无论水流如何变化，都不会影响到刮板与连杆的接触距离，保证了刮板的正常工作。

3.刮板的摆动是以水力为动力源的，无需增设其他驱动装置，该设备结构简单，使用方便，且节能环保，便于推广。

附图说明

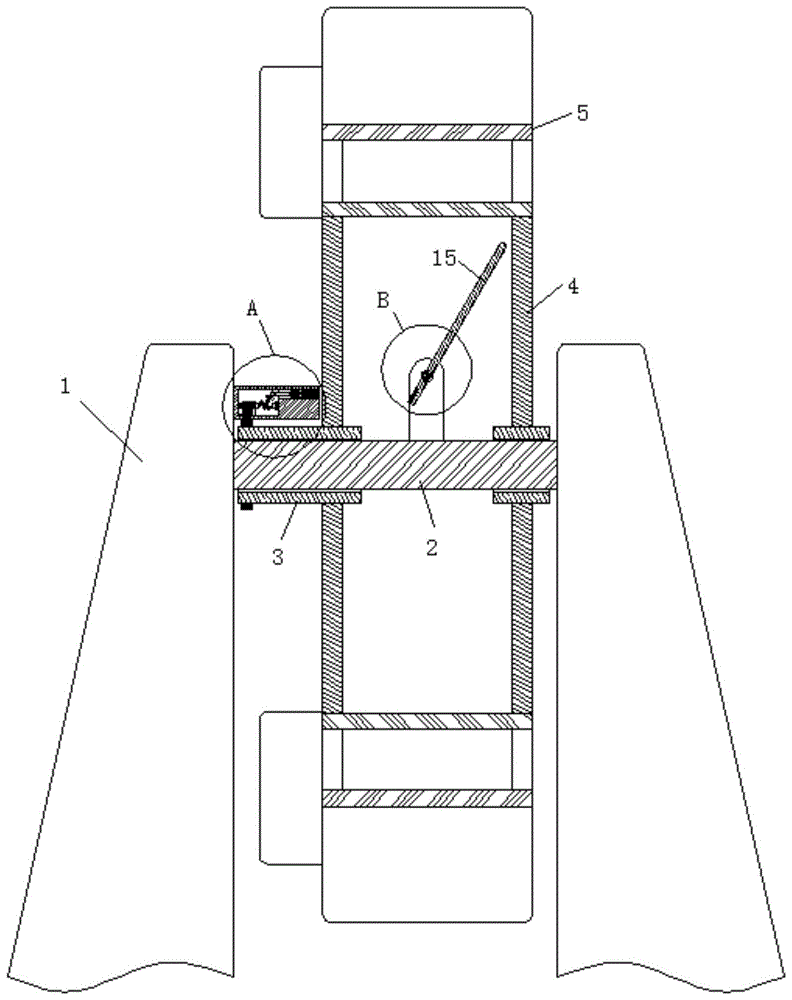

图1是本发明结构正面剖视图；

图2是本发明车轮结构左视示意图；

图3是本发明图1中A部分放大图；

图4是本发明图1中B部分放大图；

图5是本发明活动板结构左视示意图。

图中：1-支架，2-连接轴，3-套管，4-连杆，5-车轮，6-清理座，7-转轴，8-齿轮组件，9-斜面座，10-活动板，101-主板，102-转动柱，103-球体，11-伸缩板，12-连接板，13-磁体一，14-支撑板，15-刮板，16-磁体二。

具体实施方式

以下结合附图对本发明做进一步描述：

实施例：

如附图1至附图5所示：

本发明提供一种避免水草粘附的水车清理设备，包括支架1，支架1的内部固定连接有连接轴2，连接轴2的外侧活动套接有两个套管3，套管3的外侧通过连杆4固定连接有车轮5，支架1的内部固定连接有清理座6，清理座6的内部转动连接有转轴7，转轴7通过齿轮组件8与套管3啮合连接，清理座6的内部安装有斜面座9，斜面座9的内部转动连接有活动板10，清理座6的右侧活动插接有伸缩板11，伸缩板11与活动板10之间通过连接板12活动连接，伸缩板11的右侧固定连接有磁体一13，连接轴2的顶部固定连接有支撑板14，支撑板14的内部活动铰接有刮板15，刮板15的左侧固定连接有磁体二16。

其中，套管3和连杆4均包括左右两组，通过设置两组连杆4来减少水车受到了水流阻力。

其中，斜面座9包括左右两个安装轴和倾斜的连接座，且左边的安装轴与转轴7固定连接，右边的安装轴与清理座6转动连接，转轴7旋转时，通过斜面座6带动活动板10左右来回偏转。

其中，活动板10包括主板101，主板101的左侧和右侧均固定连接有延伸至斜面座9内部的转动柱102，主板101的顶部滚动连接有球体103，且球体103与连接板12活动铰接。

其中，刮板15的铰接轴上安装有扭簧，磁体一13与磁体二16相对面的一侧磁性相同，刮板15在两个磁体间的斥力和扭簧的回转力作用下左右来回偏转。

本实施例的具体使用方式与作用：

本发明中，水车的主体部分车轮5为本领域的公知结构，此处不再赘述，水车工作时，车轮5在水流的带动下旋转，旋转的车轮5通过套管3和齿轮组件8带动转轴7旋转，转轴7通过斜面座9带动活动板10左右摆动，活动板10通过连接板12带动伸缩板11左右移动，伸缩板11在向右移动的过程中，通过磁体一13和磁体二16的斥力带动刮板15逆时针旋转，当伸缩板11向左移动的时候，刮板15在扭簧的作用下顺时针旋转，通过对伸缩板11的移动距离和速度、磁体的磁场强度以及扭簧的扭力进行设计，使得刮板15在左右摆动的过程中分别伸出到两组连杆4的两侧，进而完成了对连杆4的挂刷，有效的解决了水草粘附在连杆4上的问题。

利用本发明所述技术方案，或本领域的技术人员在本发明技术方案的启发下，设计出类似的技术方案，而达到上述技术效果的，均是落入本发明的保护范围。
