技术领域

本发明涉及保温锅技术领域，尤其涉及一种自断电型保温锅。

背景技术

保温锅是生活中极为常见的一种设备，一般用来给食物进行保温以维持其口感，方便对食物进行携带，大大便利了人们的生活。现有的保温锅一般都是通过真空隔绝的方式进行保温，使锅内食物的热量无法散出，使用较为方便，但是保温效果并不够持久，通常在一段时间后热量就会通过锅壁传导出去，保温时间不长。也有通过电加热的方式进行保温，但是由于电加热的方式很难对加热功率进行控制，无法根据内部食物的温度进行调节，导致食物被过度加热影响口感，甚至造成保温锅过度膨胀产生危险的情况，需要对这些问题作出解决。

发明内容

本发明的目的是为了解决现有技术中传统保温锅保温时间不长且电加热型保温锅不够安全的问题，而提出的一种自断电型保温锅。

为了实现上述目的，本发明采用了如下技术方案：

一种自断电型保温锅，包括锅体，所述锅体的内侧壁上紧密贴设有活动塞，所述活动塞的顶壁上开设有固定口，所述固定口内部的底壁上开设有密封口，所述密封口内配设有密封塞，所述密封塞的顶端安装有玻璃盖，所述玻璃盖底部的外侧壁上开设有螺纹，所述固定口的内侧壁上开设有与玻璃盖相互啮合的螺纹，所述锅体的底壁内安装有加热板，所述锅体的一侧的内侧壁上开设有活动槽，所述活动槽内部的底壁上开设有杆孔，所述活动塞的外侧壁上安装有连接杆，且连接杆位于杆孔内，所述连接杆的底端安装有第一接触块，所述杆孔内部的底壁上安装有弹簧，所述弹簧的顶端安装有第二接触块，所述加热板的两端分别与第一接触块和第二接触块电连接有第一电线和第二电线。

作为优选，所述锅体内部的底壁上开设有加热口，所述加热口的内部安装有加热板，所述锅体的内侧壁上贴设有不锈钢内胆，且不锈钢内胆将加热口密封。

在上述的一种自断电型保温锅中，所述锅体的顶壁上开设有与玻璃盖相互配合的操作口。

作为优选，所述活动塞为硅铝合金材质，且活动塞的底部开设有圆台形滑坡。

作为优选，所述不锈钢内胆上设有环形凸起，且活动塞位于环形凸起上侧。

作为优选，所述锅体的底壁内安装有可充电锂电池，所述第一接触块和第二接触块分别与可充电锂电池的两级电连接。

与现有技术相比，本发明的有益之处在于：

1、本发明利用了保温锅内部空气的受热膨胀原理实现了对加热装置的自动断电，食物被加热到一定温度后就会自动断电，食物稍微冷却又会自动通电进行加热保温，无需人力干涉，智能简单；

2、避免了食物被过分加热的情况发生，同时提高了保温锅的安全性，保温锅内部的空气不会过度膨胀，不会造成危险事故；

3、通过锂电池进行加热保温，并且本装置通过自断电的方式使得保温消耗的功率较低，极大地延长了保温时间，食物能够存放得更久，更加实用。

附图说明

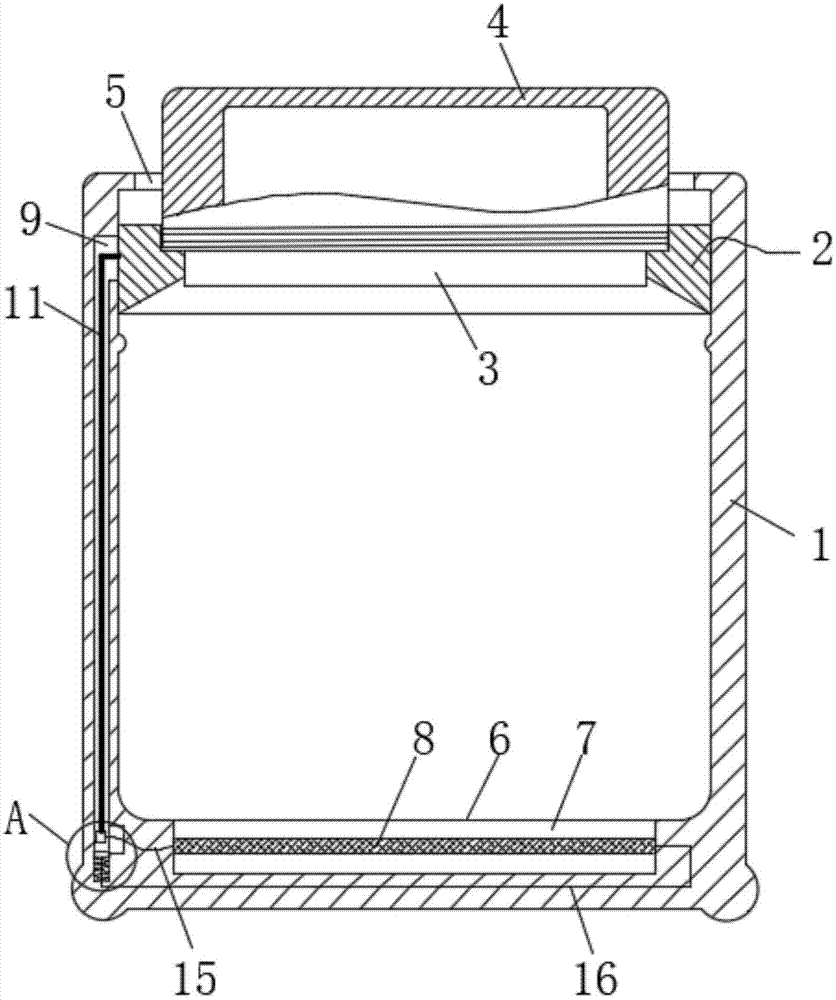

图1为本发明提出的一种自断电型保温锅的正面剖视图；

图2为本发明提出的一种自断电型保温锅的A部分结构的放大图。

图中：1锅体、2活动塞、3密封塞、4玻璃盖、5操作口、6不锈钢内胆、7加热口、8加热板、9活动槽、10杆孔、11连接杆、12第一接触块、13弹簧、14第二接触块、15第一电线、16第二电线。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-2，一种自断电型保温锅，包括锅体1，锅体1的内侧壁上紧密贴设有活动塞2，活动塞2为硅铝合金材质，硅铝合金材质密度较小，整体较轻，但却是作为活塞的优良材质，并且利用硅铝合金制作活塞密闭性较好，灵活性也较高，与锅体1内壁的摩擦较小，不会轻易堵塞，活动塞2的底部开设有圆台形滑坡，方便将锅体1内的食物倒出。

活动塞2的顶壁上开设有固定口，固定口内部的底壁上开设有密封口，密封口内配设有密封塞3，密封塞3的顶端安装有玻璃盖4，密封塞3上也开设通孔，通过玻璃盖4即可观察到锅体1内部的食物状况，锅体1的顶壁上开设有与玻璃盖4相互配合的操作口5，玻璃盖4底部的外侧壁上开设有螺纹，固定口的内侧壁上开设有与玻璃盖4相互啮合的螺纹，在固定玻璃盖4时，先将密封塞3塞入密封口内，然后旋转玻璃盖4，玻璃盖4与固定口螺纹啮合实现对玻璃盖4的固定，同时保证了锅体1内部的气密性，气体不会通过玻璃盖4泄露。

锅体1的底壁内安装有加热板8，锅体1内部的底壁上开设有加热口7，加热口7的内部安装有加热板8，加热板8采用较为成熟的PTC加热器，对锅体1内部的食物进行加热保温，锅体1的内侧壁上贴设有不锈钢内胆6，且不锈钢内胆6将加热口7密封，不锈钢内胆6保存食物更加卫生，同时与活动塞2的摩擦系数更低，耐久性和使用寿命均较高。

锅体1的一侧的内侧壁上开设有活动槽9，活动槽9内部的底壁上开设有杆孔10，活动塞2的外侧壁上安装有连接杆11，且连接杆11位于杆孔10内，连接杆11的底端安装有第一接触块12，杆孔10内部的底壁上安装有弹簧13，弹簧13的顶端安装有第二接触块14，加热板8的两端分别与第一接触块12和第二接触块14电连接有第一电线15和第二电线16。

当锅体1内部的温度过高时，锅体1内部空气受热膨胀，玻璃盖4连同活动塞2被顶起，因此连接杆11带动第一接触块12上移，第一接触块12与第二接触块14分离，电路断开，加热板8停止加热，锅体1内的食物由于热传导温度逐渐降低，气体体积收缩，玻璃盖4连同活动塞2再次落下，而第一接触块12和第二接触块14重新接触，电路实现导通，加热板8再次加热，如此往复即可实现对食物的保温，并且安全性较高。

不锈钢内胆6上设有环形凸起，且活动塞2位于环形凸起上侧。避免活动塞2掉落，将活动塞2限制在环形凸起和锅顶之间，使活动槽9始终被活动塞2密封，锅内气体不会通过活动槽9进入杆孔10内，因此活动塞2外壁的高度要制作得足够大。

锅体1的底壁内安装有可充电锂电池，第一接触块12和第二接触块14分别与可充电锂电池的两级电连接，作为一种较为常用的手段，在锅体1内安装可充电锂电池给加热板8供电，并且可对电池充电，由于加热板8间断工作，并且保温所消耗的功率较小，因此电池能够使用很长时间，延长了保温时间。

尽管本文较多地使用了锅体1、活动塞2、密封塞3、玻璃盖4、操作口5、不锈钢内胆6、加热口7、加热板8、活动槽9、杆孔10、连接杆11、第一接触块12、弹簧13、第二接触块14、第一电线15、第二电线16等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本发明的本质，把它们解释成任何一种附加的限制都是与本发明精神相违背的。
