技术领域

本发明涉及文体用品技术领域，具体为一种显目的防拿取办公笔筒。

背景技术

笔是人们日常学习、工作中最常用的文具，而常常与之配套的还有装笔的容器，在学生群体中，人们最常用的往往是笔盒，当然也有用笔筒的，而在那些工作办公场所，人们常用的装笔容器往往都是笔筒。

现有的笔筒大多都是一个结构简单的圆筒，仅仅起到一个能把笔放入其中的容器的作用，这样所放入的笔都斜立在笔筒中东倒西歪，很不美观，且在办公场所中，人们往往会根据就近原则随手的借取别人笔筒中的笔，且可能忘了归还，则当使用者回来工作时可能会找不到或很难找到自己的笔，如果有一种可在使用者人不在座位时能防止他人能很轻松的拿取自己笔的笔筒，就会解决找不到笔或笔被别人随手借走而又遗忘的情况的发生。

发明内容

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种显目的防拿取办公笔筒，具备可醒目的看出笔筒中笔的状况，且可防止他人随意拿取后遗忘的优点，解决了现有装置不能醒目的看出笔筒中笔的状况，且不能防止他人随意拿取后遗忘的问题。

(二)技术方案

为实现上述可醒目的看出笔筒中笔的状况，且可防止他人随意拿取后遗忘的目的，本发明提供如下技术方案：一种显目的防拿取办公笔筒，包括圆筒，所述圆筒的前部固定连接有块体，圆筒的底部固定连接有多组固定筒，固定筒的左上方固定设置有固定挡块，多组固定挡块之间通过固定筋条相连接，固定挡块的右侧设置有活动挡块，活动挡块均固定连接在连杆上，连杆固定连接在活动杆的侧部，固定筋条与连杆之间固定连接有压缩弹簧，活动杆设置在块体中，活动杆的上方设置有转轮，转轮的中部固定连接有空轴，空轴与块体之间连接有轴承，空轴与块体之间设置有扭转弹簧，转轮上设置有限位孔，空轴中放置有转栓，限位孔中放置有限位栓。

优选的，所述固定挡块和活动挡块的截面均为弧形，方便对圆柱形的笔杆进行夹持。

优选的，所述转轮为不完全齿轮。

优选的，所述活动杆上设置有齿，且其上设置有与块体中滑槽相配合的筋，可使活动杆通过转轮的旋转而在块体中运动。

优选的，所述空轴的外部为空心轴，且轴孔的形状与限位孔的形状相同，均为正六边形，利于在空轴中放置转栓以及在限位孔中放置限位栓。

优选的，所述限位栓和转栓规格相同，可以混肴视听。

优选的，所述固定筒的底部固定连接有保护垫，可保护所放笔的下端。

(三)有益效果

与现有技术相比，本发明提供了一种显目的防拿取办公笔筒，具备以下有益效果：

1、该显目的防拿取办公笔筒，通过设置有圆筒，且在圆筒的底部固定连接有多组固定筒，则在使用时可将笔的下端放进固定筒中，然后可通过圆筒中固定挡块和活动挡块的夹持作用，使笔直立在固定筒中，即可醒目的看出笔筒中笔的状况，且放置的笔整齐划一更加的美观，通过在固定筒的底部固定连接有保护垫可对所放入笔的底端进行防护，防止活动挡块移动而推动笔固定时，笔与固定筒底部的摩擦会使笔有所损伤。

2、该显目的防拿取办公笔筒，通过在固定筋条和连杆之间固定连接有压缩弹簧，可使正常情况下固定挡块和活动挡块会靠拢而对笔进行夹持，以防止他人随意轻松的拿取，而当需要拿笔时，则需要先拿出限位栓，再旋转转栓，这样才能带动空轴旋转，进而带动转轮旋转，推动活动杆移动，进而带动活动挡块远离固定挡块，从而失去夹持作用，方便拿笔，因限位栓和转栓的规格相同，则别人在不知情的情况下会不知道该拿出哪一个栓以拿取笔筒中的笔。

附图说明

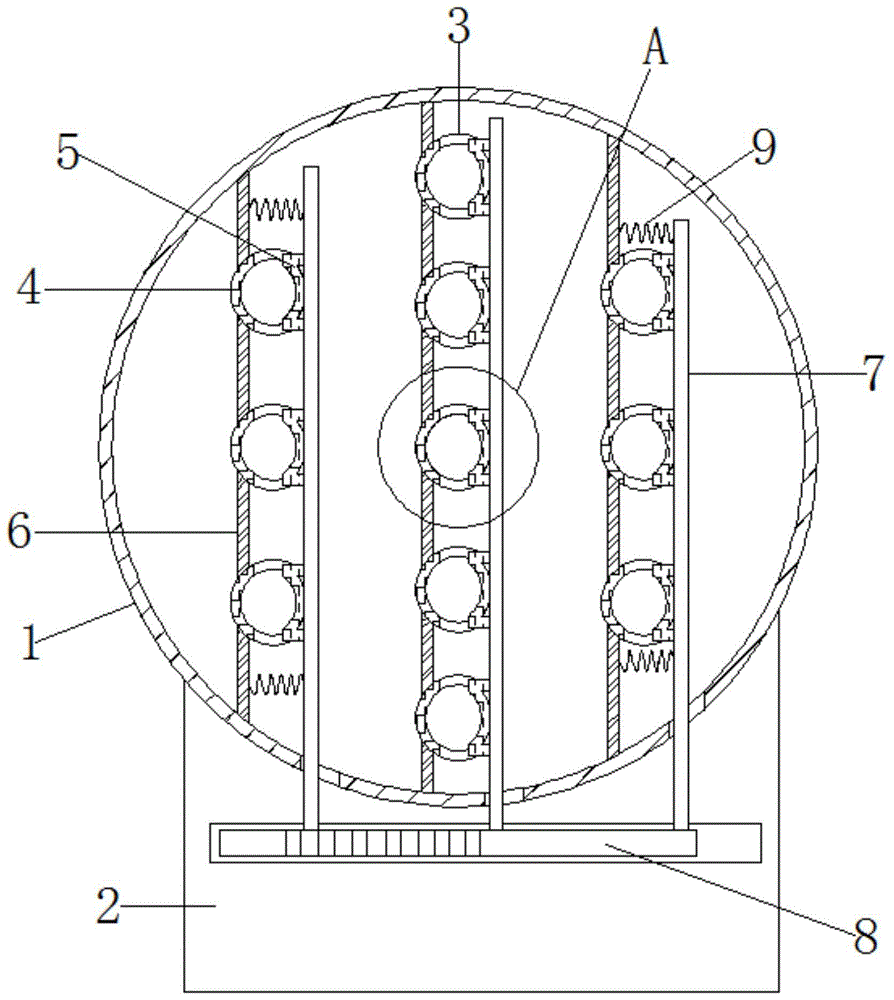

图1为本发明俯视剖视图；

图2为本发明正面剖视图；

图3为本发明中活动杆与转轮的相对位置示意图；

图4为本发明图1中A处的局部放大示意图；

图5为本发明中块体与转轮连接的俯视剖视图；

图6为本发明正面示意图。

图中：1-圆筒、2-块体、3-固定筒、4-固定挡块、5-活动挡块、6-固定筋条、7-连杆、8-活动杆、9-压缩弹簧、10-转轮、11-空轴、12-限位孔、13-轴承、14-扭转弹簧、15-转栓、16-限位栓、17-保护垫。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-6，一种显目的防拿取办公笔筒，包括圆筒1，圆筒1的前部固定连接有块体2，圆筒1的底部固定连接有多组固定筒3，固定筒3的底部固定连接有保护垫17，可保护所放笔的下端，防止活动挡块5移动而推动笔固定时，笔与固定筒3底部的摩擦会使笔有所损伤，固定筒3的左上方固定设置有固定挡块4，多组固定挡块4之间通过固定筋条6相连接，固定挡块4的右侧设置有活动挡块5，活动挡块5均固定连接在连杆7上，其中，固定挡块4和活动挡块5的截面均为弧形，方便对圆柱形的笔杆进行夹持，连杆7固定连接在活动杆8的侧部，固定筋条6与连杆7之间固定连接有压缩弹簧9，压缩弹簧9可使正常情况下固定挡块4和活动挡块5会靠拢而对笔进行夹持，活动杆8设置在块体2中，活动杆8的上方设置有转轮10，其中，转轮10为不完全齿轮，活动杆8上设置有齿，且其上设置有与块体2中滑槽相配合的筋，可使活动杆8通过转轮10的旋转而在块体2中运动，转轮10的中部固定连接有空轴11，空轴11与块体2之间连接有轴承13，空轴11与块体2之间设置有扭转弹簧14，扭转弹簧14可使转轮自动回位，转轮10上设置有限位孔12，其中，空轴11的外部为空心轴，且轴孔的形状与限位孔12的形状相同，均为正六边形，利于在空轴11中放置转栓15以及在限位孔12中放置限位栓16，而限位栓16和转栓15规格相同，以利于混肴视听。

工作原理：使用时可将笔的下端放进固定筒3中，然后可通过圆筒1中固定挡块4和活动挡块5的夹持作用使笔直立在固定筒3中，即可醒目的看出笔筒中笔的状况，且放置的笔整齐划一更加的美观，因在固定筋条6和连杆7之间固定连接有压缩弹簧9，则可使正常情况下固定挡块4和活动挡块5会靠拢而对笔进行夹持，以防止他人随意轻松的拿取，而当需要拿笔时，则需要先拿出限位栓16，再旋转转栓15，失去限位栓16的限位作用，转栓15才能带动空轴11旋转进而带动转轮10旋转而推动活动杆8移动，进而带动活动挡块5远离固定挡块4，从而失去夹持作用而方便拿笔，因限位栓16和转栓15的规格相同，则在不知情的情况下会不知道该拿出哪一个栓以拿取笔筒中的笔，同时，也可通过将转栓15和限位栓16都拿下或只放置一个栓来使装置有不同的工作方式。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
