技术领域

本发明涉及园林美化技术领域，具体为一种用于对香果树进行移植的输送防护装置。

背景技术

园林在一定的地域运用工程技术和艺术手段，通过改造地形(或进一步筑山、叠石、理水)、种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域，就称为园林。

园林大多是由花草树木组成的，其中就包括很多真贵的树木，其中就有香果树，香果树喜温和或凉爽的气候和湿润肥沃的土壤，因此在园林内大多都是作为观赏树木，在对香果树进行移植时，都是进行整颗进行移植的，通过大型的吊机来进行起吊输送处理，但是在这种输送装置在对香果树进行输送的过程中，不能对香果树进行有效防护，进而在进行输送的过程中不仅容易对香果树造成损害的情况，同时还容易造成香果树出现死亡的情况，不仅会影响输送质量，同时还会造成财产的流失，因此需要发明一种用于对香果树进行移植的输送防护装置来解决上述问题。

发明内容

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种用于对香果树进行移植的输送防护装置，具备能够提高对香果树的输送防护效果，不仅能够保证对香果树进行运输过程提高对香果树的质量以及效率的同时，还能保证香樟树在移植时的存活效率，进而防止在运输过程中导致磕碰影响对香果树的移植效果，进而防止香果树在运输中死亡造成财产流失等优点，解决了在对香果树进行输送的过程中，不能对香果树进行有效防护，进而在进行输送的过程中不仅容易对香果树造成损害的情况，同时还容易造成香果树出现死亡的情况，不仅会影响输送质量，同时还会造成财产的流失的问题。

(二)技术方案

为实现上述具备能够提高对香果树的输送防护效果，不仅能够保证对香果树进行运输过程提高对香果树的质量以及效率的同时，还能保证香樟树在移植时的存活效率，进而防止在运输过程中导致磕碰影响对香果树的移植效果，进而防止香果树在运输中死亡造成财产流失目的，本发明提供如下技术方案：一种用于对香果树进行移植的输送防护装置，包括定位抚直装置，所述定位抚直装置位于底部的中部贯穿连接有底部限位结构，且定位抚直装置内壁两侧的顶部均焊接有微调侧定支座，两个微调侧定支座的外侧均套装有微调侧定支架，两个微调侧定支架底部的一端分别焊接在支撑固定机构顶部的两侧，支撑定位机构顶部的两侧均插接有防侧位支撑架，且两个防侧位支撑架位于顶部的一端分别与定位抚直装置顶部的两侧相焊接，支撑定位机构位于底部的两侧均焊接有底部支撑机构，两个底部支撑机构的一端分别贯穿并且延伸至定位抚直装置的外侧，底部支撑机构与定位抚直装置连接处的外表面开设有调节滑道，且调节滑道的内侧滑动连接有定位调节滑座。

优选的，所述底部限位结构内侧的底部焊接有营养液输送装置，营养液输送装置顶部的一端插接在支撑固定机构内腔中，且营养液输送装置位于正表面的中部滑动插接有环形推动块，营养输送装置位于顶部一端的外表面套装有环形套盘，且环形套盘位于正表面的两侧均通过吊接支撑架与环形推动块外表面的两侧相焊接，环形套盘的两侧均焊接有两侧定位支架，且两个两侧定位支架底部的一端分别与底部限位结构顶部的中部相插接。

优选的，所述营养液输送装置位于内腔的底部焊接有三角支撑座，且三角支撑座的顶部焊接有带动支座，带动支座的两侧均通过防侧位支架分别于营养液输送装置底部内壁的两侧相焊接，带动支座位于正表面的中部开设有与环形推动块大小相适配的带动扣槽，带动支座位于顶部的中部插接有输液座，输液座的顶部插接有输液通管，推动直筒中部的外表面套装有伞状防护套且伞状防护套的两侧分别于两个两侧固定板一侧的中部相卡接，推动直筒顶部的一端贯穿营养液输送装置并且与输液直管底部的一端相插接，且推动直筒与输液直管连接处的外表面套装有定位支撑套板。

优选的，所述输液通管顶部的一端插接在推动直筒底部的内侧中，推动直筒底部一端的外表面套装有螺纹套板，且螺纹套板与推动直筒连接处的中部插接有卡位支块，螺纹套板的两侧均通过两侧固定板与营养液输送装置内壁的两侧相焊接。

优选的，所述支撑固定机构位于内腔的底部焊接有底部支撑结构，且底部支撑结构的顶部焊接有卡位支撑座，卡位支撑座与底部支撑结构的连接处插接有限位插块，且卡位支撑座的内腔贯穿连接有圆弧支撑结构，圆弧支撑结构的两端分别通过两个卡接座与支撑固定机构顶部内壁的两侧相焊接，支撑固定机构位于两侧的底部均通过加强定位架与支撑固定机构内壁的两侧相焊接，卡位支撑座的顶部卡接有定位夹持机构。

优选的，所述定位夹持机构位于顶部的两侧之间通过连接支撑杆固定连接，且连接支撑杆的外表面焊接有外侧防护支板，外侧防护支板的外表面中部卡接有中心卡位板，且中心卡位板与外侧防护支板的连接处插接有承重带槽式卡板，承重带槽式卡板外表面的两侧均焊接有圆弧卡位结构，且圆中心卡位板正表面的中部焊接有承重扣座，承重扣座的内侧中部开设有承重扣槽，定位夹持机构位于两侧的内腔均贯穿连接有侧位调节支板，且两个侧位调节支板的内腔均贯穿连接有调节支撑环。

优选的，所述定位夹持机构位于内腔的底部焊接有梯形支撑底板，且梯形支撑底板的顶部等距离焊接有五个承压座，承压座的顶部焊接有调节支柱，且调节支柱顶部的一端通过调节扣板与调节带动插块的正表面相扣接，调节带动插块卡接在圆弧卡位结构位于底部的外表面相扣接，调节带动插块的顶部通过吊接铰接板与圆弧卡位结构的内腔相插接。

优选的，所述底部支撑结构位于定位抚直装置外侧一端的外表面套装有L型支撑架，且L型支撑架位于底部的一端贯穿定位抚直装置与底部限位结构外表面的一侧相焊接。

(三)有益效果

与现有技术相比，本发明提供了一种用于对香果树进行移植的输送防护装置，具备以下有益效果：

1、该用于对香果树进行移植的输送防护装置，根据香果树的尺寸对支撑固定机构进行调节内部的大小，进而能够将香果树放置卡接在支撑固定机构内，然后通过定位扶直装置对香樟树进行放侧位效果，防止在移植输送的过程中，能够提高对香果树的防护效果，同时营养液输送装置不仅能够提高对支撑固定机构的承载力，同时也能够对香果树在进行运输的过程中进行输送营养液的作用，进而能够保证对香果树移植输送的存活效率。

2、该用于对香果树进行移植的输送防护装置，将需要移植的香果树防止在承重扣座内的承重扣槽内，进行扣接处理，然后通过圆弧卡位结构进行限位和卡位处理，不仅能够保证对香果树的定位效果，同时也能够防止在进行运输过程中，造成移位与运输车进行接触导致香果树出现损坏影响移植效果的情况发生，进而保证对香果树进行移植的效果。

3、该用于对香果树进行移植的输送防护装置，通过中心卡位板外侧防护支板和承重带槽式卡板的组合使用，可以提圆弧卡位结构的承重力，防止香果树的重量过大影响移植的作用，进而能够保证对香果树进行移植时的存活和输送效果和质量，同时调节支撑环转动能够调控定位夹持机构内侧的夹持槽进行能够让使用者在对香果树进行移植时更加方便。

4、该用于对香果树进行移植的输送防护装置，通过梯形支撑底板、承压座、调节带动扣板以及吊接铰接板的组合使用，能够在使用过程中，提高圆弧卡位结构的承重作用力，同时也能够根据需要调控圆弧卡位结构内侧的空间大小，不仅能够对香果树进行加紧处理，同时也能够在进行运输过程中，降低受到的作用力，防止影响对香果树的移植效果。

5、该用于对香果树进行移植的输送防护装置，通过卡位支撑座、限位插块以及圆弧支撑结构的承重和稳定作用力，提高在对香果树进行移植运输的过程承重作用力，不仅能够保证对香果树进行移植时的稳定，同时也能够提高对香果树的防护效果，进而能够提高香果树在运输过程减少受到的意外伤害，保证香果树的存活效率。

6、该用于对香果树进行移植的输送防护装置，使用者通过对环形推动块进行调控，能够带动带动扣槽在带动支座内进行推动效果，将输液座内的营养液通过输液通道、推动直筒和输液直管输送给香果树，进而在对移植输送的香樟树进行输液处理，保证香果树的活性，从而提高香果树移植时的成活率以及质量，大大提高了使用效果。

7、该用于对香果树进行移植的输送防护装置，通过螺纹套板、两侧固定板和卡位支块的组合使用，能够在使用过程中提高对推动直筒的防侧位效果，保证推动直筒在使用时的稳定效果，提高对香果树进行注射营养液的稳定效果，进而提高对香果树的防护和养护效果，能够对香果树进行移植时提高成活率，保证输送效果，防止造成死亡导致资金流失的情况。

8、该用于对香果树进行移植的输送防护装置，通过微调侧定支座和微调侧定支架的组合使用，能够在使用过程中对支撑固定机构进行侧调效果，进而能够根据香果树的大小以及弯曲程度调控防侧位支撑架内侧的位置，提高对香果树进行移植和输送时的安全效果，同时也能够对香果树进行定位效果，保证香果树进行运输时减少受到伤害的情况。

9、该用于对香果树进行移植的输送防护装置，通过对定位调节滑座进行调控能够在使用过程中对支撑固定机构进行定位和支撑处理，同时还能够提高防侧位效果，而且L型支撑架也能够在使用过程中起到固定底部支撑机构与底部限位结构之间的稳固效果，进而能够提高定位扶直装置整体的稳定和稳固性，从而保证对香果树的运输效果。

附图说明

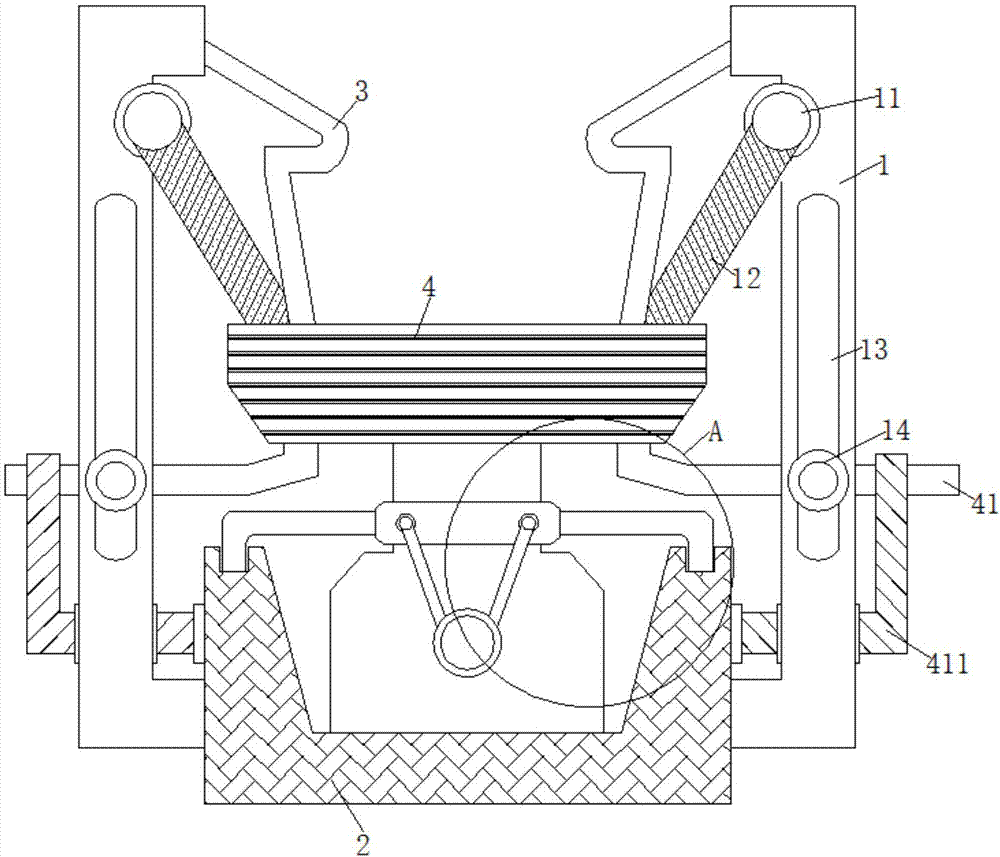

图1为本发明提出的正视结构示意图；

图2为本发明提出图1的A处局部放大结构示意图；

图3为本发明提出的营养液输送装置正视截面结构示意图；

图4为本发明提出的支撑固定机构正视截面结构示意图；

图5为本发明提出的定位夹持机构俯视结构示意图；

图6为本发明提出的定位夹持机构侧视截面结构示意图。

图中：1定位抚直装置、11微调侧定支座、12微调侧定支架、13调节滑道、14定位调节滑座、2底部限位结构、21营养液输送装置、211三角支撑座、212带动支座、2121带动扣槽、2122防侧位支架、213输液座、214输液通管、215推动直筒、216螺纹套板、2161两侧固定板、217卡位支块、218伞状防护套、219输液直管、2191定位支撑套板、22环形推动块、23吊接支撑架、24环形套盘、25两侧定位支架、3防侧位支撑架、4支撑固定机构、41底部支撑结构、411L型支撑架、42卡位支撑座、43限位插块、44圆弧支撑结构、45卡接座、46加强定位架、47定位夹持机构、471连接支撑杆、472中心卡位板、473外侧防护支板、474承重带槽式卡板、475侧位调节支板、476调节支撑环、477圆弧卡位结构、4771梯形支撑底板、4772承压座、4773调节支柱、4774调节带动扣板、4775调节带动插块、4776吊接铰接板、478承重扣座、479承重扣槽。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-6，一种用于对香果树进行移植的输送防护装置，包括定位抚直装置1，定位抚直装置1位于底部的中部贯穿连接有底部限位结构2，底部限位结构2内侧的底部焊接有营养液输送装置21，营养液输送装置21位于内腔的底部焊接有三角支撑座211，且三角支撑座211的顶部焊接有带动支座212，带动支座212的两侧均通过防侧位支架2122分别于营养液输送装置21底部内壁的两侧相焊接，带动支座212位于正表面的中部开设有与环形推动块22大小相适配的带动扣槽2121，带动支座212位于顶部的中部插接有输液座213，输液座213的顶部插接有输液通管214，输液通管214顶部的一端插接在推动直筒215底部的内侧中，推动直筒215底部一端的外表面套装有螺纹套板216，且螺纹套板216与推动直筒215连接处的中部插接有卡位支块217，螺纹套板216的两侧均通过两侧固定板2161与营养液输送装置21内壁的两侧相焊接，推动直筒215中部的外表面套装有伞状防护套218且伞状防护套218的两侧分别于两个两侧固定板2161一侧的中部相卡接，推动直筒215顶部的一端贯穿营养液输送装置21并且与输液直管219底部的一端相插接，且推动直筒215与输液直管219连接处的外表面套装有定位支撑套板2191，营养液输送装置21顶部的一端插接在支撑固定机构4内腔中，且营养液输送装置21位于正表面的中部滑动插接有环形推动块22，营养输送装置21位于顶部一端的外表面套装有环形套盘24，且环形套盘24位于正表面的两侧均通过吊接支撑架23与环形推动块22外表面的两侧相焊接，环形套盘24的两侧均焊接有两侧定位支架25，且两个两侧定位支架25底部的一端分别与底部限位结构2顶部的中部相插接，且定位抚直装置1内壁两侧的顶部均焊接有微调侧定支座11，两个微调侧定支座11的外侧均套装有微调侧定支架12，两个微调侧定支架12底部的一端分别焊接在支撑固定机构4顶部的两侧，支撑固定机构4位于内腔的底部焊接有底部支撑结构41，且底部支撑结构41的顶部焊接有卡位支撑座42，卡位支撑座42与底部支撑结构41的连接处插接有限位插块43，且卡位支撑座42的内腔贯穿连接有圆弧支撑结构44，圆弧支撑结构44的两端分别通过两个卡接座45与支撑固定机构4顶部内壁的两侧相焊接，支撑固定机构4位于两侧的底部均通过加强定位架46与支撑固定机构4内壁的两侧相焊接，卡位支撑座42的顶部卡接有定位夹持机构47，定位夹持机构47位于内腔的底部焊接有梯形支撑底板4771，且梯形支撑底板4771的顶部等距离焊接有五个承压座4772，承压座4772的顶部焊接有调节支柱4773，且调节支柱4773顶部的一端通过调节扣板4774与调节带动插块4775的正表面相扣接，调节带动插块4775卡接在圆弧卡位结构477位于底部的外表面相扣接，调节带动插块4775的顶部通过吊接铰接板4776与圆弧卡位结构477的内腔相插接，定位夹持机构47位于顶部的两侧之间通过连接支撑杆471固定连接，且连接支撑杆471的外表面焊接有外侧防护支板473，外侧防护支板473的外表面中部卡接有中心卡位板472，且中心卡位板472与外侧防护支板473的连接处插接有承重带槽式卡板474，承重带槽式卡板474外表面的两侧均焊接有圆弧卡位结构477，且圆中心卡位板472正表面的中部焊接有承重扣座478，承重扣座478的内侧中部开设有承重扣槽479，定位夹持机构47位于两侧的内腔均贯穿连接有侧位调节支板475，且两个侧位调节支板475的内腔均贯穿连接有调节支撑环476，支撑定位机构4顶部的两侧均插接有防侧位支撑架3，且两个防侧位支撑架3位于顶部的一端分别与定位抚直装置1顶部的两侧相焊接，支撑定位机构4位于底部的两侧均焊接有底部支撑机构41，底部支撑结构41位于定位抚直装置1外侧一端的外表面套装有L型支撑架411，且L型支撑架411位于底部的一端贯穿定位抚直装置1与底部限位结构2外表面的一侧相焊接，两个底部支撑机构41的一端分别贯穿并且延伸至定位抚直装置1的外侧，底部支撑机构41与定位抚直装置1连接处的外表面开设有调节滑道13，且调节滑道13的内侧滑动连接有定位调节滑座14。

在使用时，根据香果树的尺寸对支撑固定机构4进行调节内部的大小，进而能够将香果树放置卡接在支撑固定机构4内，然后通过定位扶直装置1对香樟树进行放侧位效果，防止在移植输送的过程中，能够提高对香果树的防护效果，同时营养液输送装置21不仅能够提高对支撑固定机构4的承载力，同时也能够对香果树在进行运输的过程中进行输送营养液的作用，进而能够保证对香果树移植输送的存活效率，将需要移植的香果树防止在承重扣座478内的承重扣槽479内，进行扣接处理，然后通过圆弧卡位结构477进行限位和卡位处理，能够保证对香果树的定位效果，进而保证对香果树进行移植的效果，通过卡位支撑座42、限位插块43以及圆弧支撑结构44的承重和稳定作用力，提高在对香果树进行移植运输的过程承重作用力，通过螺纹套板216、两侧固定板2161和卡位支块217的组合使用，能够在使用过程中提高对推动直筒215的防侧位效果，保证推动直筒215在使用时的稳定效果，提高对香果树进行注射营养液的稳定效果，进而提高对香果树的防护和养护效果，能够对香果树进行移植时提高成活率。

综上所述，该用于对香果树进行移植的输送防护装置，根据香果树的尺寸对支撑固定机构4进行调节内部的大小，进而能够将香果树放置卡接在支撑固定机构4内，然后通过定位扶直装置1对香樟树进行放侧位效果，防止在移植输送的过程中，能够提高对香果树的防护效果，同时营养液输送装置21不仅能够提高对支撑固定机构4的承载力，同时也能够对香果树在进行运输的过程中进行输送营养液的作用，进而能够保证对香果树移植输送的存活效率，将需要移植的香果树防止在承重扣座478内的承重扣槽479内，进行扣接处理，然后通过圆弧卡位结构477进行限位和卡位处理，不仅能够保证对香果树的定位效果，同时也能够防止在进行运输过程中，造成移位与运输车进行接触导致香果树出现损坏影响移植效果的情况发生，进而保证对香果树进行移植的效果，通过卡位支撑座42、限位插块43以及圆弧支撑结构44的承重和稳定作用力，提高在对香果树进行移植运输的过程承重作用力，不仅能够保证对香果树进行移植时的稳定，同时也能够提高对香果树的防护效果，进而能够提高香果树在运输过程减少受到的意外伤害，保证香果树的存活效率，解决了在对香果树进行输送的过程中，不能对香果树进行有效防护，进而在进行输送的过程中不仅容易对香果树造成损害的情况，同时还容易造成香果树出现死亡的情况，不仅会影响输送质量，同时还会造成财产的流失的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
