技术领域

本发明涉及消毒设备领域，具体地说是一种基于盘子自身的重力实现加固的消毒柜。

背景技术

消毒柜是指通过紫外线、远红外线、高温、臭氧等方式，给食具、餐具、毛巾、衣物、美容美发用具、医疗器械等物品进行烘干、杀菌消毒、保温除湿的工具；家中进行碗筷、盘子消毒时是将碗筷、盘子放入消毒柜内依次摆放，然后进行消毒。

现有技术由于盘子分有浅口和深口，而隔架放置盘子的槽口均为同一的尺寸，在放置盘子时盘子容易左倾右倒，不仅放置不方便，还容易掉落导致盘子破碎。

发明内容

本发明的主要目的在于克服现有技术的不足，提供一种基于盘子自身的重力实现加固的消毒柜，以解决由于盘子分有浅口和深口，而隔架放置盘子的槽口均为同一的尺寸，在放置盘子时盘子容易左倾右倒，不仅放置不方便，还容易掉落导致盘子破碎的问题。

本发明采用如下技术方案来实现：一种基于盘子自身的重力实现加固的消毒柜，其结构包括消毒柜柜门、消毒柜支脚、消毒柜柜体，所述消毒柜柜门前侧与消毒柜柜体后侧通过合页轴连接，所述消毒柜柜体底端与消毒柜支脚上端锁定，所述消毒柜柜体内部装设有储物架，所述储物架由隔架、支杆组成，所述隔架与支杆上下端啮合，所述支杆贯穿隔架。

进一步优选的，所述隔架包括防护围架、置架、加固装置，所述防护围架内侧与置架外侧锁定，所述置架内腔安装有加固装置，所述置架设有槽口。

进一步优选的，所述加固装置包括主架结构、传动压架、传动顶架、辅助传动软管，所述主架结构内腔与传动压架上下端锁定，所述主架结构上表面与传动顶架下表面贴合，所述传动压架与传动顶架通过辅助传动软管传动连接并且三者组成为不规则矩形结构。

进一步优选的，所述主架结构包括加固管架、加固焊板、主架体、盘槽，所述加固管架右侧面与加固焊板左侧面焊接，所述加固焊板右上角与主架体左下角焊接，所述主架体中部设有盘槽。

进一步优选的，所述传动压架包括压架伸缩杆、压架伸缩框、压架弹簧，所述压架伸缩杆上端与压架伸缩框上端内表面焊接，所述压架伸缩框内腔设有压架弹簧，所述压架伸缩杆上端贯穿压架弹簧。

进一步优选的，所述传动顶架包括顶架伸缩杆、顶架弹簧、顶架伸缩框，所述顶架伸缩杆左端与顶架伸缩框左端内侧面焊接，所述顶架伸缩框设有顶架弹簧，所述顶架弹簧左右两端与顶架伸缩框焊接。

进一步优选的，所述传动压架、传动顶架、盘槽分别设有一组并且呈对称分布，所述盘槽为不规则矩形结构。

有益效果

本发明打开柜门将盘子呈竖状放在隔架上方，(为便于区分把浅口的盘子暂称为碟子)放置碟子时：当碟子底部置于盘槽时，在碟子的重力作用下压架弹簧、压架伸缩杆进行压缩将辅助传动软管推动，辅助传动软管再将顶架伸缩杆、顶架弹簧拉伸实现顶架伸缩框宽度的增加将碟子固定，碟子底部卡在盘槽处；放置盘子时：盘子的深度刚好被传动顶架顶住，盘子的底部刚好卡在盘槽处，盘子的重力同样将压架弹簧、压架伸缩杆压缩推动辅助传动软管，辅助传动软管再将顶架伸缩杆、顶架弹簧拉伸实现顶架伸缩框宽度的增加将盘子固定；继而实现了不同规格的盘子牢牢固定在隔架上。

与现有技术相比，本发明的有益效果是：通过盘子的重力带动辅助传动软管将传动顶架推动实现顶架伸缩框宽度的增加，将不同深浅口的盘子牢牢固定在隔架上，有效解决了人们在放置盘子时盘子容易左倾右倒的问题，盘子放置更加方便，不易掉落破碎。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

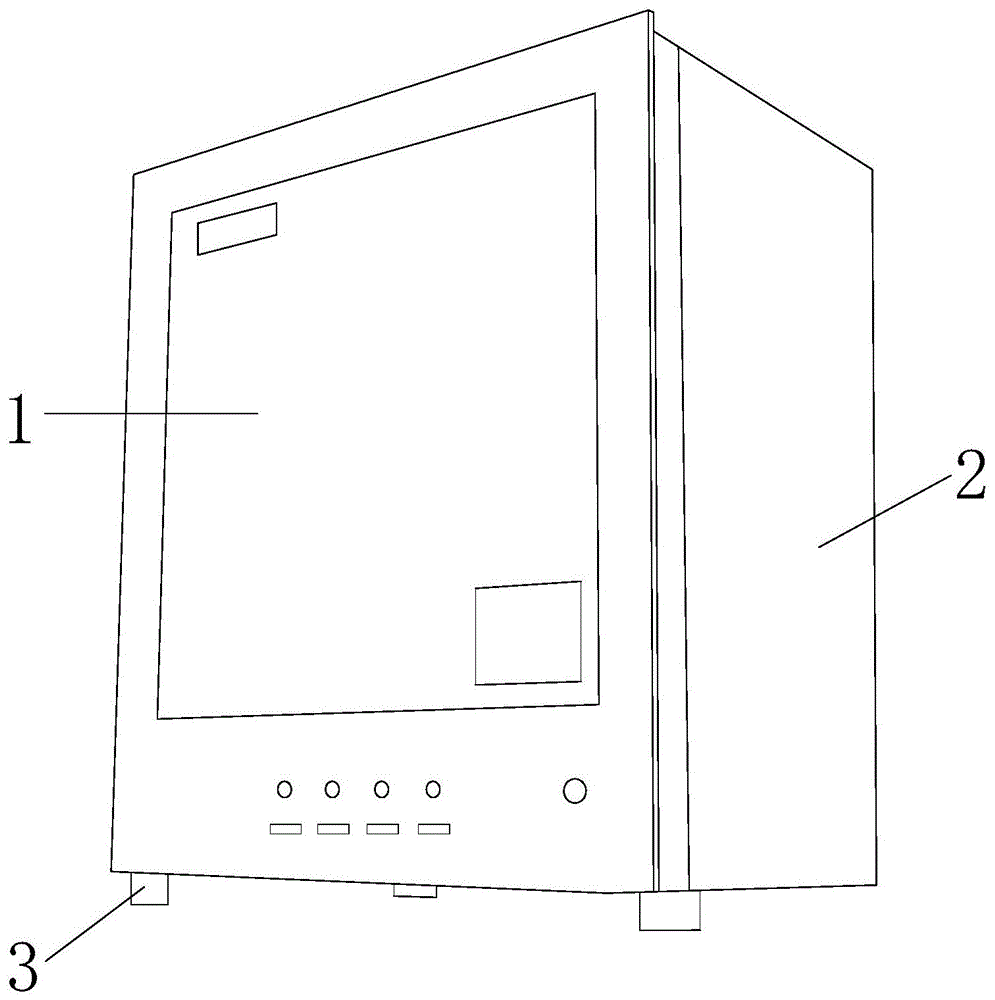

图1示出了本发明一种基于盘子自身的重力实现加固的消毒柜的结构示意图。

图2示出了本发明储物架的结构示意图。

图3示出了本发明置架、加固装置前视剖切的结构示意图。

图4示出了本发明加固装置的结构示意图。

图5示出了本发明主架结构的结构示意图。

图6示出了本发明传动压架、传动顶架、辅助传动软管的结构示意图。

图7示出了本发明传动压架的结构示意图。

图8示出了本发明传动顶架的结构示意图。

图9示出了本发明辅助传动软管的结构示意图。

图10示出了本发明盘子放置在隔架上的结构示意图。

图11示出了本发明碟子放置在隔架上的结构示意图。

图12示出了本发明图10的A的结构示意图。

图13示出了本发明图11的B的结构示意图。

图中：消毒柜柜门1、消毒柜支脚2、消毒柜柜体3、储物架4、隔架40、支杆41、防护围架400、置架401、加固装置402、主架结构4020、传动压架4021、传动顶架4022、辅助传动软管4023、加固管架40200、加固焊板40201、主架体40202、盘槽40203、压架伸缩杆40210、压架伸缩框40211、压架弹簧40212、顶架伸缩杆40220、顶架弹簧40221、顶架伸缩框40222。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-13，本发明提供一种基于盘子自身的重力实现加固的消毒柜技术方案：其结构包括消毒柜柜门1、消毒柜支脚2、消毒柜柜体3，所述消毒柜柜门1与消毒柜柜体3通过合页轴连接，所述消毒柜柜体3锁定有消毒柜支脚2，所述消毒柜柜体3装设有储物架4，所述储物架4由隔架40、支杆41组成，所述隔架40与支杆41啮合，所述隔架40包括防护围架400、置架401、加固装置402，所述防护围架400与置架401锁定，所述置架401安装有加固装置402，所述防护围架400设有上中下三层，便于储放分类，所述加固装置402包括主架结构4020、传动压架4021、传动顶架4022、辅助传动软管4023，所述主架结构4020与传动压架4021锁定，所述主架结构4020与传动顶架4022贴合，所述传动压架4021与传动顶架4022通过辅助传动软管4023传动连接,所述传动压架4021作用于受到盘子的施压后将辅助传动软管4023推动带动传动顶架4022的传动，所述主架结构4020包括加固管架40200、加固焊板40201、主架体40202、盘槽40203，所述加固管架40200与加固焊板40201焊接，所述加固焊板40201与主架体40202焊接，所述主架体40202设有盘槽40203,所述加固管架40200作用于提高辅助传动软管4023滑动时的稳定性，所述盘槽40203的U形槽口设计不仅提高了盘子的稳定性，且槽体底部为弧形结构避免了槽体与盘子底部的摩擦接触，避免盘子底部受到刮擦，所述传动压架4021包括压架伸缩杆40210、压架伸缩框40211、压架弹簧40212，所述压架伸缩杆40210与压架伸缩框40211焊接，所述压架伸缩框40211设有压架弹簧40212，所述压架伸缩杆40210贯穿压架弹簧40212，所述传动顶架4022包括顶架伸缩杆40220、顶架弹簧40221、顶架伸缩框40222，所述顶架伸缩杆40220与顶架伸缩框40222焊接，所述顶架伸缩框40222设有顶架弹簧40221，所述顶架弹簧40221、顶架伸缩框40222在辅助传动软管4023的传动下实现拉伸将盘子固定，所述传动压架4021、传动顶架4022、盘槽40203分别设有一组并且呈对称分布便于将盘子居中固定，所述盘槽40203为不规则矩形结构，传动灵活。

打开柜门将盘子呈竖状放在隔架40上方，(为便于区分把浅口的盘子暂称为碟子)放置碟子时：当碟子底部置于盘槽40203时，在碟子的重力作用下压架弹簧40212、压架伸缩杆40210进行压缩将辅助传动软管4023推动，辅助传动软管4023再将顶架伸缩杆40220、顶架弹簧40221拉伸实现顶架伸缩框40222宽度的增加将碟子固定，碟子底部卡在盘槽40203处；放置盘子时：盘子的深度刚好被传动顶架4022顶住，盘子的底部刚好卡在盘槽40203处，盘子的重力同样将压架弹簧40212、压架伸缩杆40210压缩推动辅助传动软管4023，辅助传动软管4023再将顶架伸缩杆40220、顶架弹簧40221拉伸实现顶架伸缩框40222宽度的增加将盘子固定；继而实现了不同规格的盘子牢牢固定在隔架40上。

本发明相对现有技术获得的技术进步是：通过盘子的重力带动辅助传动软管4023将传动顶架4022推动实现顶架伸缩框40222宽度的增加，将不同深浅口的盘子牢牢固定在隔架40上，有效解决了人们在放置盘子时盘子容易左倾右倒的问题，盘子放置更加方便，不易掉落破碎。

尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
