技术领域

本发明涉及洗浴设备技术领域，尤其涉及一种自启闭式喷淋器。

背景技术

澡堂是专门供人洗澡的场所，分为男澡堂，女澡堂等，澡堂在不同地方也不尽相同，一般都会有喷头、蒸气室，而男澡堂会有大型水池，且澡堂内考虑到客户的隐私及沐浴体验，通常无人值守。

现有技术中澡堂的喷头通常采用传统的手动阀门启闭式，使用者用完后忘记关闭会造成大量的水资源浪费，且使用者在沐浴过程中，涂抹洗发水及沐浴露时均要手动将阀门关闭，造成使用的繁琐。

发明内容

本发明的目的是为了解决现有技术中喷头通常采用传统的手动阀门启闭式，使用者用完后忘记关闭会造成大量的水资源浪费，且使用者在沐浴过程中，涂抹洗发水及沐浴露时均要手动将阀门关闭，造成使用的繁琐的问题，而提出的一种自启闭式喷淋器。

为了实现上述目的，本发明采用了如下技术方案：

一种自启闭式喷淋器，包括箱体和液体容器，所述箱体和液体容器的底端通过管道连通，所述箱体内设有压板，所述压板的上端固定连接有多个第一杆体，所述第一杆体贯穿箱体的内顶壁并与水平设置的踏板连接，所述液体容器采用中空结构、且其内设有一个气囊，所述液体容器的顶端固定连接有连接筒，所述连接筒内开设有与液体容器连通的空腔，所述空腔的内壁分别连通有进水管和至少一个喷管，所述空腔内设有启闭件，且启闭件与气囊连接。

优选地，所述箱体的顶端固定有呈圆台型结构的筒体。

优选地，所述箱体采用圆柱型结构，且压板的外径与箱体的内径相等。

优选地，所述启闭件包括封闭件、支撑杆和连接块，且封闭件、支撑杆和连接块一体成型设置。

优选地，所述启闭件远离气囊的一端轴向固定连接有第二杆体，所述第二杆体远离启闭件的一端一体成型的有限位块。

优选地，所述气囊采用椭圆形结构。

本发明的有益效果在于：利用使用者的重力控制喷淋的启闭，此过程无需电力驱动，有效的避免了漏电带来的安全隐患，当对使用者站在踏板上时，踏板通过第一杆体带动压板运动，使得箱体内的液体介质进入液体容器内，位于液体容器内的气囊受力压缩，使得启闭件下降至空腔的底端，进而使得喷管通过空腔与进水管连通，此时喷管处于有水状态，并使得热水从喷头喷淋，此过程可根据是否站立在踏板上进行触发，且喷淋的流量，即气囊的体积、启闭件下降的距离可根据使用者的体重进行自适应，当使用者的体重较轻时，则可使得出水量降低，同理，当使用者体重较大时，则出水流量更大，使喷淋体验更好。

当使用者离开踏板进行更衣或者涂抹沐浴露等护理产品时，气囊恢复恢复形变，进而使得启闭件上升，对进水管进行封闭。

此外，箱体顶端设置的筒体可积蓄由喷头喷出的液体，从而可达到对使用者的足部进行保健的目的。

附图说明

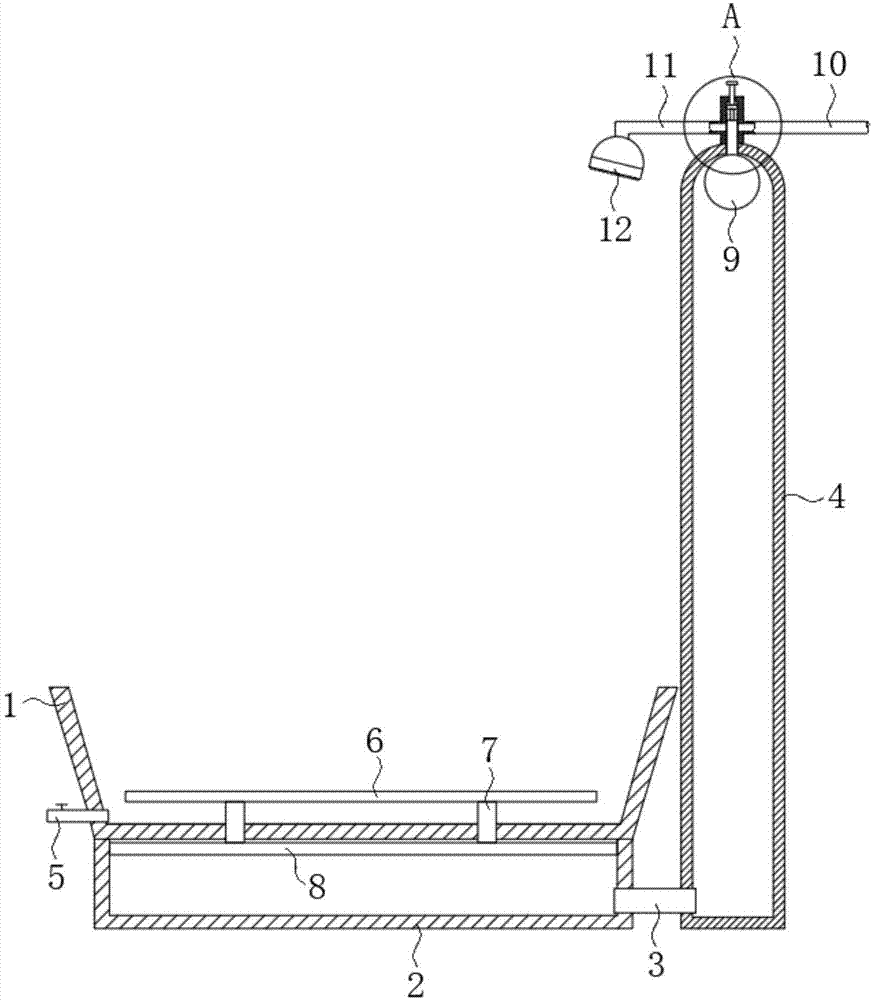

图1为本发明提出的一种自启闭式喷淋器的结构示意图；

图2为本发明图1中A部分放大结构示意图；

图3为本发明提出的一种自启闭式喷淋器的启闭件放大结构示意图；

图4为本发明提出的一种自启闭式喷淋器的另一种状态结构示意图。

图中：1筒体、2箱体、3管道、4液体容器、5排水管、6踏板、7第一杆体、8压板、9气囊、10进水管、11喷管、12喷头、13启闭件、131封闭件、132支撑杆、133连接块、14空腔、15第二杆体、16限位块、17连接筒。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-4，一种自启闭式喷淋器，包括箱体2和液体容器4，箱体2和液体容器4的底端通过管道3连通，箱体2内设有压板8，压板8的上端固定连接有多个第一杆体7，第一杆体7贯穿箱体2的内顶壁并与水平设置的踏板6连接，液体容器4采用中空结构、且其内设有一个气囊9，气囊9采用椭圆形结构，液体容器4的顶端固定连接有连接筒17，连接筒17内开设有与液体容器4连通的空腔14，空腔14的内壁分别连通有进水管10和至少一个喷管11，空腔14内设有启闭件13，且启闭件13与气囊9连接。

进一步地，箱体2的顶端固定有呈圆台型结构的筒体1，用以容纳过脚踝的热水，从而对使用者的足底进行辅助疗养。

更优选地，踏板6的上表面可开设防滑纹，安全性更好，还可在踏板6的上表面开设凸起，从而有助于足底的按摩，促进血液流动，达到足底保健的目的。

更具体地，箱体2采用圆柱型结构，且压板8的外径与箱体2的内径相等，压板8设置起到活塞的作用，使得箱体2的液体介质可推入液体容器4内。

更具体地，参照图2和图3，启闭件13包括封闭件131、支撑杆132和连接块133，且封闭件131、支撑杆132和连接块133一体成型设置，启闭件13通过封闭件131进行封堵，封闭件131可采用与空腔14直径相同或略小的圆柱体进行封堵。

进一步地，启闭件13远离气囊9的一端轴向固定连接有第二杆体15，第二杆体15远离启闭件13的一端一体成型的有限位块16，限位块16的设置起到防止启闭件13过度运动的保护作用，防止其掉落至液体容器4内，

进一步说明，可在进水管10上设置阀门，从而在该装置停止使用时对其彻底关闭，同时液体容器4上也进一步安装进水管及阀门，从而补充其内损失的液体。

本发明在使用前将进水管10与供热水系统串联，用于喷管11和喷头12的供水，同时箱体2和液体容器4填充满液体介质，使得气囊9和压板8在常态下浮在液体介质上。

同时气囊9和启闭件13的重力与浮力平衡时，启闭件13位于空腔14的上端，并将喷管11和进水管10与空腔14的连接口封闭，此时喷管11和喷头12处于无水状态。

当对踏板6施加载荷，即使用者站在踏板6上时，踏板6通过第一杆体7带动压板8运动，使得箱体2内的液体介质进入液体容器4内，由于气体分子间间隔比液体大，因此气体易于被压缩，位于液体容器4内的气囊9受力压缩，同时根据阿基米德原理，气囊9所排开的流体重量变小，因此浮力与气囊9和启闭件13的重力失衡，使得气囊9带动启闭件13下降至空腔14的底端(参照图4)，进而使得喷管11通过空腔14与进水管10连通，此时喷管11处于有水状态，并使得热水从喷头12喷淋。

此外，箱体2顶端设置的筒体1可积蓄由喷头12喷出的液体，从而可达到对使用者的足部进行保健的目的。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
