技术领域

本发明涉及卫生间设备技术领域，尤其涉及一种新型坐便器。

背景技术

坐便器可分为分体坐便器和连体坐便器两种，一般的，分体坐便器所占空间大些，连体坐便器所占空间要小些。

分体坐便器因为价格便宜所以更加受普通公司办公的青睐，不论是分体坐便器还是连体坐便器在使用时候都会产生一个现象，人们在排泄的时候，排泄物会掉落在水中，将水溅起落在人身上，从而污染了使用者的衣服和身体。

发明内容

为了实现上述目的，本发明采用了如下技术方案：

一种新型坐便器，包括坐便器本体，所述坐便器本体上对称安装有安装块，所述安装块内开设有U形缺口，U形缺口内设有第一转轴，第一转轴转动连接在U形缺口，所述第一转轴上固定连接有第一转辊，所述坐便器本体上转动连接有预紧辊，所述坐便器本体上还设有喷水管，所述坐便器本体的内壁上固定连接有支撑块，所述支撑块上转动连接有第二转辊，所述坐便器本体的侧壁上设有通槽，所述安装块内还转动连接有收集辊，所述第一转辊上绕接有软线，所述通槽上设有防护装置。

优选的，所述防护装置包括两个保护辊，所述保护辊转动连接在通槽的侧壁上。

优选的，所述软线上等间距固定连接有多个固定片，所述固定片上通过液体胶粘接有降解纸，每个所述降解纸之间通过多个连接纸片连接，喷水管的输出口和连接纸片所在的间隙位于同一高度。

与现有技术相比，本发明的有益效果是：

1、通过降解纸刚好和水接触，从而使得冲击所溅起的水都被降解纸所挡住，避免了排泄物直接和水面接触，就不会产生溅射的情况出现，这样就可以避免污水溅射到人身上或者外面产生污染。

2、通过坐便器本体的前后侧壁上的降解纸的保护而不会粘附排泄物，这样容易使得内部容易冲洗，而且不需要用刷子刷。

附图说明

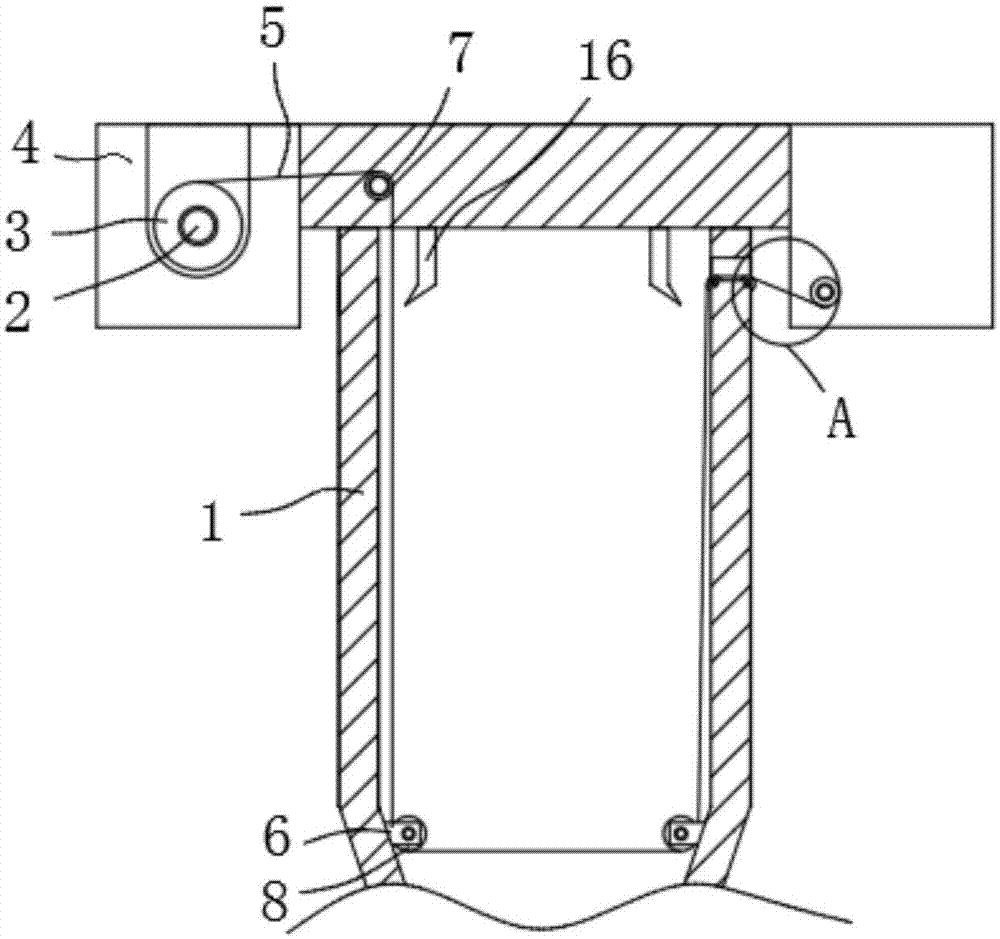

图1为本发明提出的一种新型坐便器的侧面剖视结构示意图；

图2为本发明提出的一种新型坐便器的降解纸的连接结构示意图；

图3为图1中A的局部放大结构示意图。

图中：1坐便器本体、2第一转轴、3第一转辊、4安装块、5软线、6支撑块、7预紧辊、8第二转辊、9连接纸片、10液体胶、11固定片、12降解纸、13通槽、14保护辊、15收集辊、16喷水管。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

实施例一

参照图1-3，一种新型坐便器，包括坐便器本体1，坐便器本体1上对称安装有安装块4，安装块4内开设有U形缺口，U形缺口内设有第一转轴2，第一转轴2转动连接在U形缺口，第一转轴2上固定连接有第一转辊3，坐便器本体1上转动连接有预紧辊7，坐便器本体1上还设有喷水管16，坐便器本体1的内壁上固定连接有支撑块6，支撑块6上转动连接有第二转辊8，坐便器本体1的侧壁上设有通槽13，安装块4内还转动连接有收集辊15，第一转辊3上绕接有软线5，软线5的一端绕接在第一转辊3上，软线5上等间距固定连接有多个固定片11，固定片11上通过液体胶10粘接有降解纸12，每个降解纸12之间通过多个连接纸片9连接，喷水管16的输出口和连接纸片9在的间隙位于同一高度，通槽13上设有防护装置，防护装置包括两个保护辊14，保护辊14转动连接在通槽13的侧壁上，保护辊14的设置是避免通槽13的折弯处将软线5磨损断，软线5的另一端绕过预紧辊7、安装在坐便器本体1内侧壁上的第二转辊、防护装置内保护辊14，最终绕在收集辊15上。

参考图3，首先是降解纸12、软线5、固定片11、液体胶10以及连接纸片9的连接方式制作方法，将软线5的一端绕在第一转辊3上，然后在软线5上等间距裹设有多个固定片11，固定片11为软塑料制作，然后在固定片11点上液体胶10，然后通过液体胶10将降解纸12粘附在固定片11上，每个降解纸12之间都通过多个连接纸片9相连接。

参考图1和图2，收集辊15内穿插有转动杆，转动杆的一端安装有把手，转动把手通过转动杆带动收集辊15转动，从而带动绕在收集辊15上的软线5转动，进而使得安装在软线5上的降解纸12慢慢的移动，依次绕过预紧辊7和第二转辊8，当连接纸片9和喷水管16的出口在同一倾斜直线上的时候停止转动，此时的降解纸刚刚和坐便器内的水的液面接触，使用者开始排泄的时候，排泄物会落在两个第二转辊8之间的降解纸12上，当排泄物落在降解纸12上时，因为降解纸12刚好和水接触，从而使得冲击所溅起的水都被降解纸12所挡住，避免了排泄物直接和水面接触，就不会产生溅射的情况出现，这样就可以避免污水溅射到人身上或者外面产生污染，同时当排泄物落在降解纸12的时候，其下面的水液面会起到缓冲的作用，避免产生的动量过大使得纸张破裂，然后利用喷水管16喷水，因为喷水管16的喷水头是倾斜的，所以在打开的时候水流会不断的给降解纸12向下的力，使得连接纸片9在遇水很容易断裂，同时粘附在液体胶10上的部分纸张和为粘附在液体胶10部分的纸张也容易断裂，从而使得整张降解纸12落入冲水口中，当第一转辊3上绕接的降解纸12用完时，只需要利用胶带将新的纸张和原来的纸张连接在一起，然后转动收集辊15即可实现重安装。

实施例二

参考图1，当人们在排泄的时候，有时排泄物不会刚刚好落在坐便器本体1内的冲水槽内，会沿着坐便器本体1的内侧壁落下，大量的排泄物会粘附在侧壁上，难以冲洗，降解纸12位于内侧壁上，且呈U形设置在坐便器本体1的内侧壁上，当排泄物落在坐便器本体1的侧壁上时，会由降解纸12来遮挡，会沿着位于侧壁上的降解纸12落下，且落到两个第二转辊6之间的部分降解纸12上，这样当打开喷水管16喷水的时候会使得降解纸12落入冲水口中，而坐便器本体1的前后侧壁上因为降解纸12的保护而不会粘附排泄物，这样容易使得内部容易冲洗，而且不需要用刷子刷。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
