技术领域

本发明属于道闸栏杆技术领域，尤其是涉及一种具有自动除尘功能的道闸栏杆设备。

背景技术

道闸又称挡车器，是专门用于道路上限制机动车行驶的通道出入口管理设备，现广泛应用于公路收费站、停车场系统管理车辆通道，用于管理车辆的出入，电动道闸可通过遥控实现闸杆的起落，也可以通过停车场管理系统实行自动管理状态，入场取卡放行车辆，出场时，收取停车费后自动放行车辆。

对于安装在道闸上的摄像头由于过往车辆扬起的灰尘，灰尘容易附着于摄像头的镜面上，使得摄像头拍摄的画面质量模糊，导致拍摄质量较差。

为此，我们提出一种具有自动除尘功能的道闸栏杆设备来解决上述问题。

发明内容

本发明的目的是针对上述问题，提供一种能对道闸上摄像头镜面进行除尘的具有自动除尘功能的道闸栏杆设备。

为达到上述目的，本发明采用了下列技术方案：一种具有自动除尘功能的道闸栏杆设备，包括主机，所述主机内转动设置有栏杆，所述主机的上端安装有支撑杆，所述支撑杆的上端安装有摄像头，其特征在于，所述主机的侧壁上竖直设有条形开口，所述栏杆贯穿条形开口设置，所述主机内固定安装有密封板，所述密封板下方的主机内滑动密封连接有活塞板，所述活塞板与密封板之间的主机形成密封腔，所述活塞板的上端固定连接有伸缩杆，所述伸缩杆的上端与密封板的下端固定连接，所述活塞板的上端固定连接连接杆，所述连接杆的上端穿过密封板并与栏杆的下端转动连接连接，所述密封腔的内壁上设有用于进气的第一通孔，所述第一通孔内安装有第一单向压力阀，所述活塞板下方的主机内壁上设有第二通孔，所述主机的侧壁内设有与密封腔相连通的第一导气孔，所述第一导气孔内设有用于进气的第二单向压力阀，所述支撑杆内设有与第一导气孔相连通的第二导气孔，所述摄像头内设有弧形的除尘腔，所述除尘腔的底部设有用于摄像头镜面除尘的弧形除尘口，所述除尘腔的内壁上设有与第二导气孔相连通的第三导气孔。

在上述的具有自动除尘功能的道闸栏杆设备中，所述栏杆的下端设有滑槽，所述滑槽内设有滑块，所述滑块的下端与连接杆的上端转动连接。

在上述的具有自动除尘功能的道闸栏杆设备中，所述活塞板下方的主机内壁上设有与第一导气孔相连通的第四导气孔，所述第四导气孔内安装有用于进气的第三单向压力阀，所述第二通孔内安装有用于进气的第四单向压力阀。

与现有的技术相比，本具有自动除尘功能的道闸栏杆设备的优点在于：

1、本发明在汽车未行使至道闸处时，主机控制栏杆转动抬起，在此过程中栏杆抬起时能带动活塞板向上运动对密封腔进行压缩，将密封腔内的空气压缩至除尘腔内，通过除尘口喷至摄像头的镜面上，能摄像头上的灰尘进行清除，确保镜面的清洁度，使得摄像头拍摄的画面更为清晰，利于确保摄像头的拍摄质量。

2、本发明在汽车通道道闸内扬起的灰尘附着于镜面上，在栏杆下落时能将活塞板下方主机内的空气压缩至除尘腔内，通过除尘口喷至镜面上，实现栏杆在上升和下落的过程中均对镜头进行除尘，确保拍摄质量，利于对于违反车辆进行清晰拍摄，提高信息采集的准确性，利于准确的进行执法。

附图说明

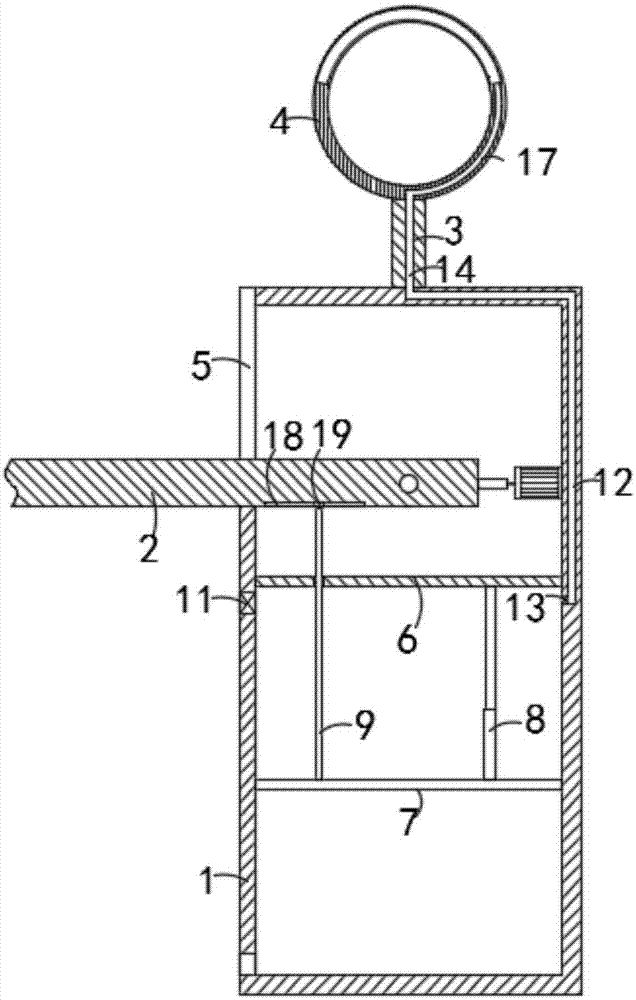

图1是实施例1提供的一种具有自动除尘功能的道闸栏杆设备的正面透视图；

图2是实施例1提供的一种具有自动除尘功能的道闸栏杆设备中栏杆上升的正面透视图；

图3是实施例1提供的一种具有自动除尘功能的道闸栏杆设备中摄像头的正面透视图；

图4是实施例2提供的一种具有自动除尘功能的道闸栏杆设备的正面透视图。

图中，1主机、2栏杆、3支撑杆、4摄像头、5条形开口、6密封板、7活塞板、8伸缩杆、9连接杆、10第四单向压力阀、11第一单向压力阀、12第一导气孔、13第二单向压力阀、14第二导气孔、15除尘腔、16除尘口、17第三导气孔、18滑槽、19滑块、20第四导气孔、21第三单向压力阀。

具体实施方式

以下实施例仅处于说明性目的，而不是想要限制本发明的范围。

实施例1

如图1-3所示，一种具有自动除尘功能的道闸栏杆设备，包括主机1，主机1内转动设置有栏杆2，需要说明的是，栏杆2通过主机1内的驱动装置控制其进行转动，此为现有技术，在此不做赘述，主机1的上端安装有支撑杆3，支撑杆3的上端安装有摄像头4，主机1的侧壁上竖直设有条形开口5，栏杆2贯穿条形开口5设置，其中，栏杆2贯穿条形开口5设置，栏杆2的相对两端侧壁上均固定连接有具有弹性的挡雨布(图中未示出)，挡雨布的远离栏杆2的有一端与条形开口5的顶面或底部固定连接，防止雨水进入主机1内，影响内部电器部件的使用，主机1内固定安装有密封板6，密封板6下方的主机1内滑动密封连接有活塞板7，活塞板8与密封板6之间的主机1形成密封腔，其中，密封板6位于条形开口5的下方，活塞板7的上端固定连接有伸缩杆8，伸缩杆8的上端与密封板6的下端固定连接，其中，在伸缩杆8的作用下，使得活塞板7只能在竖直方向上进行运动，活塞板7的上端固定连接连接杆9，连接杆9的上端穿过密封板6并与栏杆2的下端转动连接连接，其中，连接杆9与密封板6连接处设有有密封圈，确保密封腔的密封性，密封腔的内壁上设有用于进气的第一通孔，第一通孔内安装有第一单向压力阀11，其中，第一单向压力阀11使得气流只能单向的从外界进入至密封腔内，活塞板7下方的主机1内壁上设有第二通孔，主机1的侧壁内设有与密封腔相连通的第一导气孔12，第一导气孔12内设有用于进气的第二单向压力阀13，其中，第二单向压力阀13使得气流只能单向的从密封腔进入至第一导气孔12内，支撑杆3内设有与第一导气孔12相连通的第二导气孔14，摄像头4内设有弧形的除尘腔15，除尘腔15的底部设有用于摄像头4镜面除尘的弧形除尘口16，除尘腔15的内壁上设有与第二导气孔14相连通的第三导气孔17，需要说明的是，除尘口16倾斜设置，使得经过除尘口16喷出的气流能作用于摄像头4的镜面上。

其中，栏杆2的下端设有滑槽18，滑槽18内设有滑块19，滑块19的下端与连接杆9的上端转动连接，需要说明的是，通过滑块19在滑槽18内的滑动能使得栏杆2的升降带动连接杆9跟随一同升降。

本实施例中在汽车未行使至道闸处是，控制栏杆2缓慢的抬起，在栏杆2抬起时能带动连接杆9跟随其向上运动，继而能带动活塞板7向上运动，能对密封腔内的空气进行压缩，使得第二单向压力阀13开启，密封腔内的空气依次经过第二单向压力阀13、第一导气孔12、第二导气孔14、第三导气孔17进入至除尘腔15内，经过除尘口16喷至摄像头4的镜面上，能将镜面上的灰尘吹落，摄像头4能对即将行使经过道闸的汽车进行拍摄采集信息，利于提高拍摄的质量，对于违反的车辆进行清晰的拍摄，确保执法的准确性，反之在栏杆2向下运动进行复位时，能使得活塞板7向下运动，导致密封腔内产生负压，使得第一单向压力阀11开启，向密封腔内进行充气，使得密封腔恢复至常压，在栏杆2再次抬起时能重复上述操作，继而使得栏杆2在每次抬起时均能对摄像头4进行一次除尘，对经过的汽车进行有效的拍摄。

实施例2

如图4，本实施例与实施例1的区别在于：活塞板7下方的主机1内壁上设有与第一导气孔12相连通的第四导气孔20，第四导气孔20内安装有用于进气的第三单向压力阀21，其中，经过第三单向压力阀21内的气流只能单向的活塞板7下方的主机1内进入至第四导气孔内，第二通孔内安装有用于进气的第四单向压力阀10，需要说明的是，活塞板7下方的主机1位于密封状态，经过第四单向压力阀10内的气流只能单向的从外界进行主机1内。

本实施例中在栏杆2向上抬起时，使得活塞板7下方的主机1内产生负压，使得第四单向压力阀10开启，继而能对主机1内进行充气，栏杆2向下运动时，使得活塞板7向下运动对主机1内的气体进行压缩，气压增大使得第三单向压力阀21开启，主机1内的空气依次经过第三单向压力阀10、第四导气孔20、第一导气孔12、第二导气孔14、第三导气孔17进入至除尘腔15内，经过除尘口16喷至摄像头4的镜面上，能将镜面上的灰尘吹落，相比于实施例1在栏杆2下落时实现对镜面进行再次除尘，能有效的提高镜面的除尘效果。

尽管本文较多地使用了主机1、栏杆2、支撑杆3、摄像头4、条形开口5、密封板6、活塞板7、伸缩杆8、连接杆9、第四单向压力阀10、第一单向压力阀11、第一导气孔12、第二单向压力阀13、第二导气孔14、除尘腔15、除尘口16、第三导气孔17、滑槽18、滑块19、第四导气孔20和第三单向压力阀21等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本发明的本质；把它们解释成任何一种附加的限制都是与本发明精神相违背的。
