技术领域

本发明涉及建筑测量仪器领域，具体为一种全站仪收纳箱的活动降温装置。

背景技术

在工程建筑测量中，全站仪的应用是十分广泛的，但是由于全站仪的价格昂贵，所以在日常使用时，需要对全站仪仪器的安全多加小心，在施工测量放样完成后需要及时的将其收到收纳盒中保存，一旦不小心将其损坏不但修复十分麻烦，而且会很大的影响工程进度，产生更加严重的后果。

目前，市场上的全站仪收纳箱都是简单的塑料箱体，不但隔热保护性差而且由于内部是泡沫或海绵填充的，一旦位于潮湿的地区存放，就会使得箱体内部充满水分，并且难以排除，一旦受潮不及时清除，就会影响全站仪的精确度，而且现在的箱体构件都是十分的简单，仅仅有一个把手，当一个位置测量放样完成后，需要转移时，不放进箱体收纳会有较大的安全隐患，放进箱体收纳又十分沉重，需要人工搬运，十分麻烦。

发明内容

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种全站仪收纳箱的活动降温装置，具备可带动内部空气流动，防止潮湿、可方便收纳后移动，节省人力的优点，解决了传统的设备内部空气流动性差、收放不方便的问题。

(二)技术方案

为实现上述可带动内部空气流动，防止潮湿、可方便收纳后移动，节省人力的目的，本发明提供如下技术方案：一种全站仪收纳箱的活动降温装置，包括箱体，所述箱体的内部靠近侧壁一侧设置有拉杆，所述拉杆的一侧设置有滑槽，所述拉杆远离滑槽的一侧设置有套管，所述套管靠近拉杆的一侧设置有第一转动齿轮，所述套管的底部设置有第一连接杆，所述第一连接杆的底部呈倾斜设置有第二连接杆，所述第二连接杆的一端转动连接有第三连接杆，所述第二连接杆远离第三连接杆的一端设置有固定板，所述固定板的内部中心设置有转动轮，所述固定板的顶部设置有卡环，所述卡环的内部贯穿设置有第一转动杆，所述第一转动杆的顶部设置有第一斜齿轮，所述第一斜齿轮的一侧设置有第二转动杆，所述第一斜齿轮通过第二斜齿轮与第二转动杆进行连接。

优选的，所述第二转动杆远离第一斜齿轮的一端设置有固定杆，所述第二转动杆的两端均设置有第二斜齿轮，所述第二斜齿轮通过第三斜齿轮与固定杆进行转动连接，所述固定杆远离第三斜齿轮的一侧设置有螺旋叶片。

优选的，所述第一转动杆的底部贯穿固定板的顶部与固定板的内部相互连通，所述第一转动杆的底部呈水平设置有第二转动齿轮，所述转动轮的一侧呈竖直设置有第三转动杆，所述第三转动杆的顶部通过第三转动齿轮与第二转动齿轮相互啮合，所述第三转动杆的底部设置有第四斜齿轮，所述转动轮靠近第四斜齿轮的一侧壁中心设置有垂直齿环，所述垂直齿环与第四斜齿轮相互啮合。

优选的，所述箱体的内部中心设置有橡胶层，所述箱体的外壁靠近螺旋叶片处均设置有进风口，所述箱体内部靠近橡胶层的位置设置有隔热层，所述隔热层为聚乙烯泡沫隔热层，所述橡胶层内部设置有透气孔。

优选的，所述第一转动杆的中心设置有转动轴，通过转动轴将第一转动杆分成两段，所述第一转动杆靠近固定板的位置外壁与卡环相互转动连接，所述卡环的一侧与第二连接杆转动连接，所述第一转动杆为金属制成。

优选的，所述拉杆的底部靠近第一转动齿轮的一侧设置有齿牙，所述拉杆通过齿牙与第一转动齿轮相互啮合，所述套管靠近第一转动齿轮的一侧设置有齿牙，所述套管通过齿牙与第一转动齿轮相互啮合，所述拉杆为金属制成。

优选的，所述套管的中心呈中空设置，所述套管的内部中心设置有弹簧，所述弹簧的底部与第一连接杆的顶部相互连接，所述套管为金属制成。

优选的，所述拉杆为双层结构，所述拉杆的管道内部设置有钢管，所述拉杆顶部中心设置有橡胶防滑套。

有益效果

与现有技术相比，本发明提供了一种全站仪收纳箱的活动降温装置，具备以下有益效果：

1、在使用时，将全站仪设备放入到箱体橡胶层内部，通过拉动拉杆，进而带动拉杆底部向上运动，使得拉杆一侧的齿牙带动第一转动齿轮旋转，通过第一转动齿轮带动套管向下运动，套管带动第一连接杆向下运动，进而带动第二连接杆转动，卡环绕着第一转动杆内部的转动轴旋转，进而带动固定板旋转，通过固定板带动转动轮旋转，使得转动轮旋转到箱体的外部，进而可以拉动箱体进行运动，并且由于第一连接杆的顶部设置有伸缩弹簧，可以使得转动轮遇到坚硬物体时，可以带动第一连接杆上升，改变角度，在不需要使用时，通过向下压拉杆，带动第一连接杆上升，进而使得固定板旋转，将滚轮收纳在箱体内部，保证设备的一体性，使得滚轮可在移动时伸出，静置时收回，达到方便移动、放置稳定的作用。

2、在使用时，通过转动轮带动垂直齿环旋转，垂直齿环通过第四斜齿轮带动第三转动杆旋转，第三转动杆带动第二转动齿轮旋转，进而第二转动齿轮带动第一转动杆旋转，第一转动杆带动第一斜齿轮进行转动，第一斜齿轮通过第二斜齿轮带动第二转动杆进行转动，再通过第二斜齿轮带动第三斜齿轮进行转动，进而使得固定杆带动螺旋叶片旋转，将外部的空气吸进到箱体内部，从而保持箱体内部的空气流动，进而防止在搬运时内部的热空气或潮湿空气聚集，并且通过流动的空气吸收的水分蒸发，来保障内部的干燥。

附图说明

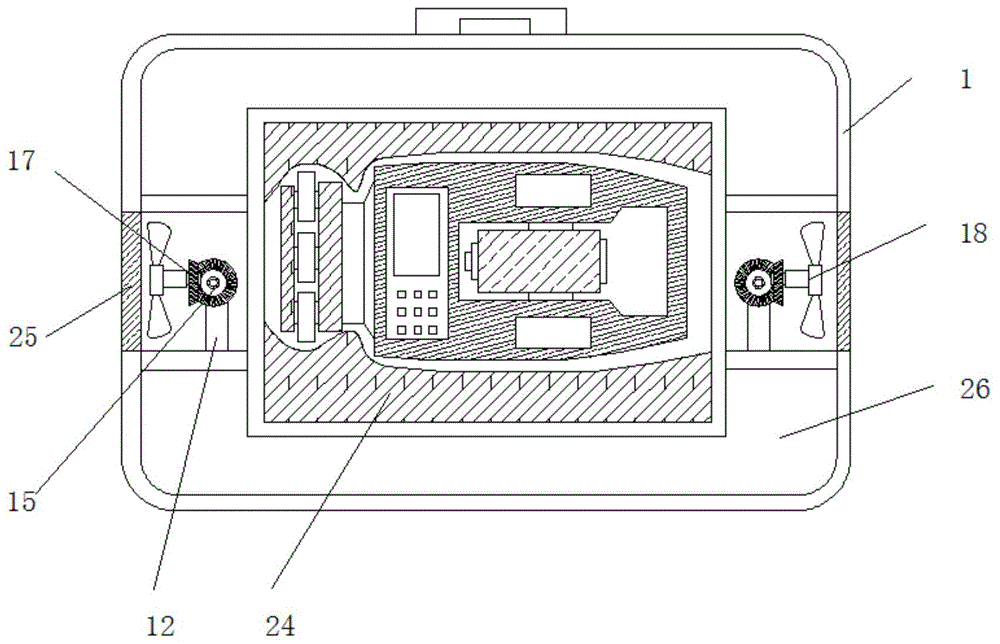

图1为本发明结构正面打开示意图；

图2为本发明结构的箱体内部结构剖视图；

图3为本发明结构的转动轮与第二转动齿轮连接处剖视图；

图4为本发明结构第一斜齿轮与螺旋扇叶连接处结构示意图；

图5为本发明结构正视图。

图中：1、箱体；2、拉杆；3、滑槽；4、套管；5、第一转动齿轮；6、第一连接杆；7、第二连接杆；8、第三连接杆；9、固定板；10、转动轮；11、卡环；12、第一转动杆；13、第一斜齿轮；14、第二转动杆；15、第二斜齿轮；16、固定杆；17、第三斜齿轮；18、螺旋叶片；19、第二转动齿轮；20、第三转动杆；21、第三转动齿轮；22、第四斜齿轮；23、垂直齿环；24、橡胶层；25、进风口；26、隔热层。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下获得的有其他实施例，都属于本发明保护的范围。

请参阅图1-5，一种全站仪收纳箱的活动降温装置，包括箱体1，箱体1的内部靠近侧壁一侧设置有拉杆2，拉杆2的一侧设置有滑槽3，拉杆2远离滑槽3的一侧设置有套管4，套管4靠近拉杆2的一侧设置有第一转动齿轮5，套管4的底部设置有第一连接杆6，第一连接杆6的底部呈倾斜设置有第二连接杆7，第二连接杆7的一端转动连接有第三连接杆8，第二连接杆7远离第三连接杆8的一端设置有固定板9，固定板9的内部中心设置有转动轮10，固定板9的顶部设置有卡环11，卡环11的内部贯穿设置有第一转动杆12，第一转动杆12的顶部设置有第一斜齿轮13，第一斜齿轮13的一侧设置有第二转动杆14，第一斜齿轮13通过第二斜齿轮15与第二转动杆14进行连接。

第二转动杆14远离第一斜齿轮13的一端设置有固定杆16，第二转动杆14的两端均设置有第二斜齿轮15，第二斜齿轮15通过第三斜齿轮17与固定杆16进行转动连接，固定杆16远离第三斜齿轮17的一侧设置有螺旋叶片18，第一斜齿轮13通过第二斜齿轮15带动第二转动杆14进行转动，第二斜齿轮15带动第三斜齿轮17进行转动，进而使得固定杆16带动螺旋叶片18旋转。

第一转动杆12的底部贯穿固定板9的顶部与固定板9的内部相互连通，第一转动杆12的底部呈水平设置有第二转动齿轮19，转动轮10的一侧呈竖直设置有第三转动杆20，第三转动杆20的顶部通过第三转动齿轮21与第二转动齿轮19相互啮合，第三转动杆20的底部设置有第四斜齿轮22，转动轮10靠近第四斜齿轮22的一侧壁中心设置有垂直齿环23，垂直齿环23与第四斜齿轮22相互啮合，转动轮10带动垂直齿环23旋转，垂直齿环23通过第四斜齿轮22带动第三转动杆20旋转，第三转动杆20通过第三转动齿轮21带动第二转动齿轮19旋转。

箱体1的内部中心设置有橡胶层24，箱体1的外壁靠近螺旋叶片18处均设置有进风口25，箱体1内部靠近橡胶层24的位置设置有隔热层26，对全站仪进行保护。

第一转动杆12的中心设置有转动轴，通过转动轴将第一转动杆12分成两段，第一转动杆12靠近固定板9的位置外壁与卡环11相互转动连接，卡环11的一侧与第二连接杆7转动连接。

拉杆2的底部靠近第一转动齿轮5的一侧设置有齿牙，拉杆2通过齿牙与第一转动齿轮5相互啮合，套管4靠近第一转动齿轮5的一侧设置有齿牙，套管4通过齿牙与第一转动齿轮5相互啮合，拉杆2一侧的齿牙带动第一转动齿轮5旋转，通过第一齿轮5带动套管4向下运动，套管4带动第一连接杆6向下运动，进而带动第二连接杆7转动。

套管4的中心呈中空设置，套管4的内部中心设置有弹簧，弹簧的底部与第一连接杆6的顶部相互连接，对转动轮10进行减震。

拉杆2为双层结构，拉杆2的管道内部设置有钢管，使得拉杆2可以拉升更高，方便不同身高的使用者拉动。

工作原理：在使用时，将全站仪设备放入到箱体1橡胶层24内部，通过拉动拉杆2进而带动拉杆2底部向上运动，使得拉杆2一侧的齿牙带动第一转动齿轮5旋转，通过第一转动齿轮5带动套管4向下运动，套管4带动第一连接杆6向下运动，进而带动第二连接杆7转动，使得卡环11绕着第一转动杆12内部的转动轴旋转，进而带动固定板9旋转，通过固定板9带动转动轮10旋转，使得转动轮10旋转到箱体1的外部，进而可以拉动箱体1进行运动，并且由于第一连接杆6的顶部设置有伸缩弹簧，可以使得转动轮10遇到坚硬物体时，可以带动第一连接杆6上升减震，在转动轮10旋转时，通过转动轮10带动垂直齿环23旋转，垂直齿环23通过第四斜齿轮22带动第三转动杆20旋转，第三转动杆20通过第三转动齿轮21带动第二转动齿轮19旋转，进而第二转动齿轮19带动第一转动杆12旋转，第一转动杆12带动第一斜齿轮13进行转动，第一斜齿轮13通过第二斜齿轮15带动第二转动杆14进行转动，第二斜齿轮15带动第三斜齿轮17进行转动，进而使得固定杆16带动螺旋叶片18旋转，将外部的空气吸进到箱体1内部，从而保持箱体1内部的空气流动，进而防止在搬运时，内部的热空气或潮湿空气聚集，并且流动的空气将吸收的水分蒸发，来保障内部的干燥，还可以方便搬运移动，在不需要使用时，通过向下压拉杆2，带动第一连接杆6上升，进而使得固定板9旋转，将滚轮10收纳在箱体1内部，保证设备的一体性。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
