技术领域

本发明是一种适用于圆拖把的防脱杆冲洗紊流通用旋转式脱水器，属于清洁工具领域。

背景技术

所谓拖把脱水器在清洗工序中起到为拖把涮洗挤水的作用，其种类包括旋转式脱水器、滚压式脱水器与摇臂式脱水器等，目前旋转式脱水器因快速便捷、脱水效果好广受人们喜爱，其工作方式为旋转产生的离心力原理对旋转圆拖把进行甩干涮洗。

1、然而市面上的旋转式脱水器是将拖把杆放入桶内的定位插销进行固定以便涮洗挤水，其脱水器的插销与旋转圆拖把杆通常都是配套定制的，其中脱水桶等容器可以长期使用，而旋转圆拖把频繁使用易于损坏更换，由于配套原因则需要再次购买拖把与相应的脱水器，这不仅导致剩下的脱水桶无处可用，而且还会造成不必要的金钱浪费。

2、并且该旋转脱水器一般在涮洗甩干圆拖把时桶内的水流都是规律的旋动，形成于墩布同速度的涡流，导致在冲洗掉墩布上的污物时水流无法很好的冲击墩布，造成降低其冲洗清洁效果。

发明内容

针对现有技术存在的不足，本发明目的是提供一种适用于圆拖把的防脱杆冲洗紊流通用旋转式脱水器，为了克服目前市面上的旋转式脱水器是将拖把杆放入桶内的定位插销进行固定以便涮洗挤水，其脱水器的插销与旋转圆拖把杆通常都是配套定制的，其中脱水桶等容器可以长期使用，而旋转圆拖把频繁使用易于损坏更换，由于配套原因则需要再次购买拖把与相应的脱水器，这不仅导致剩下的脱水桶无处可用，而且还会造成不必要的金钱浪费，并且该旋转脱水器一般在涮洗甩干圆拖把时桶内的水流都是规律的旋动，形成于墩布同速度的涡流，导致在冲洗掉墩布上的污物时水流无法很好的冲击墩布，造成降低其冲洗清洁效果的问题。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种适用于圆拖把的防脱杆冲洗紊流通用旋转式脱水器，其结构包括：放水管、连接柱、支撑底板、旋转脱水桶、防喷盖，所述放水管装设于旋转脱水桶的右侧下端，所述防喷盖共设有两个并且安装于旋转脱水桶的上端，所述连接柱的下端采用嵌套的方式连接于支撑底板的上端，所述连接柱的上端与旋转脱水桶的下端中段处采用电焊的方式固定连接在一起。

为优化上述技术方案，进一步采取的措施为：

本发明进一步设置为，所述旋转脱水桶由冲洗紊流装置、筒体、定位插销、拨动块、涮洗脱水篮、滑动杆、蓄水管组成，所述冲洗紊流装置的右侧与涮洗脱水篮的内壁右侧相贴合，所述定位插销的上端贯穿于拨动块，所述涮洗脱水篮采用嵌套的方式连接于筒体的内部，所述蓄水管共设有两个并且安装于滑动杆的上端。

本发明进一步设置为，所述冲洗紊流装置由阻挡凸楞、洁净转球、漏水孔、曲面板、提升勒筋组成，所述阻挡凸楞的下端与提升勒筋的左侧相焊接，所述漏水孔采用嵌套的方式连接于曲面板的内部，所述洁净转球与曲面板间隙配合。

通过采用上述技术方案，通过阻挡凸楞与提升勒筋的配合，具有在涮洗圆拖把时提升勒筋将阻挡凸楞往外阻隔水流的作用，使得实现水流形式的改变。

本发明进一步设置为，所述洁净转球由初级间歇永磁铁、复位弹丝、次级间歇永磁铁、受力小球、摩擦套组成，所述受力小球的外环与复位弹丝的左侧相焊接，所述初级间歇永磁铁装设于次级间歇永磁铁的上端，所述次级间歇永磁铁嵌入安装于摩擦套的内部。

通过采用上述技术方案，通过复位弹丝与受力小球的配合，具有在为拖把脱水时复位弹丝驱使受力小球往复旋转的作用，使得摩擦套能够跟随一起转动。

本发明进一步设置为，所述定位插销由限位底环、微型伸缩杆、推动顶力杆、卡位块、防偏齿、顺滑槽、缩紧条、旋动轴、限位卡扣组成，所述微型伸缩杆的下端嵌入安装于限位底环内，所述推动顶力杆的上端与卡位块的下端相焊接，所述推动顶力杆的下端采用嵌套的方式连接于微型伸缩杆的内部上端，所述防偏齿与顺滑槽间隙配合，所述旋动轴与限位底环传动连接，所述缩紧条共设有六个并且安装于限位底环内，所述限位卡扣与限位底环螺纹连接，所述缩紧条装设于限位卡扣的上端。

通过采用上述技术方案，通过限位底环与旋动轴的配合，具有在拖把杆导入定位插销内时旋动轴驱使限位底环往中间缩进的作用，使得微型伸缩杆得以限位。

使用方法：在相关人员使用该旋转式脱水器时，打开防喷盖，将圆拖把放入旋转脱水桶内，使得拖把杆的底部挤压卡位块，在防偏齿与顺滑槽的配合下根据拖把杆的直径大小驱使相应的多个卡位块一同下移，在微型伸缩杆的作用下推动顶力杆承受压力带着拖把杆嵌入定位插销内，紧接着旋动轴与限位底环合拢将缩紧条贴紧微型伸缩杆底部，然后使用限位卡扣限位限位底环合并，使得微型伸缩杆得以稳定，接着驱使定位插销带着拖把杆旋转便开始涮洗甩干圆拖把，涮洗甩干过程中，通过蓄水管适当蓄水为其清洁，清洁时提升勒筋与阻挡凸楞尽可能的阻隔旋转时的水流，使得洁净转球能够长时间的接触到拖把上的墩布，然后初级间歇永磁铁与次级间歇永磁铁间歇通电，受力小球便发生往复机械晃动，在复位弹丝的作用下带着摩擦套一起摇晃，从而与旋转时的墩布条进行摔打摩擦，具有提高该脱水器的去污渍能力的作用。

有益效果

1、本发明一种适用于圆拖把的防脱杆冲洗紊流通用旋转式脱水器，实现了在需要对不同圆拖把涮洗甩干时，通过多个防偏齿与顺滑槽的配合，具有根据拖把杆的管径大小驱使相应的卡位块个数来挤压推动顶力杆的作用，没受到挤压的卡位块则对拖把杆进行限位固定，使得该涮洗脱水篮对各种型号的圆拖把都能实现甩干脱水的作用，从而增加了旋转脱水桶的多层次使用性。

2、并且通过曲面板与提升勒筋的配合，具有在涮洗清洁圆拖把时进行阻隔水流的作用，使得水流形式得以改变，实现清洁水流相对的紊乱，从而增强对墩布的摔打力度与摩擦力度，从而提高该旋转式脱水器的清洁能力。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

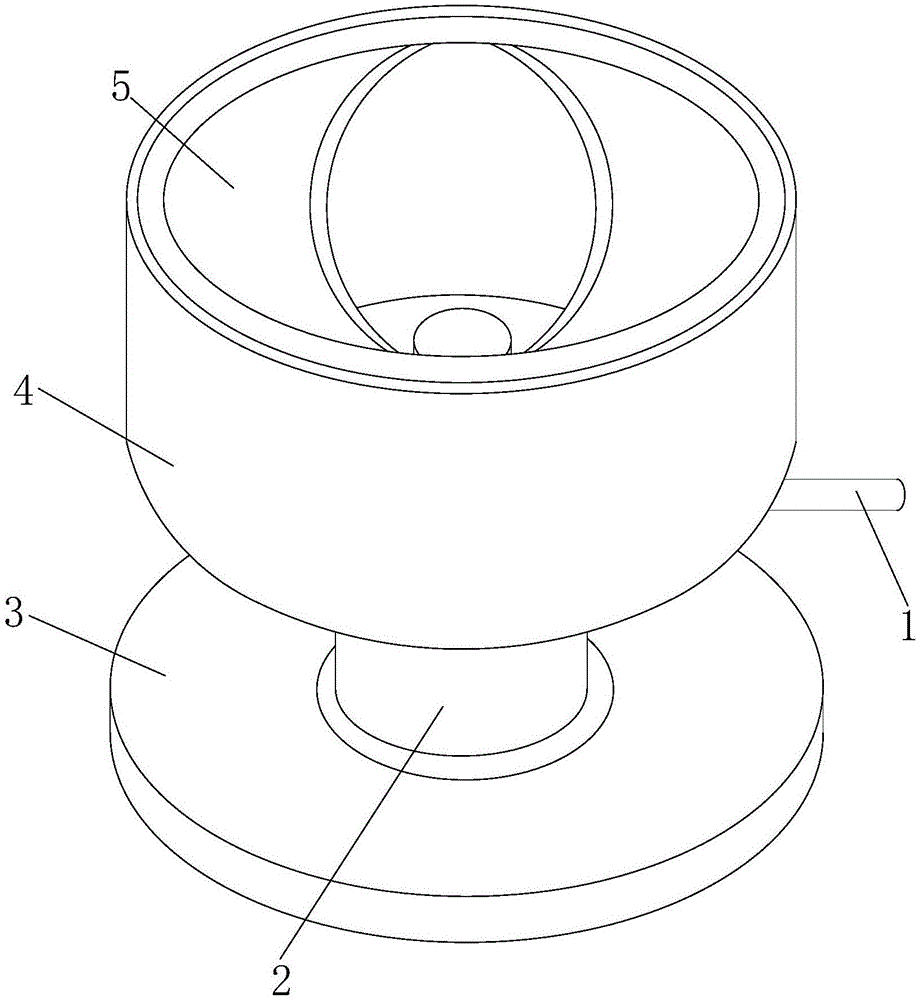

图1为本发明一种适用于圆拖把的防脱杆冲洗紊流通用旋转式脱水器的结构示意图。

图2为本发明旋转脱水桶的结构示意图。

图3为本发明定位插销的结构示意图。

图4为本发明拖把杆插入定位插销的结构示意图。

图5为本发明定位插销的局部结构示意图。

图6为本发明卡位块的结构示意图。

图7为本发明限位底环的结构示意图。

图8为本发明涮洗脱水篮的立体结构示意图。

图9为本发明冲洗紊流装置的结构示意图。

图10为本发明洁净转球的结构示意图。

附图标记说明：放水管-1、连接柱-2、支撑底板-3、旋转脱水桶-4、防喷盖-5、冲洗紊流装置-401、筒体-402、定位插销-403、拨动块-404、涮洗脱水篮-405、滑动杆-406、蓄水管-407、阻挡凸楞-4011、洁净转球-4012、漏水孔-4013、曲面板-4014、提升勒筋-4015、初级间歇永磁铁-40121、复位弹丝-40122、次级间歇永磁铁-40123、受力小球-40124、摩擦套-40125、限位底环-4031、微型伸缩杆-4032、推动顶力杆-4033、卡位块-4034、防偏齿-4035、顺滑槽-4036、缩紧条-4037、旋动轴-4038、限位卡扣-4039。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

请参阅图1-10，本发明提供一种适用于圆拖把的防脱杆冲洗紊流通用旋转式脱水器：其结构包括：放水管1、连接柱2、支撑底板3、旋转脱水桶4、防喷盖5，所述放水管1装设于旋转脱水桶4的右侧下端，所述防喷盖5共设有两个并且安装于旋转脱水桶4的上端，所述连接柱2的下端采用嵌套的方式连接于支撑底板3的上端，所述连接柱2的上端与旋转脱水桶4的下端中段处采用电焊的方式固定连接在一起，所述旋转脱水桶4由冲洗紊流装置401、筒体402、定位插销403、拨动块404、涮洗脱水篮405、滑动杆406、蓄水管407组成，所述冲洗紊流装置401的右侧与涮洗脱水篮405的内壁右侧相贴合，所述定位插销403的上端贯穿于拨动块404，所述涮洗脱水篮405采用嵌套的方式连接于筒体402的内部，所述蓄水管407共设有两个并且安装于滑动杆406的上端，所述冲洗紊流装置401由阻挡凸楞4011、洁净转球4012、漏水孔4013、曲面板4014、提升勒筋4015组成，所述阻挡凸楞4011的下端与提升勒筋4015的左侧相焊接，所述漏水孔4013采用嵌套的方式连接于曲面板4014的内部，所述洁净转球4012与曲面板4014间隙配合，通过阻挡凸楞4011与提升勒筋4015的配合，具有在涮洗圆拖把时提升勒筋4015将阻挡凸楞4011往外阻隔水流的作用，使得实现水流形式的改变，所述洁净转球4012由初级间歇永磁铁40121、复位弹丝40122、次级间歇永磁铁40123、受力小球40124、摩擦套40125组成，所述受力小球40124的外环与复位弹丝40122的左侧相焊接，所述初级间歇永磁铁40121装设于次级间歇永磁铁40123的上端，所述次级间歇永磁铁40123嵌入安装于摩擦套40125的内部，通过复位弹丝40122与受力小球40124的配合，具有在为拖把脱水时复位弹丝40122驱使受力小球40124往复旋转的作用，使得摩擦套40125能够跟随一起转动，所述定位插销403由限位底环4031、微型伸缩杆4032、推动顶力杆4033、卡位块4034、防偏齿4035、顺滑槽4036、缩紧条4037、旋动轴4038、限位卡扣4039组成，所述微型伸缩杆4032的下端嵌入安装于限位底环4031内，所述推动顶力杆4033的上端与卡位块4034的下端相焊接，所述推动顶力杆4033的下端采用嵌套的方式连接于微型伸缩杆4032的内部上端，所述防偏齿4035与顺滑槽4036间隙配合，所述旋动轴4038与限位底环4031传动连接，所述缩紧条4037共设有六个并且安装于限位底环4031内，所述限位卡扣4039与限位底环4031螺纹连接，所述缩紧条4037装设于限位卡扣4039的上端，通过限位底环4031与旋动轴4038的配合，具有在拖把杆导入定位插销403内时旋动轴4038驱使限位底环4031往中间缩进的作用，使得微型伸缩杆4032得以限位。

请参阅图3，所述卡位块4034采用的是多个等边六边形组成的蜂窝状结构，与现有技术相比，该种结构具有在拖把杆嵌入时卡位块4034能够通过多个棱角接触杆外壁的作用，避免定位插销403旋转时拖把杆脱落，该装置发生空转。

请参阅图9，所述曲面板4014采用的是内凹弧度的波浪状结构，与现有技术相比，该种结构具有离心旋转时增加对拖把墩布的甩干力度的作用，使得提高该脱水器的清洁能力，有效避免墩布上的污物重新回到地板上。

使用方法：在相关人员使用该旋转式脱水器时，打开防喷盖5，将圆拖把放入旋转脱水桶4内，使得拖把杆的底部挤压卡位块4034，在防偏齿4035与顺滑槽4036的配合下根据拖把杆的直径大小驱使相应的多个卡位块4034一同下移，在微型伸缩杆4032的作用下推动顶力杆4033承受压力带着拖把杆嵌入定位插销403内，紧接着旋动轴4038与限位底环4031合拢将缩紧条4037贴紧微型伸缩杆4032底部，然后使用限位卡扣4039限位限位底环4031合并，使得微型伸缩杆4032得以稳定，接着驱使定位插销403带着拖把杆旋转便开始涮洗甩干圆拖把，涮洗甩干过程中，通过蓄水管407适当蓄水为其清洁，清洁时提升勒筋4015与阻挡凸楞4011尽可能的阻隔旋转时的水流，使得洁净转球4012能够长时间的接触到拖把上的墩布，然后初级间歇永磁铁40121与次级间歇永磁铁40123间歇通电，受力小球40124便发生往复机械晃动，在复位弹丝40122的作用下带着摩擦套40125一起摇晃，从而与旋转时的墩布条进行摔打摩擦，具有提高该脱水器的去污渍能力的作用。

本发明解决现有技术市面上的旋转式脱水器是将拖把杆放入桶内的定位插销进行固定以便涮洗挤水，其脱水器的插销与旋转圆拖把杆通常都是配套定制的，其中脱水桶等容器可以长期使用，而旋转圆拖把频繁使用易于损坏更换，由于配套原因则需要再次购买拖把与相应的脱水器，这不仅导致剩下的脱水桶无处可用，而且还会造成不必要的金钱浪费，并且该旋转脱水器一般在涮洗甩干圆拖把时桶内的水流都是规律的旋动，形成于墩布同速度的涡流，导致在冲洗掉墩布上的污物时水流无法很好的冲击墩布，造成降低其冲洗清洁效果的问题，本发明通过上述部件的互相组合，实现了在需要对不同圆拖把涮洗甩干时，通过多个防偏齿4035与顺滑槽4036的配合，具有根据拖把杆的管径大小驱使相应的卡位块4034个数来挤压推动顶力杆4033的作用，没受到挤压的卡位块4034则对拖把杆进行限位固定，使得该涮洗脱水篮-405对各种型号的圆拖把都能实现甩干脱水的作用，从而增加了旋转脱水桶的多层次使用性，并且通过曲面板4014与提升勒筋4015的配合，具有在涮洗清洁圆拖把时进行阻隔水流的作用，使得水流形式得以改变，实现清洁水流相对的紊乱，从而增强对墩布的摔打力度与摩擦力度，从而提高该旋转式脱水器的清洁能力。

本文中所描述的具体实施例仅仅是对本发明作举例说明。本发明所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本发明的或者超越所附权利要求书所定义的范围。
