技术领域

本发明是一种负压抽风水洗式空气净化设备，属于净化设备领域。

背景技术

空气净化器又称空气清洁器、空气清新机、净化器，是指能够吸附、分解或转化各种空气污染物，有效提高空气清洁度的家电产品，主要分为家用、商用、工业、楼宇；空气净化器中有多种不同的技术和介质，使它能够向用户提供清洁和安全的空气。

现有技术无法在实现空气净化的同时进行吹风，且无法对净化后送出的风进行温度控制，同时无法对滤网进行自动清洗。

发明内容

针对现有技术存在的不足，本发明目的是提供一种负压抽风水洗式空气净化设备，以解决无法在实现空气净化的同时进行吹风，且无法对净化后送出的风进行温度控制，同时无法对滤网进行自动清洗的问题。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种负压抽风水洗式空气净化设备，其结构包括框箱、风板、握槽、散热板、电源控制器、冷风控制器、水屉、热风控制器、净化装置，所述风板扣接在框箱上端前侧的开口上，所述框箱侧面上端中部设有握槽，所述散热板安装在框箱侧面底部，所述电源控制器、冷风控制器、热风控制器处于同一水平位，所述电源控制器、冷风控制器位于水屉下方，所述热风控制器位于风板与水屉的中间处，所述水屉设在框箱的中部，活动连接于框箱中部的槽口，所述净化装置安装在框箱内部，所述净化装置由导热板、浸块、安装中部隔板、安装二部隔板、滤网结构、水箱结构、正反接线风机组成，所述导热板远离热风控制器的一端高温连接在安装中部隔板的上端一侧，并与热风控制器电连接，所述浸块远离水屉的一端胶接在中部隔板的中部一侧，并与冷风控制器电连接，所述安装中部隔板上下端分别固定连接在框箱内侧面，并位于框箱中间处，所述安装二部隔板上下端分别锁定在框箱内侧面，并位于框箱尾部，所述滤网结构活动连接在安装中部隔板与安装二部隔板的中部，并贯穿安装二部隔板中部的穿孔设在水箱结构上，所述滤网结构与水箱结构相连接，所述水箱结构安装在框箱内腔尾部，所述正反接线风机安装在安装中部隔板底部的开口上，并与电源控制器电连接，所述导热板、浸块、安装中部隔板、安装二部隔板、滤网结构、水箱结构、正反接线风机分别安装在框箱内部。

进一步地，所述电源控制器、冷风控制器、热风控制器分别包括固定弹簧、限位挡板、推压弹簧、按块、电源连接块、控制框，所述固定弹簧设有一对，并相对焊接在控制框远离按块的一端内侧，所述限位挡板设有一对，并相对焊接在控制框中部内侧，所述推压弹簧设有一对，且远离限位挡板的一端焊接在按块内侧面，所述远离按块的一端固定连接在限位挡板远离电源连接块的侧面，所述按块与电源连接块胶接，组成后位于推压弹簧的中间处，所述固定弹簧与电源连接块接触。

进一步地，所述水屉包括限位块、滑动挡板、辅助拉动轮、屉框、拉线、拉动板，所述限位块胶接在屉框内侧面，位于滑动挡板上端，所述滑动挡板活动连接于屉框内侧的滑槽上，并与浸块相邻，所述辅助拉动轮设有4个并与屉框机械连接，所述拉线缠绕辅助拉动轮，且远离冷风控制器的一端连接在滑动挡板上，远离滑动挡板的一端胶接在拉动板上，所述拉动板与冷风控制器通过高温连接。

进一步地，所述安装中部隔板包括流通风口、安装中部隔板本体、安装流通风口，所述安装中部隔板本体上端设有流通风口，所述安装中部隔板本体底端设有安装流通风口，三者组成为一体化结构。

进一步地，所述滤网结构包括滤网固定拉板、滤网本体、拉板拉绳，所述滤网固定拉板与滤网本体固定连接，所述拉板拉绳远离水箱结构的一端固定在滤网固定拉板上，所述拉板拉绳远离固定拉板的一端缠绕在水箱结构上。

进一步地，所述安装二部隔板包括安装二部隔板本体、活动挡板、隔板开口，所述安装二部隔板本体中部设有隔板开口，所述活动挡板活动连接在位于隔板开口的安装二部隔板本体上。

进一步地，所述水箱结构包括注水水管、出水阀口、压板、压力弹簧器、挡板限位块、水缸，所述水缸上端安装有注水水管，所述出水阀口啮合在水缸中部的圆孔上，所述压力弹簧器上端固定连接在压板底部下表面，所述压力弹簧器底部胶接在水缸内腔下表面，所述压力弹簧器、挡板限位块分别设有一对，所述挡板限位块锁定在水缸内侧面并位于压力弹簧器两侧。

进一步地，所述正反接线风机包括电线固定块、连接电线、旋转风罩、风机机体，所述电线固定块连着在电源控制器上，所述连接电线远离风机机体的一端啮合在电线固定块上，所述连接电线远离电线固定块的一端连接在风机机体上，所述旋转风罩设有3个以上，通过螺丝锁定在风机机体上，呈环绕状。

有益效果

本发明一种负压抽风水洗式空气净化设备，在进行使用时，连接电源后，按动电源控制器，通过电源控制器的推压弹簧实现压缩使按块推动电源连接块，即电源连接块与连接电线连接，实现正反接线风机的转动；通过正反接线风机的转动，实现对室内的空气进行抽风，将风抽进框箱内，经由正反接线风机，通过旋转风罩的转动，从风板再次吹出；若按动热风控制器,即热风控制器的推压弹簧实现压缩使按块推动电源连接块，即电源连接块与导热板连接，实现导热板的加热，通过加热实现风板吹出的风为热风；若要吹出凉风，要在使用前往屉框内加入适量的冰水，按动冷风控制器后,即冷风控制器的推压弹簧实现压缩使按块推动电源连接块带动拉动板拉动拉线，实现拉线拉动滑动挡板，即水流入浸块进行储放，实现吹出的风经过浸块后，变为凉风；若要对进行清洗，则关闭所有电源，带有清洗液的水从注水水管进入，落入水缸内，通过水的重力施压，压动了压板，使用压力弹簧器压缩，通过压力弹簧器的压缩带动了压板的下移，实现拉动了滤网固定拉板，即实现将滤网本体拉进水缸内进行浸泡清洗，清洗完成后，水从出水阀口排出，排出后，压力弹簧器实现回位拉伸，使压板上移，再次拉动了滤网固定拉板，实现滤网本体的回位。

本发明通过增加过滤板对送入的风进行过滤，再通过风机将风送出，送出时，分别经过加热板和储放冰水的棉网，实现控制送出热风或者冷风，同时通过注水施加压力，实现拖动滤板，将滤板拖入水缸进行浸泡清洗，再通过将水排放实现滤板的回位；整体结构在实现空气净化的同时能够进行吹风，且对净化后送出的风能够进行温度控制，同时实现对滤网进行自动浸泡清洗，能够多功能使用，使用方便，省时省力。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

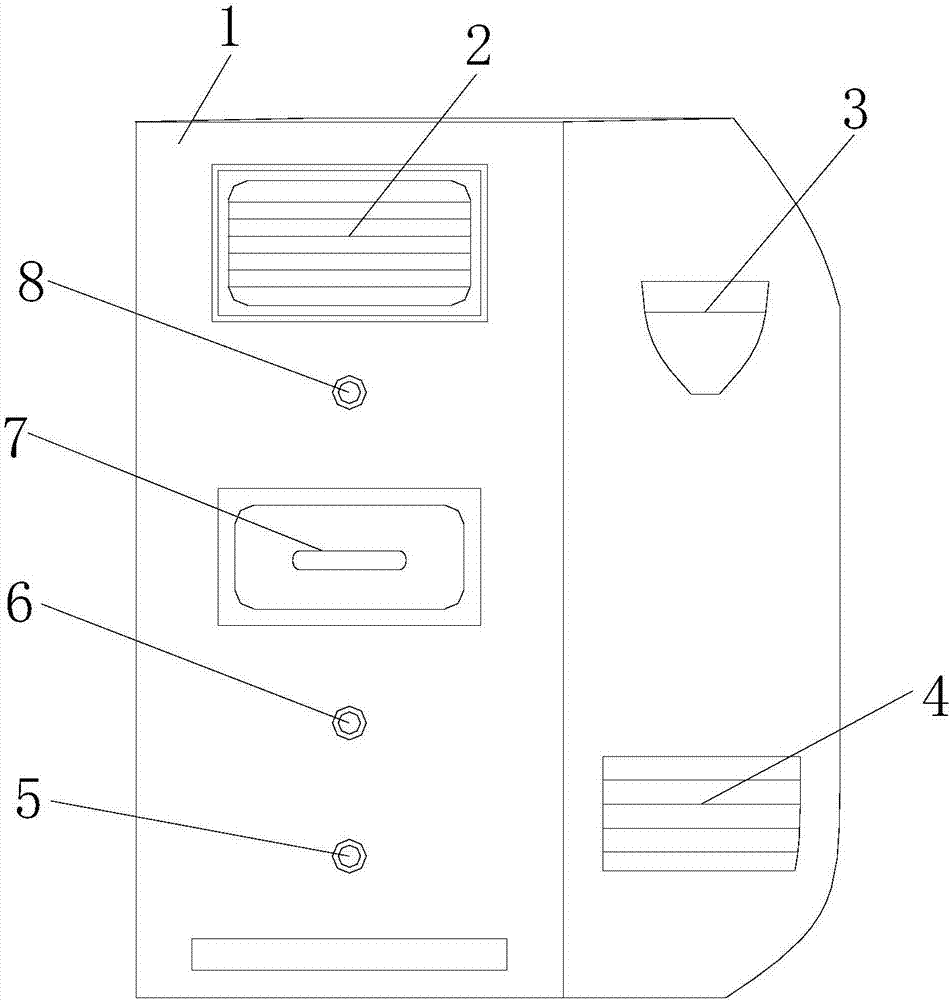

图1为本发明一种负压抽风水洗式空气净化设备的结构示意图。

图2为本发明净化装置的结构示意图一。

图3为本发明净化装置的结构示意图二。

图4为本发明净化装置的结构示意图三。

图5为本发明净化装置的结构示意图四。

图中：框箱-1、风板-2、握槽-3、散热板-4、电源控制器-5、冷风控制器-6、水屉-7、热风控制器-8、净化装置-9、导热板-90、浸块-91、安装中部隔板-92、安装二部隔板-93、滤网结构-94、水箱结构-95、正反接线风机-96、固定弹簧-80、限位挡板-81、推压弹簧-82、按块-83、电源连接块-84、控制框-85、限位块-70、滑动挡板-71、辅助拉动轮-72、屉框-73、拉线-74、拉动板-75、流通风口-920、安装中部隔板本体-921、安装流通风口-922、滤网固定拉板-940、滤网本体-941、拉板拉绳-942、安装二部隔板本体-930、活动挡板-931、隔板开口-932、注水水管-950、出水阀口-951、压板-952、压力弹簧器-953、挡板限位块-954、水缸-955、电线固定块-960、连接电线-961、旋转风罩-962、风机机体-963。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

实施例：

请参阅图1-图5，本发明提供一种负压抽风水洗式空气净化设备：其结构包括框箱1、风板2、握槽3、散热板4、电源控制器5、冷风控制器6、水屉7、热风控制器8、净化装置9，所述风板2扣接在框箱1上端前侧的开口上，所述框箱1侧面上端中部设有握槽3，所述散热板4安装在框箱1侧面底部，所述电源控制器5、冷风控制器6、热风控制器8处于同一水平位，所述电源控制器5、冷风控制器6位于水屉7下方，所述热风控制器8位于风板2与水屉7的中间处，所述水屉7设在框箱1的中部，活动连接于框箱1中部的槽口，所述净化装置9安装在框箱1内部，所述净化装置9由导热板90、浸块91、安装中部隔板92、安装二部隔板93、滤网结构94、水箱结构95、正反接线风机96组成，所述导热板90远离热风控制器8的一端高温连接在安装中部隔板92的上端一侧，并与热风控制器8电连接，所述浸块91远离水屉7的一端胶接在中部隔板92的中部一侧，并与冷风控制器6电连接，所述安装中部隔板92上下端分别固定连接在框箱1内侧面，并位于框箱1中间处，所述安装二部隔板93上下端分别锁定在框箱1内侧面，并位于框箱1尾部，所述滤网结构94活动连接在安装中部隔板92与安装二部隔板93的中部，并贯穿安装二部隔板93中部的穿孔设在水箱结构95上，所述滤网结构94与水箱结构95相连接，所述水箱结构95安装在框箱1内腔尾部，所述正反接线风机96安装在安装中部隔板92底部的开口上，并与电源控制器5电连接，所述导热板90、浸块91、安装中部隔板92、安装二部隔板93、滤网结构94、水箱结构95、正反接线风机96分别安装在框箱1内部，所述电源控制器5、冷风控制器6、热风控制器8分别包括固定弹簧80、限位挡板81、推压弹簧82、按块83、电源连接块84、控制框85，所述固定弹簧80设有一对，并相对焊接在控制框85远离按块83的一端内侧，所述限位挡板81设有一对，并相对焊接在控制框85中部内侧，所述推压弹簧82设有一对，且远离限位挡板81的一端焊接在按块83内侧面，所述远离按块83的一端固定连接在限位挡板81远离电源连接块84的侧面，所述按块83与电源连接块84胶接，组成后位于推压弹簧82的中间处，所述固定弹簧80与电源连接块84接触，结构设计简单，操作方便，所述水屉7包括限位块70、滑动挡板71、辅助拉动轮72、屉框73、拉线74、拉动板75，所述限位块70胶接在屉框73内侧面，位于滑动挡板71上端，所述滑动挡板71活动连接于屉框73内侧的滑槽上，并与浸块91相邻，所述辅助拉动轮72设有4个并与屉框73机械连接，所述拉线74缠绕辅助拉动轮72，且远离冷风控制器6的一端连接在滑动挡板71上，远离滑动挡板71的一端胶接在拉动板75上，所述拉动板75与冷风控制器6通过高温连接，用于储放冰水，便于冷风吹出，所述安装中部隔板92包括流通风口920、安装中部隔板本体921、安装流通风口922，所述安装中部隔板本体921上端设有流通风口920，所述安装中部隔板本体921底端设有安装流通风口922，三者组成为一体化结构，起固定作用，同时辅助送风和加固风机的安装，所述滤网结构94包括滤网固定拉板940、滤网本体941、拉板拉绳942，所述滤网固定拉板940与滤网本体941固定连接，所述拉板拉绳942远离水箱结构95的一端固定在滤网固定拉板940上，所述拉板拉绳942远离固定拉板940的一端缠绕在水箱结构95上，用于过滤风风尘，所述安装二部隔板93包括安装二部隔板本体930、活动挡板931、隔板开口932，所述安装二部隔板本体930中部设有隔板开口932，所述活动挡板931活动连接在位于隔板开口932的安装二部隔板本体930上，用辅助固定安装，同时能够进行挡水，所述水箱结构95包括注水水管950、出水阀口951、压板952、压力弹簧器953、挡板限位块954、水缸955，所述水缸955上端安装有注水水管950，所述出水阀口951啮合在水缸955中部的圆孔上，所述压力弹簧器953上端固定连接在压板952底部下表面，所述压力弹簧器953底部胶接在水缸955内腔下表面，所述压力弹簧器953、挡板限位块954分别设有一对，所述挡板限位块954锁定在水缸955内侧面并位于压力弹簧器953两侧，用于实现对滤板的自动清洗，所述正反接线风机96包括电线固定块960、连接电线961、旋转风罩962、风机机体963，所述电线固定块960连着在电源控制器5上，所述连接电线961远离风机机体963的一端啮合在电线固定块960上，所述连接电线961远离电线固定块960的一端连接在风机机体963上，所述旋转风罩962设有3个以上，通过螺丝锁定在风机机体963上，呈环绕状，能够件抽入的风进行翻转送出，使用方便，利用率高。

本专利所说的滤网结构94是一种用于固液分离为板框式压滤机配套，还可用于气体净化、静电喷涂的过滤装置。

在进行使用时，连接电源后，按动电源控制器5，通过电源控制器5的推压弹簧82实现压缩使按块83推动电源连接块84，即电源连接块84与连接电线961连接，实现正反接线风机96的转动；通过正反接线风机96的转动，实现对室内的空气进行抽风，将风抽进框箱1内，经由正反接线风机96，通过旋转风罩962的转动，从风板2再次吹出；若按动热风控制器8,即热风控制器8的推压弹簧82实现压缩使按块83推动电源连接块84，即电源连接块84与导热板90连接，实现导热板90的加热，通过加热实现风板2吹出的风为热风；若要吹出凉风，要在使用前往屉框73内加入适量的冰水，按动冷风控制器6后,即冷风控制器6的推压弹簧82实现压缩使按块83推动电源连接块84带动拉动板75拉动拉线74，实现拉线74拉动滑动挡板71，即水流入浸块91进行储放，实现吹出的风经过浸块91后，变为凉风；若要对91进行清洗，则关闭所有电源，带有清洗液的水从注水水管950进入，落入水缸955内，通过水的重力施压，压动了压板952，使用压力弹簧器953压缩，通过压力弹簧器953的压缩带动了压板952的下移，实现拉动了滤网固定拉板940，即实现将滤网本体941拉进水缸955内进行浸泡清洗，清洗完成后，水从出水阀口951排出，排出后，压力弹簧器953实现回位拉伸，使压板952上移，再次拉动了滤网固定拉板940，实现滤网本体941的回位

本发明解决的问题现有技术无法在实现空气净化的同时进行吹风，且无法对净化后送出的风进行温度控制，同时无法对滤网进行自动清洗。，本发明通过上述部件的互相组合，可以达到通过增加过滤板对送入的风进行过滤，再通过风机将风送出，送出时，分别经过加热板和储放冰水的棉网，实现控制送出热风或者冷风，同时通过注水施加压力，实现拖动滤板，将滤板拖入水缸进行浸泡清洗，再通过将水排放实现滤板的回位；整体结构在实现空气净化的同时能够进行吹风，且对净化后送出的风能够进行温度控制，同时实现对滤网进行自动浸泡清洗，能够多功能使用，使用方便，省时省力。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点,对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
