技术领域

本发明涉及一种手机保护壳，具体的说是一种新型充气式手机套。

背景技术

在日常生活中，人们常常会用到手机，而手机已经成为人类不可或缺的必需品，由于手机内部电路构造复杂且精密，不能长时间放置在潮湿的地方，更不能浸泡在水中；显然受制于这个因素，手机则不能再水里操作。

发明内容

为解决上述技术问题，本发明提供一种新型充气式手机套，可根据使用的环境不同，对本发明所述内层充气乳胶膜层4进行充气，达到乳胶膜膨胀，令手机在手机套内向上托起，以及配合手机套内边缘设置的弹簧片，使膨胀的乳胶膜与弹簧片对手机施加压力，从而是手机屏幕边缘完全密封，能有效阻隔液体从手机屏幕间隙流进手机内部，从而免于造成手机损坏。

一种新型充气式手机套，其特征在于：所述充气式手机套由外层壳体2与内层充气乳胶膜层4相互黏连结合组成的双层壳体结构；所述外层壳体2由ABS塑料制造而成的最外层壳体，具有坚固耐摔的特点，其内部为空心且密闭，充满气体3，如氦气；所述弹簧片6与所述外层壳体1连接，所述弹簧片6设置在围绕手机套内边缘上。

一种新型充气式手机套，其特征在于：所述内层充气乳胶膜层4由乳胶制造而成，具有强弹性，所述乳胶膜与所述弹簧片6连接且密封于弹簧片6下方内壁；所述弹簧片6某一位置上开有充气孔，并在充气孔处安装所述单向充气阀口1；便于往乳胶膜层内充气或排气。

由于本发明将手机套设计为可充气式，可根据使用环境的不同而令手机套可漂浮在水中，且防止手机受到液体的浸泡，损坏机器内部；由于其特点可充气，也能起到很好的防摔效果，大大地保护手机免受损坏；本发明具有便携易用的特点。

附图说明

下面结合附图和实施例对本发明作进一步详述。

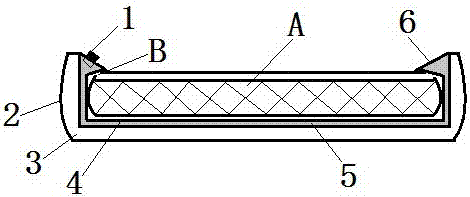

图1和图2为本发明结构示意图。

其中：单向充气阀口1、外层壳体2、填充气体3、内层充气乳胶膜层4、可充进或排空的气体5、弹簧片6、手机A、手机屏幕与手机主体间隙B、弹簧片内夹角C。

具体实施方式

图1、图2所示：一种新型充气式手机套，其特征在于：所述充气式手机套由外层壳体2与内层充气乳胶膜层4相互黏连结合组成的双层壳体结构；所述外层壳体2由ABS塑料制造而成的最外层壳体，具有坚固耐摔的特点，其内部为空心且密闭，充满气体3，如氦气；所述弹簧片6与所述外层壳体1连接，所述弹簧片6设置在围绕手机套内边缘上；所述内层充气乳胶膜层4由乳胶制造而成，具有强弹性，所述乳胶膜与所述弹簧片6连接且密封于弹簧片6下方内壁；所述弹簧片6某一位置上开有充气孔，并在充气孔处安装所述单向充气阀口1；便于往乳胶膜层内充气或排气。

例：人们可以通过所述单向充气阀口1往所述内层充气乳胶膜层4内部充气，当充气达到某特定压力时，所述乳胶膜4与手机各边缘及背面完全贴合并定型，同时，由于所述内层充气乳胶膜层4不断充进气体，造成手机被托起，所述弹簧片6受手机托起上升的挤压，图中弹簧片6与ABS塑料外壳之间的夹角C增大，此时由于弹簧片已经跨越手机屏幕的间隙，能有效阻隔液体从手机屏幕间隙流进手机内部，从而免于造成手机损坏。
