技术领域

本发明属于净水器械技术领域，更具体地说，特别涉及一种基于光伏运作的污水处理装置。

背景技术

污水处理：按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：1.漂浮和悬浮的大小固体颗粒；2.胶状和凝胶状扩散物；3.纯溶液。

按水污的质性来分，水的污染有两类：一类是自然污染；另一类是人为污染，当前对水体危害较大的是人为污染。水污染可根据污染杂质的不同而主要分为化学性污染、物理性污染和生物性污染三大类。污染物主要有：1.未经处理而排放的工业废水；2.未经处理而排放的生活污水；3.大量使用化肥、农药、除草剂的农田污水；4.堆放在河边的工业废弃物和生活垃圾；5.水土流失；6.矿山污水。目前污水处理的方法主要分为：物理法、化学法和生物法等，其中物理法包括吸附和电解去杂质。

基于上述，本发明人发现，现有的光伏式的污水处理装置，其光伏设备一般安装在表面，容易被受到损坏，并且现有的光伏运作的污水处理装置一般只支持物理去污方法。

发明内容

为了解决上述技术问题，本发明提供一种基于光伏运作的污水处理装置，以解决现有的光伏式的污水处理装置，其光伏设备一般安装在表面，容易被受到损坏，并且现有的光伏运作的污水处理装置一般只支持物理去污方法的问题。

本发明基于光伏运作的污水处理装置的目的与功效，由以下具体技术手段所达成：

一种基于光伏运作的污水处理装置，包括水槽，镂空折射板，光伏板，小型蓄电池，第一水处理槽，第二水处理槽，基座，进水管道和出水管道；所述水槽分为第一水处理槽和两个第二水处理槽三部分，且第二水处理槽处于两个第一水处理槽之间，所述第一水处理槽与第二水处理槽之间通过进水管道相连通；所述第二水处理槽内部分为三段，且第二水处理槽顶段和中段均安装有镂空折射板；所述第二水处理槽底段安装有光伏板；所述第二水处理槽底端与出水管道相连通；所述小型蓄电池共有两组，分别安装在第一水处理槽的两侧；所述第一水处理槽两端安装有进水管道；且进水管道与第一水处理槽内部相连通；所述水槽固定于基座上；所述出水管道部分隐藏于基座内部。

进一步的，所述水槽，且进水管道与水槽之间的夹角均为60°，且进水管道管壁中轴的延长线交于出水管道的中点上。

进一步的，所述镂空折射板为网格状镂空玻璃板，且镂空折射板两侧表面均为不规则弧形；所述镂空折射板每个网格之间的弧形玻璃形成一个凸透镜，且第一水处理槽顶段和中段的镂空折射板相互错开；所述镂空折射板的弧形玻璃的焦点位于光伏板上。

进一步的，所述光伏板与第二水处理槽底面之间存在10cm的空隙，且光伏板底端对应出水管道位置开口；所述光伏板边缘通过导线与基座内部相连接。

进一步的，所述小型蓄电池内部通过导线连接光伏板；所述小型蓄电池外壳为球型，且外壳两端端点连线的长度大于污水处理装置主体宽度；所述小型蓄电池通过导线与渗透槽和电动阀门相连接。

进一步的，所述第一水处理槽底端通过螺丝安装有投放渗透槽，且投放渗透槽开口呈“V”字型；所述投放渗透槽外表面为圆柱形电渗透膜，且弧形向第二水处理槽内倾斜；所述第一水处理槽内部安装有电解棒；所述第二水处理槽在光伏板四周开设有活性炭吸附凹槽。

进一步的，所述基座为镂空钢结构基座，且基座镂空缝隙可以安插电线线缆或软质细水管。

进一步的，所述出水管道顶端安装有电动阀门；所述出水管道穿过基座镂空缝隙。

与现有技术相比，本发明具有如下有益效果：

1.镂空折射板和光伏板的设置，解决了现有的使用光伏运作的污水处理装置，其光伏一般安装在表面，容易被受到损坏，并且现有的光伏运作的污水处理装置一般只支持物理去污方法的问题，通过将光伏板隐藏在水面以下，从而有效保护光伏板，即使有蓄意破坏光伏板的行为，也会被水的缓冲力所阻挡，从而解决现有的使用光伏运作的污水处理装置，其光伏一般安装在表面，容易被受到损坏的问题，同时通过镂空折射板的设计，弥补了因将光伏板设置在水下而带来的光线量不足的问题，通过光伏板上面的两层镂空折射板对光线进行二次聚焦，使光能准确的集中在各个光伏板所在的平面上，从而保证了水下的光伏板的发电效率；

2.第一水处理槽和第二水处理槽的设置，解决了现有的使用光伏运作的污水处理装置一般只支持物理去污方法的问题，通过活性炭吸附凹槽对沉积的污物进行吸附，避免污物沉积在光伏板上，影响光电转换效能，通过第一水处理槽和第二水处理槽内投放渗透槽，电解棒的设计，为微生物去污和化学去污提供了场所，可以在渗透槽内部投放微生物或者化学药剂，通过小型蓄电池对渗透槽进行供电，从而使管壁电渗透膜在电的作用下，向外负压渗透，从而对污水进行微生物或者化学处理，同时通过电解棒加速化学聚沉，进一步加快污水处理过程；

3.小型蓄电池的设置，有利于进行蓄电，通过蓄电来对功耗进行平衡，接近白天光伏板发电效能过高造成浪费，夜晚光伏板效能过低无法驱动设备，满足设备在夜间使用的需求。

附图说明

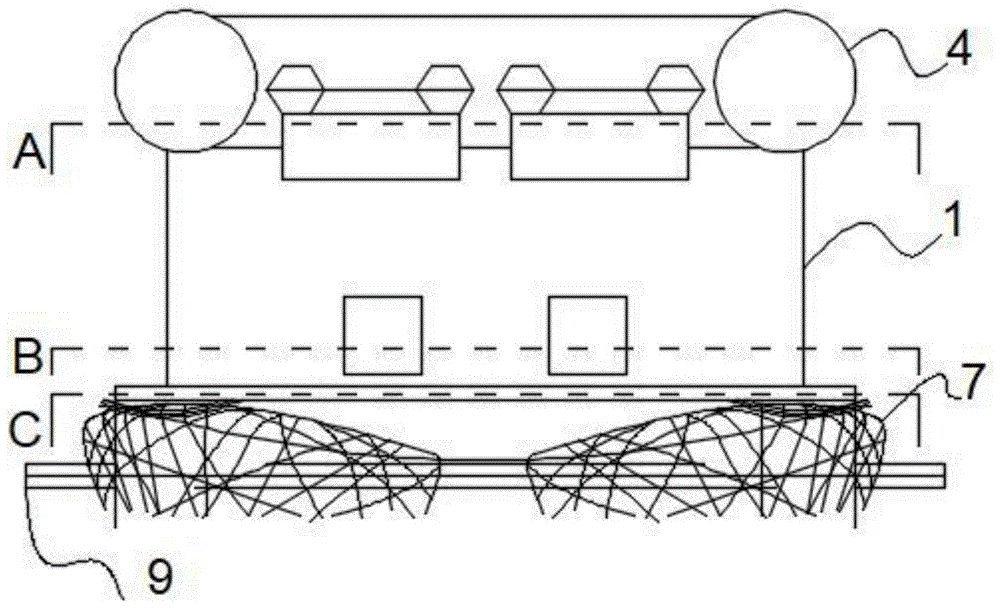

图1是本发明的主视结构示意图。

图2是本发明的A-A截面俯视结构示意图。

图3是本发明的B-B截面俯视结构示意图。

图4是本发明的C-C截面仰视结构示意图。

图5是本发明的第一水处理槽结构示意图。

图6是本发明的第二水处理槽结构示意图。

图7是本发明的D部分放大示意图。

图8是本发明的流程图。

图中，部件名称与附图编号的对应关系为：

1-水槽，2-镂空折射板，3-光伏板，4-小型蓄电池，5-第一水处理槽，6-第二水处理槽，7-基座，8-进水管道，9-出水管道，501-投放渗透槽，901-电动阀门。

具体实施方式

下面结合附图和实施例对本发明的实施方式作进一步详细描述。以下实施例用于说明本发明，但不能用来限制本发明的范围。

在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

实施例：

如附图1至附图8所示：

本发明提供一种基于光伏运作的污水处理装置，包括水槽1，镂空折射板2，光伏板3，小型蓄电池4，第一水处理槽5，第二水处理槽6，基座7，进水管道8和出水管道9；所述水槽1分为第一水处理槽5和两个第二水处理槽6三部分，且第二水处理槽6处于两个第一水处理槽5之间，所述第一水处理槽5与第二水处理槽6之间通过进水管道8相连通；所述第二水处理槽6内部分为三段，且第二水处理槽6顶段和中段均安装有镂空折射板2；所述第二水处理槽6底段安装有光伏板3；所述第二水处理槽6底端与出水管道9相连通；所述小型蓄电池4共有两组，分别安装在第一水处理槽5的两侧；所述第一水处理槽5两端安装有进水管道8；且进水管道8与第一水处理槽5内部相连通；所述水槽1固定于基座7上；所述出水管道9部分隐藏于基座7内部。

其中，所述水槽1，且进水管道8与水槽1之间的夹角均为60°，且进水管道8管壁中轴的延长线交于出水管道9的中点上，进水管道8中轴的延长线交于出水管道9的中点上，使从进水管道8流入的水的作用力共同朝向出水管道9管口，形成一个以出水管道9为中心的水流，通过水流的作用力，推动内部水流循环，提高净水效率。

其中，所述镂空折射板2为网格状镂空玻璃板，且镂空折射板2两侧表面均为不规则弧形；所述镂空折射板2每个网格之间的弧形玻璃形成一个凸透镜，且第一水处理槽5顶段和中段的镂空折射板2相互错开；所述镂空折射板2的弧形玻璃的焦点位于光伏板3上，通过镂空折射板2的设计，弥补了因将光伏板3设置在水下而带来的光线量不足的问题，通过光伏板3上面的两层镂空折射板2对光线进行二次聚焦，使光能准确的集中在各个光伏板3所在的平面上，从而保证了水下的光伏板3的发电效率。

其中，所述光伏板3与第二水处理槽6底面之间存在10cm的空隙，且光伏板3底端对应出水管道9位置开口；所述光伏板3边缘通过导线与基座7内部相连接，通过将光伏板3隐藏在水面以下，从而有效保护光伏板3，即使有蓄意破坏光伏板3的行为，也会被水的缓冲力所阻挡，从而解决现有的使用光伏运作的污水处理装置，其光伏一般安装在表面，容易被受到损坏的问题。

其中，所述小型蓄电池4内部通过导线连接光伏板3；所述小型蓄电池4外壳为球型，且外壳两端端点连线的长度大于污水处理装置主体宽度；所述小型蓄电池4通过导线与渗透槽501和电动阀门901相连接。

其中，所述第一水处理槽5底端通过螺丝安装有投放渗透槽501，且投放渗透槽501开口呈“V”字型；所述投放渗透槽501外表面为圆柱形电渗透膜，且弧形向第二水处理槽6内倾斜；所述第二水处理槽6内部安装有电解棒；所述第二水处理槽6在光伏板3四周开设有活性炭吸附凹槽601，通过活性炭吸附凹槽601对沉积的污物进行吸附，避免污物沉积在光伏板3上，影响光电转换效能，通过第一水处理槽5和第二水处理槽6内投放渗透槽501，电解棒的设计，为微生物去污和化学去污提供了场所，可以在投放渗透槽501内部投放微生物或者化学药剂，通过小型蓄电池4对投放渗透槽501进行供电，从而使管壁电渗透膜在电的作用下，向外负压渗透，从而对污水进行微生物或者化学处理，同时通过电解棒加速化学聚沉，进一步加快污水处理过程。

其中，所述基座7为镂空钢结构基座，且基座7镂空缝隙可以安插电线线缆或软质细水管，通过镂空钢结构的设计，在保证结构强度的同时，减小用料。

其中，所述出水管道9顶端安装有电动阀门901；所述出水管道9穿过基座7镂空缝隙，电动阀门901的设计，可以通过电力控制电动阀门901开关，有利于根据污水处理效率，对出水管道进行有计划的放水，同时出水管道9穿过基座7镂空缝隙，通过基座7镂空缝隙对出水管道9进行保护。

本实施例的具体使用方式与作用：

本发明中，通过镂空折射板2的设计，弥补了因将光伏板3设置在水下而带来的光线量不足的问题，通过光伏板3上面的两层镂空折射板2对光线进行二次聚焦，使光能准确的集中在各个光伏板3所在的平面上，从而保证了水下的光伏板3的发电效率；通过小型蓄电池4蓄电来对功耗进行平衡，满足设备在夜间使用的需求；通过第一水处理槽5和第二水处理槽6内投放渗透槽501，电解棒的设计，为微生物去污和化学去污提供了场所，同时通过小型蓄电池4可以为化学，微生物去污设备提供电力，从而有效的丰富了设备整体的去污手段。

本发明的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本发明限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本发明的原理和实际应用，并且使本领域的普通技术人员能够理解本发明从而设计适于特定用途的带有各种修改的各种实施例。
