技术领域

本发明涉及家居家具结构技术领域，尤其涉及一种缓冲型家居柜门结构。

背景技术

柜子是人们居家使用的必不可少的一种家具，主要用于存放一些衣物之类的物品，现在的柜门一般采用的推拉式的柜门，使用方便，相比传统的转动的柜门，推拉式柜门在开关时的移动空间小，不会阻挡使用者进行一些其他活动。

在使用推拉式的柜门时，使用者一般都只是用手推拉柜门后很快松手，柜门依靠惯性自己移动，这样就会使柜门撞击到柜门框，从而发出巨大的撞击声，影响使用者的体验舒适度，在他人休息时也会影响他人的休息质量，而且柜门快速移动撞击柜门框也容易损坏柜门与柜门框，给使用者造成经济损失。

发明内容

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种缓冲型家居柜门结构。

为了实现上述目的，本发明采用了如下技术方案：

一种缓冲型家居柜门结构，包括柜门框与两个推拉门，所述柜门框左右两侧均设有第一安装槽，所述柜门框上部设有第二安装槽，所述第一安装槽与第二安装槽连通，所述第一安装槽与第二安装槽内共同设有两个第一缓冲机构，所述第一缓冲机构包括齿筒，所述齿筒通过第一转轴与第二安装槽两侧壁转动连接，所述第一安装槽内部设有两个第一磁铁，两个所述第一磁铁均通过第二转轴与第一安装槽内壁转动连接，所述第一转轴与位于上端的第二转轴通过第一皮带传动连接，两个所述第二转轴之间通过第二皮带传动连接；两个所述推拉门内部均设有安装腔，两个所述推拉门相背的侧壁均设有推拉槽，且推拉槽与安装腔连通，所述推拉槽与安装腔内部共同设有两个第二缓冲机构，所述第二缓冲机构包括两个辅助板，两个所述辅助板相背的侧壁均通过两个弹簧与推拉槽侧壁弹性连接，且两个辅助板部分位于安装腔内，位于中间的两个所述辅助板的上下壁均固定连接有第一齿板，位于两侧的两个所述辅助板的上下壁均固定连接有第二齿板，所述第一齿板与第二齿板均位于安装腔内，所述安装腔内设有两个与第一齿板啮合的第一齿轮，所述安装腔内设有两个与第二齿板啮合的第二齿轮，所述第一齿轮与第二齿轮均通过第三转轴与安装腔内壁转动连接，两个所述安装腔相背的一端均设有两个第二磁铁，两个所述安装腔相对的一端均设有两个第三磁铁，所述第二磁铁与第三磁铁均通过第四转轴与安装腔内壁转动连接，位于两个所述安装腔两侧的第三转轴均通过第三皮带与位于安装腔中部的第四转轴传动连接，位于两个所述安装腔中部的第三转轴均通过第四皮带与位于安装腔两侧的第四转轴传动连接，所述推拉门上壁设有与齿筒啮合的第三齿板，所述推拉门与柜门框下端共同设有移动机构。

优选地，所述移动机构包括设置在推拉门下端的多个滑轮，所述柜门框下端设有两个移动槽，两个推拉门下端的滑轮分别位于对应的移动槽内。

优选地，两个所述移动槽交错设置。

本发明具有以下有益效果：

1、与现有技术相比，该装置设有第一缓冲机构与第二缓冲机构，通过使用者挤压辅助板的动作和推拉门在移动时，第一缓冲机构与第二缓冲机构相互配合，在推拉门即将碰到柜门框时先对推拉门进行减速，然后再对推拉门产生吸引力，将推拉门轻轻的吸引到柜门框侧壁，这样就不会产生很大的噪音，提高了使用者使用时的舒适度，也不会影响到其他人的休息；

2、与现有技术相比，该装置通过第一缓冲机构与第二缓冲机构，推拉门在打开或者关闭时，都会先减速然后再被吸引到柜门框侧壁，这样就对推拉门的移动起到了很好的缓冲作用，防止推拉门与柜门框产生猛烈的撞击，保护了推拉门和柜门框。

附图说明

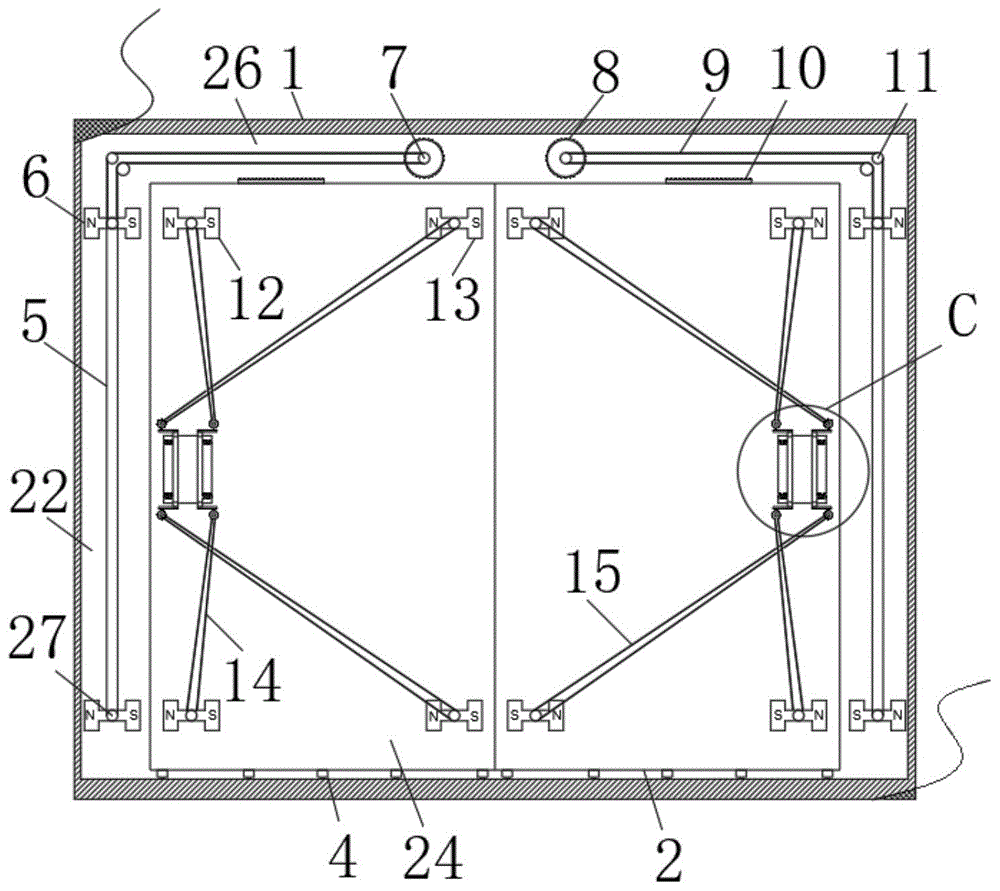

图1为本发明提出的一种缓冲型家居柜门结构的结构示意图；

图2为本发明提出的一种缓冲型家居柜门结构的第一缓冲机构与第二缓冲机构的结构示意图；

图3为图1的B-B向截面图；

图4为本发明提出的一种缓冲型家居柜门结构的A处结构放大图；

图5为本发明提出的一种缓冲型家居柜门结构的C处结构放大图；

图6为本发明提出的一种缓冲型家居柜门结构的D处结构放大图；

图7为本发明提出的一种缓冲型家居柜门结构的E处结构放大图；

图8为本发明提出的一种缓冲型家居柜门结构的F处结构放大图；

图9为本发明提出的一种缓冲型家居柜门结构的G处结构放大图；

图10为本发明提出的一种缓冲型家居柜门结构的移动槽16的结构示意图；

图11为本发明提出的一种缓冲型家居柜门结构的辅助板17的结构示意图；

图12为本发明提出的一种缓冲型家居柜门结构的右侧推拉门从关闭到打开过程的结构示意图；

图13为本发明提出的一种缓冲型家居柜门结构的右侧推拉门从打开到关闭过程的结构示意图。

图中：1柜门框、2推拉门、3推拉槽、4滑轮、5第二皮带、6第一磁铁、7第一转轴、8齿筒、9第一皮带、10第三齿板、11转向杆、12第二磁铁、13第三磁铁、14第四皮带、15第三皮带、16移动槽、17辅助板、18第一齿轮、19第二齿板、20第二齿轮、21第一齿板、22第一安装槽、23第三转轴、24安装腔、25第四转轴、26第二安装槽、27第二转轴。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-13，一种缓冲型家居柜门结构，包括柜门框1与两个推拉门2，柜门框1左右两侧均设有第一安装槽22，柜门框1上部设有第二安装槽26，第一安装槽22与第二安装槽26连通。

第一安装槽22与第二安装槽26内共同设有两个第一缓冲机构，第一缓冲机构包括齿筒8，齿筒8通过第一转轴7与第二安装槽26两侧壁转动连接，第一转轴7两端均通过第一轴承与第二安装槽26侧壁转动连接，第一安装槽22内部设有两个第一磁铁6，两个第一磁铁6均通过第二转轴27与第一安装槽22内壁转动连接，第二转轴27两端均通过第二轴承与第一安装槽22内壁转动连接，第一转轴7与位于上端的第二转轴27通过第一皮带9传动连接，第一皮带9通过两个设置在第二安装槽26内壁的转向杆11改变方向，两个第二转轴27之间通过第二皮带5传动连接。

两个推拉门2内部均设有安装腔24，两个推拉门2相背的侧壁均设有推拉槽3，且推拉槽3与安装腔24连通。推拉槽3与安装腔24内部共同设有两个第二缓冲机构，第二缓冲机构包括两个辅助板17，且辅助板17为H型结构，两个辅助板17相背的侧壁均通过两个弹簧与推拉槽3侧壁弹性连接，且两个辅助板17部分位于安装腔24内，位于中间的两个辅助板17的上下壁均固定连接有第一齿板21，位于两侧的两个辅助板17的上下壁均固定连接有第二齿板19，第一齿板21与第二齿板19均位于安装腔24内，安装腔24内设有两个与第一齿板21啮合的第一齿轮18，安装腔24内设有两个与第二齿板19啮合的第二齿轮20，第一齿轮18与第二齿轮20均通过第三转轴23与安装腔24内壁转动连接，第三转轴23两端均通过第三轴承与安装腔24内壁转动连接，两个安装腔24相背的一端均设有两个第二磁铁12，两个安装腔24相对的一端均设有两个第三磁铁13，推拉门2与第二磁铁12、第三磁铁13相对的侧壁均设有开口，第二磁铁12与第三磁铁13均通过第四转轴25与安装腔24内壁转动连接，第四转轴25两端均通过第四轴承与安装腔24内壁转动连接，位于两个安装腔24两侧的第三转轴23均通过第三皮带15与位于安装腔24中部的第四转轴25传动连接，位于两个安装腔24中部的第三转轴23均通过第四皮带14与位于安装腔24两侧的第四转轴25传动连接，推拉门2上壁设有与齿筒8啮合的第三齿板10。

推拉门2与柜门框1下端共同设有移动机构，移动机构包括设置在推拉门2下端的多个滑轮4，柜门框1下端设有两个移动槽16，两个推拉门2下端的滑轮4分别位于对应的移动槽16内。

本发明中，两个移动槽16交错设置，防止打开左侧推拉门2时，左侧推拉门2与右侧推拉门2完全重叠，挡住推拉槽3。

本发明中，在使用时，以右侧推拉门2为例，右侧推拉门2由关闭到打开时的过程如图12所示，初始状态下第二磁铁12(以下称之为磁铁b)的左侧为S极，右侧为N极，位于右侧的第一磁铁6(以下称之为磁铁d)左侧为S极，右侧为N极，第三磁铁13(以下称之为磁铁a)左侧为S极，右侧为N极，位于左侧的第一磁铁6(以下称之为磁铁c)左侧为N极，右侧为S极，磁铁b与磁铁d相互吸引，使用者推动位于左侧的辅助板17，辅助板17通过第一齿板21带动第一齿轮18转动，从而带动磁铁b转动，磁铁b与磁铁d相互排斥(如图12的第一种状态)，推拉门2向左移动，然后松开手后，辅助板17受到弹簧的弹力回复原位，磁铁b反方向转回原状(如图12的第二种状态)，推拉门2由于惯性向左移动，经过位于右侧的齿筒8时，第三齿板10带动齿筒8转动，从而带动磁铁d转动，此时，磁铁a与磁铁c相对的磁极为同极，推拉门2开始减缓速度(如图12的第三种状态)，推拉门2经过位于左侧的齿筒8时，齿筒8带动磁铁c转动，此时，磁铁a与磁铁c相对的磁极为异极，磁铁c将磁铁a向左吸引，从而使推拉门2仅靠在柜门框1的左侧(如图12的第四种状态)。

右侧推拉门2由打开到关闭的过程如图13所示，初始状态下即上述过程的最终状态(如图13的第一种状态)，使用者用手推动位于右侧的辅助板17，辅助板17通过第二齿板19带动第二齿轮20转动，从而带动磁铁a转动，此时磁铁a与磁铁b相对的磁极为同极(如图13的第二种状态)，松开手后，辅助板17受到弹簧的弹力回复原位，从而使磁铁a转回到原状，经过位于左侧的齿筒8后，第三齿板10带动齿筒8转动，从而带动磁铁c转动，此时磁铁a与磁铁c相对的磁极为同极，磁铁b与磁铁d相对的磁极也为同极，推拉门2开始减缓速度(如图13的第三种状态)，推拉门2由于惯性继续向右移动，经过位于右侧的齿筒8后，通过齿筒8带动磁铁d转动，此时磁铁b与磁铁d相对的磁极为异极，磁铁d开始吸引磁铁b向右移动，从而将推拉门2吸引至柜门框1右侧(如图13的第四种状态)。

左侧推拉门2的关闭与打开过程与右侧推拉门2类似。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
