技术领域

本发明涉及家庭清洗设备技术领域，尤其涉及一种自动搓洗衣服装置。

背景技术

现有的波轮洗衣机和滚筒洗衣机是利于水流的不断运动使洗涤液与衣物、衣物与衣物之间、衣物与筒壁产生摩擦来洗净衣物的，现有的波轮洗衣机对于衣服袖口和衣领上的污渍很难洗净，洗涤效果不够理想，无法满足人们的使用要求，所以需要人手来对衣物进行揉搓。

现有的衣物手洗方式大多使用搓衣板来对衣物的顽固污渍进行手动揉搓，但是使用搓衣板较为费力，且搓衣板上的凸起容易因为揉搓，造成衣物损坏。

发明内容

本发明的目的是为了解决现有技术中存在的现有的衣物手洗方式大多使用搓衣板来对衣物的顽固污渍进行手动揉搓，但是使用搓衣板较为费力，且搓衣板上的凸起容易因为揉搓，造成衣物损坏的缺点，而提出的一种自动搓洗衣服装置。

为了实现上述目的，本发明采用了如下技术方案：一种自动搓洗衣服装置，包括传动罩，所述传动罩的上侧固定连接有安装罩，所述安装罩的顶部固定连接有配制箱，所述传动罩的内顶部固定连接有伺服电机，所述伺服电机的驱动端固定连接有第一传动轴，所述第一传动轴的下端与传动罩内底部转动连接，所述第一传动轴上套设有第一锥齿轮，所述第一锥齿轮的两侧均通过调节机构连接有滑座，所述滑座的上侧固定连接有L型推杆，所述传动罩顶部开设有与L型推杆对应的活动口，所述L型推杆贯穿安装罩的侧壁并转动连接有缓冲杆，所述缓冲杆的下端通过缓冲机构连接有搓衣辊，所述安装罩的内底部固定连接有多个对称设置的夹持机构，所述配制箱内设有搅拌机构，所述安装罩内相对的两侧内壁均固定连接有储液箱，所述配制箱内固定连接有水泵，所述水泵的出水端连接有两个对称设置的进水管，所述进水管的下端依次贯穿配制箱底部和安装罩顶部并与储液箱连接并连通，两个所述储液箱之间设有传动机构，所述储液箱的下侧连接有出水管，所述出水管的下端连接有喷头。

在上述的自动搓洗衣服装置中，所述调节机构包括与第一锥齿轮啮合连接的第二锥齿轮，两个所述第二锥齿轮相背的一侧均通过第二传动轴固定连接有丝杆，所述第二传动轴上套设有多个固定连接在传动罩内底部的轴承座，所述滑座内开设有与丝杆对应的螺纹槽，所述滑座的下侧固定连接有多个第一滑块，所述传动罩的内底部开设有与第一滑块对应的第一滑槽。

在上述的自动搓洗衣服装置中，所述缓冲机构包括缓冲架，所述缓冲架内底部通过第一弹簧与缓冲杆连接，所述缓冲架内相对的两侧内壁均固定连接有第二滑块，所述缓冲杆的两侧均开设有与第二滑块对应的第二滑槽，所述安装罩内固定连接有固定轴，所述缓冲杆上开设有与固定轴对应的贯穿口，所述缓冲架的下侧开设有安装槽，所述安装槽内转动连接有转轴，所述搓衣辊套设在转轴上。

在上述的自动搓洗衣服装置中，所述夹持机构包括第二T型拉杆，所述第二T型拉杆的下侧通过多个第三弹簧与安装架顶部连接，所述第二T型拉杆的下端贯穿安装架的顶部并固定连接有压板。

在上述的自动搓洗衣服装置中，所述搅拌机构包括转动连接在配制箱内顶部的搅拌轴，所述搅拌轴的上端固定连接有转杆，所述转杆的上端贯穿配制箱的顶部并固定连接有转盘，所述搅拌轴的两侧均固定连接有多个搅拌叶片。

在上述的自动搓洗衣服装置中，所述配制箱的顶部连接有进料斗，所述进料斗的下端贯穿配制箱的顶部并向下延伸。

在上述的自动搓洗衣服装置中，所述传动机构包括固定连接在安装罩侧壁上的驱动电机，所述驱动电机的驱动端贯穿安装罩的侧壁并通过第三传动轴连接有双头凸轮，所述双头凸轮的两侧均设有楔形块，所述楔形块远离双头凸轮的一侧固定连接有第一T型拉杆，所述第一T型拉杆的端部贯穿储液箱的侧壁并固定连接有活塞，所述储液箱的侧壁通过多个伸缩杆与第一T型拉杆连接。

在上述的自动搓洗衣服装置中，所述伸缩杆上套设有第二弹簧，所述第二弹簧的两端分别与储液箱侧壁和第一T型拉杆连接。

在上述的自动搓洗衣服装置中，所述压板的下侧固定连接有橡胶防滑垫。

在上述的自动搓洗衣服装置中，所述搓衣辊的周侧开设有多个环绕设置的缓冲槽，所述缓冲槽内通过第四弹簧连接有滑板，所述滑板远离第四弹簧的一侧固定连接有搓衣球。

与现有技术相比，本发明的优点在于：

1、通过设置伺服电机、第一锥齿轮、第二锥齿轮、丝杆、滑座、L型推杆、缓冲杆、缓冲架、搓衣辊的配合，伺服电机转动带动第一锥齿轮转动，第一锥齿轮转动带动第二锥齿轮转动，第二锥齿轮转动带动丝杆转动，丝杆转动带动滑座移动，滑座移动带动L型推杆移动，L型推杆移动带动缓冲杆移动，缓冲杆移动带动缓冲架和搓衣辊对衣物进行搓洗，从而节省了人力。

2、通过设置安装架、第二T型拉杆、第三弹簧、压板的配合，通过拉动第二T型拉杆，从而方便将衣物的边角放置在安装架内，松开第二T型拉杆，由于第三弹簧的弹力作用会带动压板对衣物的边角进行压紧，从而使得衣物在搓洗过程中不会晃动。

3、通过设置驱动电机、双头凸轮、第一T型拉杆、伸缩杆、活塞、第二弹簧的配合，驱动电机转动带动双头凸轮转动，双头凸轮转动带动楔形块移动，楔形块移动带动第一T型拉杆移动，第一T型拉杆移动带动活塞移动，从而可将储液箱内的洗涤液和水的混合溶液通过出水管挤出到喷头内，通过喷头挤出从而可为衣物提高洗涤液，从而方便搓洗衣物。

4、通过在搓衣辊的周侧设置缓冲槽、第四弹簧、滑板、搓衣球，搓衣辊转动带动搓衣球压缩第四弹簧，从而在与衣物触碰时可起到缓冲的作用，从而使得搓洗衣物的过程中，对衣物的损伤程度减小。

附图说明

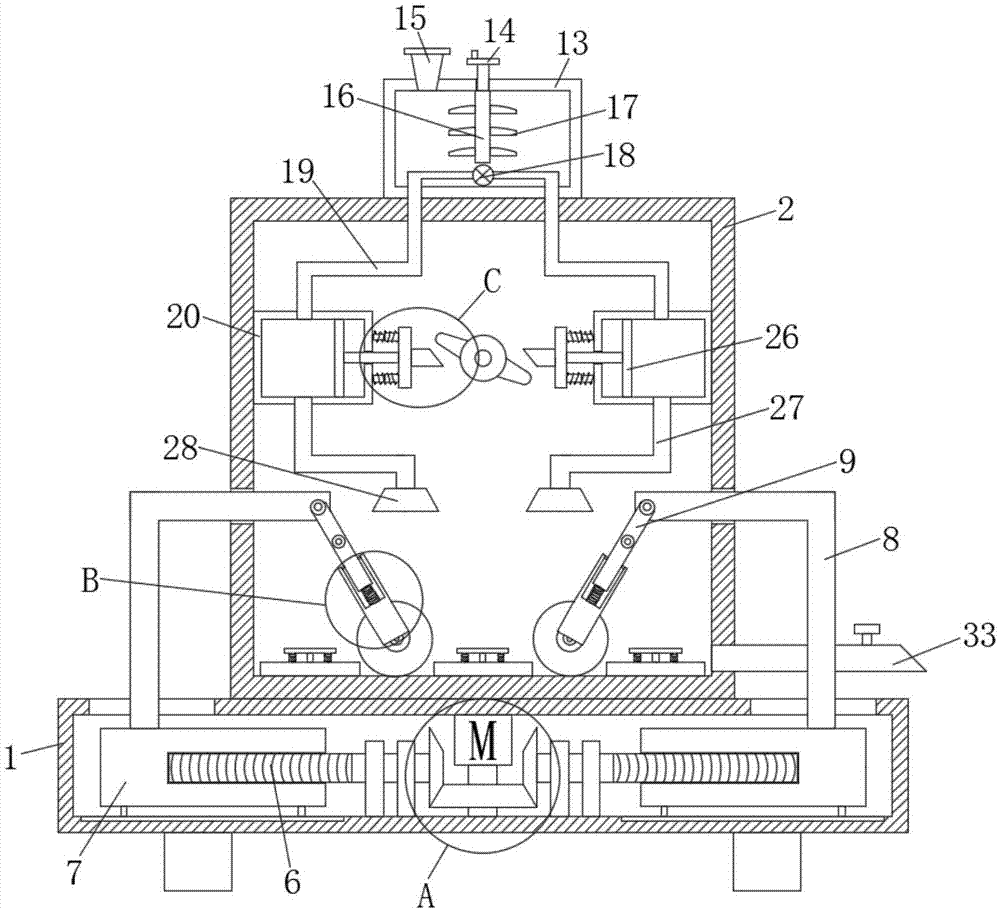

图1为本发明提出的一种自动搓洗衣服装置的结构示意图；

图2为本发明提出的一种自动搓洗衣服装置的夹持机构的结构示意图；

图3为本发明提出的一种自动搓洗衣服装置的搓衣辊的剖面图；

图4为图1中A处的结构示意图；

图5为图1中B处的结构示意图；

图6为图1中C处的结构示意图。

图中：1传动罩、2安装罩、3伺服电机、4第一锥齿轮、5第二锥齿轮、6丝杆、7滑座、8L型推杆、9缓冲杆、10缓冲架、11第一弹簧、12搓衣辊、13配制箱、14转盘、15进料斗、16搅拌轴、17搅拌叶片、18水泵、19进水管、20储液箱、21双头凸轮、22楔形块、23第二弹簧、24第一T型拉杆、25伸缩杆、26活塞、27出水管、28喷头、29安装架、30第二T型拉杆、31第三弹簧、32压板、33排水管、34第四弹簧、35滑板、36搓衣球。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-6，一种自动搓洗衣服装置，包括传动罩1，传动罩1的上侧固定连接有安装罩2，安装罩2的顶部固定连接有配制箱13，配制箱13内设有搅拌机构，搅拌机构包括转动连接在配制箱13内顶部的搅拌轴16，搅拌轴16的上端固定连接有转杆，转杆的上端贯穿配制箱13的顶部并固定连接有转盘14，搅拌轴16的两侧均固定连接有多个搅拌叶片17，配制箱13的顶部连接有进料斗15，进料斗15的下端贯穿配制箱13的顶部并向下延伸，将洗涤剂和水通过进料斗15倒入到配制箱13内，此时转动转盘14，转盘14转动带动搅拌轴16转动，搅拌轴16转动带动搅拌叶片17转动，搅拌叶片17转动从而可对配制箱13内的洗涤剂和水进行充分的混合。

传动罩1的内顶部固定连接有伺服电机3，伺服电机3的驱动端固定连接有第一传动轴，第一传动轴的下端与传动罩1内底部转动连接，第一传动轴上套设有第一锥齿轮4，第一锥齿轮4的两侧均通过调节机构连接有滑座7，调节机构包括与第一锥齿轮4啮合连接的第二锥齿轮5，两个第二锥齿轮5相背的一侧均通过第二传动轴固定连接有丝杆6，第二传动轴上套设有多个固定连接在传动罩1内底部的轴承座，滑座7内开设有与丝杆6对应的螺纹槽，滑座7的下侧固定连接有多个第一滑块，传动罩1的内底部开设有与第一滑块对应的第一滑槽，伺服电机3转动带动第一锥齿轮4转动，第一锥齿轮4转动带动第二锥齿轮5转动，第二锥齿轮5转动带动丝杆6转动，丝杆6转动带动滑座7移动。

滑座7的上侧固定连接有L型推杆8，传动罩1顶部开设有与L型推杆8对应的活动口，L型推杆8贯穿安装罩2的侧壁并转动连接有缓冲杆9，缓冲杆9的下端通过缓冲机构连接有搓衣辊12，缓冲机构包括缓冲架10，缓冲架10内底部通过第一弹簧11与缓冲杆9连接，缓冲架10内相对的两侧内壁均固定连接有第二滑块，缓冲杆9的两侧均开设有与第二滑块对应的第二滑槽，安装罩2内固定连接有固定轴，缓冲杆9上开设有与固定轴对应的贯穿口，缓冲架10的下侧开设有安装槽，安装槽内转动连接有转轴，搓衣辊12套设在转轴上，滑座7移动带动L型推杆8移动，L型推杆8移动带动缓冲杆9移动，缓冲杆9移动带动缓冲架10和搓衣辊12对衣物进行搓洗，从而节省了人力。

搓衣辊12的周侧开设有多个环绕设置的缓冲槽，缓冲槽内通过第四弹簧34连接有滑板35，滑板35远离第四弹簧34的一侧固定连接有搓衣球36，搓衣辊12转动带动搓衣球36压缩第四弹簧34，从而在与衣物触碰时可起到缓冲的作用，从而使得搓洗衣物的过程中，对衣物的损伤程度减小。

安装罩2的内底部固定连接有多个对称设置的夹持机构，夹持机构包括第二T型拉杆30，第二T型拉杆30的下侧通过多个第三弹簧31与安装架29顶部连接，第二T型拉杆30的下端贯穿安装架29的顶部并固定连接有压板32，压板32的下侧固定连接有橡胶防滑垫将需要搓洗的衣物放置在安装罩2内底部，此时拉动第二T型拉杆30，使得压板32上移，从而方便将衣物的边角放置在安装架29内，然后松开第二T型拉杆30，由于第三弹簧31的弹力作用会带动压板32下移，从而对衣物的边角进行压紧。

安装罩2内相对的两侧内壁均固定连接有储液箱20，配制箱13内固定连接有水泵18，水泵18的出水端连接有两个对称设置的进水管19，进水管19的下端依次贯穿配制箱13底部和安装罩2顶部并与储液箱20连接并连通，水泵18将配制箱13内的洗涤溶液通过进水管19流进储液箱20内。

两个储液箱20之间设有传动机构，传动机构包括固定连接在安装罩2侧壁上的驱动电机，驱动电机的驱动端贯穿安装罩2的侧壁并通过第三传动轴连接有双头凸轮21，双头凸轮21的两侧均设有楔形块22，楔形块22远离双头凸轮21的一侧固定连接有第一T型拉杆24，第一T型拉杆24的端部贯穿储液箱20的侧壁并固定连接有活塞26，储液箱20的侧壁通过多个伸缩杆25与第一T型拉杆24连接，伸缩杆25上套设有第二弹簧23，第二弹簧23的两端分别与储液箱20侧壁和第一T型拉杆24连接，储液箱20的下侧连接有出水管27，出水管27的下端连接有喷头28，驱动电机转动带动双头凸轮21转动，双头凸轮21转动带动楔形块22移动，楔形块22移动带动第一T型拉杆24移动，第一T型拉杆24移动带动活塞26移动，从而可将储液箱20内的洗涤液和水的混合溶液通过出水管27挤出到喷头28内，通过喷头28挤出从而可为衣物提高洗涤液，由于伸缩杆25和其上套设的第二弹簧23的弹力作用会带动第一T型拉杆24复位，从而使得楔形块22继续与双头凸轮21接触，从而方便不断地挤出洗涤溶液。

本发明中，首先将需要搓洗的衣物放置在安装罩2内底部，此时拉动第二T型拉杆30，使得压板32上移，从而方便将衣物的边角放置在安装架29内，然后松开第二T型拉杆30，由于第三弹簧31的弹力作用会带动压板32下移，从而对衣物的边角进行压紧，从而使得衣物在搓洗过程中不会晃动，然后将洗涤剂和水通过进料斗15倒入到配制箱13内，此时转动转盘14，转盘14转动带动搅拌轴16转动，搅拌轴16转动带动搅拌叶片17转动，搅拌叶片17转动从而可对配制箱13内的洗涤剂和水进行充分的混合，然后水泵18将配制箱13内的洗涤溶液通过进水管19流进储液箱20内，此时驱动电机转动带动双头凸轮21转动，双头凸轮21转动带动楔形块22移动，楔形块22移动带动第一T型拉杆24移动，第一T型拉杆24移动带动活塞26移动，从而可将储液箱20内的洗涤液和水的混合溶液通过出水管27挤出到喷头28内，通过喷头28挤出从而可为衣物提高洗涤液，由于伸缩杆25和其上套设的第二弹簧23的弹力作用会带动第一T型拉杆24复位，从而使得楔形块22继续与双头凸轮21接触，从而方便不断地挤出洗涤溶液，然后伺服电机3转动带动第一锥齿轮4转动，第一锥齿轮4转动带动第二锥齿轮5转动，第二锥齿轮5转动带动丝杆6转动，丝杆6转动带动滑座7移动，滑座7移动带动L型推杆8移动，L型推杆8移动带动缓冲杆9移动，缓冲杆9移动带动缓冲架10和搓衣辊12对衣物进行搓洗，从而节省了人力，搓衣辊12转动带动搓衣球36压缩第四弹簧34，从而在与衣物触碰时可起到缓冲的作用，从而使得搓洗衣物的过程中，对衣物的损伤程度减小。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
