技术领域

本发明涉及衣橱技术领域，尤其涉及一种家用衣柜。

背景技术

衣橱柜是家居必备的用品，为了追求功能的多样化，衣柜的功能越来越多，现在的衣柜都是放置晾晒好的衣服。

但是一些在夏秋之际，人们容易换洗的短袖、体桖衫之类的衣服，放在洗衣机内不断的搅动，在水的作用下使得衣服容易产生很多的皱褶，在晾干之后衣服产生变形，穿在身上影响美观，穿戴也不舒服。

发明内容

本发明的目的是为了解决现有技术中存在的缺点，如：但是一些在夏秋之际，人们容易换洗的短袖、体桖衫之类的衣服，放在洗衣机内不断的搅动，在水的作用下使得衣服容易产生很多的皱褶，在晾干之后衣服产生变形，穿在身上影响美观，穿戴也不舒服。

为了实现上述目的，本发明采用了如下技术方案：

一种家用衣柜，包括柜体，所述柜体内设有衣服本体，所述柜体的底侧壁上固定连接有底座，所述底座的中心处设有空腔，所述空腔内安装有电扇和加热网，所述加热网位于电扇之上，所述底座的中心处通过驱动电机连接有电动伸缩杆，所述电动伸缩杆的一端连接有安装套，所述安装套内设有安装槽，所述安装槽上对称滑动连接有活动块，两个所述活动块之间设有气囊，所述活动块内安装有T形导热板，所述活动块的一端转动连接有压辊，所述底座上对称设有两个导气管，所述导气管和空腔连通，所述空腔通过输送软管和安装槽连通。

优选的，所述导气管一端的端口高于底座的上表面，且高出部分的截面呈直角梯形设置。

优选的，所述空腔的一端连通有Y形管，所述导气管的一端和Y形管连接。

优选的，所述T形导热板靠近气囊的一端呈矩形设置，所述T形导热板靠近压辊的一端呈弧形设置，且和压辊之间留有间隙。

与现有技术相比，本发明的有益效果是：

1、利用驱动电机带动电动伸缩杆在ab之间往复运动，从而使得保持温度的压辊不断的滚压着衣服本体，使得衣服本体上的褶皱慢慢的被熨平，增加衣服的美观性，同时增加穿戴的舒适感；

2、电扇产生的风透过加热网的时候带有较高的温度，有助于将衣服本体内残余的水分蒸发，同时使得衣柜内部保持干燥，减弱细菌的生存环境，保持衣服的干净。

附图说明

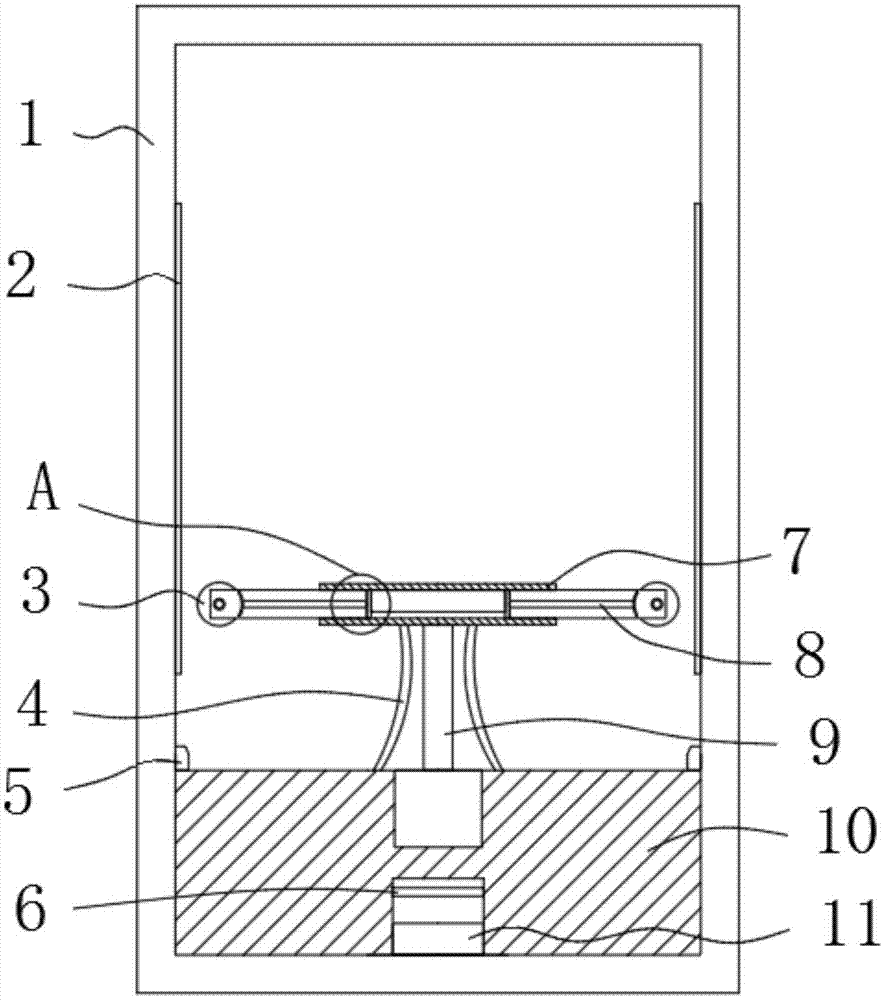

图1为本发明提出的一种家用衣柜的正面结构示意图；

图2为本发明提出的一种家用衣柜状态结构示意图；

图3为图1中A的局部放大结构示意图。

图中：1柜体、2衣服本体、3压辊、4输送软管、5导气管、6加热网、7安装套、8T形导热板、9电动伸缩杆、10底座、11电扇、12活动块、13气囊、14安装槽。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

参照图1-3，一种家用衣柜，包括柜体1，柜体1内设有衣服本体2，柜体1的底侧壁上固定连接有底座10，底座10为隔热材料，底座10的中心处设有空腔，空腔内安装有电扇11和加热网6，加热网6位于电扇11之上，加热网6的设置可以在电扇11产生的风透过加热网6的时候带有较高的温度，有助于将衣服本体2内残余的水分蒸发，同时使得衣柜内部保持干燥，减弱细菌的生存环境，保持衣服的干净。

底座10的中心处通过驱动电机连接有电动伸缩杆9，电动伸缩杆9的一端连接有安装套7，安装套7内设有安装槽14，安装槽14上对称滑动连接有活动块12，两个活动块12之间设有气囊13，气囊13内填充有低沸点蒸发液，活动块12内安装有T形导热板8，活动块12的一端转动连接有压辊3，T形导热板8靠近气囊13的一端呈矩形设置，T形导热板8靠近压辊3的一端呈弧形设置，且和压辊3之间留有间隙，T形导热板8呈矩形设置的一端可以增加受热面积，使得导热效率更加的快，同时弧形设置的一端也是让热量更加快速的传递到压辊3上，使得压辊3的温度升高，衣服在温度较高的环境下容易变形，以压辊3的温度使得衣服更加容易捋平。

底座10上对称设有两个导气管5，导气管5和空腔连通，空腔的一端连通有Y形管，导气管5的一端和Y形管连接，通过Y形管的设置可以使得气流分别从导气管5导出，导气管5一端的端口高于底座10的上表面，且高出部分的截面呈直角梯形设置，导气管5竖直面的一侧紧贴在柜体1的内壁上，使得导出的风尽可能的贴着柜体1的内壁运动，在柜体1的内部，以衣服本体2为分界面，衣服本体2和柜体1之间空隙中的空气流动的速度远远大于衣服本体2的另一侧，所以衣服本体2和柜体1之间的压强小于衣服本体2的另一侧，使得衣服本体2贴附在柜体1的内壁上，方便压辊3在衣服本体2上移动，空腔通过输送软管4和安装槽14连通，输送软管4具有伸缩性。

本发明中，使用者使用该装置时，将衣服放在衣柜内，使得压辊3位于衣服内部，然后打开电扇11产生风力，风力透过加热网6，使得空气带有较高的温度，然后通过Y形管从导气管5导出，然后使得衣服本体2贴附在柜体1的内壁上，一部分热气从输送软管4进入安装槽14内，然后使得气囊13内的低蒸发液蒸发，增加压强，推动活动块12向外挤压，然后使得压辊3贴附在衣服本体2上，同时温度通过T形导热板8传导，使得压辊3的温度升高，同时利用驱动电机带动电动伸缩杆9在ab之间往复运动，从而使得保持温度的压辊3不断的滚压着衣服本体2，使得衣服本体2上的褶皱慢慢的被熨平，增加衣服的美观性，同时增加穿戴的舒适感。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
